05G414-1：預應力混凝土工字形屋面梁（9m單坡）
- 圖集編號
- 05G414-1
- 圖集名稱
- 預應力混凝土工字形屋面梁（9m單坡）
- 主編單位
- 華東預應力技術聯合中心
內容簡介
9m單坡預應力混凝土工字形屋面梁（預應力鋼筋為鋼絞線）。
備注
G414-1～5(2005年合訂本)代替99G414(一)～(五)
目錄
| 目錄 | 1-1 |
|---|---|
| 總說明 | 1-2 |

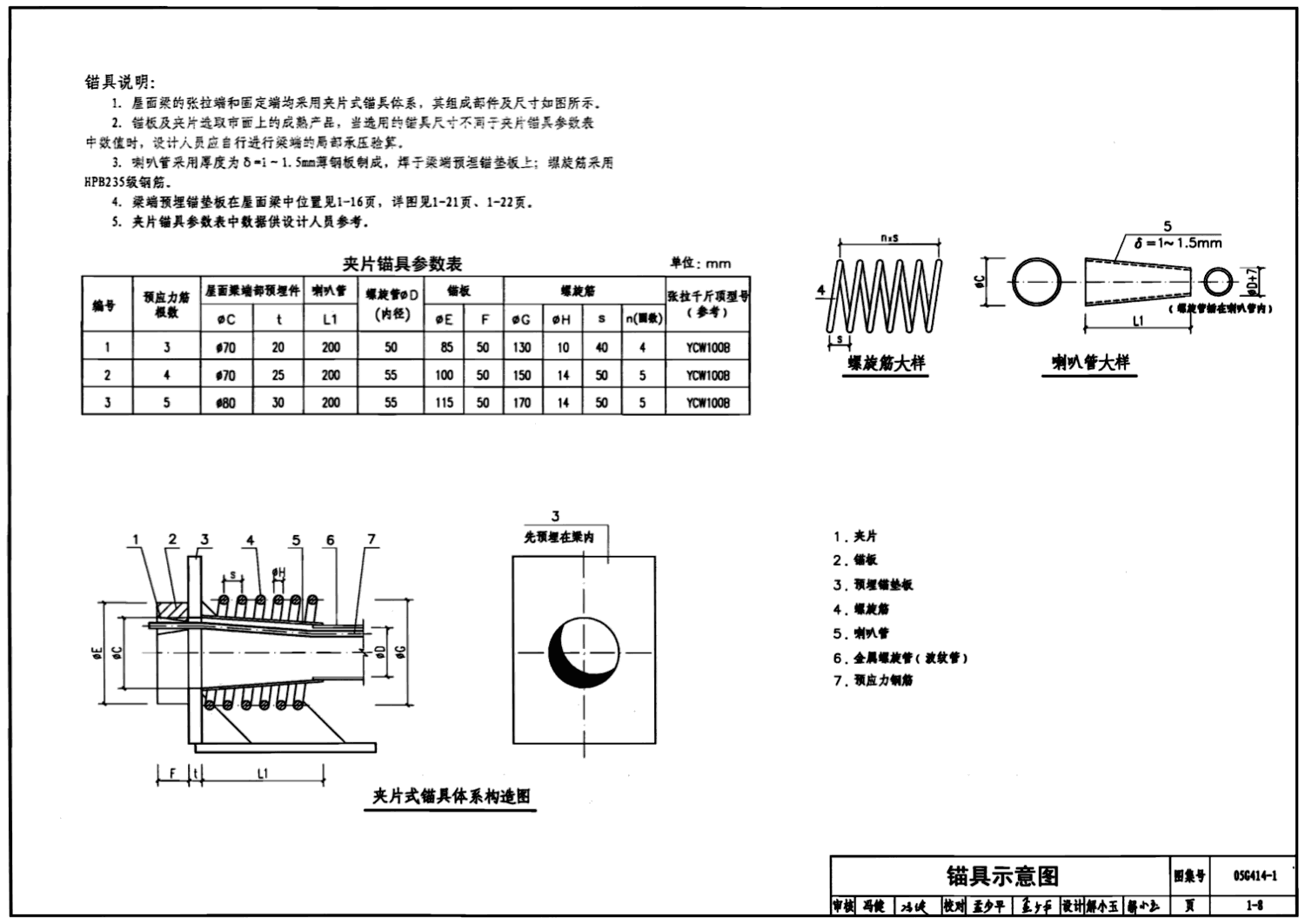

| 錨具示意圖 | 1-8 |
| 屋面支撐布置示意圖 | 1-9 |
| 屋面安裝節點圖 | 1-11 |
| 屋面梁與柱安裝節點圖 | 1-12 |
| 抗風柱、支撐與屋面梁安裝節點圖 | 1-14 |
| 屋面梁頂面預埋件布置圖 | 1-15 |

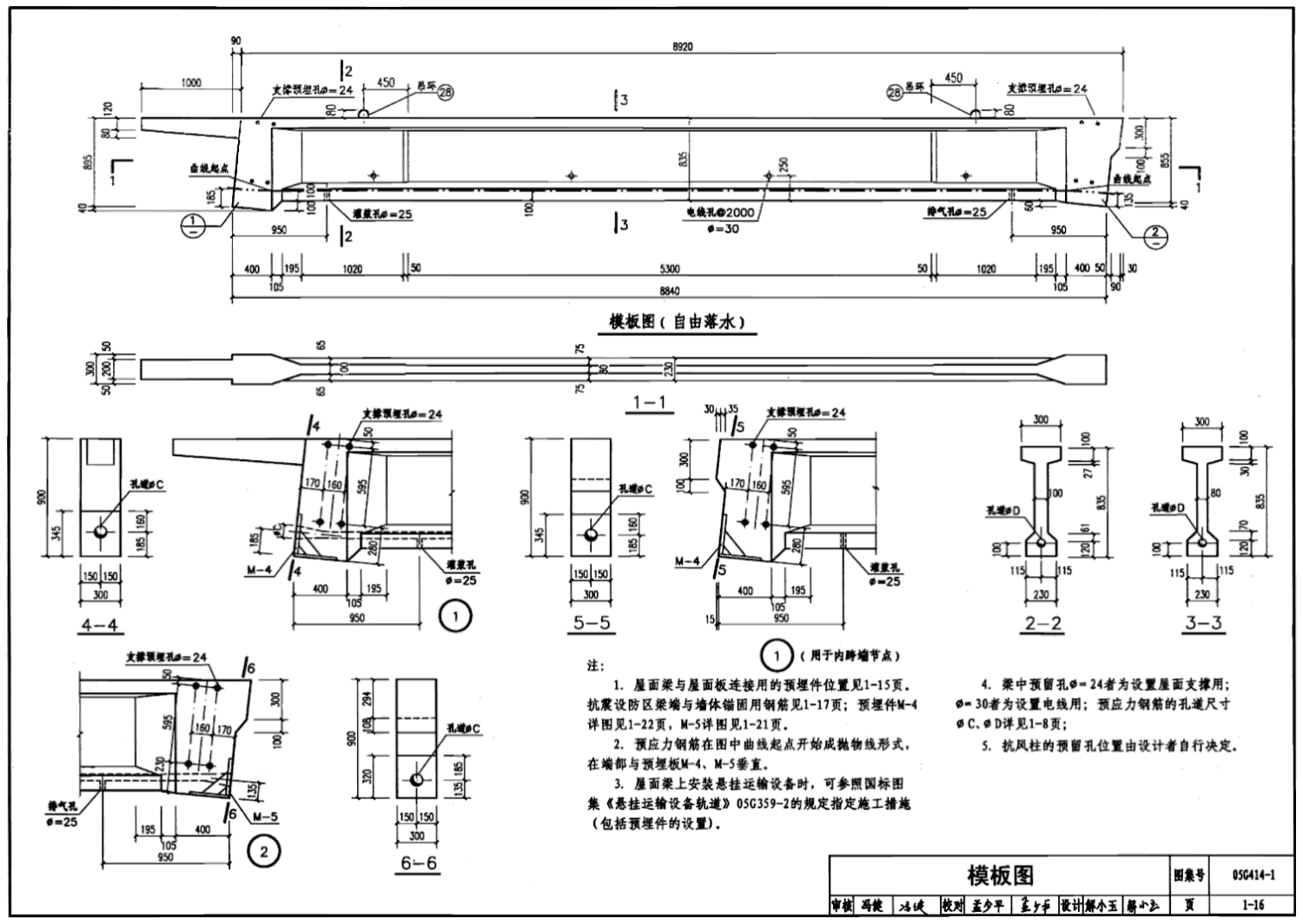

| 模板圖 | 1-16 |
| 梁端預埋抗震錨固鋼筋 | 1-17 |
| 配筋圖 | l-18 |
| 鋼筋網片大樣 | 1-19 |
| 配筋節點大樣及預埋件M-5詳圖 | 1-21 |
| 預埋件M-1～M-4詳圖 | 1-22 |
| YWLD9-1、2鋼材明細表 | 1-23 |
| YWLD9-3鋼材明細表 | 1-24 |
| 鋼材匯總表及支撐CC-1詳圖 | 1-25 |
