G414-1～5：預應力混凝土工字形屋面梁（2005年合訂本）
- 圖集編號
- G414-1～5
- 圖集名稱
- 預應力混凝土工字形屋面梁（2005年合訂本）
- 定價
- 85.00 元
- 開本
- 8 開
- 主編單位
- 東南大學華東預應力技術聯合開發中心
包含圖集：
- 05G414-1：預應力混凝土工字形屋面梁（9m單坡）
- 05G414-2：預應力混凝土工字形屋面梁（12m單坡）
- 05G414-3：預應力混凝土工字形屋面梁（12m雙坡）
- 05G414-4：預應力混凝土工字形屋面梁（15m雙坡）
- 05G414-5：預應力混凝土工字形屋面梁（18m雙坡）
內容簡介
包含：
05G414-1：預應力混凝土工字形屋面梁（9m單坡）
05G414-2：預應力混凝土工字形屋面梁（12m單坡）
05G414-3：預應力混凝土工字形屋面梁（12m雙坡）
05G414-4：預應力混凝土工字形屋面梁（15m雙坡）
05G414-5：預應力混凝土工字形屋面梁（18m雙坡）
本圖集適用于柱距為6m，屋面坡度為1/10，非抗震設防和抗震設防烈度為6～8度的一般工業廠房；基本風壓不大于0.9kN/m2；環境類別為一類；設計使用年限為50年。本圖集為9m、12m跨度單坡和12m、15m、18m跨度雙坡預應力混凝土工字形屋面梁施工圖；屋面梁可懸掛小型起重設備；屋面荷載效應基本組合設計值為3.5、4.0、4.5、5.0、5.5、6.0kN/m2，共六級；安全等級為二級；重要性系數γ0為1.0；裂縫控制等級為二級。設計、施工人員使用本圖集時，可與04G410、05G359-2、04G362等圖集配套使用。
備注
代替99G414(一)～(五)

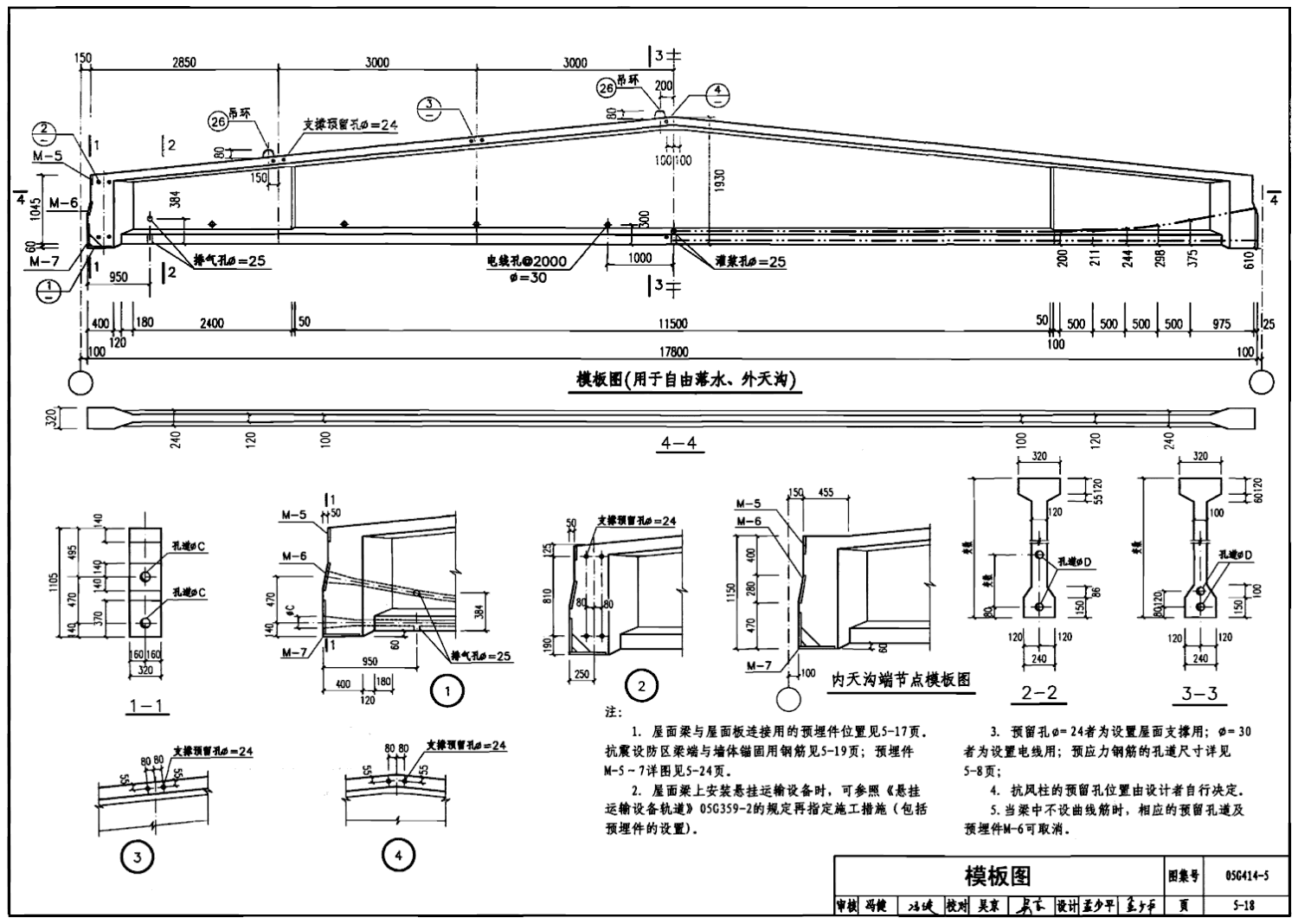

樣張
網友推薦
-
網友【zenghuarong】點評：國家建筑標準設計圖集為國家標準設計結構構件圖集（包括屋面板、屋面梁、屋架、吊車梁、柱、柱問支撐、連系梁、基礎梁）設計選用部分匯集和縮編適用非地震區及地震區單層廠房 本圖集匯集并縮編41項與該類廠房配套使用國家標準設計結構構件圖集并對原圖集由印刷或其原因引起錯誤本圖集中予以改正（以波浪線標識）供結構設計員進行設計時使用而施工單位根據設計選用要求按未經縮編原圖集進行施工 本圖集將原圖集A2、A3幅面統縮小為A4幅面其大量減少結構設計員查閱原圖集工作量同時縮編圖便攜帶和存放為便結構設計員進行鋼筋混凝土柱單層廠房設計本圖集還縮編各項圖集目錄頁內附有選用該圖集注意事項以指導設計員對圖集正確選用
