07FD01：防空地下室電氣設計示例
- 圖集編號
- 07FD01
- 圖集名稱
- 防空地下室電氣設計示例
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
給出平、戰時防空地下室工程供配電常用方案，以防空地下室工程設計示例做應用示范。有一個防護分區防空地下室工程示例、多個防護分區防空地下室工程示例、一個防護分區防空地下室工程供配電常用方案、多個防護分區防空地下室工程供配電常用方案
備注
代替04FD01
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |
| 圖形符號 | 4 |
| 供電系統示意圖 | |
| 一個防護單元供電系統索引表 | 5 |
| 多個防護單元供電系統索引表 | 7 |

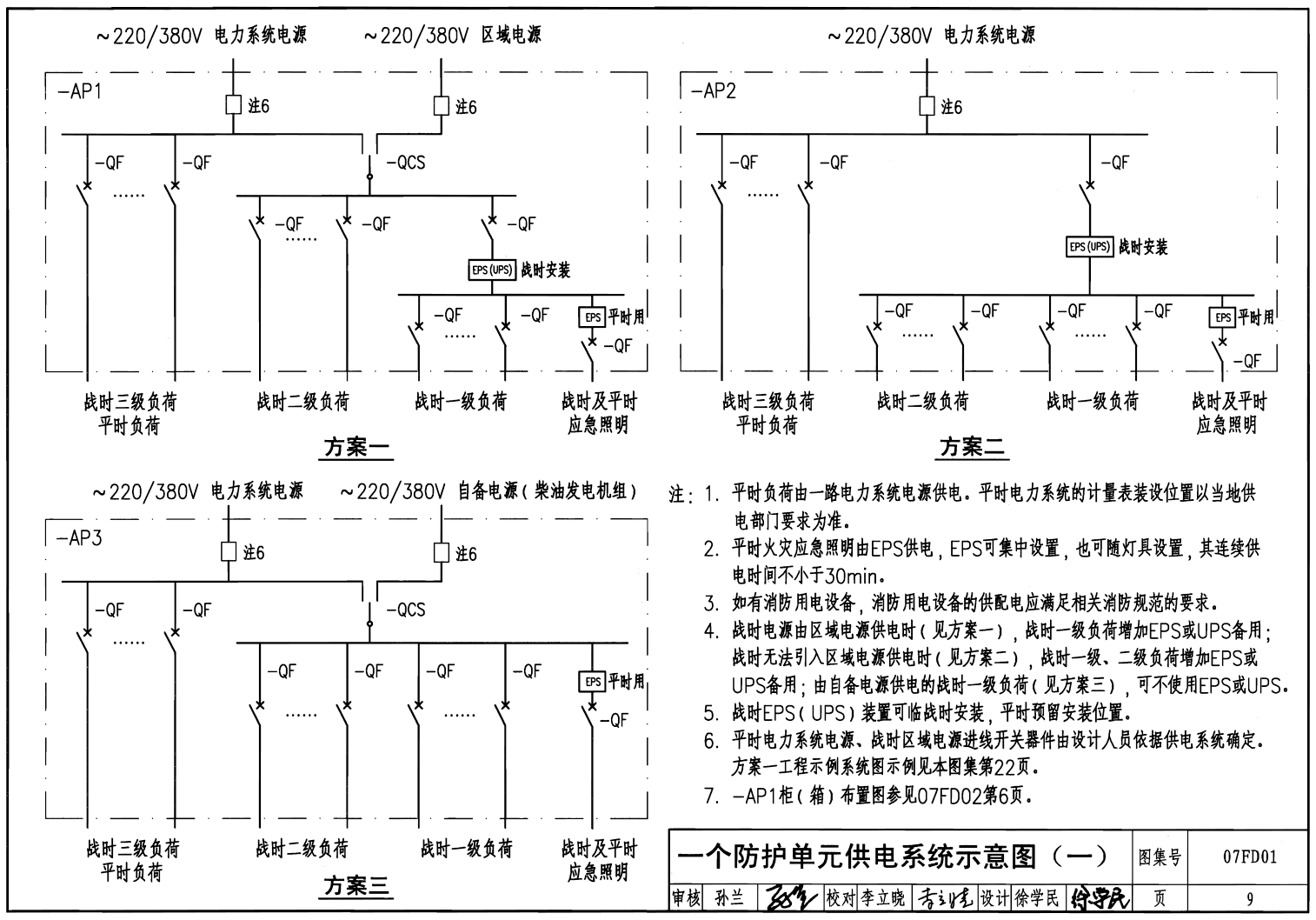

| 一個防護單元供電系統示意圖（一） | 9 |
| 一個防護單元供電系統示意圖（二） | 10 |
| 一個防護單元供電系統示意圖（三） | 11 |
| 一個防護單元供電系統示意圖（四） | 12 |
| 一個防護單元供電系統示意圖（五） | 13 |
| 多個防護單元供電系統示意圖（一） | 14 |
| 多個防護單元供電系統示意圖（二） | 15 |
| 多個防護單元供電系統示意圖（三） | 16 |
| 區域電站供電系統示意圖（一） | 17 |
| 區域電站供電系統示意圖（二） | 18 |
| 工程示例 | |
| 設計說明 | 19 |
| 二等人員掩蔽所配電箱系統圖 | 22 |
| 二等人員掩蔽所照明平面圖 | 23 |
| 二等人員掩蔽所動力平面圖 | 24 |
| 防空專業隊隊員掩蔽部配電箱系統圖 | 25 |
| 防空專業隊隊員掩蔽部照明平面圖 | 26 |
| 防空專業隊隊員掩蔽部動力平面圖 | 27 |

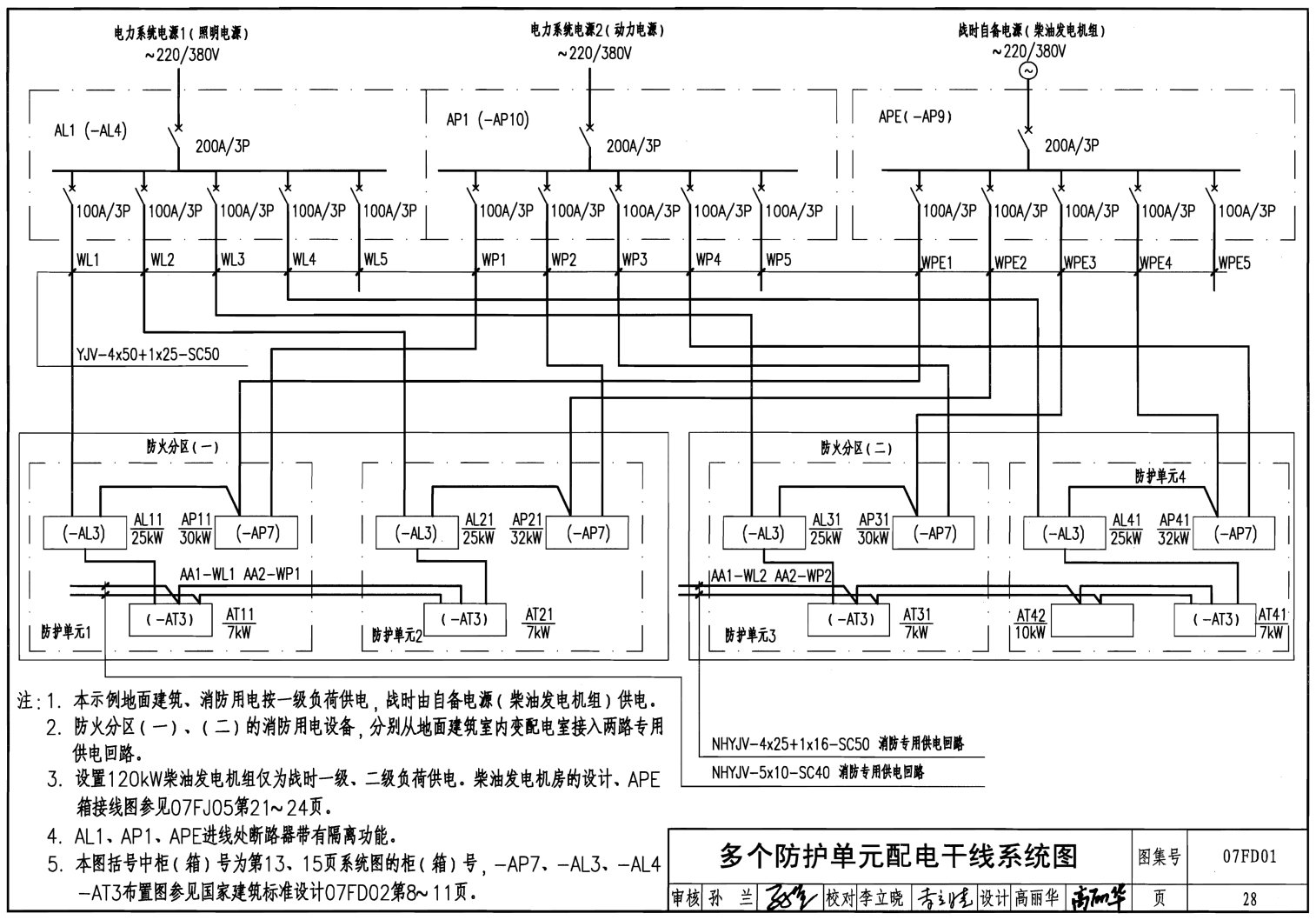

| 多個防護單元配電干線系統圖 | 28 |
| 多個防護單元（防護單元3）配電箱系統圖 | 29 |
| 多個防護單元（防護單元4）配電箱系統圖 | 30 |
| 多個防護單元（防護單元3）照明平面圖 | 31 |
| 多個防護單元動力平面圖 | 32 |
樣張
