07FK02：防空地下室通風設備安裝
- 圖集編號
- 07FK02
- 圖集名稱
- 防空地下室通風設備安裝
- 開本
- 16 開
- 主編單位
- 上海市地下建筑設計研究院
- 中國建筑標準設計研究院
內容簡介
圖集包括防空地下室目前常用的油網濾塵器、過濾吸收器、換氣堵頭、防爆波活門、超壓自動排氣活門、密閉閥門、電動、人力兩用風機等設備和毒劑監測設施的安裝以及密閉穿墻管的做法詳圖，適用于核5級、核6級、核6B級和常5級，常6級的各類防空地下室工程的通風設備和設施的安裝。
備注
代替04FK02
目錄
| 目 錄 | 1 |
|---|---|
| 編制說明 | 3 |
| LWP型油網濾塵器 | |
| LWP型油網濾塵器管式安裝說明 | 4 |
| LWP型油網濾塵器管式安裝圖 | 5 |
| LWP型油網濾塵器立式加固安裝圖 | 8 |
| LWP型油網濾塵器立式安裝示意圖 | 14 |
| 過濾吸收器 | |
| SR型過濾吸收器詳圖 | 15 |
| SR型過濾吸收器支架圖 | 16 |
| FLD型過濾吸收器詳圖 | 17 |
| FLD06型300過濾吸收器支架圖 | 18 |
| FLD05型500過濾吸收器支架圖 | 19 |
| FLD04型1000過濾吸收器支架圖 | 20 |
| FLD06型300過濾吸收器安裝圖 | 21 |
| FLD05型500過濾吸收器立式安裝圖 | 22 |

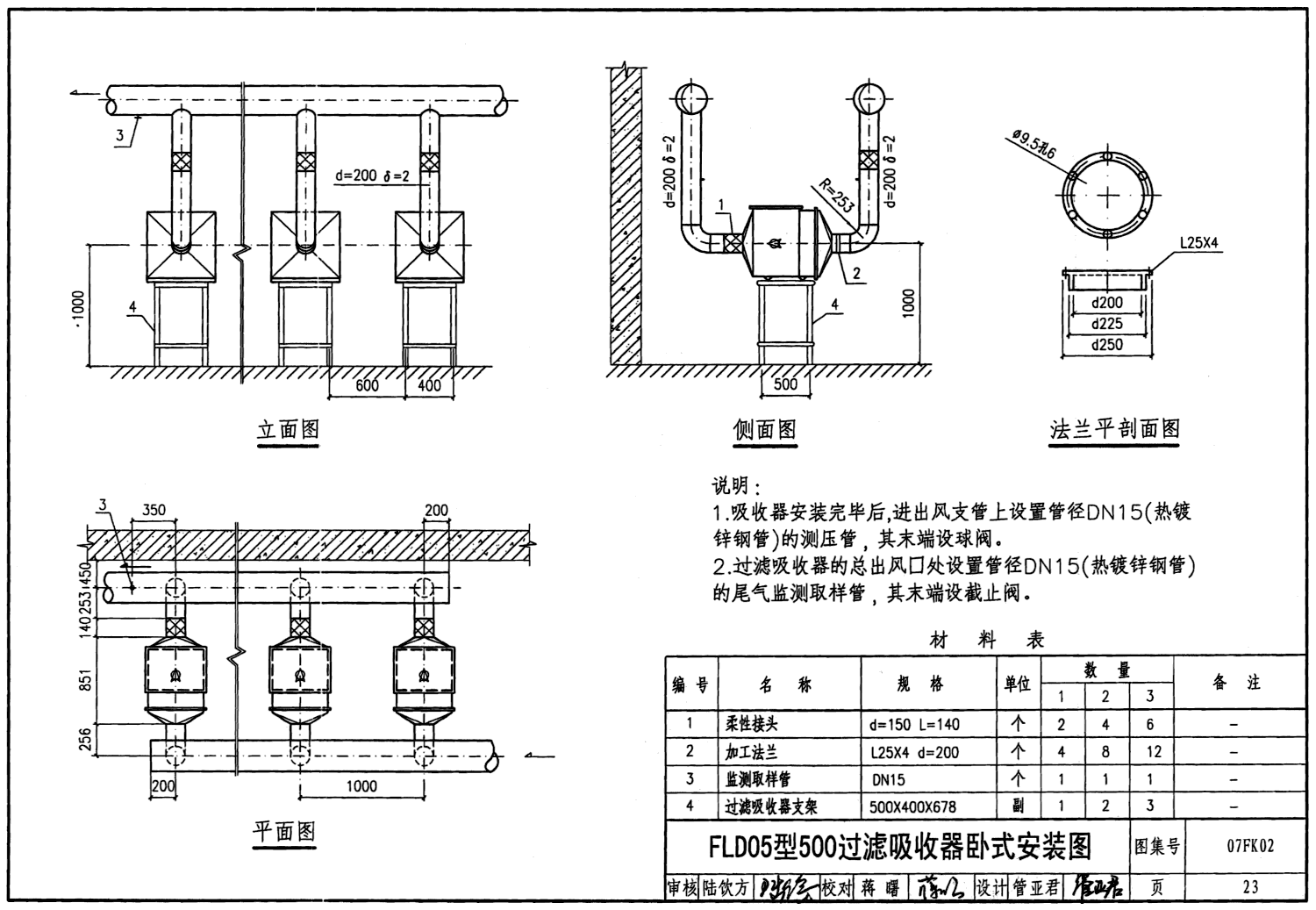

| FLD05型500過濾吸收器臥式安裝圖 | 23 |
| FLD04型1000過濾吸收器安裝圖 | 24 |
| 鋼制法蘭、柔性接頭詳圖 | 25 |
| 濾毒室換氣堵頭詳圖 | 26 |
| 防爆波活門 | |
| MH懸板式防爆波活門選用表及安裝圖 | 27 |
| HK懸板式防爆波活門選用表及安裝圖 | 28 |
| KJH膠管式防爆波活門選用表及安裝圖 | 29 |
| 自動超壓排氣活門 | 30 |
| YF型自動排氣活門安裝圖 | 30 |
| YF型自動排氣活門性能曲線 | 31 |
| PS-D250型超壓排氣活門安裝圖 | 32 |
| PS-D250型超壓排氣活門性能曲線（表） | 33 |
| FCH型防爆超壓排氣活門安裝圖 | 34 |
| FCH型防爆超壓排氣活門性能曲線（表） | 35 |
| 密閉閥門 | |
| D40J-O.5型手動密閉閥門安裝圖 | 36 |
| 雙連桿型手電動兩用密閉閥門安裝圖 | 37 |

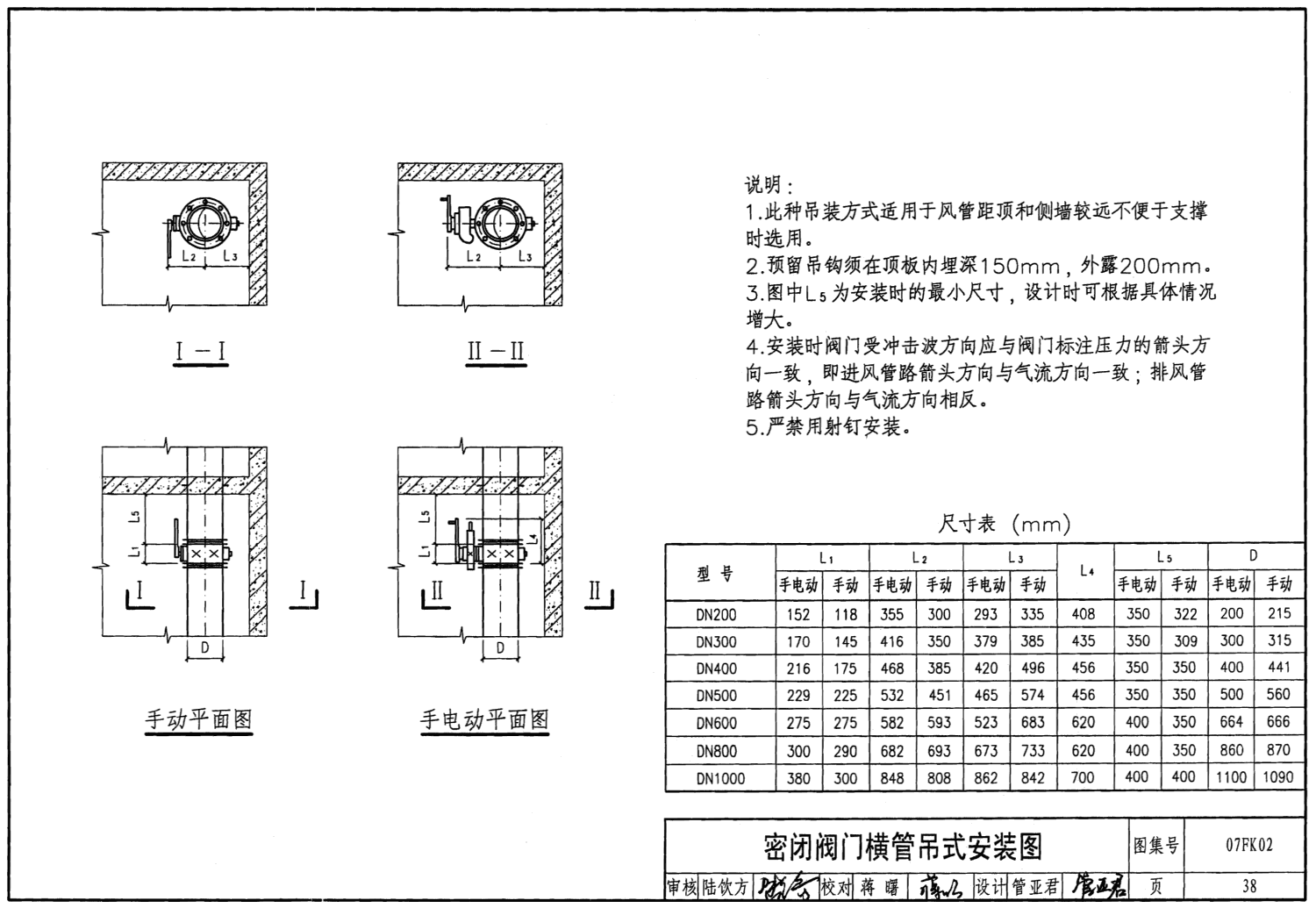

| 密閉閥門橫管吊式安裝圖 | 38 |
| 密閉閥門橫管吊支式安裝圖 | 39 |
| 密閉閥門豎管吊式安裝圖 | 40 |
| 密閉閥門豎管托吊式安裝圖 | 41 |
| 人力電動兩用風機 | |
| F270型電動手搖兩用風機詳圖 | 42 |
| F270型電動手搖兩用風機安裝圖 | 43 |
| F270型電動手搖兩用風機性能曲線（表） | 44 |
| SR900型電動腳踏兩用風機安裝圖 | 45 |
| DJF-1型電動腳踏兩用風機安裝圖 | 46 |
| DJF-1型電動腳踏兩用風機性能曲線（表） | 47 |
| 管道穿密閉墻、洗消間排風管安裝 | |
| 風管穿密閉墻做法詳圖 | 48 |
| 空調（采暖）管道穿臨空墻密閉墻做法詳圖 | 49 |
| 豎井式進排風管道安裝圖 | 50 |
| 簡易洗消設在防毒通道內的排風管道布置圖 | 51 |
| 簡易洗消間排風管道布置圖 | 52 |
| 洗消間排風管道布置圖 | 53 |
| 設防爆超壓排氣活門排風管道布置圖 | 54 |
| 防毒監測取樣裝置 | |
| 超壓測壓裝置布置圖 | 55 |
| 超壓測壓裝置安裝圖 | 56 |
| 壓差測量管、增壓管、取樣管布置示意圖 | 57 |
| 壓差測量管、增壓管詳圖 | 58 |
| 放射性監測、尾氣監測取樣管詳圖 | 59 |
| 防毒通道、密閉通道氣密測量管詳圖及布置示意圖 | 60 |
樣張
