07FK01：防空地下室通風設計示例
- 圖集編號
- 07FK01
- 圖集名稱
- 防空地下室通風設計示例
- 開本
- 16 開
- 主編單位
- 上海市地下建筑設計研究院
- 中國建筑標準設計研究院
內容簡介
圖集依據2005版《人民防空地下室設計規范》，根據工程不同戰時功能要求，分別給出了下列5類共6個防空地下室的防護通風設計示例，適用于甲、乙類5、6級防空地下室和居住小區內易地修建的單建掘開式人防工程通風設計參考。
1）防空專業隊隊員掩蔽部
2）一等人員掩蔽所
3）二等人員掩蔽所
4）人防物資庫
5）防空專業隊裝備掩蔽部。
備注
代替04FK01
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 示例1 防空專業隊隊員掩蔽部 | |
| 防空專業隊隊員掩蔽部通風設計說明 | 8 |

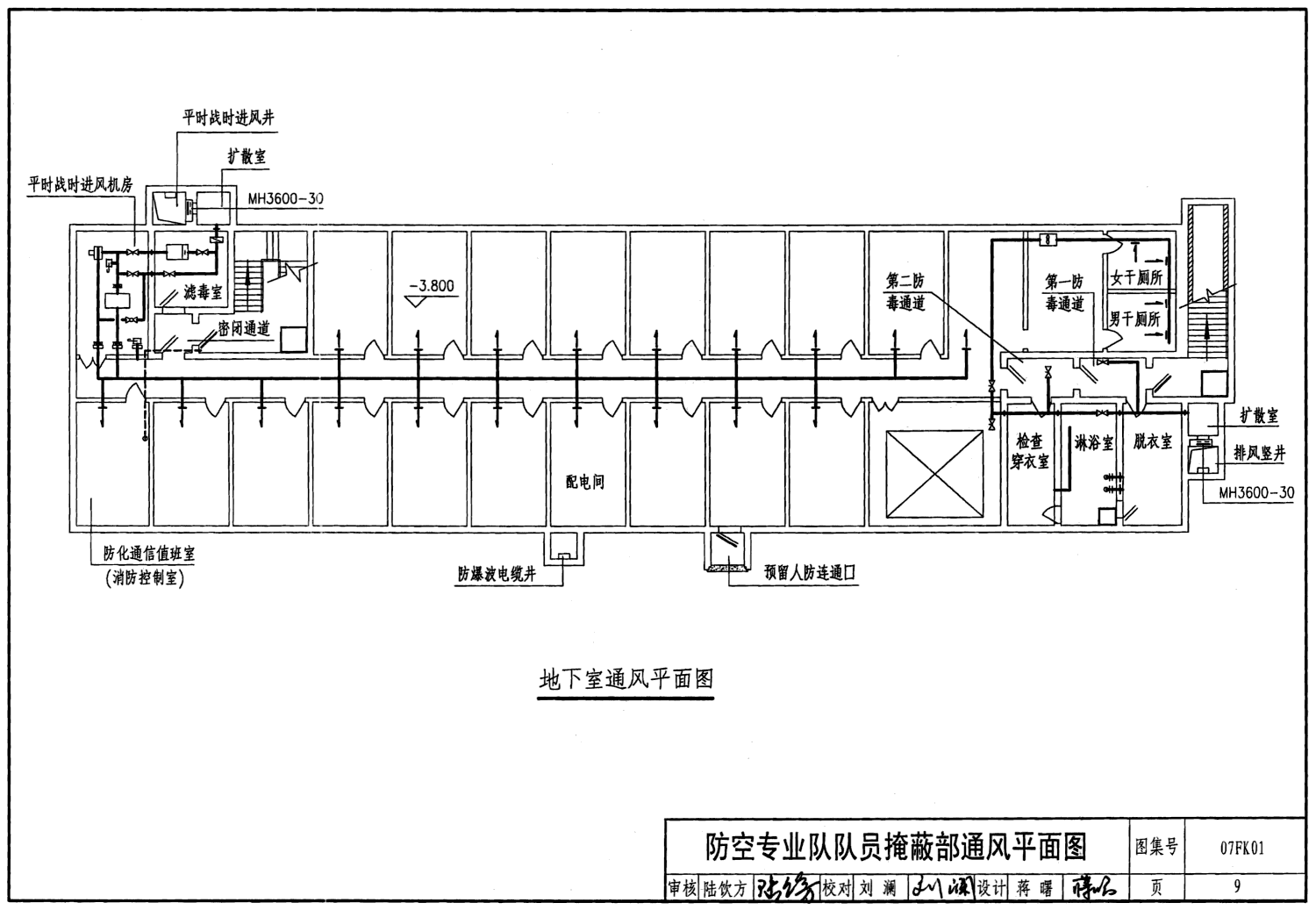

| 防空專業隊隊員掩蔽部通風平面圖 | 9 |
| 防空專業隊隊員掩蔽部進風原理圖 | 10 |
| 防空專業隊隊員掩蔽部排風原理圖 | 11 |
| 防空專業隊隊員掩蔽部進風口部通風平面圖 | 12 |
| 防空專業隊隊員掩蔽部進風口部通風剖面圖 | 13 |
| 防空專業隊隊員掩蔽部排風口部通風平面圖 | 14 |
| 示例2 一等人員掩蔽部 | |
| 一等人員掩蔽部通風設計說明 | 15 |
| 一等人員掩蔽部通風平面圖 | 16 |
| 一等人員掩蔽部進風原理圖 | 17 |
| 一等人員掩蔽部排風原理圖 | 18 |
| 一等人員掩蔽部進風口部通風平剖面圖 | 19 |
| 一等人員掩蔽部進風口部通風剖面圖 | 20 |
| 一等人員掩蔽部排風口部通風平面圖 | 21 |
| 示例3 二等人員掩蔽所（一） | |
| 二等人員掩蔽所（一）通風設計說明 | 22 |
| 二等人員掩蔽所（一）通風平面圖 | 23 |
| 二等人員掩蔽所（一）進排風原理圖 | 24 |
| 二等人員掩蔽所（一）進風口部通風平剖面圖 | 25 |
| 二等人員掩蔽所（一）排風口部通風平面圖 | 26 |
| 示例4 二等人員掩蔽所（二） | |
| 二等人員掩蔽所（二）通風設計說明 | 27 |
| 二等人員掩蔽所（二）通風平面圖 | 28 |
| 二等人員掩蔽所（二）進風原理圖 | 29 |
| 二等人員掩蔽所（二）排風原理圖 | 30 |
| 二等人員掩蔽所（二）進風口部通風平面圖 | 31 |
| 二等人員掩蔽所（二）進風口部通風剖面圖 | 32 |
| 二等人員掩蔽所（二）排風口部通風平面圖 | 33 |
| 示例5 人防物資庫 | |
| 人防物資庫通風設計說明 | 34 |
| 人防物資庫通風平面圖 | 35 |
| 人防物資庫通風原理圖 | 36 |
| 人防物資庫進風口部通風平剖面圖 | 37 |
| 示例6 防空專業隊裝備掩蔽部 | |
| 防空專業隊裝備掩蔽部通風設計說明及原理圖 | 38 |
| 防空專業隊裝備掩蔽部通風平面圖 | 39 |
| 防空專業隊裝備掩蔽部排風口部通風平剖面圖 | 40 |
| 戰時通風簡要計算表 | 41 |
| 送風機房布置圖 | |
| 一臺300型濾毒室送風機房布置圖 | 42 |

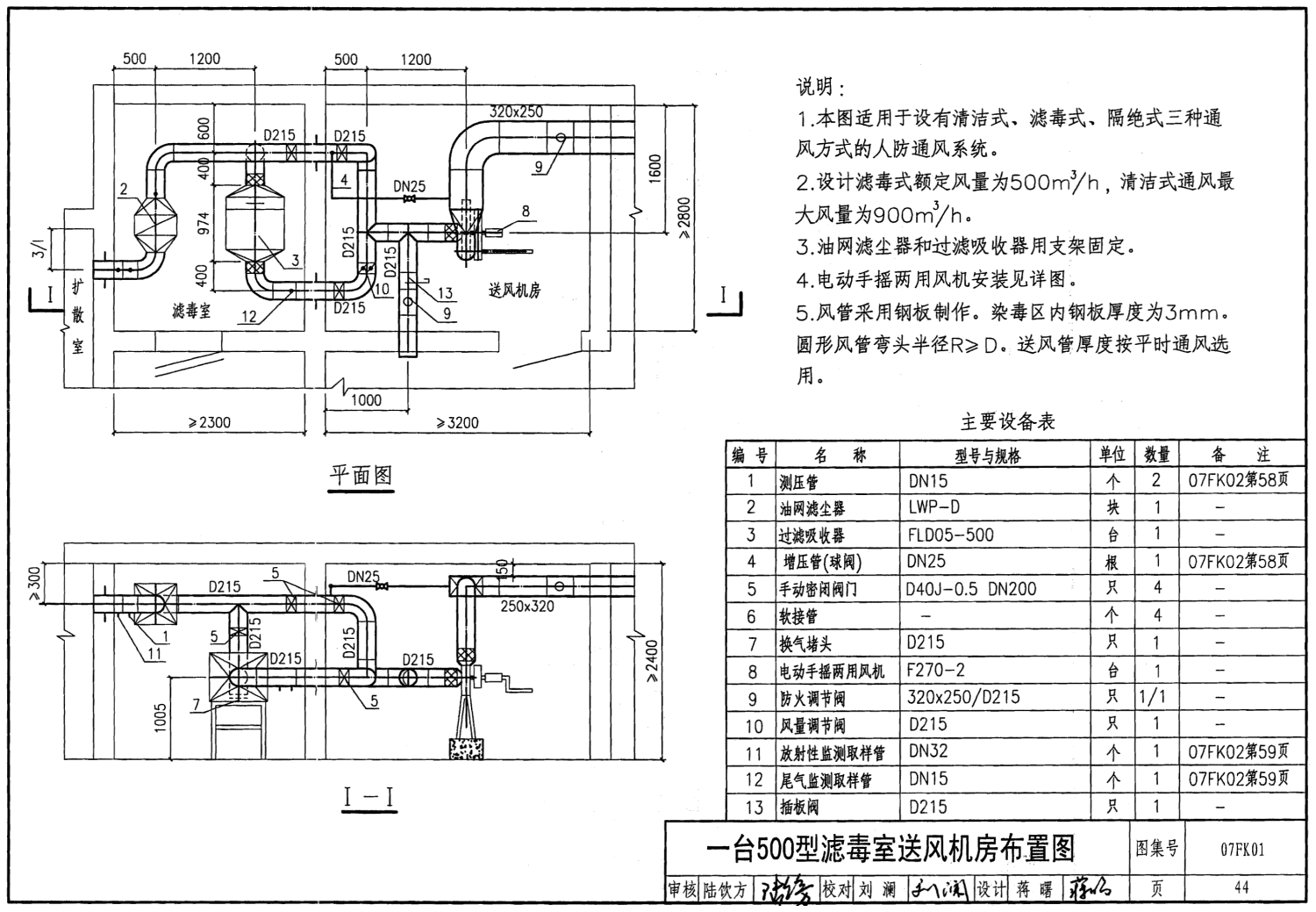

| 一臺500型濾毒室送風機房布置圖 | 44 |
| 一臺1000型濾毒室送風機房布置圖 | 46 |
| 兩臺300型濾毒室送風機房布置 | 49 |
| 兩臺500型濾毒室送風機房布置圖 | 50 |
| 兩臺1000型濾毒室送風機房布置圖 | 53 |
| 三臺1000型濾毒室送風機房布置圖 | 57 |
樣張
