07FG05：鋼筋混凝土通風采光窗井
- 圖集編號
- 07FG05
- 圖集名稱
- 鋼筋混凝土通風采光窗井
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
本圖集采用圖示及表格的形式。提供了：
1）全填土窗井墻、窗框結構設計；
2）半填土窗井墻結構設計；
3）高出地面外墻開窗的窗框結構設計。
4）蓋板及擋窗板的結構設計。
備注
07FG01～05代替04FG01～03
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |

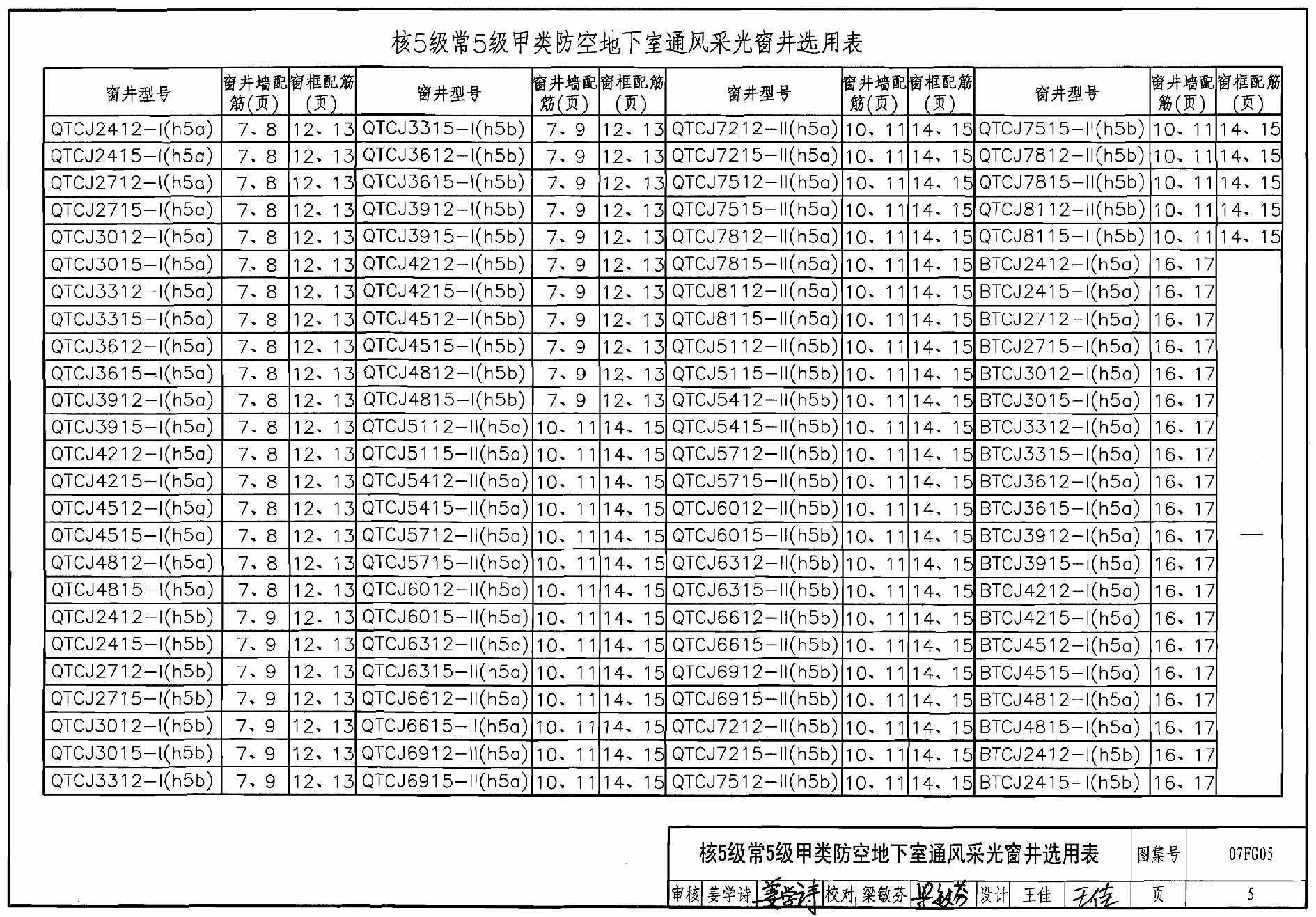

| 核5級常5級甲類防空地下室通風采光窗井選用表 | 5 |

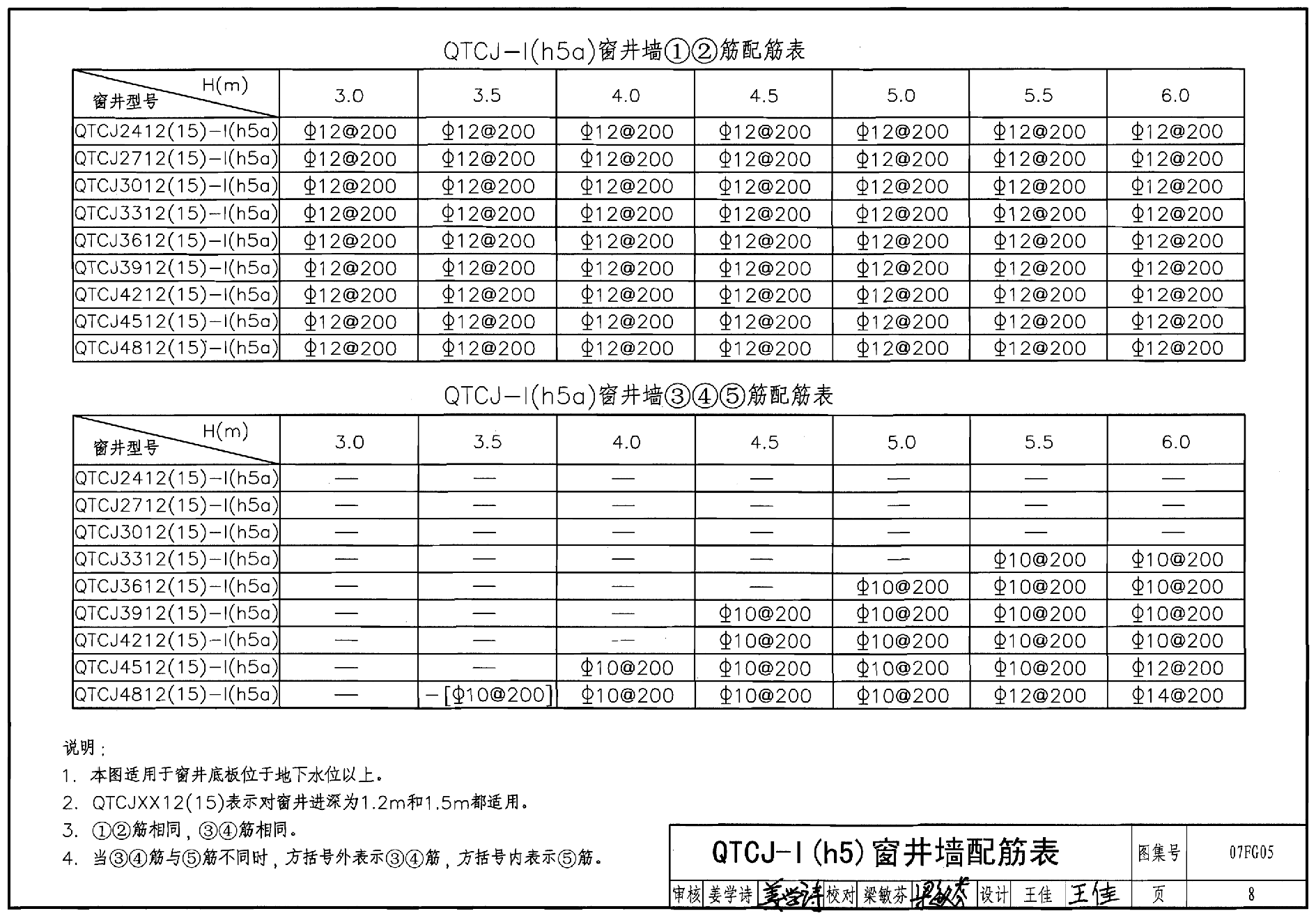

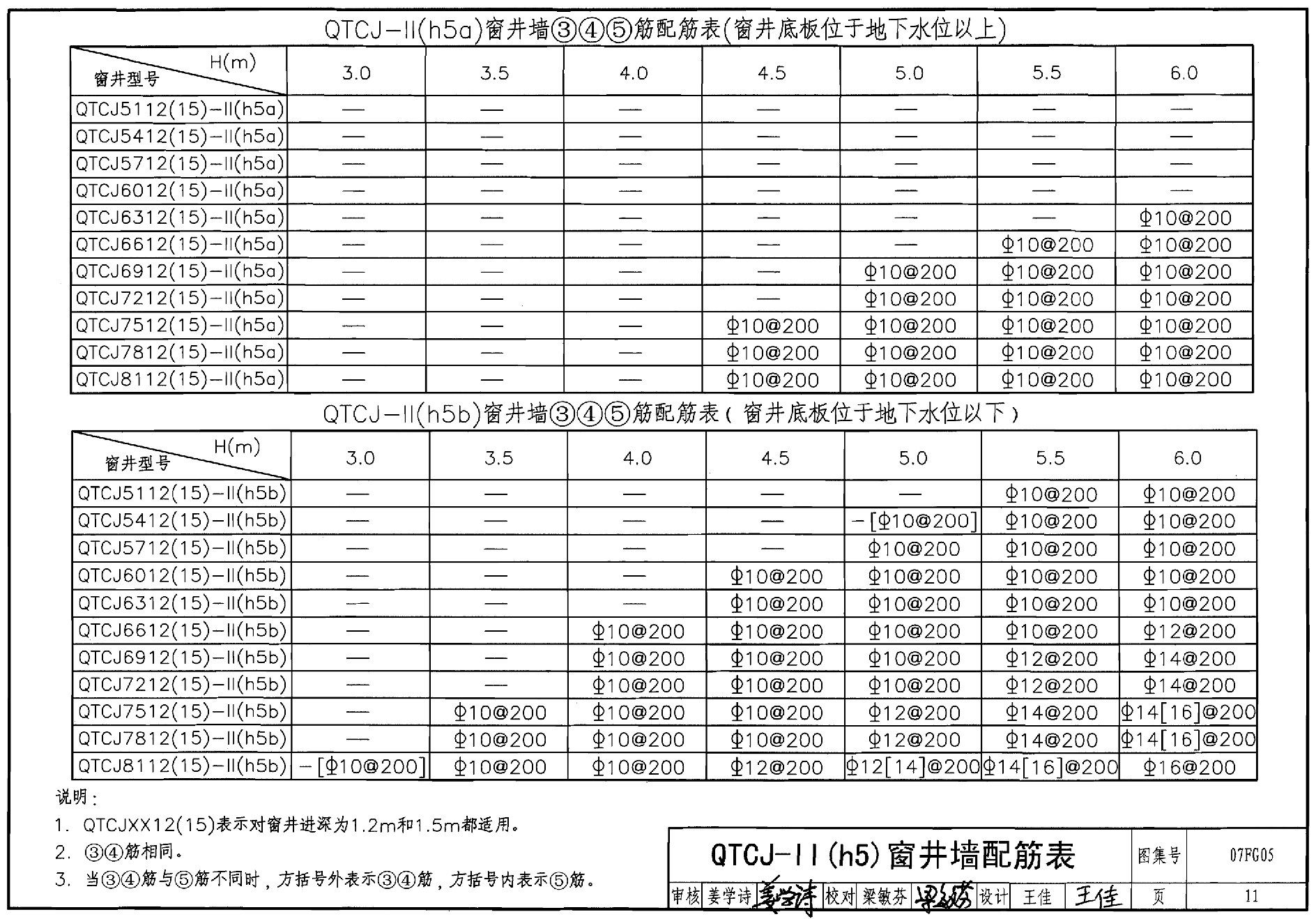

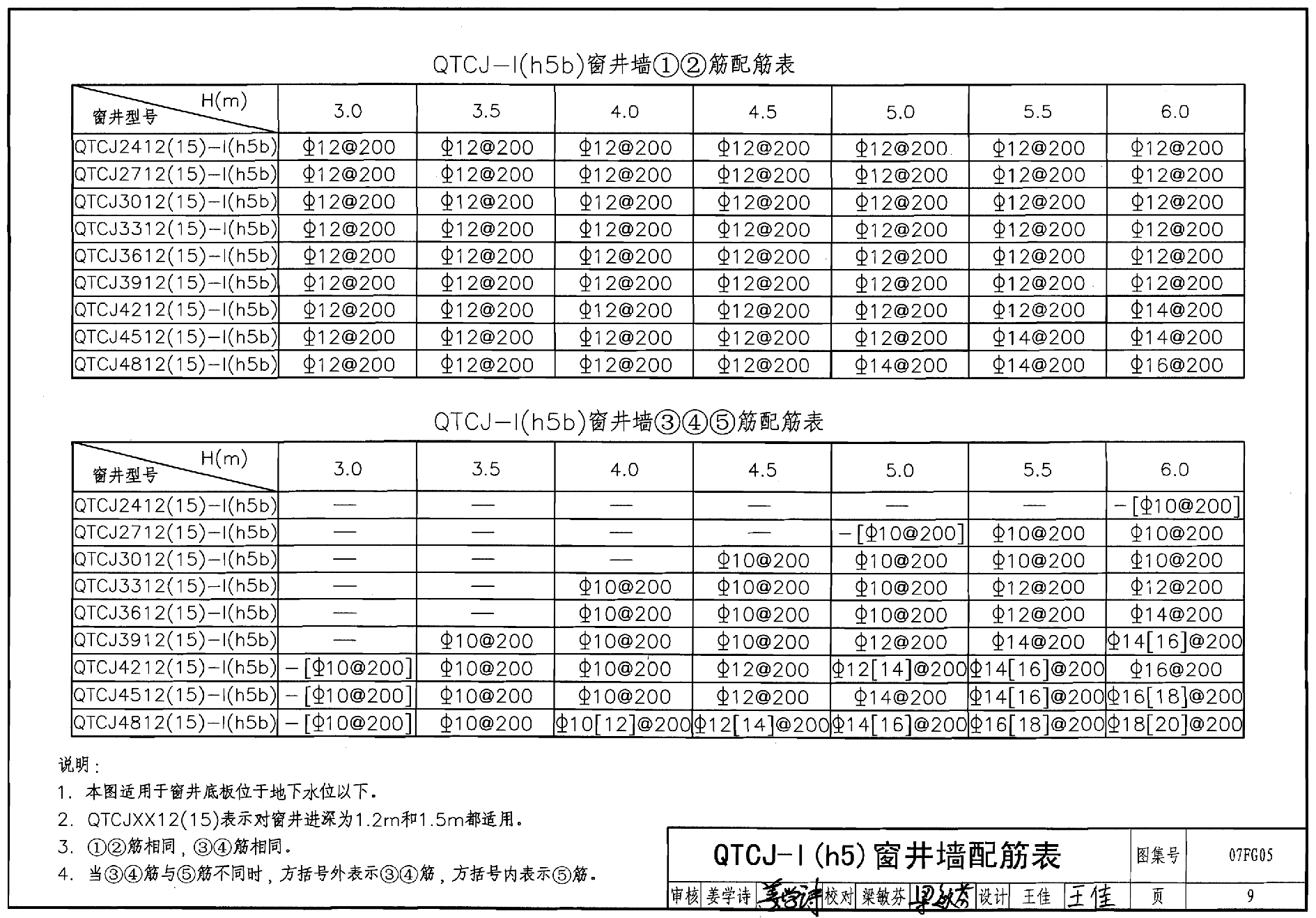

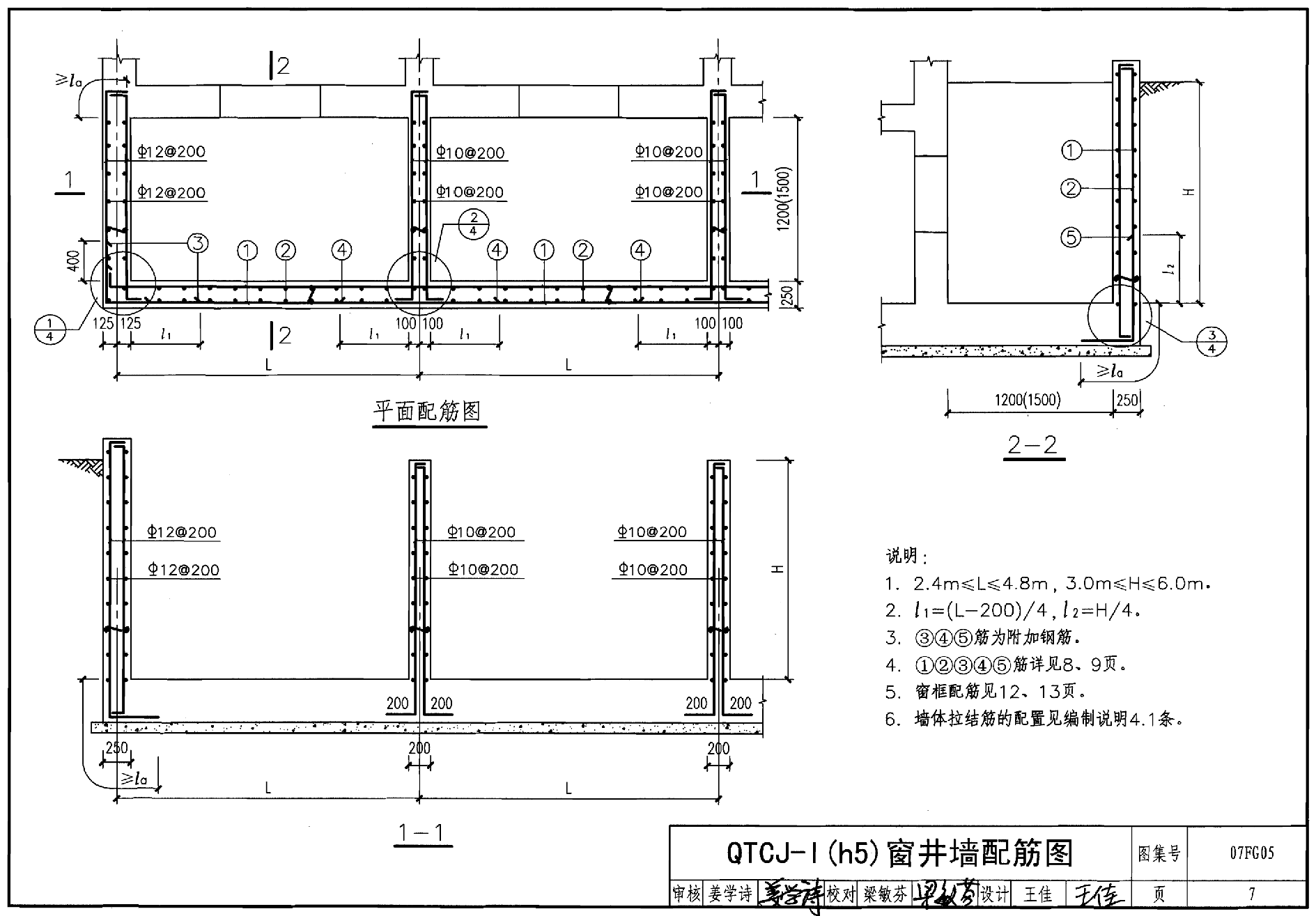

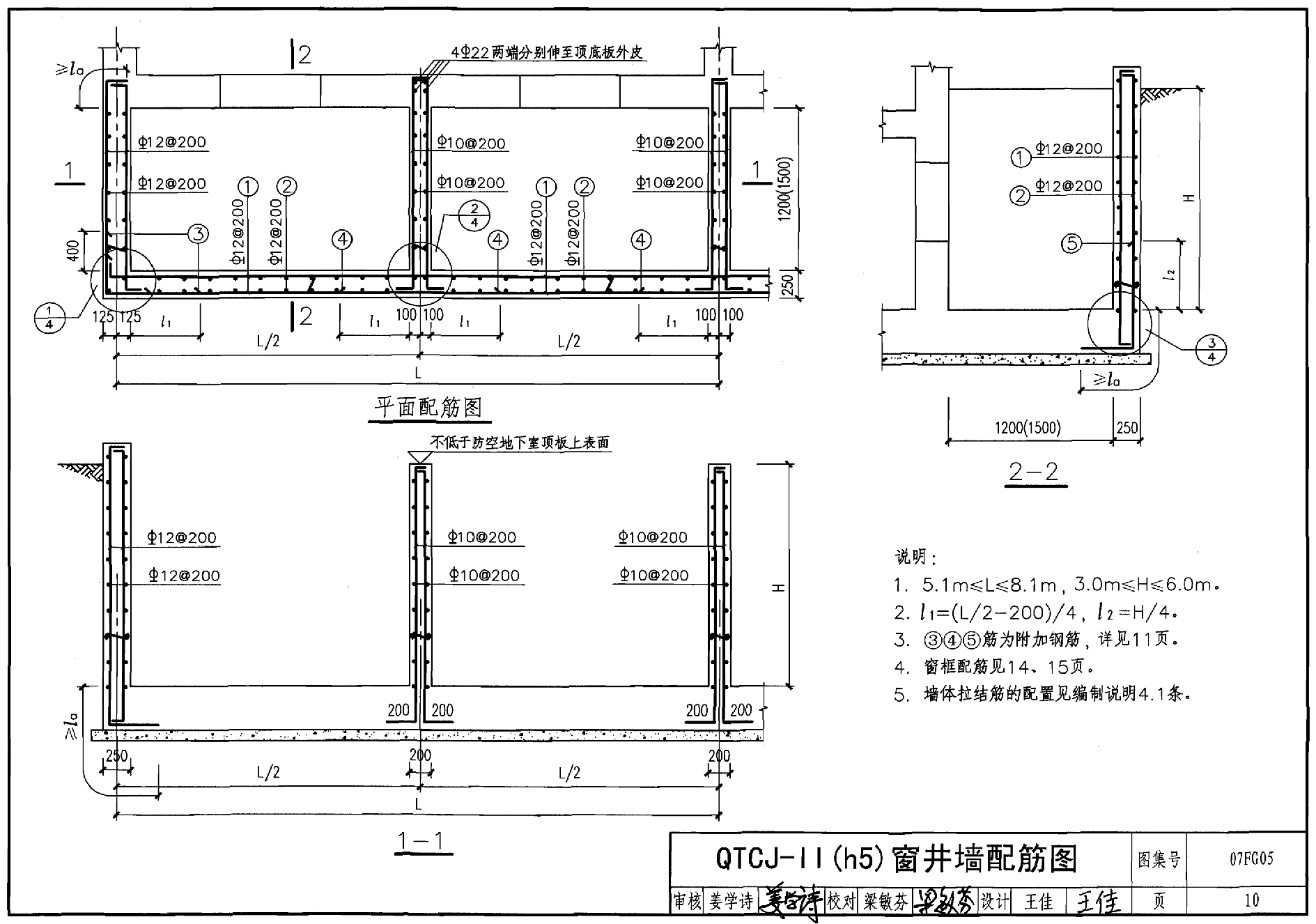

| QTCJ(h5)窗井墻配筋圖表 | 7 |
| QTCJ(h5)窗井窗框配筋圖表 | 12 |
| BTCJ(h5)窗井墻配筋圖表 | 16 |
| 核6級常6級甲類防空地下室通風采光窗井選用表 | 22 |
| QTCJ(h6)窗井墻配筋圖表 | 25 |
| QTCJ(h6)窗框配筋圖表 | 30 |
| BTCJ(h6)窗井墻配筋圖表 | 34 |
| GDCJ(h6)外墻開窗配筋圖 | 40 |
| 核6B級常6級甲類防空地下室通風采光窗井選用表 | 41 |
| QTCJ(h6B)窗井墻配筋圖表 | 43 |
| QTCJ(h6B)窗框配筋圖表 | 48 |
| BTCJ(h6B)窗井墻配筋圖表 | 52 |
| GDCJ(h6B)外墻開窗配筋圖 | 56 |
| 常5級乙類防空地下室通風采光窗井選用表 | 57 |
| QTCJ(c5)窗井墻配筋圖表 | 60 |
| QTCJ(c5)窗框配筋圖表 | 65 |
| BTCJ(c5)窗井墻配筋圖表 | 69 |
| GDCJ(c5)外墻開窗配筋圖 | 77 |
| 常6級乙類防空地下室通風采光窗井選用表 | 78 |
| QTCJ(c6)窗井墻配筋圖表 | 81 |
| QTCJ(c6)窗框配筋圖表 | 86 |
| BTCJ(c6)窗井墻配筋圖表 | 90 |
| GDCJ(c6)外墻開窗配筋圖 | 96 |
| 構件選用圖 | 97 |
