07FG02：鋼筋混凝土防倒塌棚架
- 圖集編號
- 07FG02
- 圖集名稱
- 鋼筋混凝土防倒塌棚架
- 開本
- 16 開
- 主編單位
- 上海市地下建筑設計研究院
- 中國建筑標準設計研究院
內容簡介
本圖集采用圖示及表格的形式，提供了：
1)常用的核5級、核6級、核6B級的甲類防空地下室階梯式、坡道式室外主要出入口部的鋼筋混凝土防倒塌棚架平面布置圖、構件詳圖及構造做法；
2）對豎井出入口及通風豎井，提供了倒塌范圍內和倒塌范圍外的兩種情況的設計詳圖。
備注
07FG01～05代替04FG01～03
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |

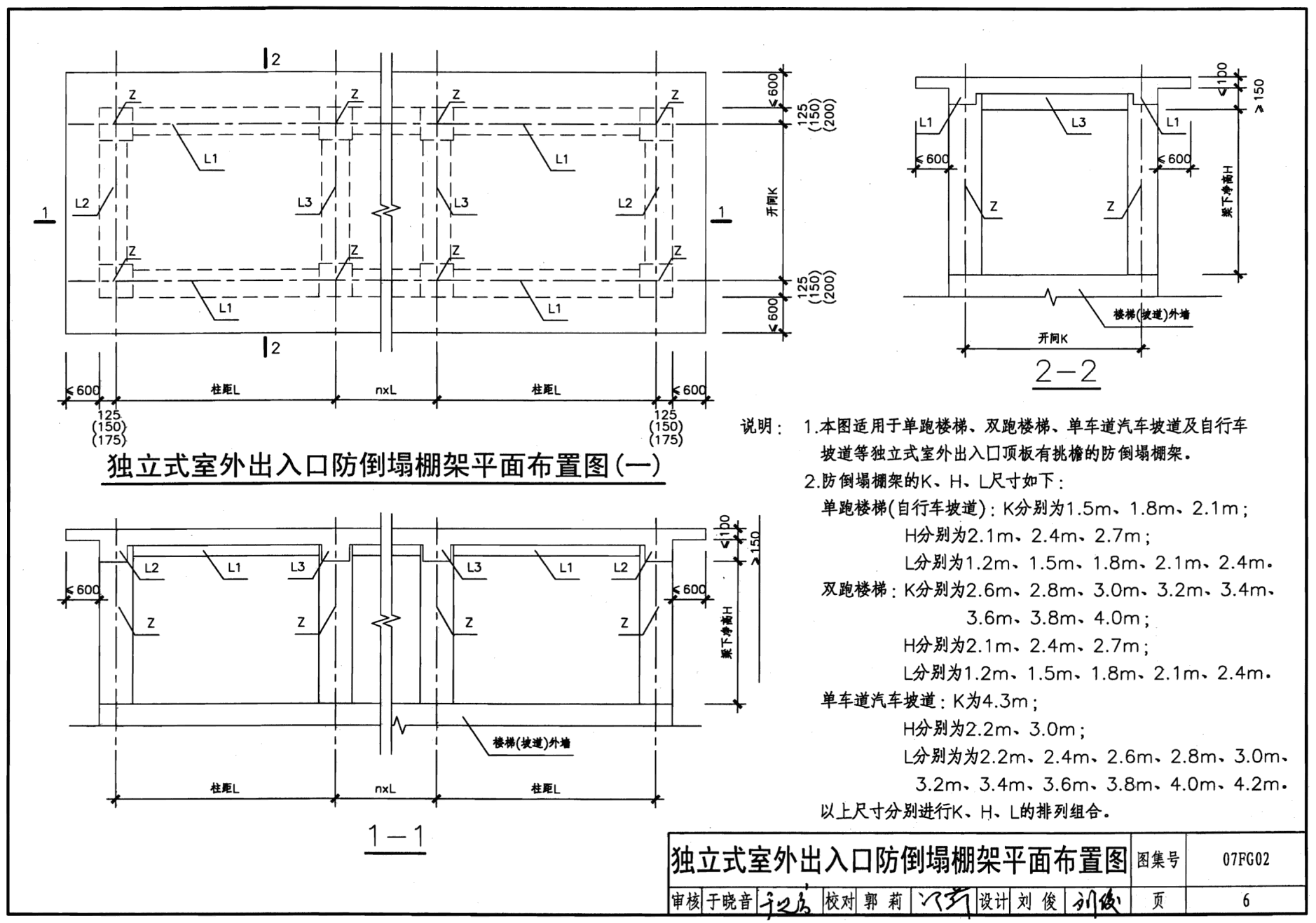

| 獨立式室外出入口防倒塌棚架平面布置圖 | 6 |
| 附壁式室外出入口防倒塌棚架平面布置圖 | 8 |

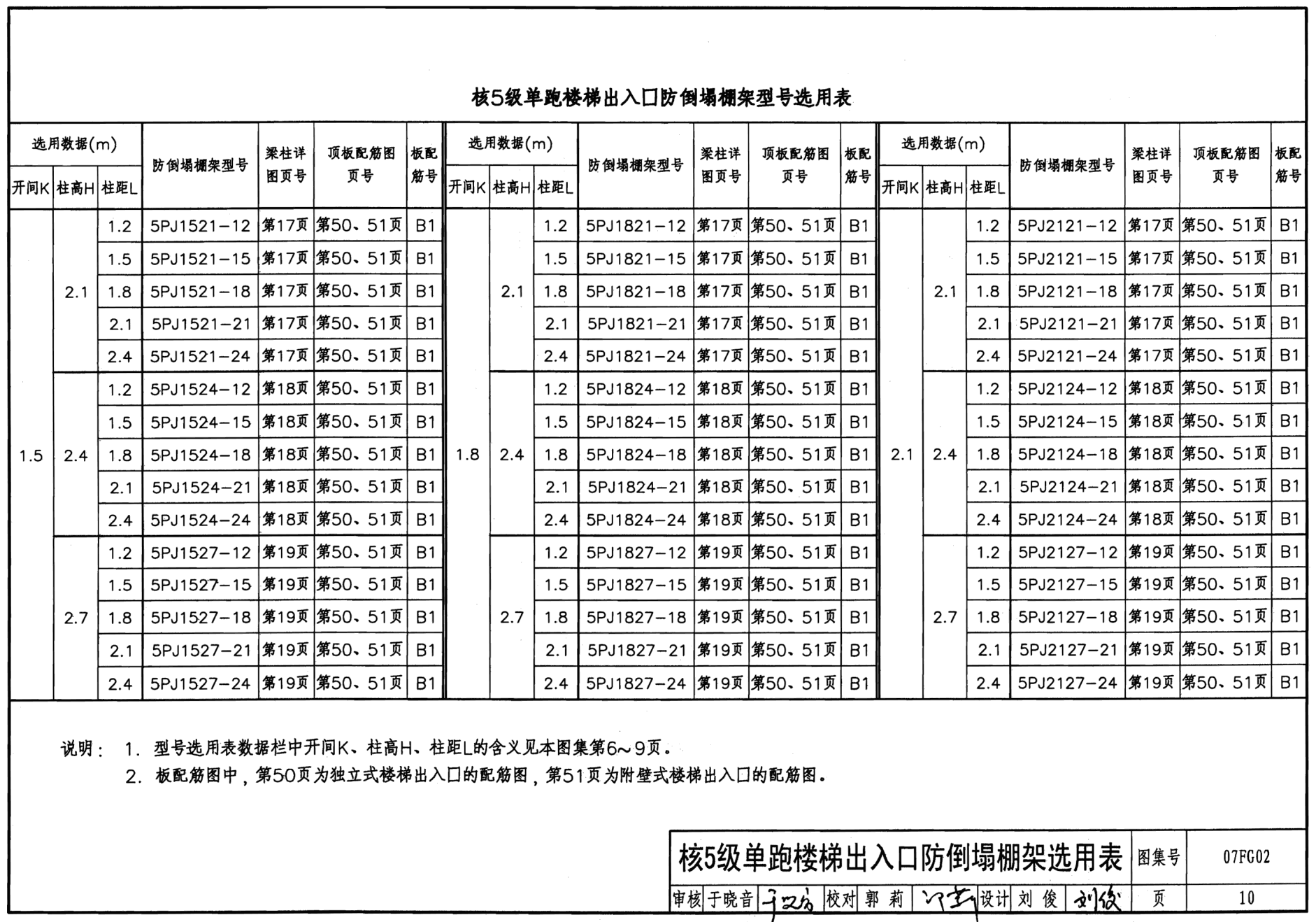

| 核5級單跑樓梯出入口防倒塌棚架選用表 | 10 |
| 核6級單跑樓梯出入口防倒塌棚架選用表 | 11 |
| 核6B級單跑樓梯出入口防倒塌棚架選用表 | 12 |
| 核5級雙跑樓梯出入口防倒塌棚架選用表 | 13 |
| 核6級雙跑樓梯出入口防倒塌棚架選用表 | 14 |
| 核6B級雙跑樓梯出入口防倒塌棚架選用表 | 15 |
| 單車道汽車出入口防倒塌棚架選用表 | 16 |

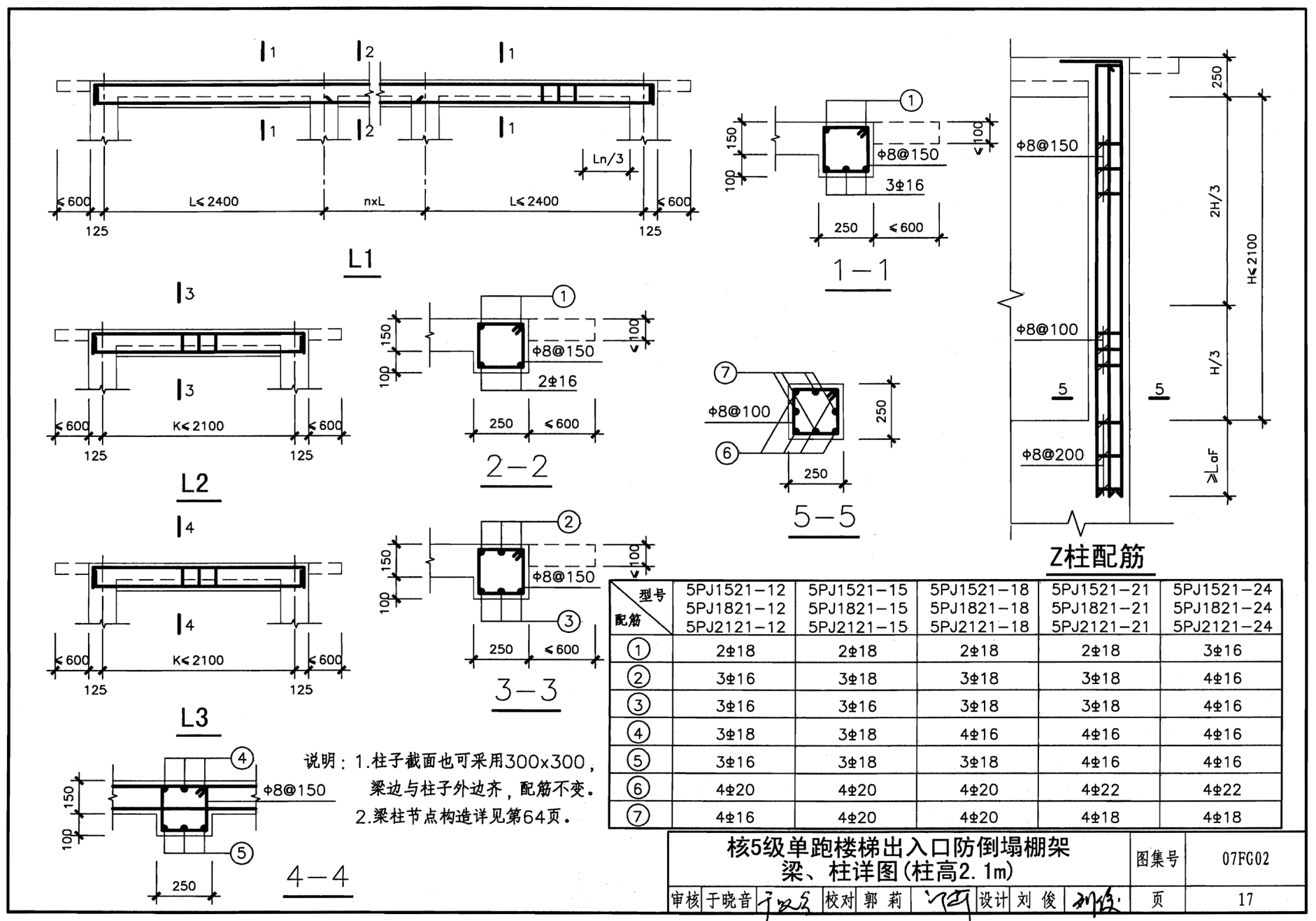

| 核5級單跑樓梯出入口防倒塌棚架梁、柱詳圖（柱高2.1m） | 17 |
| 核5級單跑樓梯出入口防倒塌棚架梁、柱詳圖（柱高2.4m） | 18 |
| 核5級單跑樓梯出入口防倒塌棚架梁、柱詳圖（柱高2.7m） | 19 |
| 核6級單跑樓梯出入口防倒塌棚架梁、柱詳圖（開間1.5m） | 20 |
| 核6級單跑樓梯出入口防倒塌棚架梁、柱詳圖（開間1.8m） | 21 |
| 核6級單跑樓梯出入口防倒塌棚架梁、柱詳圖（開間2.1m） | 22 |
| 核6B級單跑樓梯出入口防倒塌棚架梁、柱詳圖 | 23 |
| 核5級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（柱高2.1m） | 24 |
| 核5級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（柱高2.4m） | 27 |
| 核5級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（柱高2.7m） | 30 |
| 核6級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（開間2.6、2.8、3.0m） | 33 |
| 核6級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（開間3.2、3.4、3.6m） | 34 |
| 核6級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（開間3.8、4.0m） | 35 |
| 核6B級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（開間2.6、2.8、3.0m ） | 36 |
| 核6B級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（開間3.2、3.4、3.6m） | 37 |
| 核68級雙跑樓梯出入口防倒塌棚架梁、柱詳圖（開間3.8、4.0m） | 38 |
| 核5級單車道汽車出入口防倒塌棚架梁、柱詳圖（柱高2.2m ） | 39 |
| 核5級單車道汽車出入口防倒塌棚架梁、柱詳圖（柱高3.0m ） | 42 |
| 核6級單車道汽車出入口防倒塌棚架梁、柱詳圖 | 45 |
| 核6B級單車道汽車出入口防倒塌棚架梁、柱詳圖 | 48 |
| 核5、6級獨立式樓梯出入口防倒塌棚架頂板配筋圖 | 50 |
| 核5、6級附壁式樓梯出入口防倒塌棚架頂板配筋圖 | 51 |
| 核6B級獨立式樓梯出入口防倒塌棚架頂板配筋圖 | 52 |
| 核6B級附壁式樓梯出入口防倒塌棚架頂板配筋圖 | 53 |
| 核5、6級獨立式單車道汽車出入口防倒塌棚架頂板配筋圖 | 54 |
| 核5、6級附壁式單車道汽車出入口防倒塌棚架頂板配筋圖 | 55 |
| 核6B級獨立式單車道汽車出入口防倒塌棚架頂板配筋圖 | 56 |
| 核6B級附壁式單車道汽車出入口防倒塌棚架頂板配筋圖 | 57 |
| 獨立式、內附壁式豎井平面布置圖 | 58 |
| 外附壁式豎井平面布置圖 | 59 |
| 獨立式、內附壁式豎井防倒塌棚架配筋圖（倒塌范圍內） | 60 |
| 獨立式、內附壁式豎井防倒塌棚架配筋圖（倒塌范圍外） | 61 |
| 外附壁式豎井防倒塌棚架配筋圖（倒塌范圍內） | 62 |
| 外附壁式豎井防倒塌棚架配筋圖（倒塌范圍外） | 63 |
| 防倒塌棚架梁柱縱向鋼筋連接構造 | 64 |
