07FG01：防空地下室設計荷載及結構構造
- 圖集編號
- 07FG01
- 圖集名稱
- 防空地下室設計荷載及結構構造
- 開本
- 16 開
- 主編單位
- 上海市地下建筑設計研究院
- 中國建筑標準設計研究院
內容簡介
本圖集符合2005版《人民防空地下室設計規范》要求，適用于核5級常5級、核6級常6級、核6B級常6級的甲類防空地下室及常5級、常6級乙類防空地下室的結構設計。
1）采用圖示及表格的形式，表示了作用于甲類及乙類防空地下室各部位的設計采用的等效靜荷載標準值；
2）防空地下室口部臨空墻、門框墻的含義及戰時等效靜荷載的取值方法；
3）防空地下室結構構造；
4）集水坑、電纜井等構件配筋。
備注
07FG01～05代替04FG01～03
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 1．乙類防空地下室設計荷載 | |

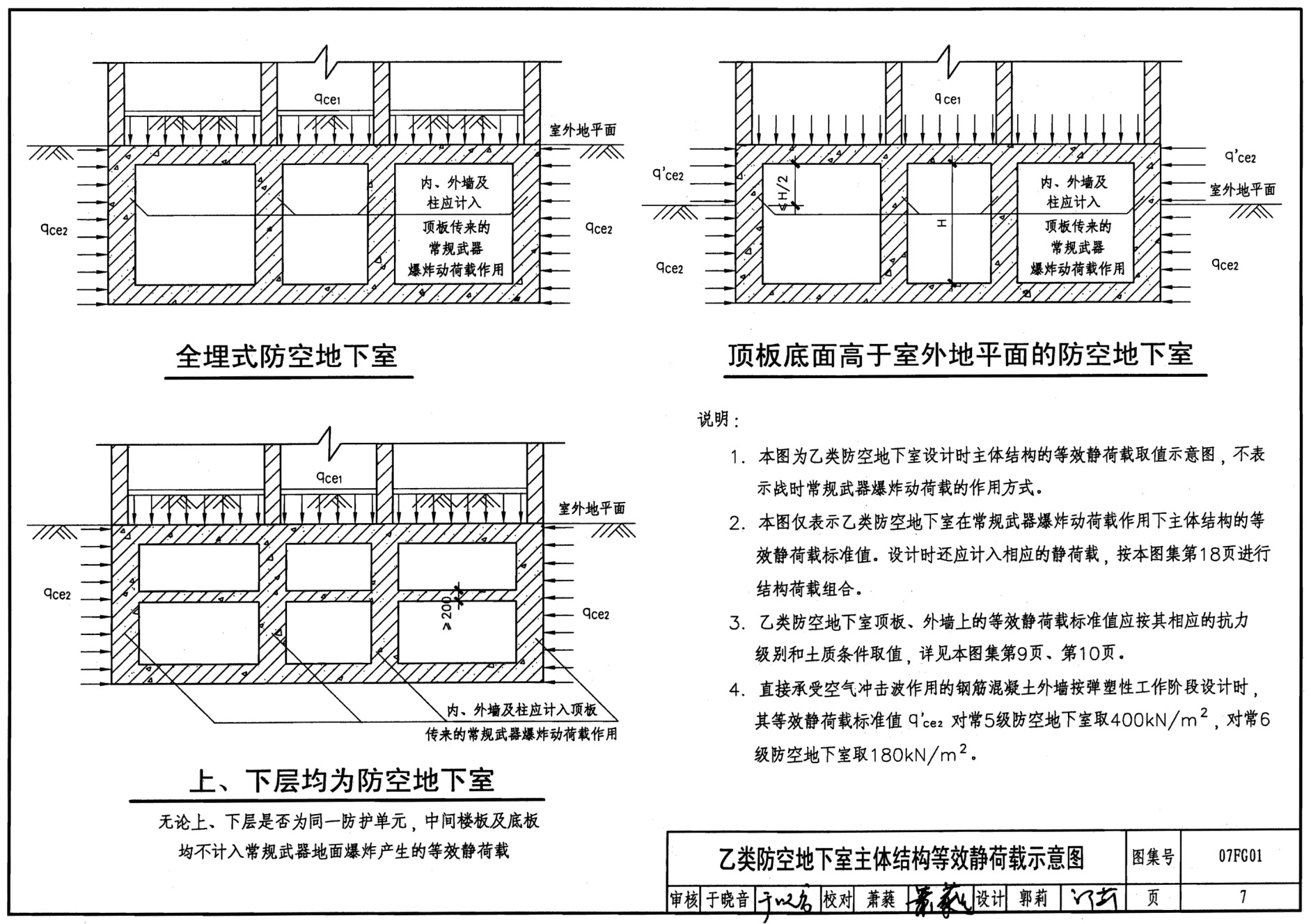

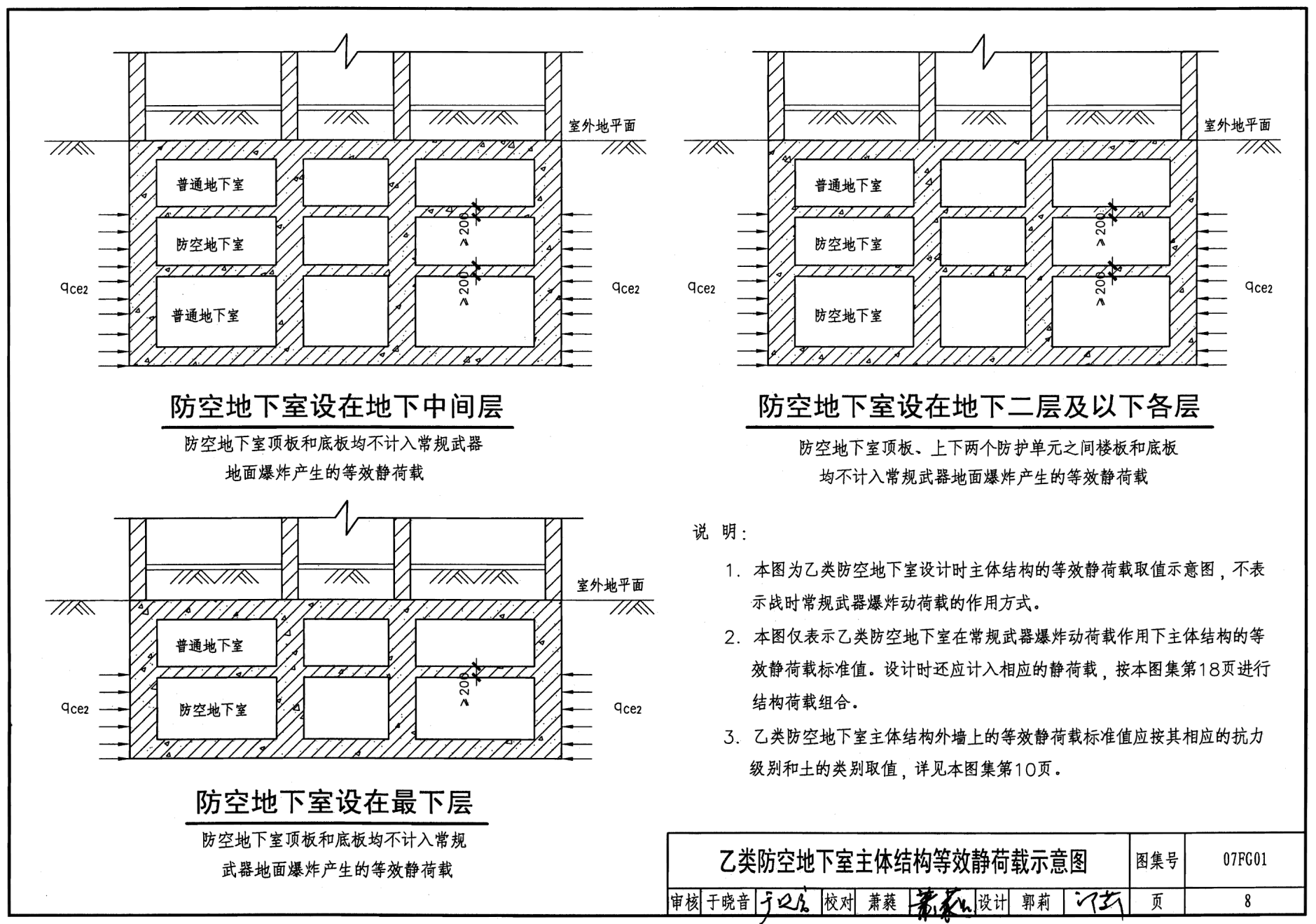

| 乙類防空地下室主體結構等效靜荷載示意圖 | 7 |

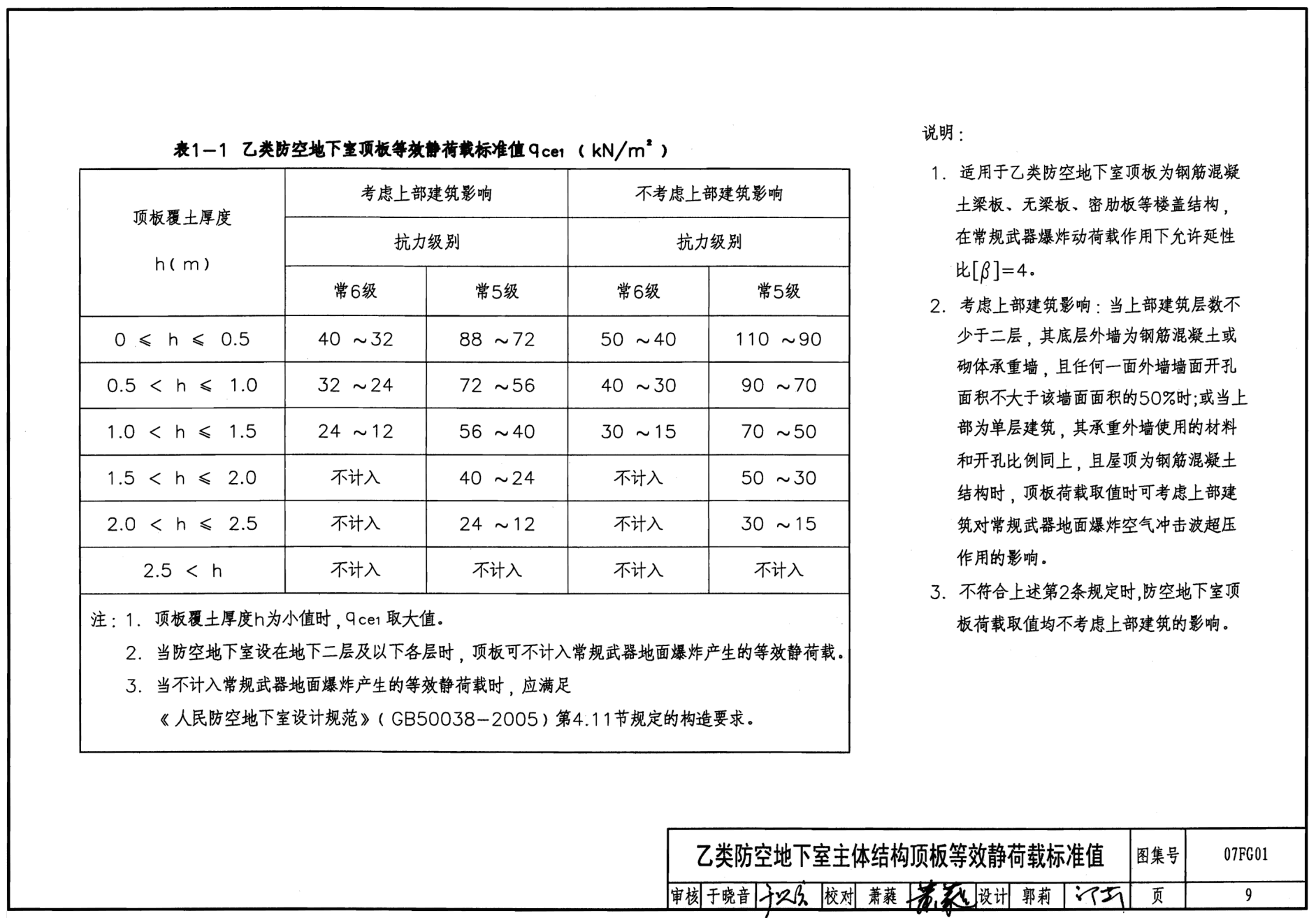

| 乙類防空地下室主體結構頂板等效靜荷載標準值 | 9 |

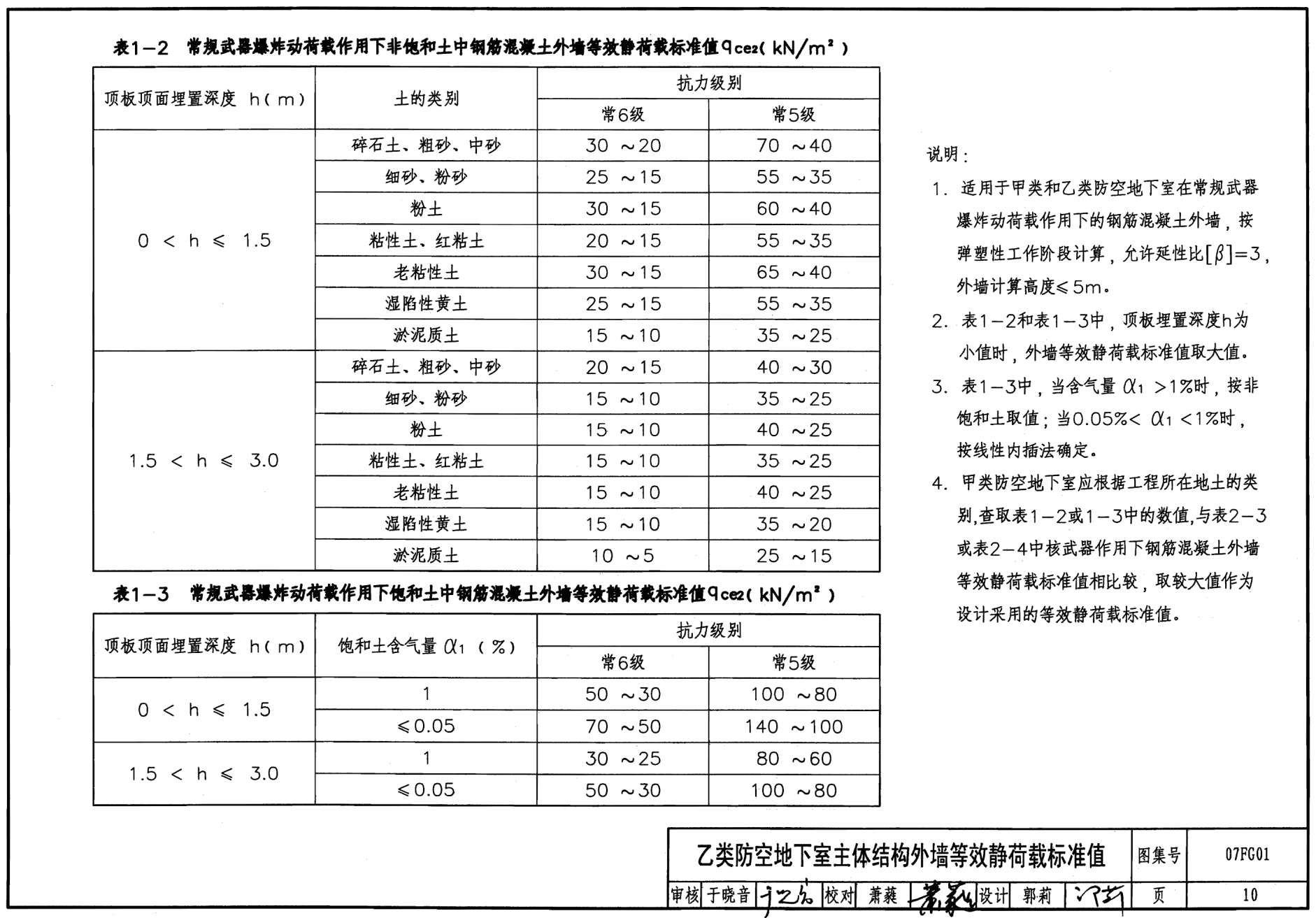

| 乙類防空地下室主體結構外墻等效靜荷載標準值 | 10 |
| 室外出入口至防護密閉門的距離示意圖 | 11 |
| 乙類防空地下室臨空墻、門框墻等效靜荷載標準值 | 12 |
| 乙類防空地下室相鄰防護單元間隔墻、門框墻的墻厚要求 | 13 |
| 乙類防空地下室室外出入口通道等效靜荷載標準值 | 14 |
| 乙類防空地下室樓梯等效靜荷載標準值 | 15 |
| 乙類防空地下室通風采光窗井等效靜荷載標準值示意圖 | 16 |
| 乙類防空地下室封堵構件等效靜荷載標準值 | 17 |
| 乙類防空地下室土中豎井結構等效靜荷載標準值及等效靜荷載與靜荷載同時作用的荷載組合 | 18 |
| 2．甲類防空地下室設計荷載 | |
| 甲類防空地下室主體結構設計采用的等效靜荷載標準值示意圖 | 19 |
| 甲類防空地下室主體結構頂板設計采用的等效靜荷載標準值 | 21 |
| 核武器爆炸動荷載作用下主體結構外墻等效靜荷載標準值 | 22 |
| 甲類防空地下室主體結構底板設計采用的等效靜荷載標準值 | 23 |
| 甲類多層防空地下室主體結構設計采用的等效靜荷載標準值示意圖 | 24 |
| 甲類防空地下室臨空墻設計采用的等效靜荷載標準值 | 26 |
| 甲類防空地下室設計采用的直接作用在門框墻上的等效靜荷載標準值 | 27 |
| 甲類防空地下室相鄰防護單元間隔墻、門框墻的水平等效靜荷載示意圖 | 28 |
| 甲類防空地下室相鄰防護單元間隔墻、門框墻的水平等效靜荷載標準值 | 30 |
| 甲類防空地下室室外出入口通道等效靜荷載標準值 | 31 |
| 甲類防空地下室樓梯等效靜荷載標準值 | 33 |
| 甲類防空地下室開敞式防倒塌棚架等效靜荷載標準值 | 34 |
| 甲類防空地下室防倒塌挑檐及土中豎井結構等效靜荷載標準值 | 35 |
| 甲類防空地下室通風采光窗井等效靜荷載標準值示意圖 | 36 |
| 甲類防空地下室封堵構件等效靜荷載標準值示意圖 | 37 |
| 甲類防空地下室出入口通道內封堵構件設計采用的等效靜荷載標準值 | 38 |
| 甲類防空地下室等效靜荷載與靜荷載同時作用的荷載組合 | 39 |
| 3．工程口部等效靜荷載示例 | |
| 常6級乙類二等人員掩蔽所 | 40 |
| 核5級常5級甲類防空專業隊隊員掩蔽部 | 43 |
| 核5級常5級甲類一等人員掩蔽所 | 46 |
| 核6級常6級甲類二等人員掩蔽所 | 49 |
| 4．材料及構造規定 | |
| 動荷載作用下材料強度綜合調整系數及鋼筋、混凝土強度設計值 | 53 |
| 防空地下室結構材料最低強度等級及結構構件最小厚度 | 54 |
| 受力鋼筋最小保護層厚度及防水混凝土的設計抗?jié)B等級 | 55 |
| 鋼筋混凝土結構構件縱向受力鋼筋的最小配筋率和受拉鋼筋的最大配筋率 | 56 |
| 防空地下室縱向受拉鋼筋最小錨固及搭接長度 | 57 |
| 內、外墻與頂板、底板、樓板的連接構造 | 58 |
| 鋼筋混凝土墻體連接構造及板中拉結筋布置 | 59 |
| 防空地下室內墻留孔構造 | 60 |
| 臨空墻配筋構造 | 61 |
| 相鄰防護單元間隔墻配筋構造 | 62 |
| 梁柱縱向鋼筋連接構造 | 63 |
| 梁柱箍筋構造 | 64 |
| 反梁及梁鋼筋、附加箍筋、吊筋構造 | 65 |
| 梁或柱支座兩邊變截面時縱向鋼筋構造 | 66 |
| 柱中縱向受力鋼筋及箍筋構造 | 67 |
| 無梁樓蓋構造 | 69 |
| 非承重墻連接構造 | 71 |
| 5．部分構件配筋選用 | |
| 洗消污水集水坑配筋圖 | 72 |
| 連通口配筋圖 | 74 |
| 自行車坡道出入口配筋圖 | 75 |
| 獨立式豎井配筋圖 | 76 |
| 內附壁式豎井配筋圖 | 77 |
| 外附壁式豎井配筋圖 | 78 |
| 垂直運輸口配筋圖 | 79 |
| 防倒塌挑檐配筋圖 | 80 |
| 外附壁式電纜井配筋圖 | 81 |
| 內附壁式電纜井配筋圖 | 82 |
| 頂部式電纜井配筋圖 | 84 |
樣張
