07FJ02：防空地下室建筑構造
- 圖集編號
- 07FJ02
- 圖集名稱
- 防空地下室建筑構造
- 開本
- 16 開
- 主編單位
- 中國建筑設計研究院建筑專業院
- 中國建筑標準設計研究院
- 上海市地下建筑設計研究院
內容簡介
主要包括防空地下室的樓梯式主要出入口、防倒塌棚架、通風采光窗井、豎井（包括通風豎井和豎井式出入口）、擴散室、防爆波電纜井、口部洗消污水集水坑、臨戰封堵措施、防護型變形縫、防洪擋板等。
備注
07FJ01～03代替04FJ01～04
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 5 |
| 1 樓梯式主要出入口 | |

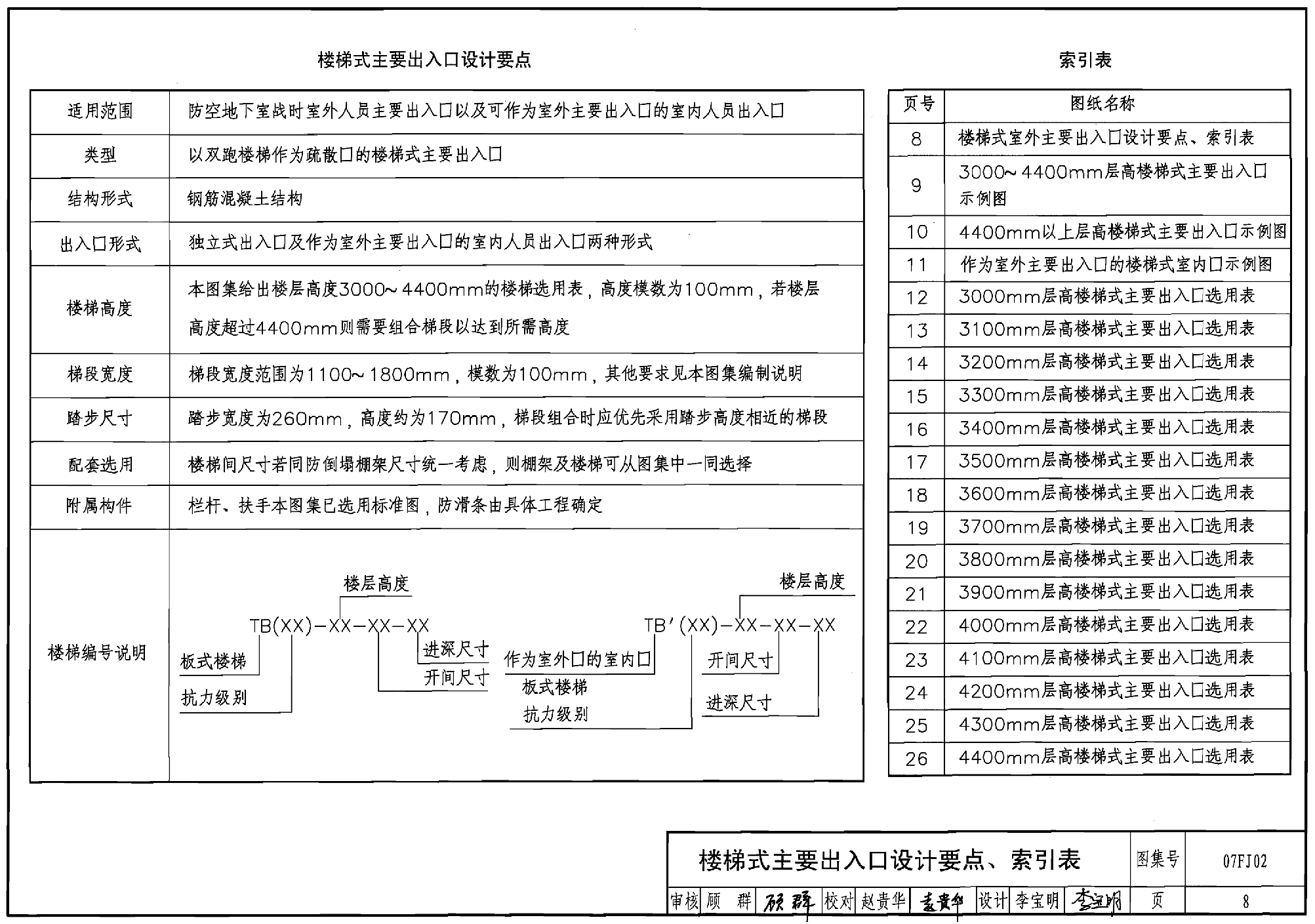

| 樓梯式主要出入口設計要點、索引表 | 8 |

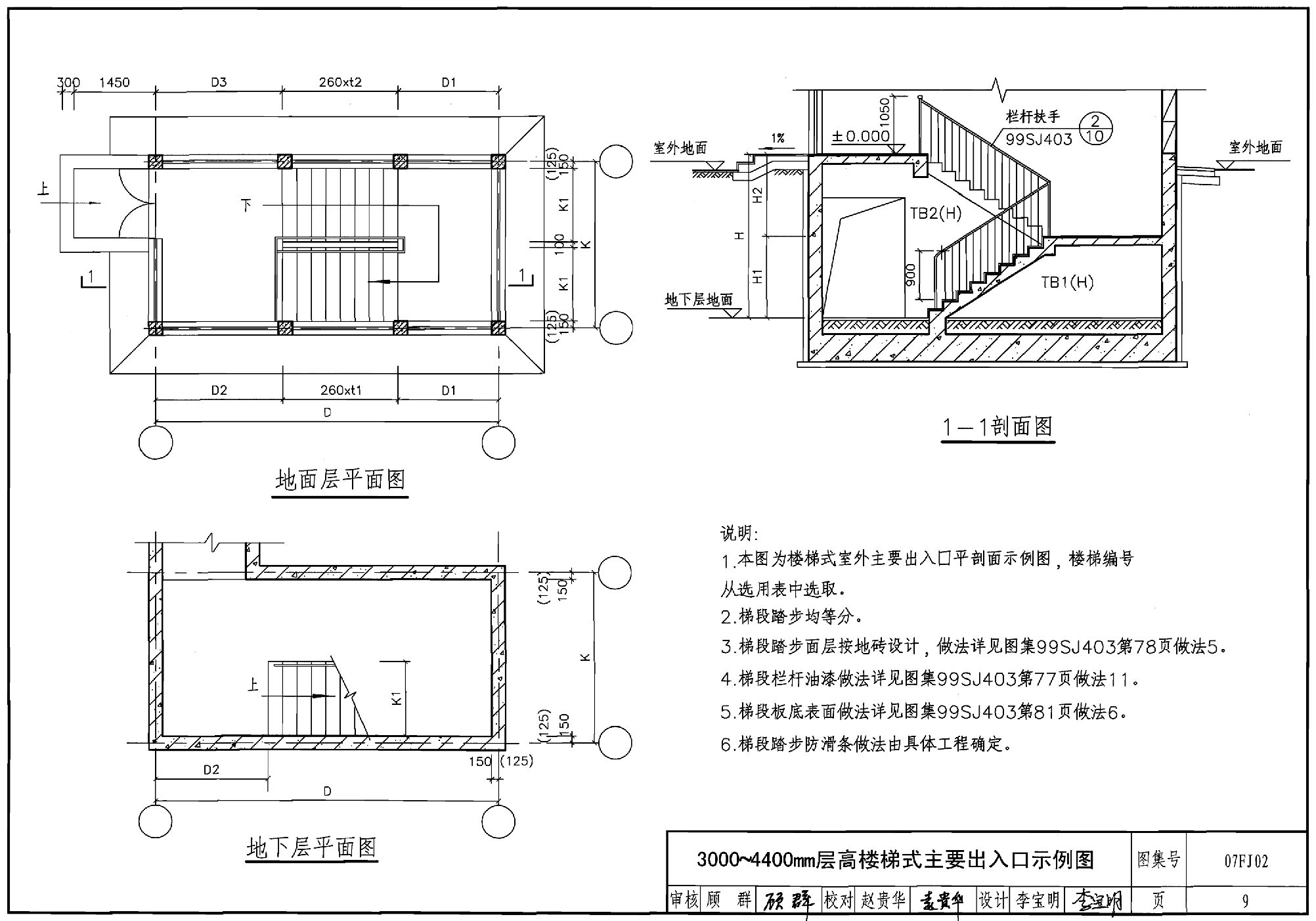

| 3000～4400mm層高樓梯式主要出入口示例圖 | 9 |

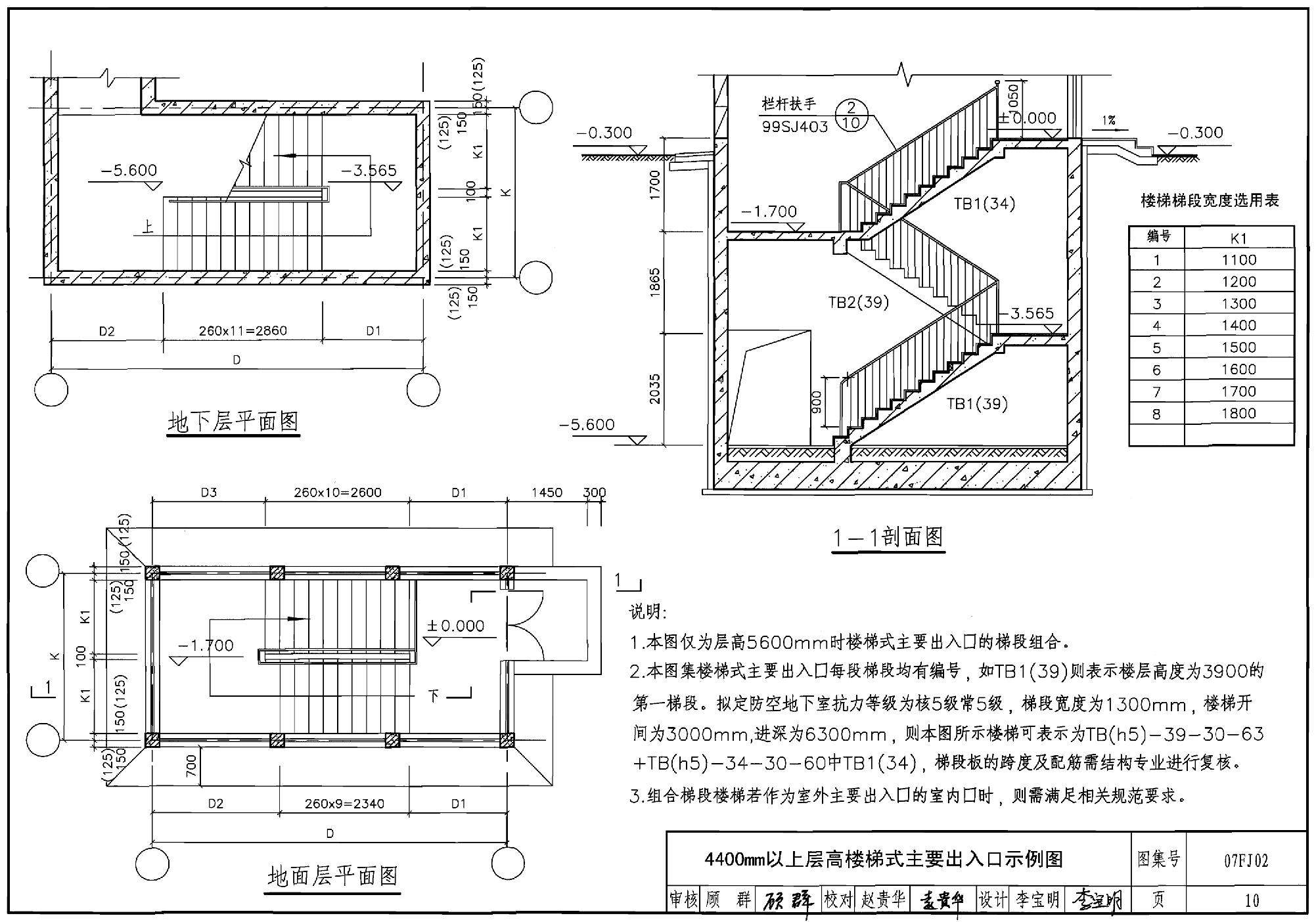

| 4400mm以上層高樓梯式主要出入口示例圖 | 10 |

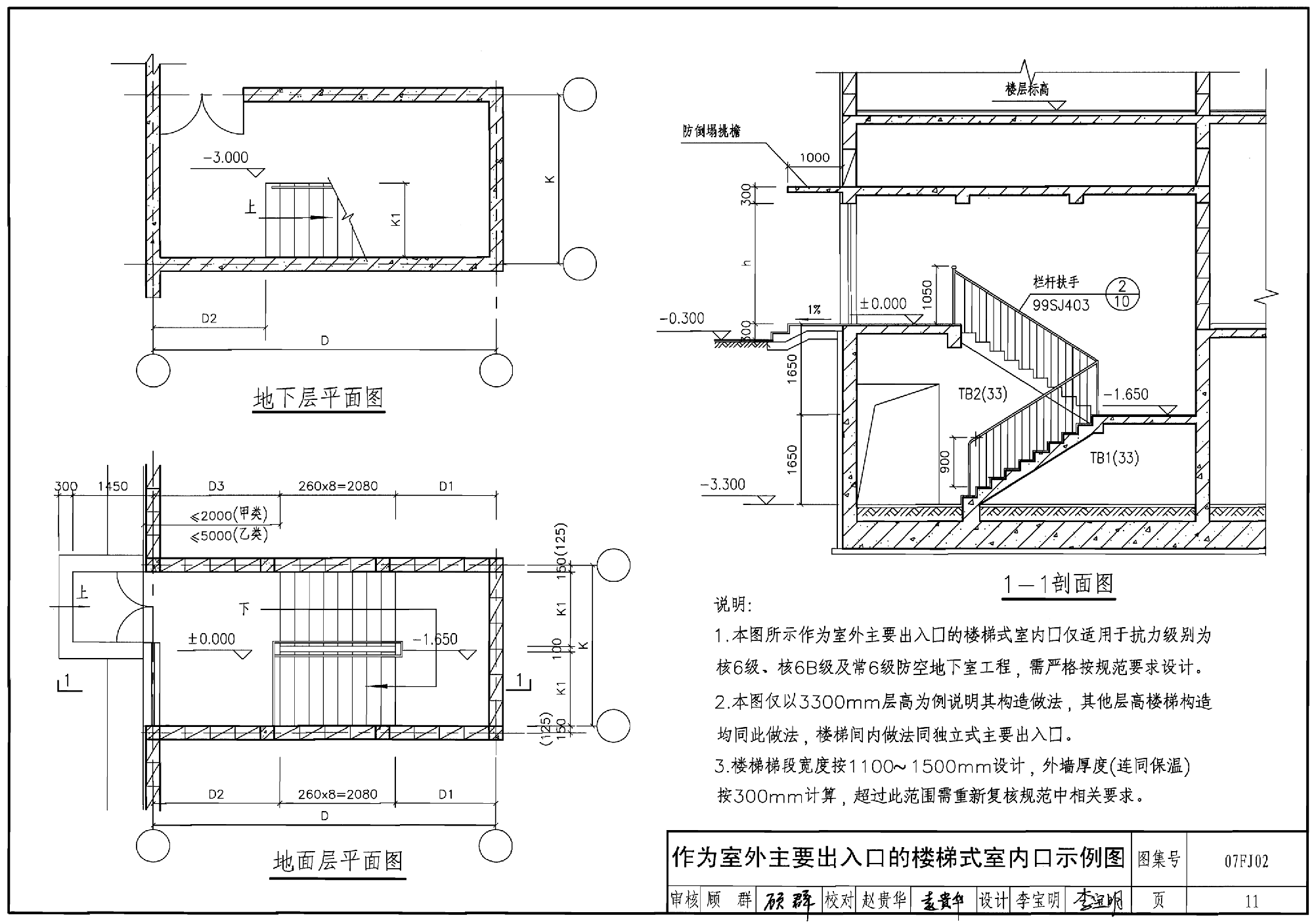

| 作為室外主要出入口的樓梯式室內口示例圖 | 11 |
| 3000mm層高樓梯式主要出入口選用表 | 12 |
| 3100mm層高樓梯式主要出入口選用表 | 13 |
| 3200mm層高樓梯式主要出入口選用表 | 14 |
| 3300mm層高樓梯式主要出入口選用表 | 15 |
| 3400mm層高樓梯式主要出入口選用表 | 16 |
| 3500mm層高樓梯式主要出入口選用表 | 17 |
| 3600mm層高樓梯式主要出入口選用表 | 18 |
| 3700mm層高樓梯式主要出入口選用表 | 19 |
| 3800mm層高樓梯式主要出入口選用表 | 20 |
| 3900mm層高樓梯式主要出入口選用表 | 21 |
| 4000mm層高樓梯式主要出入口選用表 | 22 |
| 4100mm層高樓梯式主要出入口選用表 | 23 |
| 4200mm層高樓梯式主要出入口選用表 | 24 |
| 4300mm層高樓梯式主要出入口選用表 | 25 |
| 4400mm層高樓梯式主要出入口選用表 | 26 |
| 2 防倒塌棚架 | |
| 防倒塌棚架設計要點 | 27 |
| 索引表 | 28 |
| Ⅰ型單跑樓梯室外出入口防倒塌棚架平、立面圖 | 29 |
| Ⅰ型單跑樓梯室外出入口防倒塌棚架剖面圖 | 30 |
| Ⅱ型單跑樓梯室外出入口防倒塌棚架平、立面圖 | 31 |
| Ⅱ型單胞樓梯室外出入口防倒塌棚架剖面圖 | 32 |
| Ⅲ型單跑樓梯室外出入口防倒塌棚架平、立面圖 | 33 |
| Ⅲ型單跑樓梯室外出入口防倒塌棚架剖面圖 | 34 |
| 單跑樓梯附壁式室外出入口防倒塌棚架示例圖 | 35 |
| 單跑樓梯室外出入口防倒塌棚架選用表 | 36 |
| 單跑樓梯室外出入口防倒塌棚架選用表 | 37 |
| 單跑樓梯室外出入口防倒塌棚架選用表 | 38 |
| Ⅰ型雙跑樓梯室外出入口防倒塌棚架平、立面圖 | 39 |
| Ⅰ型雙跑樓梯室外出入口防倒塌棚架剖面圖 | 40 |
| Ⅱ型雙跑樓梯室外出入口防倒塌棚架平、立面圖 | 41 |
| Ⅱ型雙跑樓梯室外出入口防倒塌棚架剖面圖 | 42 |
| Ⅲ型雙跑樓梯室外出入口防倒塌棚架平面圖 | 43 |
| Ⅲ型雙跑樓梯室外出入口防倒塌棚架立、剖面圖 | 44 |
| Ⅲ型雙跑樓梯室外出入口防倒塌棚架平、立面圖 | 45 |
| Ⅲ型雙跑樓梯室外出入口防倒塌棚架剖面圖 | 46 |
| 雙跑樓梯室外出入口防倒塌棚架選用表 | 47 |
| 雙跑樓梯室外出入口防倒塌棚架選用表 | 48 |
| 雙跑樓梯室外出入口防倒塌棚架選用表 | 49 |
| Ⅰ型坡道平頂式室外出入口防倒塌棚架平面圖 | 50 |
| Ⅰ型坡道平頂式室外出入口防倒塌棚架立、剖面圖 | 51 |
| Ⅰ型坡道跌落式室外出入口防倒塌棚架平面圖 | 52 |
| Ⅰ型坡道跌落式室外出入口防倒塌棚架立、剖面圖 | 53 |
| Ⅱ型坡道式室外出入口防倒塌棚架平面圖 | 54 |
| Ⅱ型坡道式室外出入口防倒塌棚架立、剖面圖 | 55 |
| Ⅲ型坡道式室外出入口防倒塌棚架平面圖 | 56 |
| Ⅲ型坡道式室外出入口防倒塌棚架立、剖面圖 | 57 |
| 坡道式室外出入口防倒塌棚架選用表 | 58 |
| 3 通風采光窗井 | |
| 通風采光窗井設計要點、索引表 | 59 |
| Ⅰ型戰時全填土式通風采光窗井（窗板封堵） | 60 |
| Ⅰ型戰時全填土式通風采光窗井（擋板封堵） | 61 |
| Ⅱ型戰時全填土式通風采光窗井（窗板封堵） | 62 |
| Ⅱ型戰時全填土式通風采光窗井（擋板封堵） | 63 |
| Ⅰ型戰時半填土通風采光窗井（雨篷做法） | 64 |
| Ⅰ型戰時半填土式通風采光窗井（鋼箅子做法） | 65 |
| Ⅱ型戰時半填土式通風采光窗井（雨篷做法） | 66 |
| Ⅱ型戰時半填土式通風采光窗井（鋼箅子做法） | 67 |
| 全填土、半填土式通風采光窗井選用表 | 68 |
| 高出地平面式通風采光窗 | 69 |
| 通風采光窗防護擋板排列圖 | 70 |
| 通風采光窗井防護蓋板排列圖 | 71 |
| 防雨篷詳圖（陽光板做法） | 72 |
| 防雨篷詳圖（鋼化玻璃做法） | 73 |
| 節點詳圖 | 74 |
| 4 豎井式出入口及通風豎井 | |
| 豎井設計要點、索引表 | 75 |
| Ⅰ型獨立式豎井出入口及通風豎井 | 76 |
| Ⅱ型獨立式豎井出入口及通風豎井 | 77 |
| Ⅲ型獨立式豎井出入口及通風豎井 | 78 |
| Ⅰ型外附壁式豎井出入口及通風豎井 | 79 |
| Ⅱ型外附壁式豎井出入口及通風豎井 | 80 |
| Ⅲ型外附壁式豎井出入口及通風豎井 | 81 |
| 內附壁式豎井出入口及通風豎井 | 82 |
| 百葉窗詳圖 | 83 |
| 節點詳圖 | 84 |
| 5 擴散室 | |
| 擴散室設計要點、索引表 | 85 |
| Ⅰ～Ⅳ型風量2000的擴散室 | 86 |
| Ⅴ型風量2000的擴散室 | 87 |
| Ⅰ～Ⅳ型風量3600的擴散室 | 88 |
| Ⅴ型風量3600的擴散室 | 89 |
| Ⅰ～Ⅳ型風量5700的擴散室 | 90 |
| Ⅴ型風量5700的擴散室 | 91 |
| Ⅰ～Ⅳ型風量8000的擴散室 | 92 |
| Ⅴ型風量8000的擴散室 | 93 |
| Ⅰ～Ⅳ型風量11000的擴散室 | 94 |
| Ⅴ型風量11000的擴散室 | 95 |
| Ⅰ～Ⅳ型風量14500的擴散室 | 96 |
| Ⅴ型風量14500的擴散室 | 97 |
| Ⅰ～Ⅳ型風量22000的擴散室 | 98 |
| Ⅴ型風量22000的擴散室 | 99 |
| 懸板活門防堵塞措施及接管示意圖 | 100 |
| 擴散室內集水坑及蓋板詳圖 | 101 |
| 6 防爆波電纜井 | |
| 防爆波電纜井設計要點、索引表 | 102 |
| 外附壁式防爆波電纜井 | 103 |
| Ⅰ型內附壁式防爆波電纜井 | 104 |
| Ⅱ型內附壁式防爆波電纜井 | 105 |
| 頂部式防爆波電纜井 | 106 |
| 節點詳圖 | 107 |
| 裝飾石材蓋板詳圖 | 108 |
| 7 洗消污水集水坑 | |
| 洗消污水集水坑設計要點、索引表 | 109 |
| 洗消污水集水坑 | 110 |
| 洗消污水集水坑蓋板詳圖 | 111 |
| 8 臨戰封堵 | |
| 臨戰封堵設計要點、索引表 | 112 |
| 平時出入口一道鋼筋混凝土防護密閉門臨戰封堵 | 113 |
| 平時出入口一道鋼結構防護密閉門臨戰封堵 | 114 |
| 平時出入口一道鋼筋混凝土防護密閉門、一道鋼筋混凝土密閉門臨戰封堵 | 115 |
| 平時出入口鋼筋混凝土預制梁臨戰封堵（一） | 116 |
| 平時出入口鋼筋混凝土預制梁臨戰封堵（二） | 117 |
| 平時出入口鋼筋混凝土預制梁臨戰封堵（三） | 118 |
| 平時出入口型鋼豎向臨戰封堵（一） | 119 |
| 平時出入口型鋼豎向臨戰封堵（二） | 120 |
| 平時出入口（寬≤3000mm）型鋼橫向臨戰封堵（一） | 121 |
| 平時出入口（寬≤3000mm）型鋼橫向臨戰封堵（二） | 122 |
| 相鄰防護單元隔墻孔口兩道防護密閉門臨戰封堵 | 123 |
| 相鄰防護單元隔墻孔口一道防護密閉門臨戰封堵 | 124 |
| 相鄰防護單元隔墻孔口型鋼臨戰封堵 | 125 |
| 平時通風豎井鋼筋混凝土封堵板臨戰封堵 | 126 |
| 頂板通風采光孔鋼筋混凝土預制梁臨戰封堵 | 127 |
| 9 變形縫和防護型變形縫 | |
| 變形縫和防護型變形縫設計要點、索引表 | 128 |
| 變形縫詳圖 | 129 |
| 防護型變形縫詳圖（一） | 130 |
| 防護型變形縫詳圖（二） | 131 |
| 10 頂板上通風采光窗井 | |
| 防空地下室頂板上通風采光窗井構造圖 | 132 |
| 11 防洪擋板 | |
| 防洪擋板構造圖 | 133 |
