07FJ01：防空地下室建筑設計示例

圖集編號

07FJ01

圖集名稱

防空地下室建筑設計示例

開本

16 開

主編單位

上海市地下建筑設計研究院
中國建筑標準設計研究院

圖集咨詢

圖集購買

內容簡介

本圖集符合2005版《人民防空地下室設計規范》要求，適用于核5級常5級、核6級常6級、核6B級常6級的甲類防空地下室和常5級、常6級的乙類防空地下室建筑設計。一.工程設計示例：1）核5級常5級防空專業隊隊員掩蔽部；2）核5級常5級防空專業隊裝備掩蔽部；3）核5級常5級一等人員掩蔽所；4）核5級常5級二等人員掩蔽所；5）核6級常6級二等人員掩蔽所；6）常6級二等人員掩蔽所；7）核6級常6級人防物資庫；8）核6級常6級人防汽車庫；二.口部設計示例：1）均在地面建筑的倒塌范圍之外的防空地下室各類室外階梯出入口、坡道出入口、連通口及物資運輸口等9例；2）A、B、C、D四類集氣室的做法。3）防護密閉門保護構造措施及防火門設置圖。

備注

07FJ01～03代替04FJ01～04

目錄	1
編制說明	3
工程設計示例
工程設計示例說明	4
示例1 核5級常5級甲類防空專業隊隊員掩蔽部

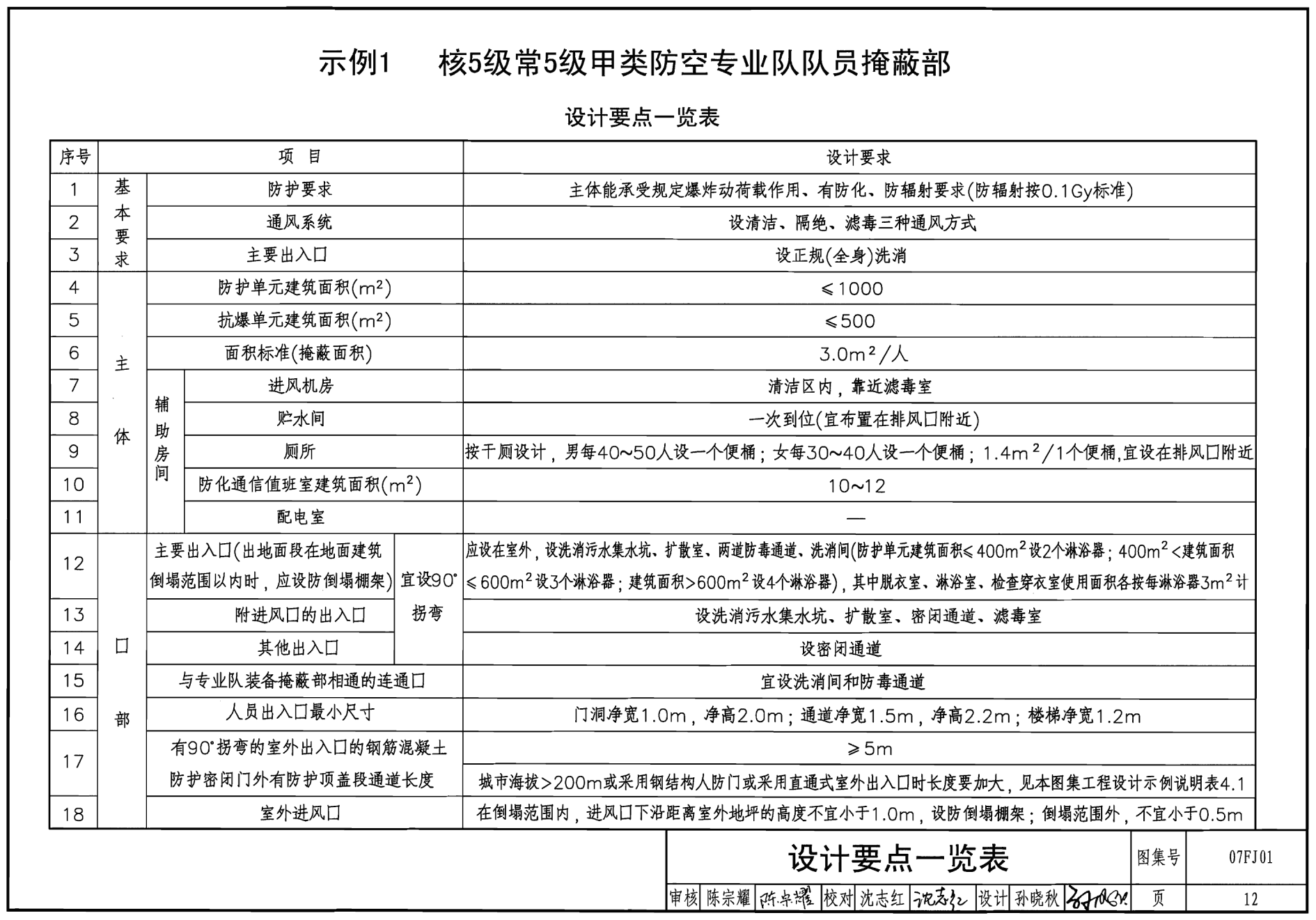

設計要點一覽表	12

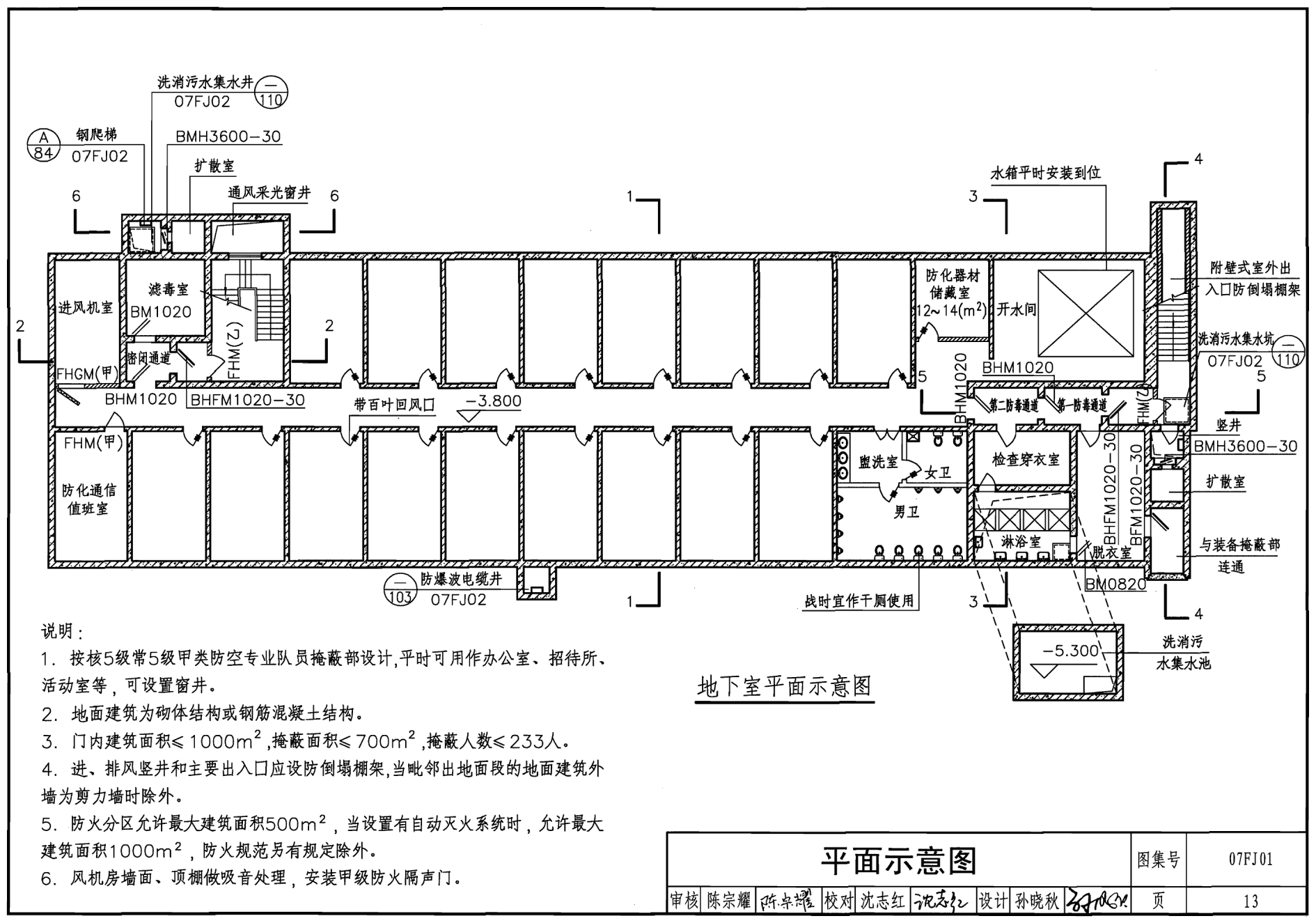

平面示意圖	13

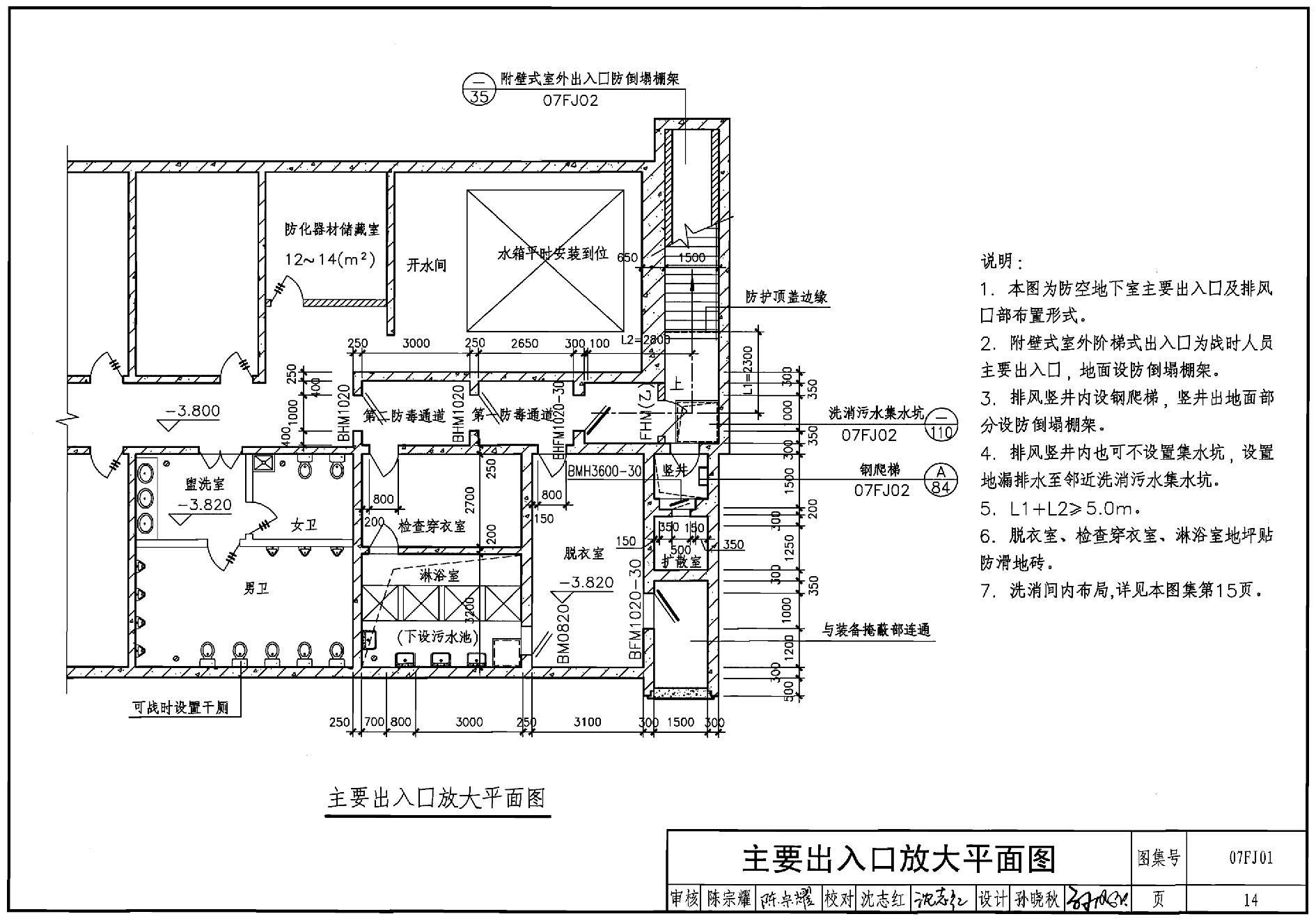

主要出入口放大平面圖	14

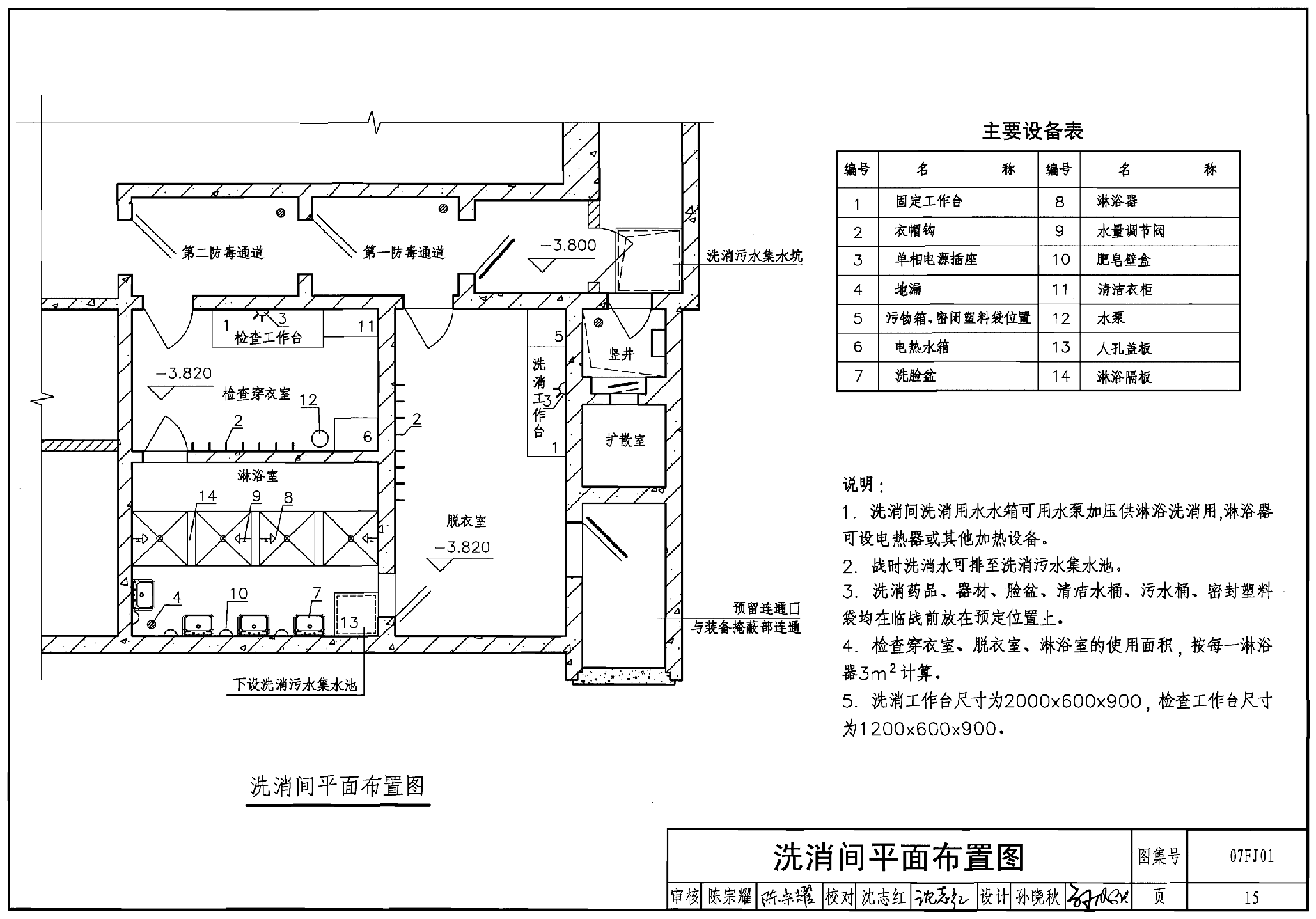

洗消間平面布置圖	15

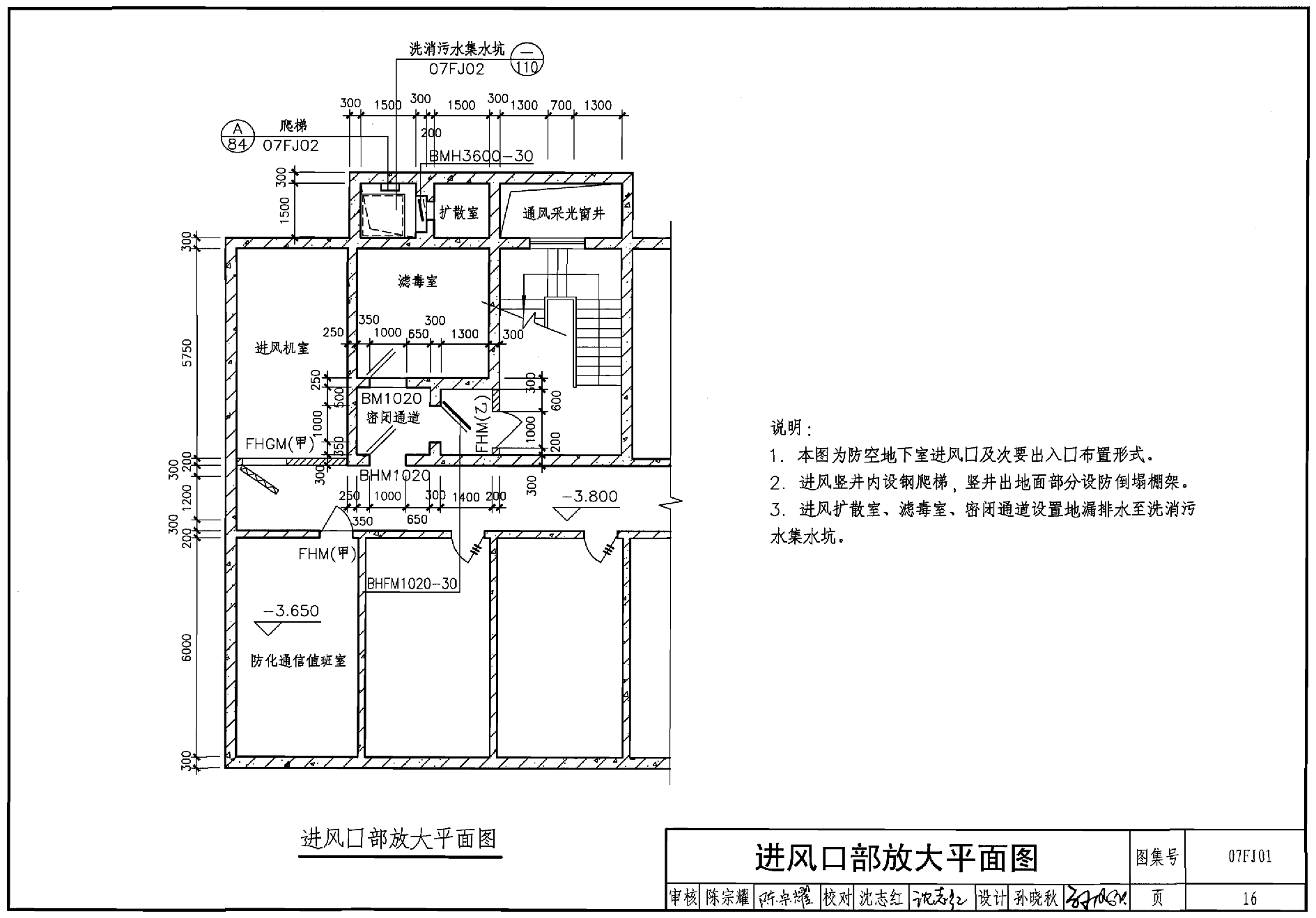

進風口部放大平面圖	16
1－1、2－2、3－3、4－4剖面圖	17
5－5、 6－6剖面圖	18
示例2 核5級常5級甲類防空專業隊裝備掩蔽部
設計要點一覽表	19
平面示意圖	20
1－1、2－2坡道展開剖面圖	21
口部放大平面圖和3－3與、－4剖面圖	22
示例3 核5級常5級甲類一等人員掩蔽所
設計要點一覽表	23
平面示意圖	24
主要出入口放大平面圖	25
進風口部放大平面圖	26
1－1、2－2剖面圖	27
3－3、4－4、5－5剖面圖	28
示例4 核5級常5級甲類二等人員掩蔽所
設計要點一覽表	29
平面示意圖	30
主要出入口放大平面圖	31
進風口部放大平面圖	32
簡易洗消間平面布置圖	33
1－1、2－2、3－3、4－4剖面圖	34
5－5、6－6、7－7剖面圖	35
示例5 核6級常6級甲類二等人員掩蔽所
設計要點一覽表	36
平面示意圖	37
主要出入口、次要出入口放大平面圖	38
進風口部放大平面圖	39
1－1、2－2、3－3剖面圖	40
4－4、5－5、6－6剖面圖	41
示例6 常6級乙類二等人員掩蔽所
設計要點一覽表	42
平面示意圖	43
主要出入口放大平面圖	44
進風口部放大平面圖	45
1－1、2－2、3－3剖面圖	46
4－4、5－5剖面圖	47
示例7 核6級常6級甲類人防物資庫
設計要點一覽表	48
平面示意圖	49
主要出入口、進風口部放大平面圖	50
次要出入口放大平面圖	51
1－1、2－2、3－3剖面圖	52
4－4、5－5、6－6剖面圖	53
示例8 核6級常6級甲類人防汽車庫
設計要點一覽表	54
平面示意圖	55
主要出入口放大平面圖	56
次要出入口放大平面圖	57
1－1、2－2剖面圖	58
3－3、4－4、5－5剖面圖	59
口部設計示例
口部設計示例說明	60
1 室外出入口、連通口、物資運輸口
出入口設計要點一覽表	61
獨立式室外階梯出入口	62
附壁式室外階梯出入口	63
相鄰防護單元合用一個室外出入口	64
自行車坡道出入口	65
汽車坡道出入口	67
連通口和預留連通口	68
物資坡道運輸口	69
物資垂直運輸口	70
2 集氣室
集氣室設計要點一覽表	71
A型集氣室	72
B型集氣室	73
C型集氣室	74
D型集氣室	75
防護密閉門保護措施構造圖	76
防火門設置圖	77
