02R110：燃氣(油)鍋爐房工程設計施工圖集
- 圖集編號
- 02R110
- 圖集名稱
- 燃氣(油)鍋爐房工程設計施工圖集
- 定價
- 91.30 元
- 開本
- 16 開
- 主編單位
- 中元國際工程設計研究院
內容簡介
本圖集適用于新建、改建的民用與工業建筑中，燃氣、燃油鍋爐房的設計與施工安裝。主要內容包括鍋爐房典型設計、工程實例、鍋爐設備施工安裝圖、熱工控制及檢測、配套輔機設備施工安裝圖以及燃氣（油）鍋爐房施工安裝說明。圖集全面、實用，對設計和施工中遇到的一些問題給予了很好的解答，對設計規范化、保證設計質量、提高設計水平、加快設計進度和熱力與環保事業的發展起到了積極促進作用。
目錄
| 總目錄 | 0-1 |
|---|---|
| 總說明 | 0-2～0-3 |
| 第一章 鍋爐房典型設計 | |
| 目錄 | 1-1～4 |
| 說明 | 1-5 |
| 典型布置鍋爐房圖例 | 1-6 |
| 典型設計01 | |
| 3×20t/h蒸汽鍋爐房 | 1-7 |

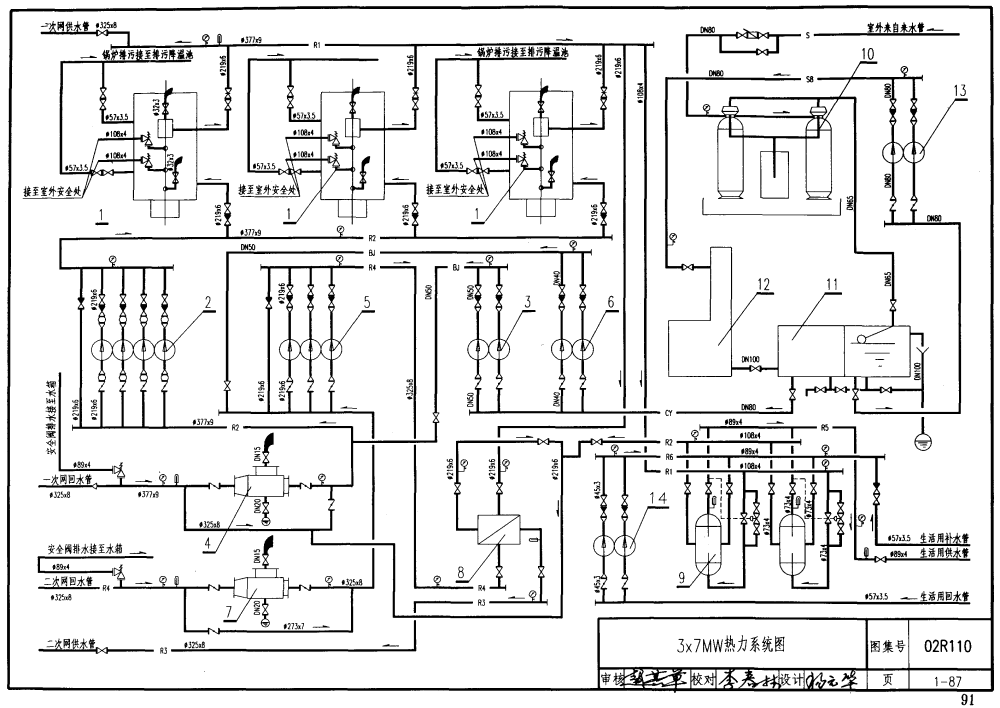

| 3×20t/h熱力系統圖 | 1-8 |
| 3×20t/h平面布置圖 | 1-9 |
| 3×20t/h剖視圖 | 1-10 |
| 典型設計02 | |
| 3×10t/h蒸汽鍋爐房 | 1-11 |
| 3×10t/h熱力系統圖 | 1-12 |
| 3×10t/h平面布置圖 | 1-13 |
| 3×10t/h剖視圖 | 1-14 |
| 典型設計03 | |
| 3×6t/h蒸汽鍋爐房 | 1-15 |
| 3×6t/h熱力系統圖 | 1-16 |
| 3×6t/h平面布置圖 | 1-17 |
| 3×6t/h剖視圖 | 1-18 |
| 典型設計04 | |
| 3×4t/h蒸汽鍋爐房 | 1-19 |
| 3×4t/h熱力系統圖 | 1-20 |
| 3×4t/h平面布置圖 | 1-21 |
| 3×4t/h剖視圖 | 1-22 |
| 典型設計05 | |
| 3×2t/h蒸汽鍋爐房 | 1-23 |
| 3×2t/h熱力系統圖 | 1-24 |
| 3×2t/h平面布置圖 | 1-25 |
| 3×2t/h剖視圖 | 1-26 |
| 典型設計06 | |
| 5×20t/h蒸汽鍋爐房 | 1-27 |
| 5×20t/h熱力系統圖 | 1-28 |
| 5×20t/h平面布置圖 | 1-29 |
| 5×20t/h剖視圖 | 1-30 |
| 典型設計07 | |
| 5×10t/h蒸汽鍋爐房 | 1-31 |
| 5×10t/h熱力系統圖 | 1-32 |
| 5×10t/h平面布置圖 | 1-33 |
| 5×10t/h剖視圖 | 1-34 |
| 典型設計08 | |
| 5×6t/h蒸汽鍋爐房 | 1-35 |
| 5×6t/h熱力系統圖 | 1-36 |
| 5×6t/h平面布置圖 | 1-37 |
| 5×6t/h剖視圖 | 1-38 |
| 典型設計09(帶熱交換) | |
| 3×20t/h蒸汽鍋爐房 | 1-39 |
| 3×20t/h熱力系統圖 | 1-40 |
| 3×20t/h平面布置圖 | 1-41 |
| 3×20t/h剖視圖(一) | 1-42 |
| 3×20t/h剖視圖(二) | 1-43 |
| 典型設計10(帶熱交換) | |
| 3×15t/h蒸汽鍋爐房 | 1-44 |
| 3×15t/h熱力系統圖 | 1-45 |
| 3×15t/h平面布置圖 | 1-46 |
| 3×15t/h剖視圖(一) | 1-47 |
| 3×15t/h剖視圖(二) | 1-48 |
| 典型設計11(帶熱交換) | |
| 3×10t/h蒸汽鍋爐房 | 1-49 |
| 3×10t/h熱力系統圖 | 1-50 |
| 3×10t/h平面布置圖 | 1-51 |
| 3×10t/h剖視圖 | 1-52 |
| 典型設計12 | |
| 3×14MW熱水鍋爐房 | 1-53 |
| 3×14MW熱力系統圖 | 1-54 |
| 3×14MW平面布置圖 | 1-55 |
| 3×14MW二層平面及A-A剖視圖 | 1-56 |
| 3×14MW剖視圖 | 1-57 |
| 典型設計13 | |
| 3×7.0MW熱水鍋爐房 | 1-58 |
| 3×7.0MW熱力系統圖 | 1-59 |

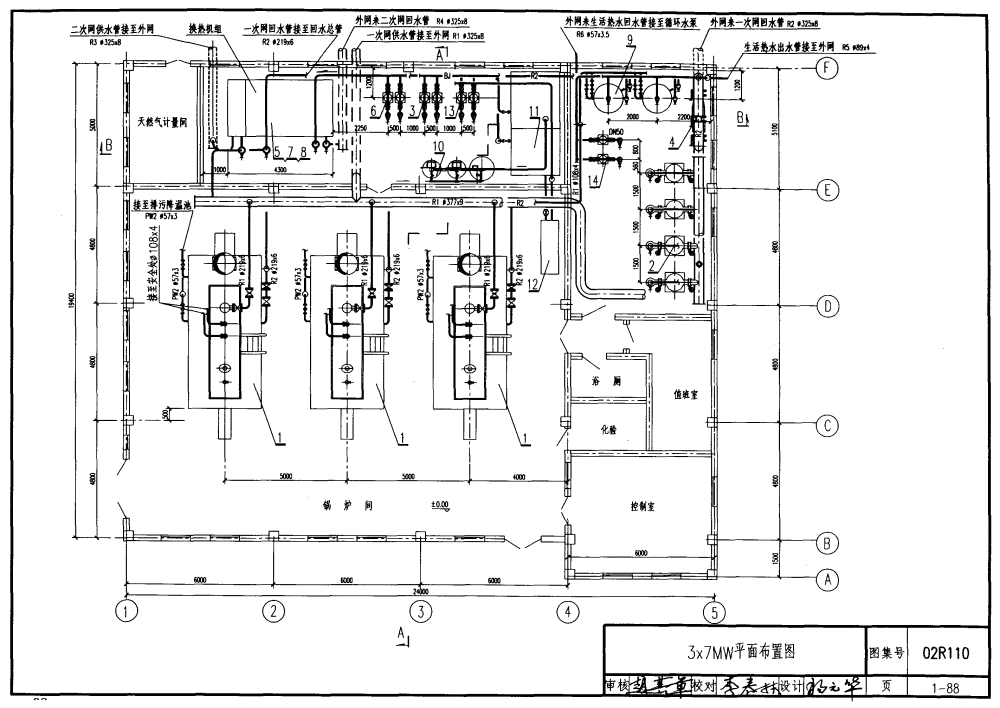

| 3×7.0MW平面布置圖 | 1-60 |

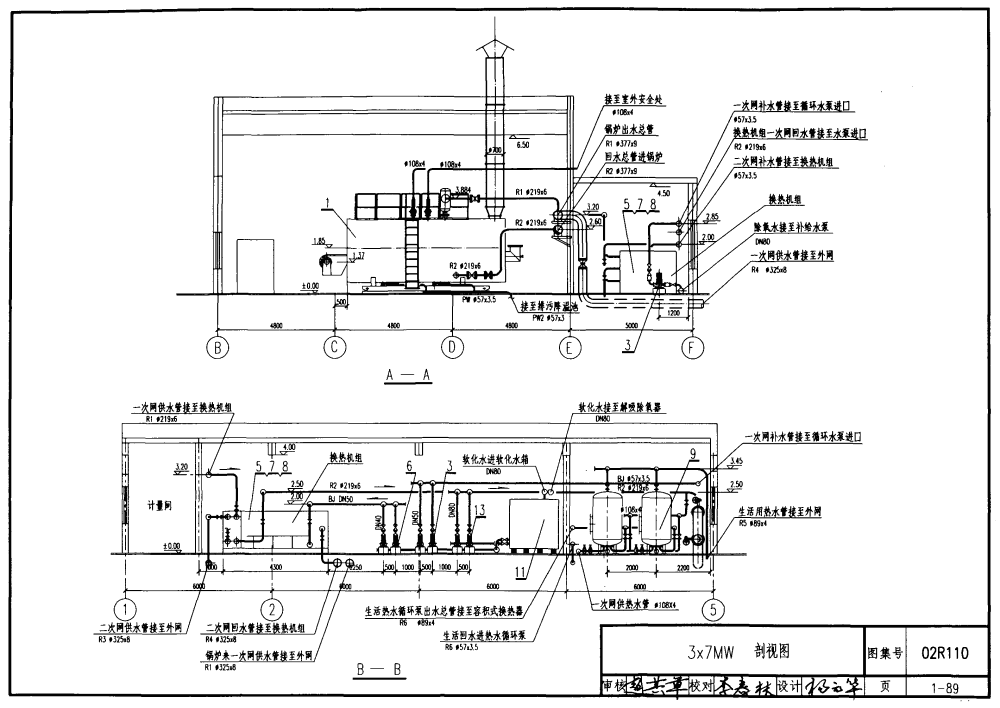

| 3×7.0MW剖視圖 | 1-61 |
| 典型設計14 | |
| 3×4.2MW熱水鍋爐房 | 1-62 |
| 3×4.2MW熱力系統圖 | 1-63 |
| 3×4.2MW平面布置圖 | 1-64 |
| 3×4.2MW剖視圖 | 1-65 |
| 典型設計15 | |
| 3×2.8MW熱水鍋爐房 | 1-66 |
| 3×2.8MW熱力系統圖 | 1-67 |
| 3×2.8MW平面布置圖 | 1-68 |
| 3×2.8MW剖視圖 | 1-69 |
| 典型設計16 | |
| 3×1.4MW熱水鍋爐房 | 1-70 |
| 3×1.4MW熱力系統圖 | 1-71 |
| 3×1.4MW平面布置圖 | 1-72 |
| 3×1.4MW剖視圖 | 1-73 |
| 典型設計17 | |
| 5×14MW熱水鍋爐房 | 1-74 |
| 5×14MW熱力系統圖 | 1-75 |
| 5×14MW平面布置圖 | 1-76 |
| 5×14MW剖視圖 | 1-77 |
| 典型設計18 | |
| 5×7.0MW熱水鍋爐房 | 1-78 |
| 5×7.0MW熱力系統圖 | 1-79 |
| 5×7.0MW平面布置圖 | 1-80 |
| 5×7.0MW剖視圖 | 1-81 |
| 典型設計19 | |
| 5×4.2MW熱水鍋爐房 | 1-82 |
| 5×4.2MW熱力系統圖 | 1-83 |
| 5×4.2MW平面布置圖 | 1-84 |
| 5×4.2MW剖視圖 | 1-85 |

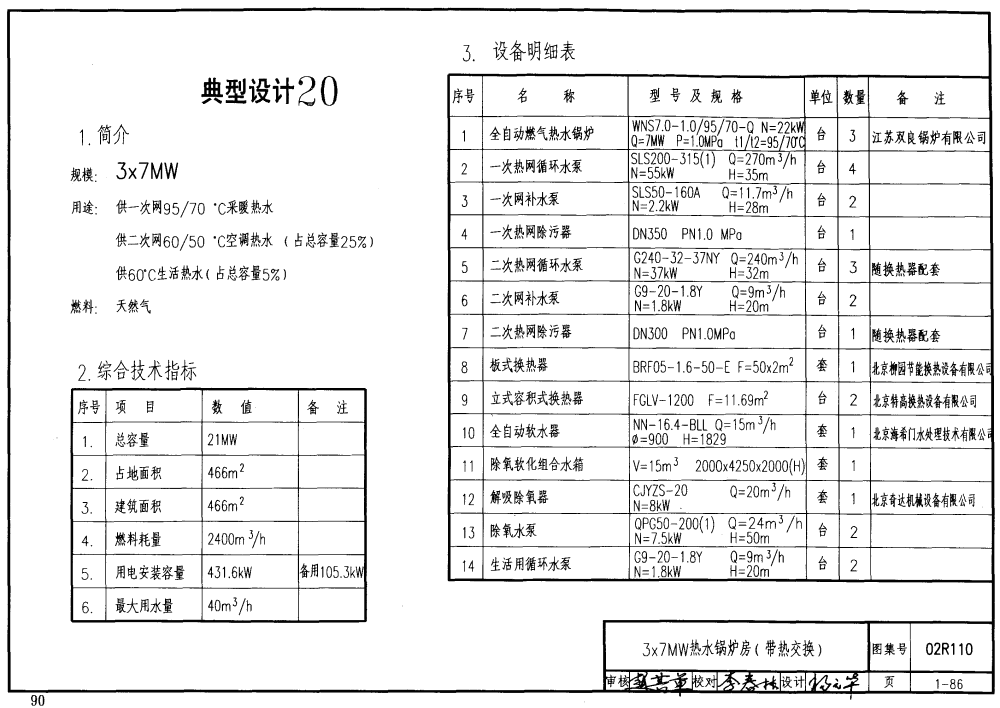

| 典型設計20(帶熱交換) | |
| 3×7.0MW熱水鍋爐房 | 1-86 |
| 3×7.0MW熱力系統圖 | 1-87 |
| 3×7.0MW平面布置圖 | 1-88 |
| 3×7.0MW剖視圖 | 1-89 |
| 典型設計21(帶熱交換) | |
| 3×4.2MW熱水鍋爐房 | 1-90 |
| 3×4.2MW熱力系統圖 | 1-91 |
| 3×4.2MW平面布置圖 | 1-92 |
| 3×4.2MW剖視圖 | 1-93 |
| 第二章 鍋爐房工程實例 | |
| 目錄 | 2-1～4 |
| 說明 | 2-5 |
| 工程實例01 | |
| 5×14MW熱水鍋爐房 | 2-6 |
| 5×14MW熱力系統圖 | 2-7 |
| 5×14MW平面布置圖(一) | 2-8 |
| 5×14MW平面布置圖(二) | 2-9 |
| 5×14MW剖視圖(一) | 2-10 |
| 5×14MW剖視圖(二) | 2-11 |
| 工程實例02 | |
| 4×14MW熱水鍋爐房 | 2-12 |
| 4×14MW熱力系統圖 | 2-13 |
| 4×14MW平面布置圖 | 2-14 |
| 4×14MW剖視圖 | 2-15 |
| 工程實例03 | |
| 2×4t/h＋4×10.5MW鍋爐房 | 2-16 |
| 2×4t/h＋4×10.5MW熱力系統圖 | 2-17 |
| 2×4t/h＋4×10.5MW平面布置圖 | 2-18 |
| 2×4t/h＋4×10.5MW剖視圖(一) | 2-19 |
| 2×4t/h＋4×10.5MW剖視圖(二) | 2-20 |
| 工程實例04 | |
| 3×13t/h＋2×6t/h蒸汽鍋爐房(一) | 2-21 |
| 3×13t/h＋2×6t/h蒸汽鍋爐房(二) | 2-22 |
| 3×13t/h＋2×6t/h熱力系統圖(一) | 2-23 |
| 3×13t/h＋2×6t/h熱力系統圖(二) | 2-24 |
| 3×13t/h＋2×6t/h平面布置圖(一) | 2-25 |
| 3×13t/h＋2×6t/h平面布置圖(二) | 2-26 |
| 3×13t/h＋2×6t/h剖視圖(一) | 2-27 |
| 3×13t/h＋2×6t/h剖視圖(二) | 2-28 |
| 工程實例05 | |
| 4×10t/h蒸汽鍋爐房 | 2-29 |
| 4×10t/h熱力系統圖 | 2-30 |
| 4×10t/h平面布置圖(一) | 2-31 |
| 4×10t/h平面布置圖(二) | 2-32 |
| 4×10t/h剖視圖 | 2-33 |
| 工程實例06 | |
| 3×10t/h蒸汽鍋爐房 | 2-34 |
| 3×10t/h熱力系統圖 | 2-35 |
| 3×10t/h平面布置圖 | 2-36 |
| 3×10t/h剖視圖 | 2-37 |
| 工程實例07 | |
| 4×7MW熱水鍋爐房 | 2-38 |
| 4×7MW熱力系統圖 | 2-39 |
| 4×7MW平面布置圖 | 2-40 |
| 4×7MW剖視圖 | 2-41 |
| 工程實例08 | |
| 2×6.5MW＋1×1.0MW熱水鍋爐房 | 2-42 |
| 2×6.5MW＋1×1.0MW熱力系統圖 | 2-43 |
| 2×6.5MW＋1×1.0MW平面布置圖 | 2-44 |
| 2×6.5MW＋1×1.0MW剖視圖 | 2-45 |
| 工程實例09 | |
| 4×5.6MW＋1×1.5t/h鍋爐房 | 2-46 |
| 4×5.6MW＋1×1.5t/h熱力系統圖 | 2-47 |
| 4×5.6MW＋1×1.5t/h平面布置圖 | 2-48 |
| 4×5.6MW＋1×1.5t/h剖視圖 | 2-49 |
| 工程實例10 | |
| 3×4.2MW＋1×1t/h鍋爐房 | 2-50 |
| 3×4.2MW＋1×1t/h熱力系統圖 | 2-51 |
| 3×4.2MW＋1×1t/h平面布置圖 | 2-52 |
| 3×4.2MW＋1×1t/h剖視圖(一) | 2-53 |
| 3×4.2MW＋1×1t/h剖視圖(二) | 2-54 |
| 工程實例11 | |
| 3×4.1MW熱水鍋爐房 | 2-55 |
| 3×4.1MW熱力系統圖 | 2-56 |
| 3×4.1MW平面布置圖 | 2-57 |
| 3×4.1MW剖視圖 | 2-58 |
| 工程實例12 | |
| 3×2.9MW熱水鍋爐房 | 2-59 |
| 3×2.9MW熱力系統圖 | 2-60 |
| 3×2.9MW平面布置圖 | 2-61 |
| 3×2.9MW剖視圖 | 2-62 |
| 工程實例13 | |
| 3×2.8MW＋1×1t/h鍋爐房 | 2-63 |
| 3×2.8MW＋1×1t/h熱力系統圖 | 2-64 |
| 3×2.8MW＋1×1t/h平面布置圖 | 2-65 |
| 3×2.8MW＋1×1t/h剖視圖(一) | 2-66 |
| 3×2.8MW＋1×1t/h剖視圖(二) | 2-67 |
| 工程實例14 | |
| 3×2.8MW熱水鍋爐房 | 2-68 |
| 3×2.8MW熱力系統圖 | 2-69 |
| 3×2.8MW平面布置圖 | 2-70 |
| 3×2.8MW剖視圖 | 2-71 |
| 工程實例15 | |
| 2×2.1MW熱水鍋爐房 | 2-72 |
| 2×2.1MW熱力系統圖 | 2-73 |
| 2×2.1MW平面布置圖 | 2-74 |
| 2×2.1MW剖視圖 | 2-75 |
| 工程實例16 | |
| 1×1.4MW＋1×0.7MW鍋爐房 | 2-76 |
| 1×1.4MW＋1×0.7MW熱力系統圖 | 2-77 |
| 1×1.4MW＋1×0.7MW平面布置圖 | 2-78 |
| 1×1.4MW＋1×0.7MW剖視圖 | 2-79 |
| 工程實例17 | |
| 3×1.4MW鍋爐房 | 2-80 |
| 3×1.4MW熱力系統圖 | 2-81 |
| 3×1.4MW平面布置圖 | 2-82 |
| 3×1.4MW剖視圖 | 2-83 |
| 工程實例18 | |
| 2×1.4MW＋1×0.7MW熱水鍋爐房 | 2-84 |
| 2×1.4MW＋1×0.7MW熱力系統圖 | 2-85 |
| 2×1.4MW＋1×0.7MW平面布置圖 | 2-86 |
| 2×1.4MW＋1×0.7MW剖視圖 | 2-87 |
| 工程實例19 | |
| 3×0.43MW鍋爐房 | 2-88 |
| 3×0.43MW熱力系統圖 | 2-89 |
| 3×0.43MW平面布置圖 | 2-90 |
| 3×0.43MW剖視圖 | 2-91 |
| 第三章 鍋爐設備 | |
| 目錄 | 3-1～3 |
| 說明 | 3-4 |
| WNS20-1.25-Q(Y)蒸汽鍋爐總圖 | 3-5 |
| WNS20-1.25-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-6 |
| 20t/h蒸汽鍋爐性能表 | 3-7 |
| WNS15-1.25-Q(Y)蒸汽鍋爐總圖 | 3-8 |
| WNS15-1.25-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-9 |
| 15t/h蒸汽鍋爐性能表 | 3-10 |
| WNS12-1.25-Q(Y)蒸汽鍋爐總圖 | 3-11 |
| WNS12-1.25-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-12 |
| 12t/h蒸汽鍋爐性能表 | 3-13 |
| WNS10-1.25-Q(Y)蒸汽鍋爐總圖 | 3-14 |
| WNS10-1.25-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-15 |
| 10t/h蒸汽鍋爐性能表(一) | 3-16 |
| 10t/h蒸汽鍋爐性能表(二) | 3-17 |
| WNS8-1.25-Q(Y)蒸汽鍋爐總圖 | 3-18 |
| WNS8-1.25-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-19 |
| 8t/h蒸汽鍋爐性能表(一) | 3-20 |
| 8t/h蒸汽鍋爐性能表(二) | 3-21 |
| WNS6-1.0-Q(Y)蒸汽鍋爐總圖 | 3-22 |
| WNS6-1.0-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-23 |
| 6t/h蒸汽鍋爐性能表(一) | 3-24 |
| 6t/h蒸汽鍋爐性能表(二) | 3-25 |
| WNS4-1.25-Q(Y)蒸汽鍋爐總圖 | 3-26 |
| WNS4-1.25-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-27 |
| 4t/h蒸汽鍋爐性能表(一) | 3-28 |
| 4t/h蒸汽鍋爐性能表(二) | 3-29 |
| WNS3-1.0-Q(Y)蒸汽鍋爐總圖 | 3-30 |
| WNS3-1.0-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-31 |
| 3t/h蒸汽鍋爐性能表 | 3-32 |
| WNS2-1.25-Q(Y)蒸汽鍋爐總圖 | 3-33 |
| WNS2-1.25-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-34 |
| 2t/h蒸汽鍋爐性能表(一) | 3-35 |
| 2t/h蒸汽鍋爐性能表(二) | 3-36 |
| LSS1-1.0-Q(Y)蒸汽鍋爐總圖 | 3-37 |
| LSS1-1.0-Q(Y)蒸汽鍋爐管道、閥門、儀表圖 | 3-38 |
| 1t/h蒸汽鍋爐性能表(一) | 3-39 |
| 1t/h蒸汽鍋爐性能表(二) | 3-40 |
| WNS14-1.25/130/70-Q(Y)熱水鍋爐總圖 | 3-41 |
| WNS14-1.25/130/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-42 |
| 14MW熱水鍋爐性能表 | 3-43 |
| WNS10.5-1.25/115/70-Q(Y)熱水鍋爐總圖 | 3-44 |
| WNS10.5-1.25/115/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-45 |
| 10.5MW熱水鍋爐性能表 | 3-46 |
| WNS8.4-1.0/115/70-Q(Y)熱水鍋爐總圖 | 3-47 |
| WNS8.4-1.0/115/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-48 |
| 8.4MW熱水鍋爐性能表 | 3-49 |
| WNS7.0-1.0/95/70-Q(Y)熱水鍋爐總圖 | 3-50 |
| WNS7.0-1.0/95/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-51 |
| 7.0MW熱水鍋爐性能表(一) | 3-52 |
| 7.0MW熱水鍋爐性能表(二) | 3-53 |
| WNS5.6-1.0/115/70-Q(Y)熱水鍋爐總圖 | 3-54 |
| WNS5.6-1.0/115/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-55 |
| 5.6MW熱水鍋爐性能表(一) | 3-56 |
| 5.6MW熱水鍋爐性能表(二) | 3-57 |
| WNS4.2-1.0/95/70-Q(Y)熱水鍋爐總圖 | 3-58 |
| WNS4.2-1.0/95/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-59 |
| 4.2MW熱水鍋爐性能表(一) | 3-60 |
| 4.2MW熱水鍋爐性能表(二) | 3-61 |
| WNS2.8-1.0/95/70-Q(Y)熱水鍋爐總圖 | 3-62 |
| WNS2.8-1.0/95/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-63 |
| 2.8MW熱水鍋爐性能表(一) | 3-64 |
| 2.8MW熱水鍋爐性能表(二) | 3-65 |
| WNS2.1-1.0/95/70-Q(Y)熱水鍋爐總圖 | 3-66 |
| WNS2.1-1.0/95/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-6 |
| 2.1MW熱水鍋爐性能表 | 3-68 |
| WNS1.4-1.0/95/70-Q(Y)熱水鍋爐總圖 | 3-69 |
| WNS1.4-1.0/95/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-70 |
| 1.4MW熱水鍋爐性能表(一) | 3-71 |
| 1.4MW熱水鍋爐性能表(二) | 3-72 |
| WNS0.7-0.7/95/70-Q(Y)熱水鍋爐總圖 | 3-73 |
| WNS0.7-0.7/95/70-Q(Y)熱水鍋爐管道、閥門、儀表圖 | 3-74 |
| 0.7MW熱水鍋爐性能表(一) | 3-75 |
| 0.7MW熱水鍋爐性能表(二) | 3-76 |
| ZKW2.8-0.01/90/65-Y(Q)真空熱水鍋爐總圖 | 3-77 |
| ZKW2.8-0.01/90/65-Y(Q)真空熱水鍋爐管道、閥門、儀表圖 | 3-78 |
| ZKW1.4-0.01/90/65-Y(Q)真空熱水鍋爐總圖 | 3-79 |
| ZKW1.4-0.01/90/65-Y(Q)真空熱水鍋爐管道、閥門、儀表圖 | 3-80 |
| ZKW0.7-0.01/90/65-Y(Q)真空熱水鍋爐總圖 | 3-81 |
| ZKW0.7-0.01/90/65-Y(Q)真空熱水鍋爐管道、閥門、儀表圖 | 3-82 |
| 法國阿爾斯通 CFS型系列蒸汽鍋爐數據表 | 3-83 |
| 法國阿爾斯通 CFS型系列蒸汽鍋爐性能參數表 | 3-84 |
| 法國阿爾斯通 DFS-EC型系列熱水鍋爐數據表 | 3-85 |
| 法國阿爾斯通 DFS-EC型系列熱水鍋爐性能參數表 | 3-86 |
| 法國德地氏 GTE500系列熱水鍋爐數據表 | 3-87 |
| 第四章 熱工控制及檢測 | |
| 目錄 | 4-1 |
| 說明 | 4-2 |
| 鍋爐熱工檢測及自動調節系統圖例及文字符號 | 4-3 |

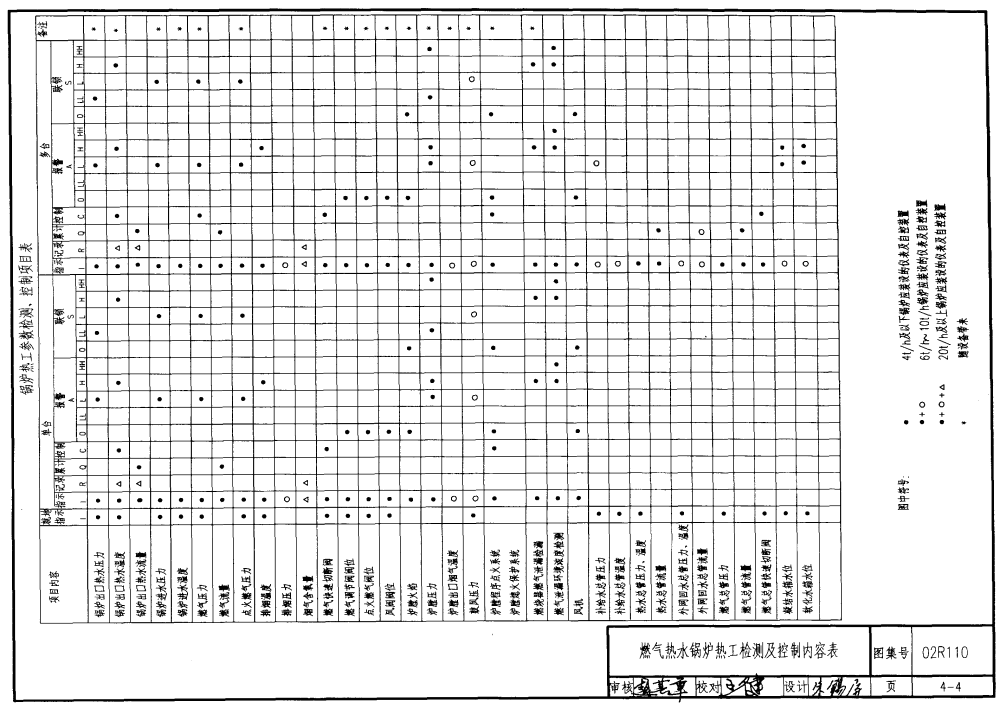

| 燃氣熱水鍋爐熱工參數檢測及控制內容表 | 4-4 |
| 燃氣蒸汽鍋爐熱工參數檢測及控制內容表 | 4-5 |
| 燃油熱水鍋爐熱工參數檢測及控制內容表 | 4-6 |
| 燃油蒸汽鍋爐熱工參數檢測及控制內容表 | 4-7 |
| 單臺燃氣熱水鍋爐熱工檢測及自動調節系統圖 | 4-8 |
| 單臺燃氣蒸汽鍋爐熱工檢測及自動調節系統圖 | 4-9 |
| 單臺燃油熱水鍋爐熱工檢測及自動調節系統圖 | 4-10 |
| 單臺燃油蒸汽氣熱鍋爐熱工檢測及自動調節系統圖 | 4-11 |
| 多臺燃氣熱水鍋爐微機監控系統圖 | 4-12 |
| 多臺燃氣蒸汽鍋爐微機監控系統圖 | 4-13 |
| 多臺燃油熱水鍋爐微機監控系統圖 | 4-14 |
| 多臺燃油蒸汽氣熱鍋爐微機監控系統圖 | 4-15 |
| 熱力除氧器熱工檢測及自動調節系統圖 | 4-16 |
| 真空除氧器熱工檢測及自動調節系統圖 | 4-17 |
| 補水定壓系統熱工檢測及自動調節系統圖 | 4-18 |
| 溫度測量及自動調節系統單元接線圖 | 4-19 |
| 壓力測量及自動調節系統單元接線圖 | 4-20 |
| 流量測量系統單元接線圖 | 4-21 |
| 熱量測量系統單元接線圖 | 4-22 |
| 液位測量及自動調節系統單元接線圖 | 4-23 |
| 可燃氣體泄漏濃度測量及報警系統單元接線圖 | 4-24 |
| 信號報警系統單元接線圖 | 4-25 |
| 微機集散控制系統(DCS)網絡結構圖(一) | 4-26 |
| 微機集散控制系統(DCS)網絡結構圖(二) | 4-27 |
| DCS系統測量及自動調節系統單元接線圖 | 4-28 |
| 第五章 燃氣(油)鍋爐用配套輔機 | |
| 目錄 | 5-1 |
| 說明 | 5-2 |
| A型地埋式儲油罐 | 5-3 |
| A型地埋式儲油罐安裝尺寸及接管表 | 5-4 |
| 圓形日用油箱(V＝1.0m3) | 5-5 |
| 立式貯油罐 | 5-6 |
| 燃油過濾器 | 5-7 |
| 雙門底閥、卸油接頭 | 5-8 |
| SCZ50-A阻火透氣帽、DN50阻火呼吸閥 | 5-9 |
| 重力防爆門、抽風控制器 | 5-10 |
| 電動式風煙道蝶閥 | 5-11 |
| 拉鏈式風煙道蝶閥 | 5-12 |
| 手動風煙道蝶閥、煙道水封裝置 | 5-13 |
| 調壓箱 | 5-14 |
| 調壓計量站的設計和選型注意事項 | 5-15 |
| 燃氣調壓計量站設備參數表 | 5-16 |
| 調壓計量裝置500～2500m3/h | 5-17 |
| 調壓計量裝置4000～8000m3/h | 5-18 |
| RYQ型燃油、燃氣鍋爐煙囪消聲器 | 5-19 |
| BT35型防爆軸流風機性能表(一) | 5-20 |
| BT35型防爆軸流風機性能表(二) | 5-21 |
| KCB型油泵性能表 | 5-22 |
| 第六章 施工安裝說明 | |
| 目錄、說明(一) | 6-1 |
| 說明(二) | 6-2 |
| 說明(三) | 6-3 |
| 說明(四) | 6-4 |
