06R201：直燃型溴化鋰吸收式制冷（溫）水機房設計與安裝
- 圖集編號
- 06R201
- 圖集名稱
- 直燃型溴化鋰吸收式制冷（溫）水機房設計與安裝
- 定價
- 57.00 元
- 開本
- 16 開
- 主編單位
- 中國中元國際工程公司
內容簡介
本圖集適用于民用及工業建筑中以燃?xì)馊加椭苯尤紵秊闊嵩?，以水為制冷劑，溴化鋰溶液為吸收液，交替或同時制取空調、工藝用冷水及生活熱水的直燃型溴化鋰吸收式制冷（溫）機房工程。內容有賓館、酒店、展覽廳、醫院、寫字樓、體育館、商店等建筑的區域供冷工程典型示例和工程實例、機房配套設施、熱工控制及檢測、施工設計說明及安裝要求。裝機容量350kW～31500kW。內容全面，使用方便，適用范圍廣，可供工程設計、施工、監理、運行管理等參考使用。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 7 |
| 設計選用說明 | 10 |
| 直燃機機房設計要求 | 15 |
| 制冷系統運行流程圖 | 19 |
| 制冷系統停機流程圖 | 20 |
| 制冷系統故障停機流程圖 | 21 |
| 直燃機房配套設施說明 | 22 |
| 燃燒系統示意圖（燃油型） | 26 |
| 燃燒系統示意圖（燃天然氣型） | 27 |
| 排煙系統布置示意圖 | 28 |
| 圖例 | 29 |

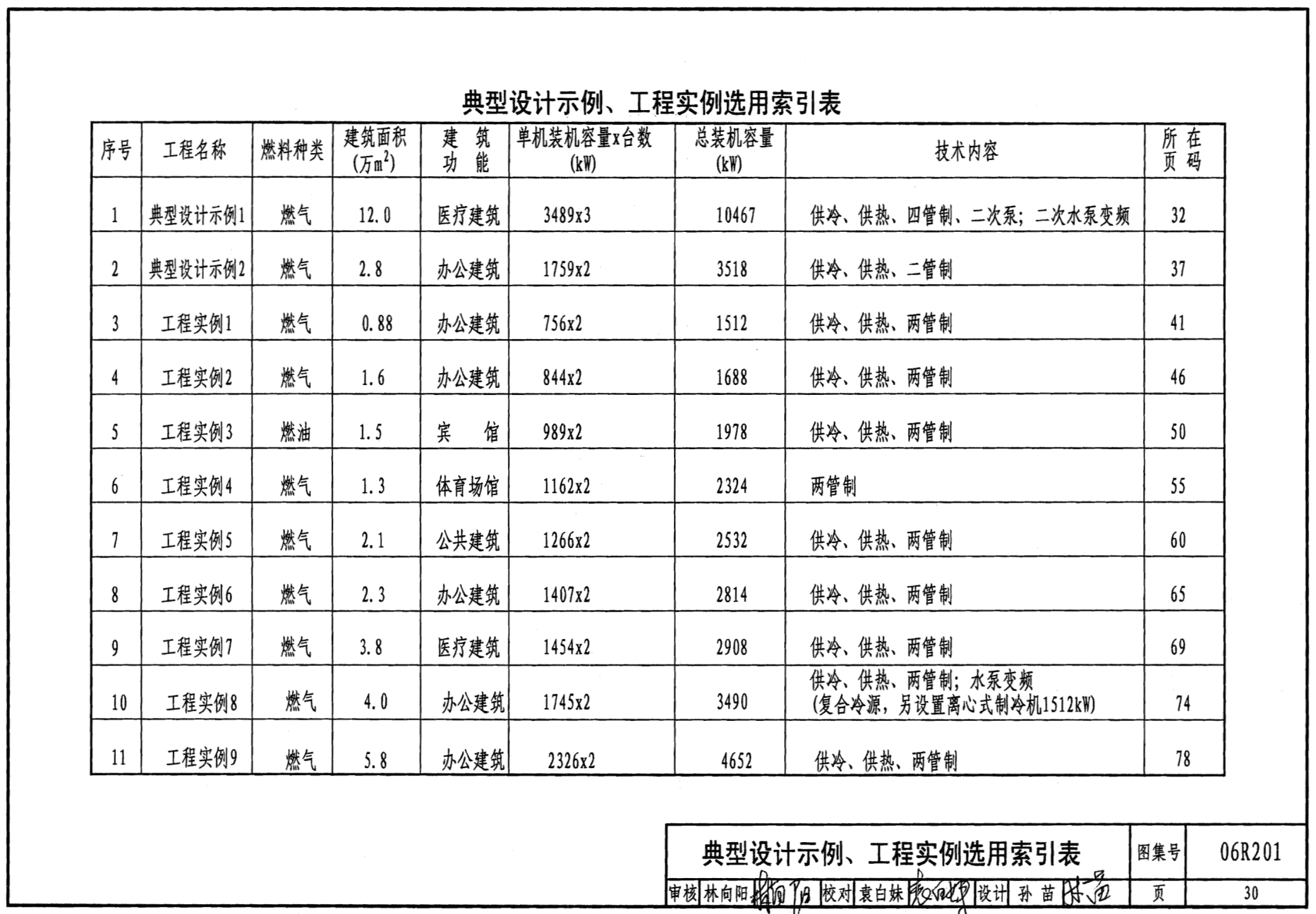

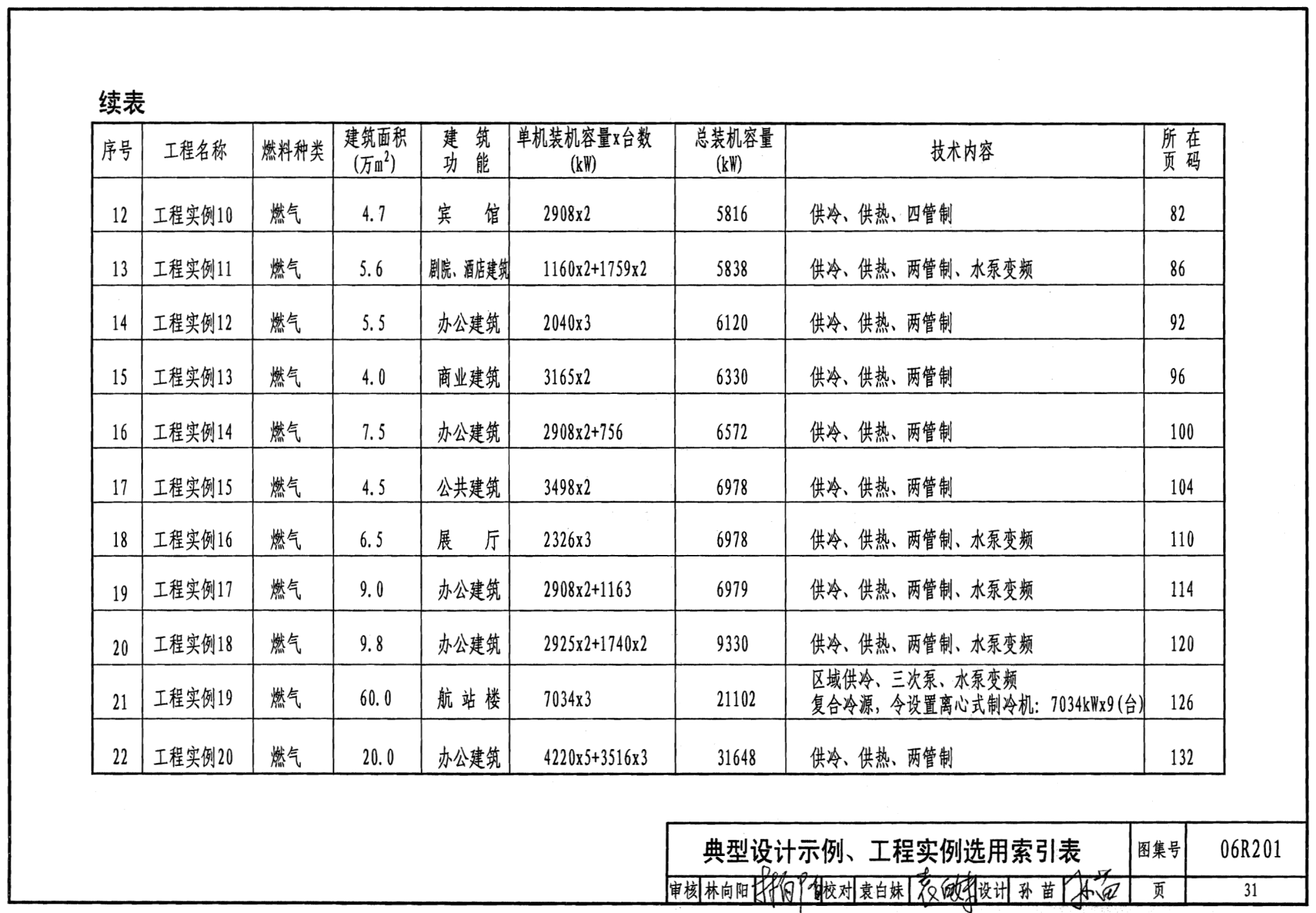

| 典型示例、工程實例索引表 | 30 |
| 直燃機房典型示例 | |
| 典型設計示例1 | |
| 總裝機容量10467kW技術說明 | 32 |
| 總裝機容量10467kW空調水系統流程圖 | 33 |
| 總裝機容量10467kW機房空調水管平面圖 | 34 |
| 總裝機容量10467kW機房通風平面圖 | 35 |
| 總裝機容量10467kW機房剖面圖 | 36 |
| 典型設計示例2 | |
| 總裝機容量3518kW技術說明 | 37 |

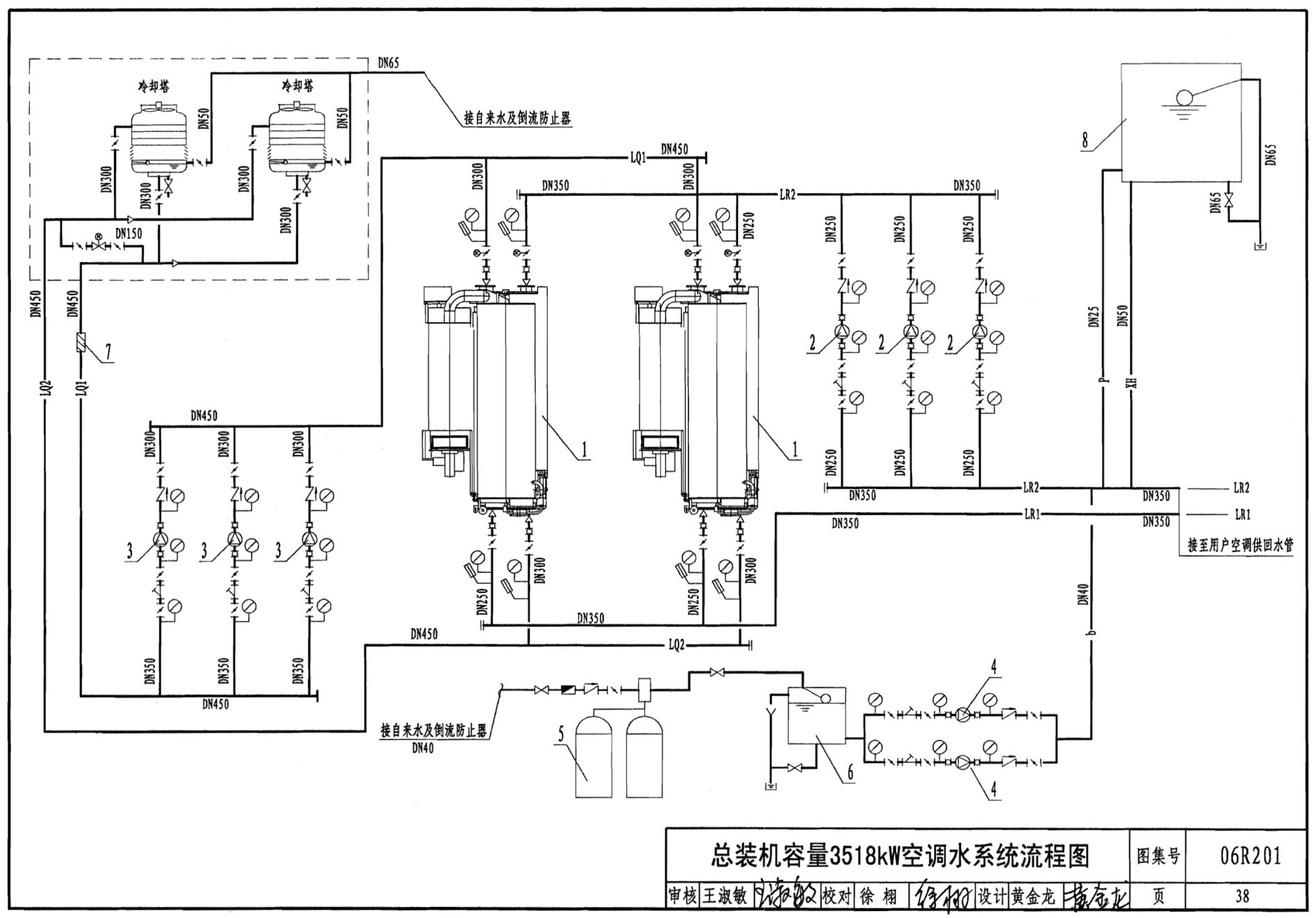

| 總裝機容量3518kW空調水系統流程圖 | 38 |
| 總裝機容量3518kW機房空調水管平面圖 | 39 |
| 總裝機容量3518kW機房剖面圖 | 40 |
| 工程實例1 | |
| 總裝機容量1512kW技術說明 | 41 |
| 總裝機容量1512kW空調水系統流程圖 | 42 |
| 總裝機容量1512kW機房空調水管平面圖 | 43 |
| 總裝機容量1512kW機房剖面圖 | 44 |
| 工程實例2 | |
| 總裝機容量1688kW技術說明 | 46 |
| 總裝機容量1688kW空調水系統流程圖 | 47 |
| 總裝機容量1688kW機房空調水管平面圖 | 48 |
| 總裝機容量1688kW機房剖面圖 | 49 |
| 工程實例3 | |
| 總裝機容量1978kW技術說明 | 50 |
| 總裝機容量1978kW空調水系統流程圖 | 51 |
| 總裝機容量1978kW機房空調水管平面圖 | 52 |
| 總裝機容量1978kW機房剖面圖 | 53 |
| 工程實例4 | |
| 總裝機容量2326kW技術說明 | 55 |
| 總裝機容量2326kW空調水系統流程圖 | 56 |
| 總裝機容量2326kW機房空調水管平面圖 | 57 |
| 總裝機容量2326kW機房剖面圖 | 59 |
| 工程實例5 | |
| 總裝機容量2532kW技術說明 | 60 |
| 總裝機容量2532kW空調水系統流程圖 | 61 |
| 總裝機容量2532kW機房空調水管平面圖 | 62 |
| 總裝機容量2532kW機房剖面圖 | 63 |
| 工程實例6 | |
| 總裝機容量2814kW技術說明 | 65 |
| 總裝機容量2814kW空調水系統流程圖 | 66 |
| 總裝機容量2814kW機房空調水管平面圖 | 67 |
| 總裝機容量2814kW機房剖面圖 | 68 |
| 工程實例7 | |
| 總裝機容量2908kW技術說明 | 69 |
| 總裝機容量2908kW空調水系統流程圖 | 70 |
| 總裝機容量2908kW機房空調水管平面圖 | 71 |
| 總裝機容量2908kW機房剖面圖 | 72 |
| 工程實例8 | |
| 總裝機容量3490kW技術說明 | 74 |
| 總裝機容量3490kW空調水系統流程圖 | 75 |
| 總裝機容量3490kW機房空調水管平面圖 | 76 |
| 總裝機容量3490kW機房剖面圖 | 77 |
| 工程實例9 | |
| 總裝機容量4652kW技術說明 | 78 |
| 總裝機容量4652kW空調水系統流程圖 | 79 |
| 總裝機容量4652kW機房空調水管平面圖 | 80 |

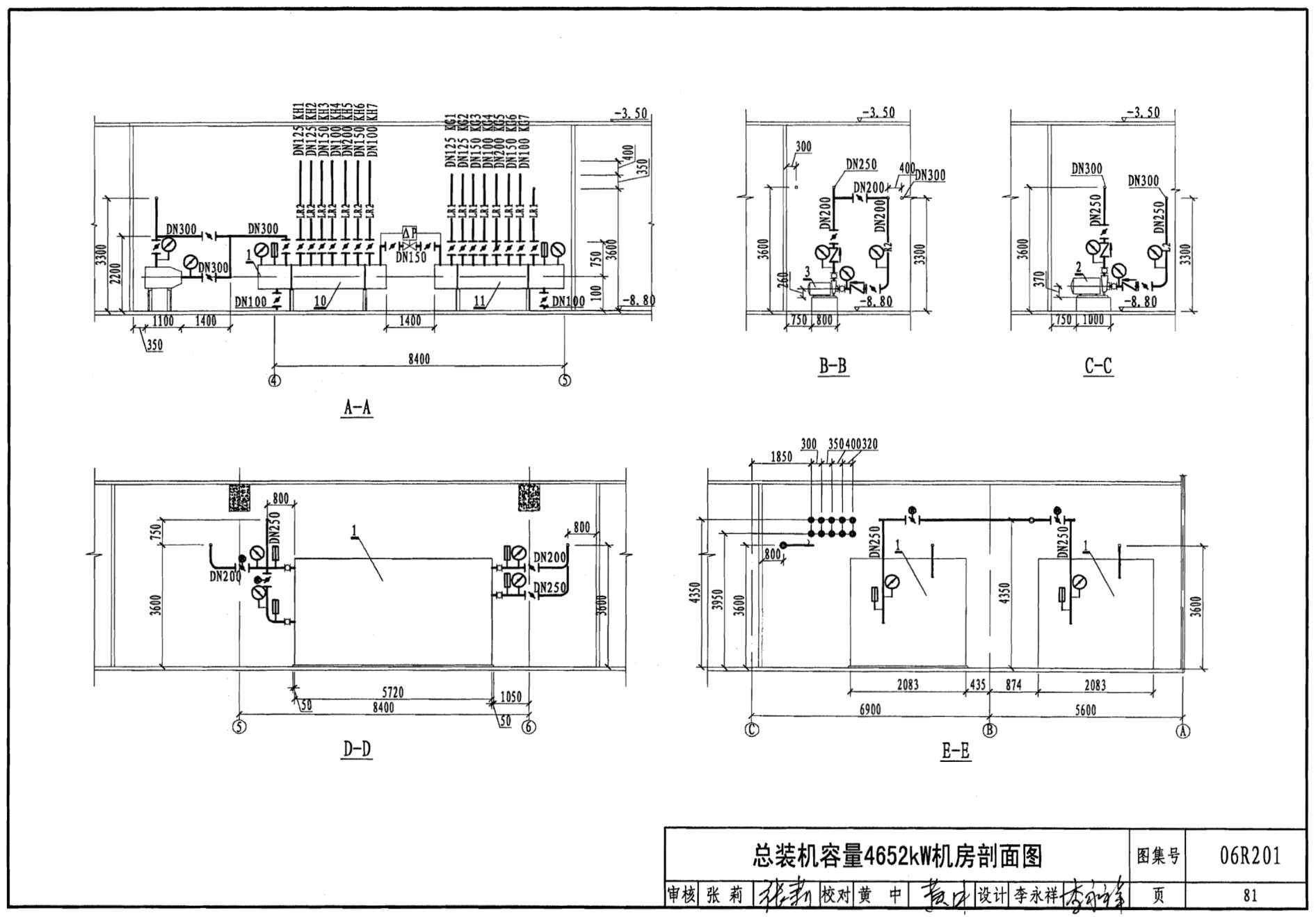

| 總裝機容量4652kW機房剖面圖 | 81 |
| 工程實例10 | |
| 總裝機容量5816kW技術說明 | 82 |
| 總裝機容量5816kW空調水系統流程圖 | 83 |
| 總裝機容量5816kW機房空調水管平面圖 | 84 |
| 總裝機容量5816kW機房剖面圖 | 85 |
| 工程實例11 | |
| 總裝機容量5838kW技術說明 | 86 |
| 總裝機容量5838kW空調水系統流程圖 | 87 |
| 總裝機容量5838kW機房空調設備平面圖 | 89 |
| 總裝機容量5838kW機房空調水管平面圖 | 90 |
| 總裝機容量5838kW機房剖面圖 | 91 |
| 工程實例12 | |
| 總裝機容量6120kW技術說明 | 92 |
| 總裝機容量6120kW空調水系統流程圖 | 93 |
| 總裝機容量6120kW機房空調水管平面圖 | 94 |
| 總裝機容量6120kW機房剖面圖 | 95 |
| 工程實例13 | |
| 總裝機容量6330kW技術說明 | 96 |
| 總裝機容量6330kW空調水系統流程圖 | 97 |
| 總裝機容量6330kW機房空調水管平面圖 | 98 |
| 總裝機容量6330kW機房剖面圖 | 99 |
| 工程實例14 | |
| 總裝機容量6572kW技術說明 | 100 |
| 總裝機容量6572kW空調水系統流程圖 | 101 |
| 總裝機容量6572kW機房空調水管平面圖 | 102 |
| 總裝機容量6572kW機房剖面圖 | 103 |
| 工程實例15 | |
| 總裝機容量6978kW技術說明 | 104 |
| 總裝機容量6978kW空調水系統流程圖 | 105 |
| 總裝機容量6978kW機房空調水管平面圖 | 106 |
| 總裝機容量6978kW機房剖面圖 | 107 |
| 工程實例16 | |
| 總裝機容量6978kW技術說明 | 110 |
| 總裝機容量6978kW空調水系統流程圖 | 111 |
| 總裝機容量6978kW機房空調水管平面圖 | 112 |
| 總裝機容量6978kW機房剖面圖 | 113 |
| 工程實例17 | |
| 總裝機容量6979kW技術說明 | 114 |
| 總裝機容量6979kW空調水系統流程圖 | 115 |
| 總裝機容量6979kW機房空調水管平面圖 | 116 |
| 總裝機容量6979kW機房剖面圖 | 117 |
| 工程實例18 | |
| 總裝機容量9300kW技術說明 | 120 |
| 總裝機容量9300kW空調水系統流程圖 | 121 |
| 總裝機容量9300kW機房空調水管平面圖 | 123 |
| 總裝機容量9300kW機房剖面圖 | 125 |
| 工程實例19 | |
| 總裝機容量21102kW技術說明 | 126 |
| 總裝機容量21102kW空調水系統流程圖 | 127 |
| 總裝機容量21102kW機房空調水管平面圖 | 128 |
| 總裝機容量21102kW機房剖面圖 | 131 |
| 工程實例20 | |
| 總裝機容量31648kW技術說明 | 132 |
| 總裝機容量31648kW空調水系統流程圖 | 133 |
| 總裝機容量31648kW機房空調水管平面圖 | 135 |
| 總裝機容量31648kW水泵房空調水管平面圖 | 136 |
| 總裝機容量31648kW機房剖面圖 | 137 |
| 直燃機設備選用 | |
| 直燃機設備選用說明 | 139 |
| 465－528kW直燃機技術參數表 | 140 |
| 582－633kW直燃機技術參數表 | 141 |
| 739－756kW直燃機技術參數表 | 142 |
| 844－879kW直燃機技術參數表 | 143 |
| 985－1055kW直燃機技術參數表 | 144 |
| 1125－1163kW直燃機技術參數表 | 145 |
| 1266kW直燃機技術參數表 | 146 |
| 1407－1454kW直燃機技術參數表 | 147 |
| 1583kW直燃機技術參數表 | 148 |
| 1745－1759kW直燃機技術參數表 | 149 |
| 1970－2110kW直燃機技術參數表 | 150 |
| 2321－2462kW直燃機技術參數表 | 151 |
| 3489-3517kW直燃機技術參數表 | 152 |
| 4220－4652kW直燃機技術參數表 | 153 |
| 5815－7034kW直燃機技術參數表 | 154 |
| 16DNH系列（528～3516kW）直燃機外形尺寸圖 | 155 |
| 16DNH系列（528～3516kW）直燃機外形尺寸表 | 156 |
| 16DNH系列（528～3516kW）直燃機安裝基礎圖表 | 157 |

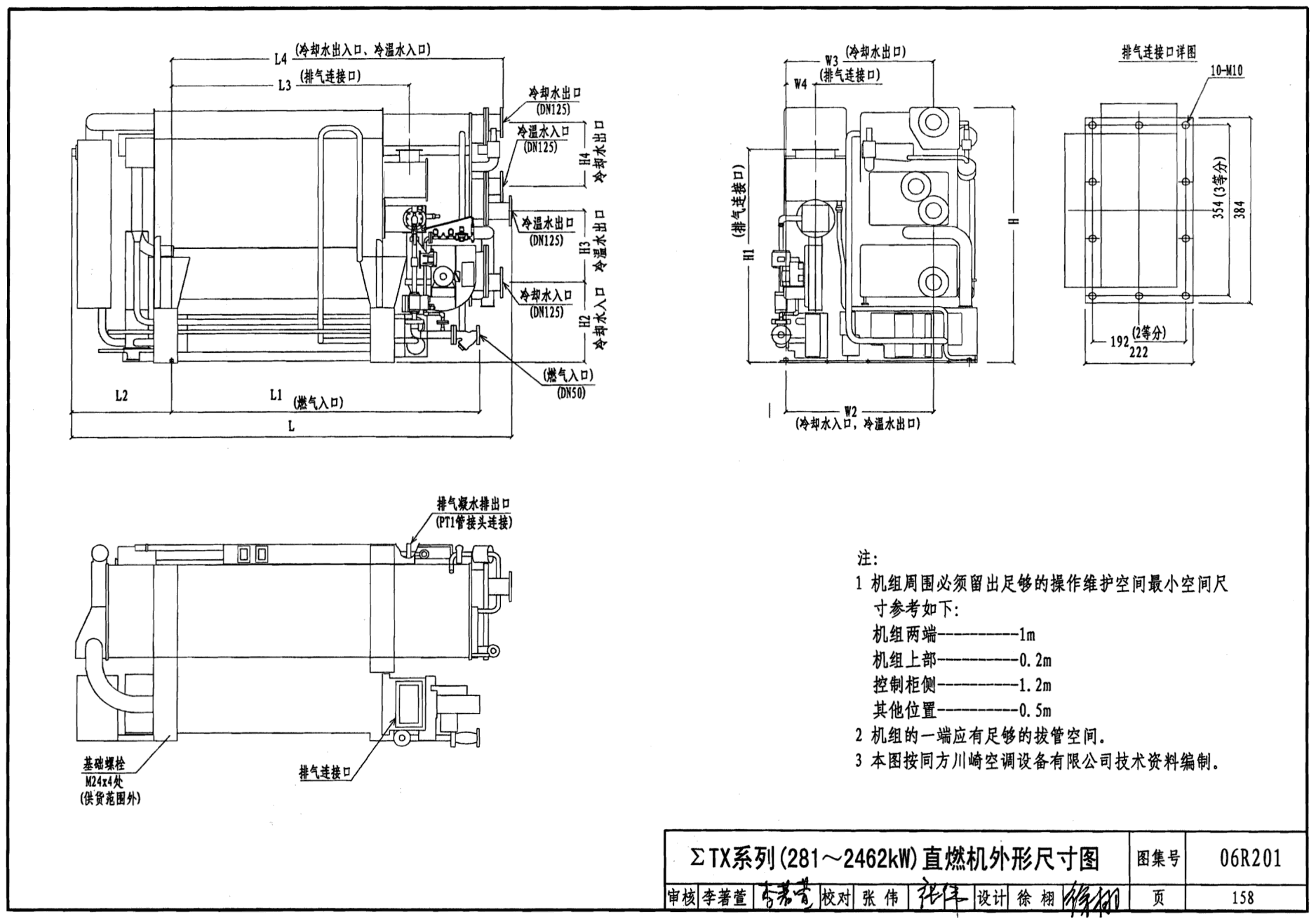

| ΣTX系列（281～2462kW）直燃機外形尺寸圖 | 158 |
| ΣTX系列（281～2462kW）直燃機外形尺寸表 | 159 |
| ΣTX系列（281～2462kW）直燃機安裝基礎圖表 | 160 |
| 熱工控制與檢測 | |
| 熱工控制及檢測說明 | 162 |
| 熱工控制及檢測文字符號與圖例 | 163 |
| 直燃機熱工檢測與控制內容表 | 164 |
| 直燃機對外接口示意圖 | 166 |
| 多臺直燃機組監控系統圖 | 167 |
| 多臺直燃機組監控系統圖（二級泵系統） | 168 |
| 計算機網絡結構示意圖（BAS系統） | 169 |
| 計算機網絡結構示意圖（DCS系統） | 170 |
| 可燃?xì)怏w報警聯動控制系統圖 | 171 |
| 施工安裝及運行說明 | 172 |
