05J624-1：百葉窗（一）
- 圖集編號
- 05J624-1
- 圖集名稱
- 百葉窗（一）
- 定價
- 25.00 元
- 開本
- 16 開
- 主編單位
- 中冶京誠工程技術有限公司
- 中國建筑標準設計研究院
內容簡介
本圖集適用于有通風、采光、遮陽、防雨、防沙、遮光要求的工業與民用建筑。
本圖集的內容分為固定和活動兩大類百葉窗。包括鋼、不銹鋼、鋁合金、塑料、玻璃、木、遮光、防雨、防沙、平開活動等類型?；顒?dòng)百葉窗可控制百葉片的啟閉角度，調節通風量，具有較好的采光和遮陽效果。控制方式分為手動和電動兩種形式。
圖集由說明，選用表，平、立、剖面圖，安裝節點詳圖及相關技術資料等部分組成。
本圖集有以下幾個特點： 1、圖集包括的百葉窗類型多樣、內容豐富，對不同的材質、功能和啟閉形式有比較全面的介紹，能夠滿足設計選用的需要。 2、圖集在百葉窗的材質方面增加了不銹鋼、鋁合金、玻璃等類型，在功能方面增加了遮光、防沙、活動平開等內容，擴大了圖集的適用范圍。 3、本圖集百葉窗采用新材料、新技術、新工藝，產品專業性強，設計合理，便于設計選用和施工安裝。尤其適用于有節能要求的建筑。
備注
代替J733、CJ737(一)、(二)、CJ740(一)、(二)
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 3 |

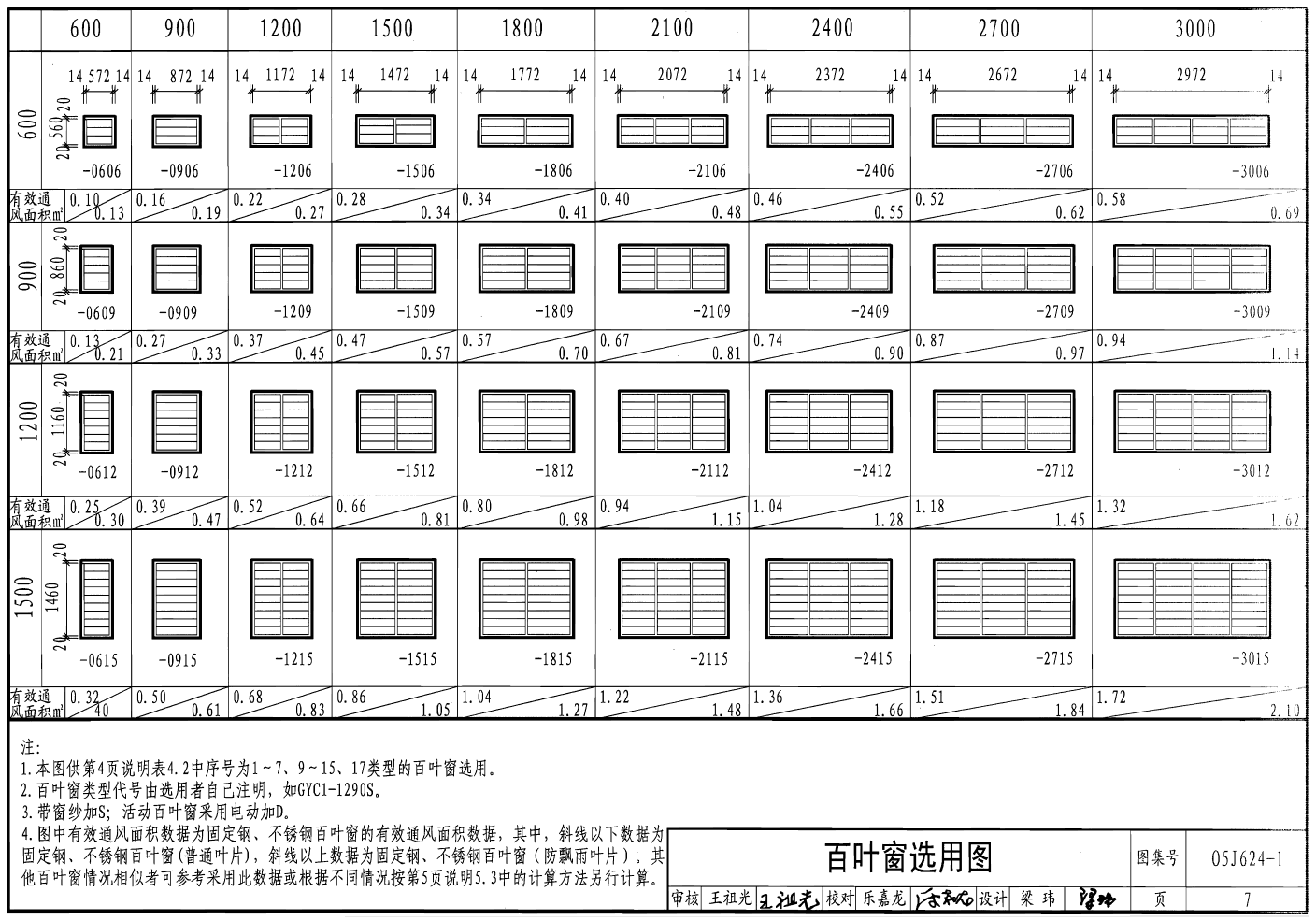

| 百葉窗選用圖 | 7 |
| 百葉窗組合選用圖 | 10 |
| 固定、活動木百葉窗選用圖 | 13 |
| 平開活動塑料、木百葉窗選用圖 | 15 |
| 固定百葉窗 | |

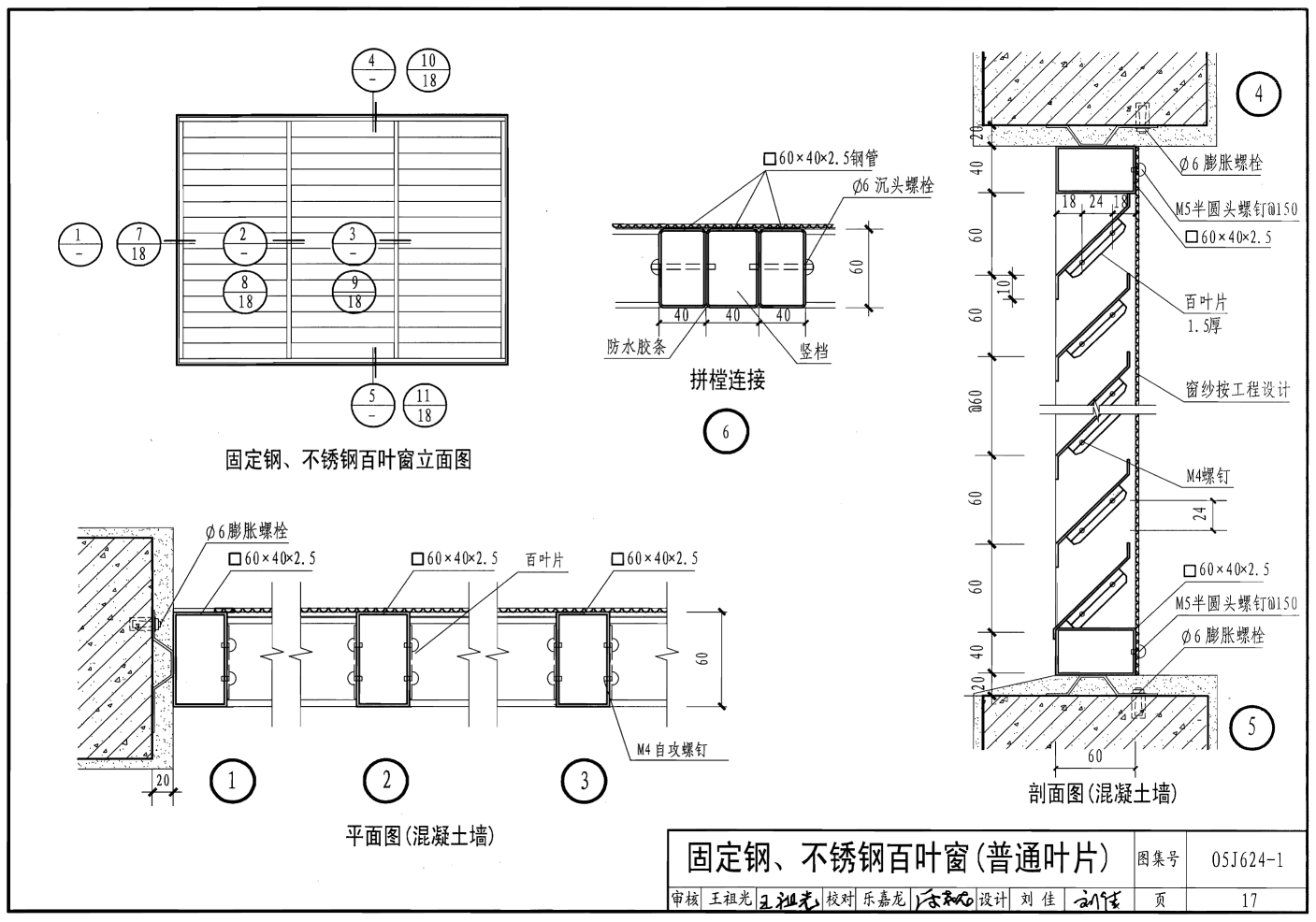

| 固定鋼、不銹鋼百葉窗（普通葉片） | 17 |
| 固定鋼、不銹鋼百葉窗（防飄雨葉片） | 19 |
| 固定鋼、不銹鋼百葉窗葉片、埋件詳圖 | 21 |
| 固定鋁合金百葉窗 | 22 |
| 固定塑料百葉窗 | 23 |
| 固定玻璃百葉窗 | 24 |
| 固定木百葉窗 | 25 |
| 固定遮光鋼百葉窗（橫向） | 26 |
| 固定遮光鋼百葉窗（豎向） | 27 |
| 固定遮光鋁合金百葉窗 | 28 |
| 活動百葉窗 | |
| 活動鋼、不銹鋼百葉窗 | 29 |
| 活動鋼、不銹鋼百葉窗開關器示意圖 | 31 |
| 活動鋼、不銹鋼百葉窗鋼框拼裝節點 | 32 |
| 活動鋼、不銹鋼百葉窗鋼框安裝節點 | 33 |
| 活動鋼、不銹鋼百葉片、披水詳圖 | 34 |
| 活動百葉窗固定夾詳圖 | 35 |
| 活動鋼、不銹鋼百葉窗防護窗柵安裝節點 | 36 |
| 活動鋼、不銹鋼百葉窗紗窗安裝節點 | 37 |

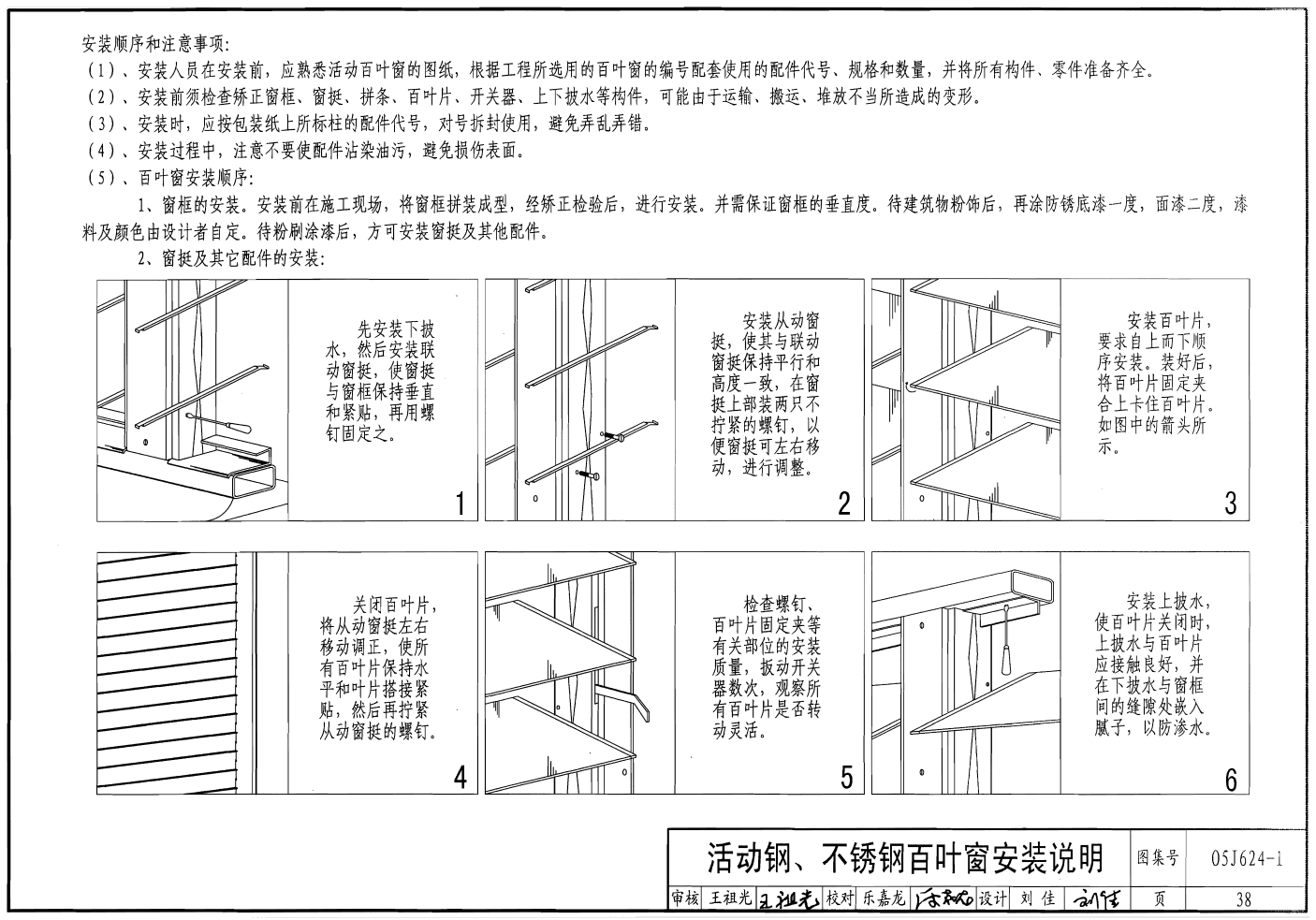

| 活動鋼、不銹鋼百葉窗安裝說明 | 38 |
| 活動鋼合金、木、塑料百葉窗實例照片 | 39 |
| 活動鋁合金百葉窗（電動） | 40 |
| 活動鋁合金百葉窗（手動） | 41 |
| 活動塑料百葉窗（電動） | 42 |
| 活動塑料百葉窗（手動） | 43 |
| 活動玻璃百葉窗實例照片 | 44 |
| 活動玻璃百葉窗（電動） | 46 |
| 活動玻璃百葉窗（手動） | 48 |
| 活動玻璃百葉窗窗框、連接件詳圖 | 49 |
| 活動木百葉窗 | 50 |
| 活動防沙鋼百葉窗（橫向） | 51 |
| 活動防沙鋼百葉窗（豎向） | 52 |
| 平開活動塑料百葉窗 | 53 |
| 平開活動木百葉窗 | 54 |
| 百葉窗與亮子連接詳圖 | 55 |
| 百葉窗開孔詳圖 | 57 |
| 鐵腳設置位置圖 | 58 |
| 相關技術資料 | 59 |

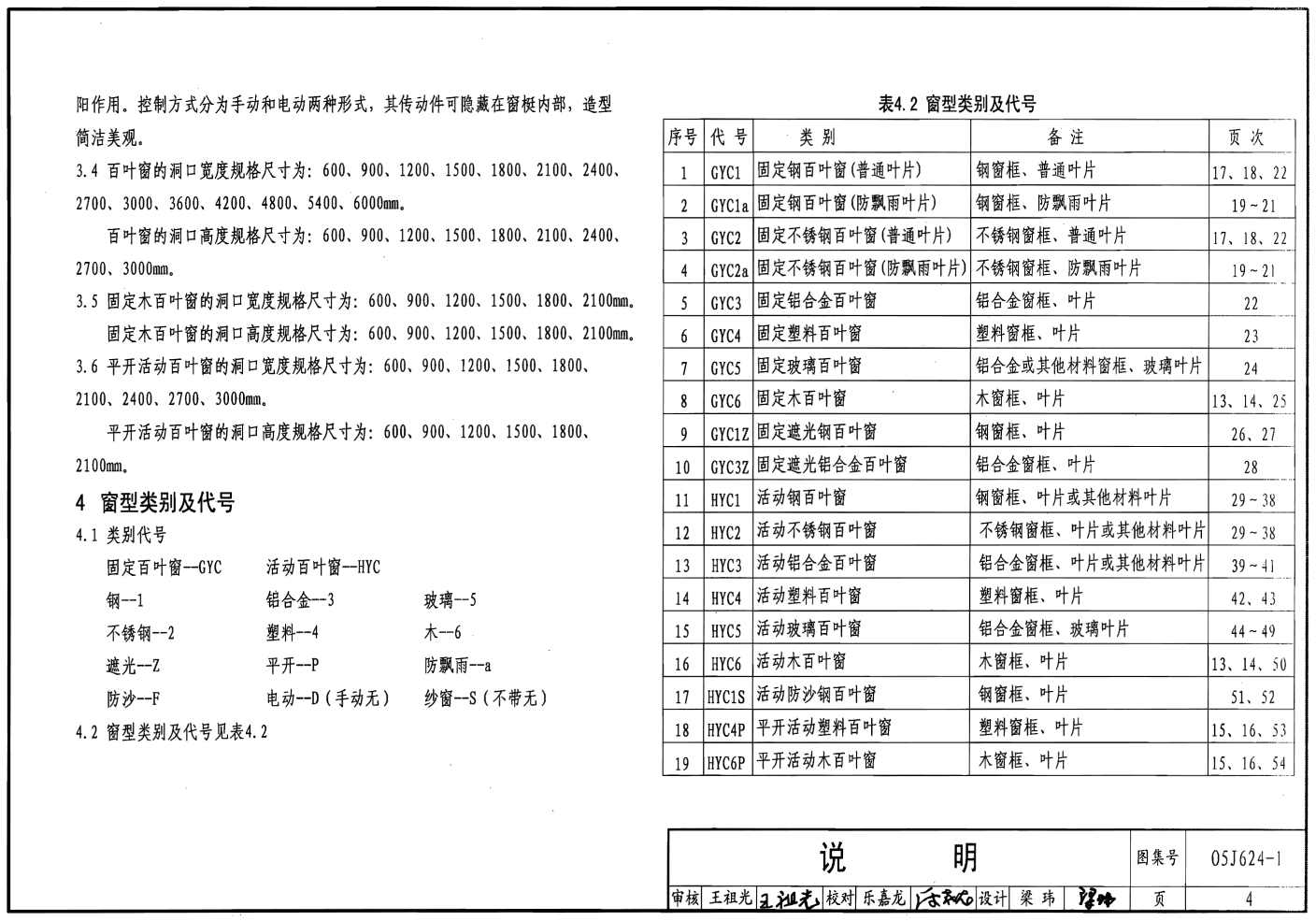

樣張
