07J623-3：天窗擋風板及擋雨片
- 圖集編號
- 07J623-3
- 圖集名稱
- 天窗擋風板及擋雨片
- 定價
- 41.00 元
- 開本
- 16 開
- 主編單位
- 中冶南方工程技術有限公司
內容簡介
07J623-3《天窗擋風板及擋雨片》國家建筑標準設計圖集適用于天窗架間距為6米的一般工業廠房。
圖集編制了天窗洞口高度1.5米、1.8米、2.4米、3.0米支座型天窗擋風板及擋雨片；天窗洞口高度1.5米、1.8米、2.4米懸挑型天窗擋風板及擋雨片。
本圖集支座型天窗擋風板及擋雨片是與國家建筑標準設計圖集05G511《梯形鋼屋架》、05G512《鋼天窗架》、04G415-1《預應力混凝土折線形屋架》配合使用的圖集，適用于預應力混凝土面板屋面；懸挑型天窗擋風板及擋雨片適用于彩色涂層壓型鋼板屋面。
天窗擋風板面板為彩色涂層壓型鋼板，擋雨片除采用彩色涂層壓型鋼板外，為增加天窗采光性能還有玻璃鋼擋雨片供設計選擇。天窗擋風板及擋雨片構造簡單，施工方便。 圖集按施工圖設計深度編制，施工圖設計可直接選用，施工單位可按圖加工制作、安裝。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 4 |
| 天窗擋風板及擋雨片示意圖 | 7 |
| 擋風板型號及參數表 | 8 |

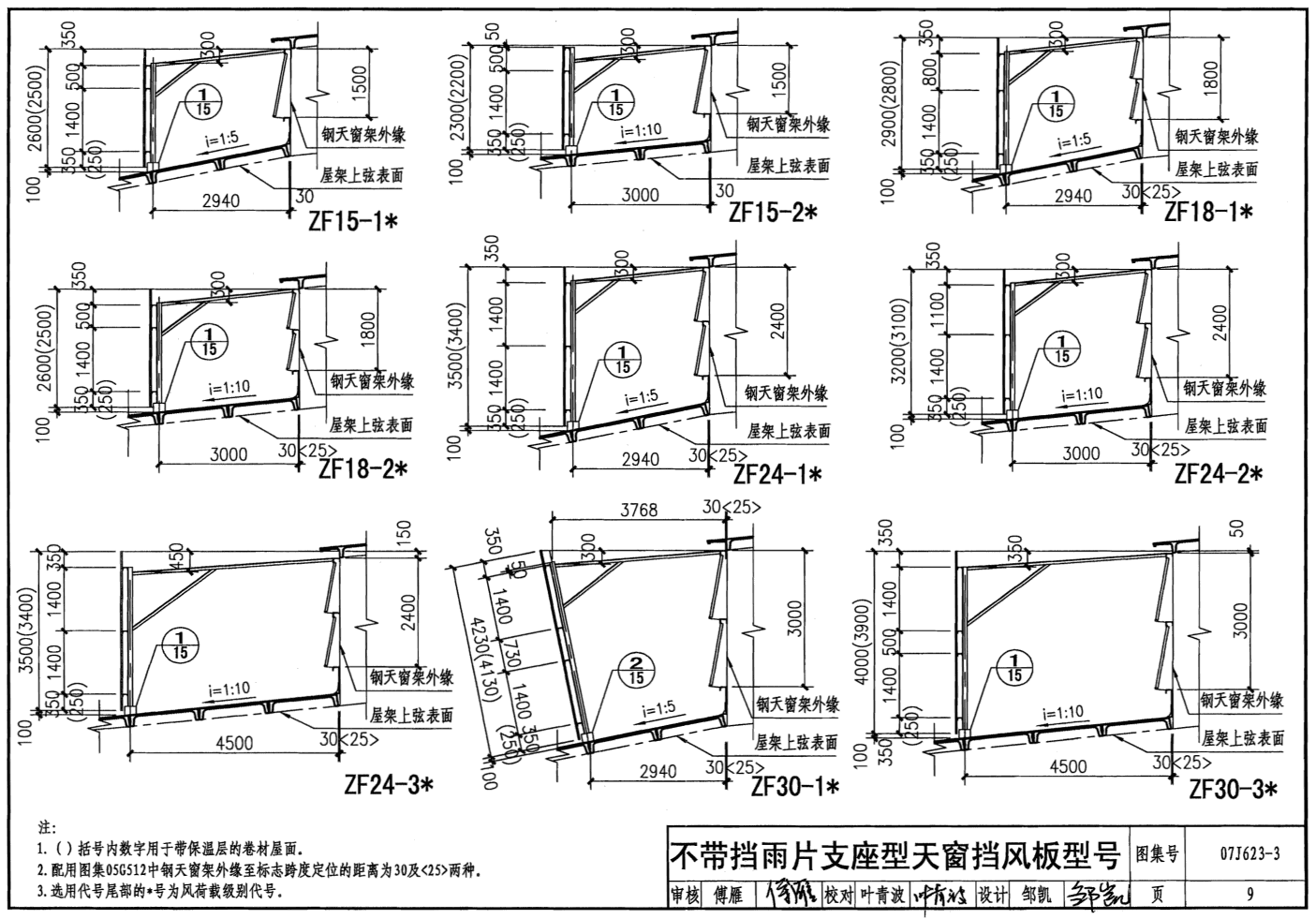

| 不帶擋雨片支座型天窗擋風板型號 | 9 |

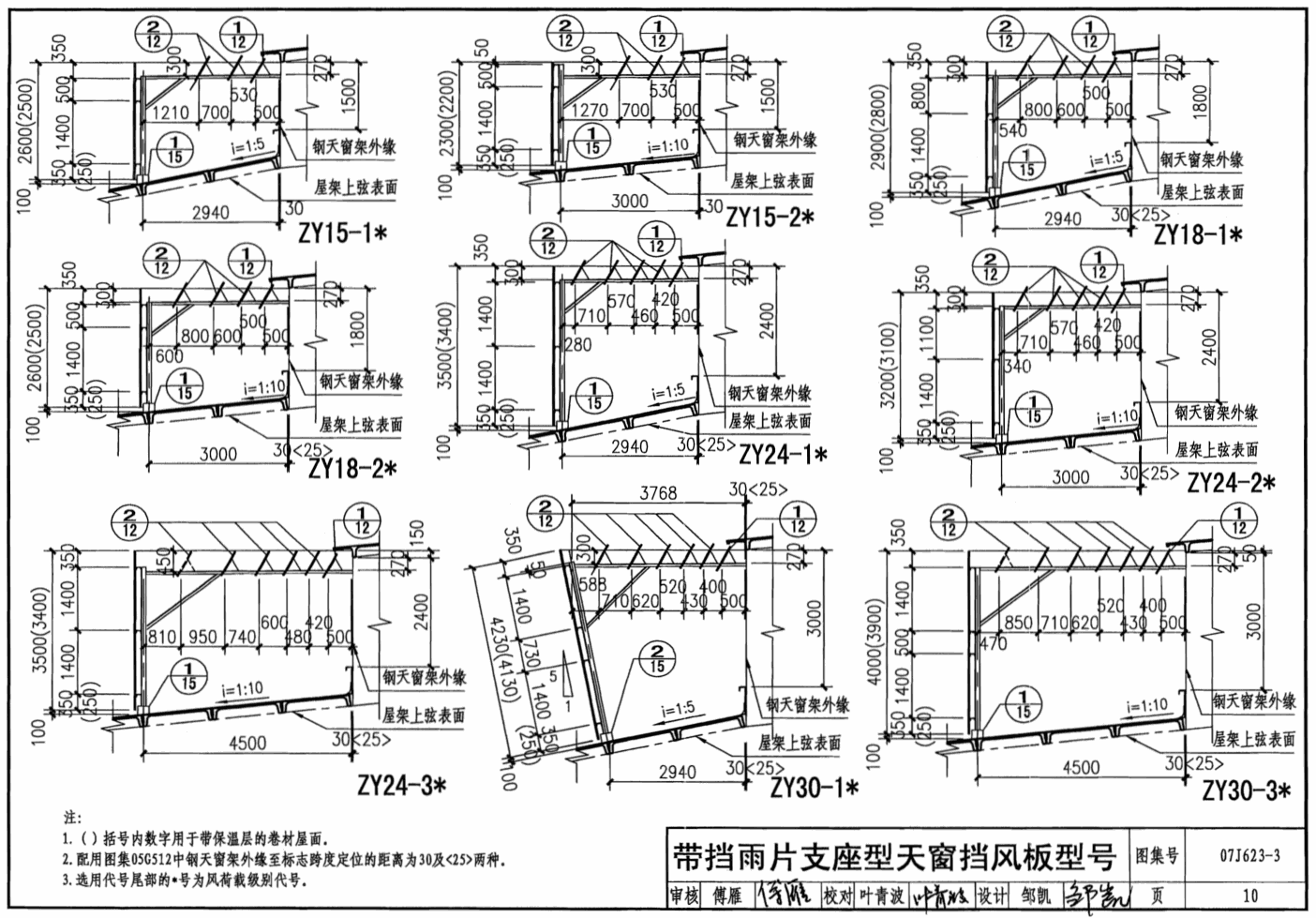

| 帶擋雨片支座型天窗擋風板型號 | 10 |

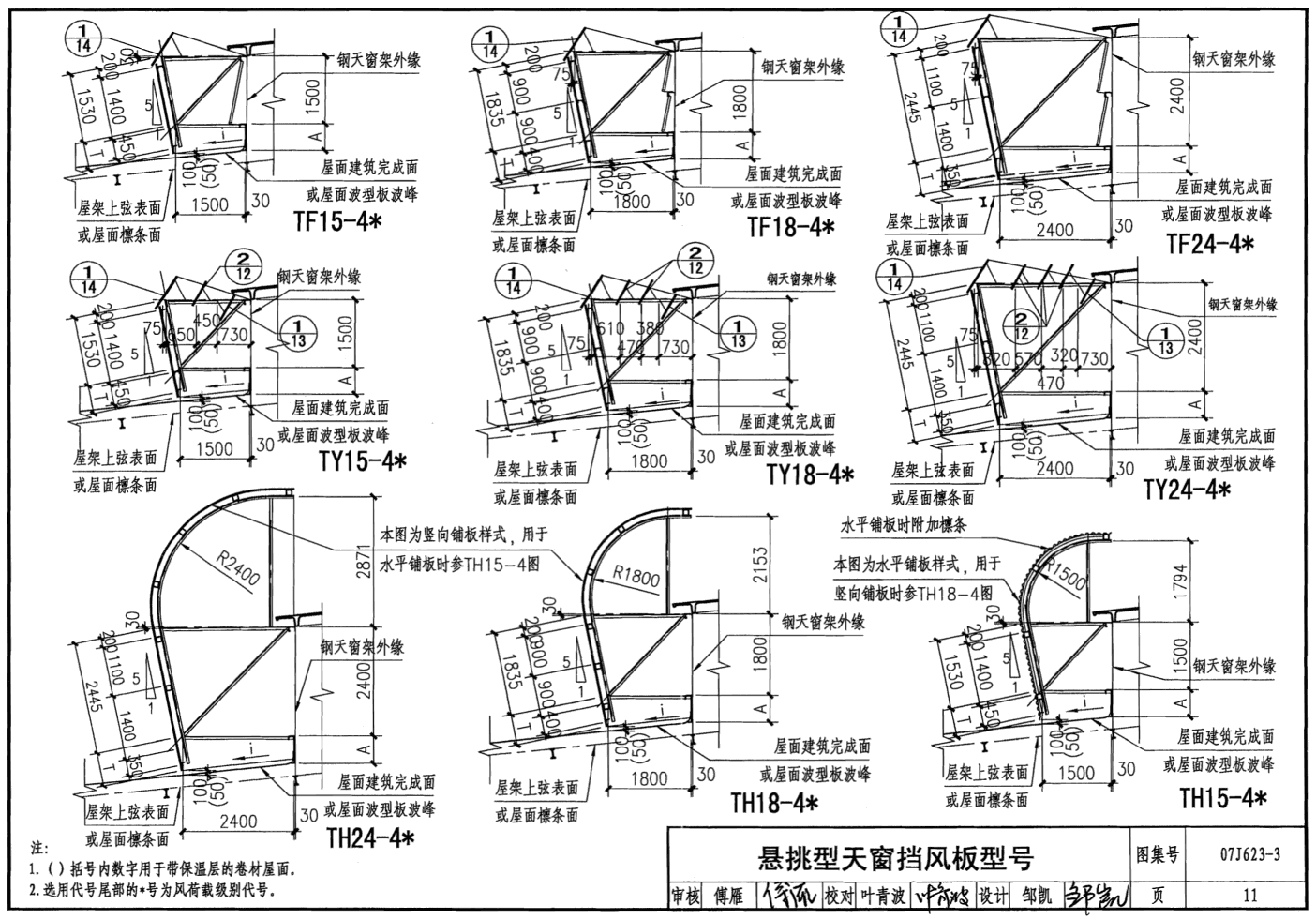

| 懸挑型天窗擋風板型號 | 11 |
| 擋雨片詳圖及材料表 | 12 |
| 支座墩詳圖 | 15 |
| 檢修門詳圖及材料表 | 16 |
| 建筑詳圖 | 17 |
| 結構構件組成表 | 18 |
| 支座型擋風架平面布置圖 | 19 |
| 支座型隔板檁條布置圖 | 20 |
| 節點詳圖 | 22 |
| 懸挑擋風板構件布置圖 | 26 |
| 懸挑擋風板隔板檁條布置圖及節點圖 | 28 |
| 擋風架ZF15-11～13-1～6詳圖 | 29 |
| 擋風架ZF15-11～13、21～23-1～6材料表 | 30 |
| 擋風架ZF15-21～23-1～6詳圖 | 31 |
| 擋風架ZF18-11～13-1～6詳圖 | 32 |
| 擋風架ZF18-11～13、21～23-1～6材料表 | 33 |
| 擋風架ZF18-21～23-1～6詳圖 | 34 |
| 擋風架ZF24-11～13-1～6詳圖 | 35 |
| 擋風架ZF24-11～13、21～23-1～6材料表 | 36 |
| 擋風架ZF24-21～23-1～6詳圖 | 37 |
| 擋風架ZF24-31～33-1～6詳圖 | 38 |
| 擋風架ZF24-31～33、ZF30-11～13-1～6材料表 | 39 |
| 擋風架ZF30-11～13-1～6詳圖 | 40 |
| 擋風架ZY15-11～13-1～6詳圖 | 41 |
| 擋風架ZY15-11～13、21～23-1～6材料表 | 42 |
| 擋風架ZY15-21～23-1～6詳圖 | 43 |
| 擋風架ZY18-11～13-1～6詳圖 | 44 |
| 擋風架ZY18-11～13、21～23-1～6材料表 | 45 |
| 擋風架ZY18-21～23-1～6詳圖 | 46 |
| 擋風架ZY24-11～13-1～6詳圖 | 47 |
| 擋風架ZY24-11～13、21～23-1～6材料表 | 48 |
| 擋風架ZY24-21～23-1～6詳圖 | 49 |
| 擋風架ZF30-31～33-1～6詳圖 | 50 |
| 擋風架ZF30-31～33、ZY24-31～33-1～6材料表 | 51 |
| 擋風架ZY24-31～33-1～6詳圖 | 52 |
| 擋風架ZY30-31～33-1～6詳圖 | 53 |
| 擋風架ZY30-31～33、11～13-1～6材料表 | 54 |
| 擋風架ZY30-11～13-1～6詳圖 | 55 |
| 擋風架TF15-41～43-1～6詳圖 | 56 |
| 擋風架TF15、TY15-41～43-1～6材料表 | 57 |
| 擋風架TY15-41～43-1～6詳圖 | 58 |
| 擋風架TF18-41～43-1～6詳圖 | 59 |
| 擋風架TF18、TY18-41～43-1～6材料表 | 60 |
| 擋風架TY18-41～43-1～6詳圖 | 61 |
| 擋風架TF24-41～43-1～6詳圖 | 62 |
| 擋風架TF24、TY24-41～43-1～6材料表 | 63 |
| 擋風架TY24-41～43-1～6詳圖 | 64 |
| 擋風架TH15-41-1～6詳圖 | 65 |
| 擋風架TH15-42-1～6詳圖 | 66 |
| 擋風架TH15-43-1～6詳圖 | 67 |
| 擋風架TH15、TH18-41～43-1～6材料表 | 68 |
| 擋風架TH18-41-1～6詳圖 | 69 |
| 擋風架TH18-42-1～6詳圖 | 70 |
| 擋風架TH18-43-1～6詳圖 | 71 |
| 擋風架TH24-41-1～6詳圖 | 72 |
| 擋風架TH24-42、43-1～6詳圖 | 73 |
| 擋風架TH24-41～43-1～6材料表 | 74 |
| 檁架LJd-1～1a、1F-1aF的詳圖 | 75 |
| 檁架LJz-1～1a詳圖 | 76 |
| 檁架LJf-1～1a、1F～1aF詳圖 | 77 |
| 檁架LJd-2～2a、2F～2aF詳圖 | 78 |
| 檁架LJz-2～2a詳圖 | 79 |
| 檁架LJf-2～2a、2F～2aF詳圖 | 80 |
| 檁架LJd-3～3b、3F～3bF詳圖 | 81 |
| 檁架LJz-3～3b詳圖 | 82 |
| 檁架LJf-3～3b、3F～3bF詳圖 | 83 |
| 檁架LJd-4～4b、4F～4bF詳圖 | 84 |
| 檁架LJz-4～4b詳圖 | 85 |
| 檁架LJf-4～4b、4F～4bF詳圖 | 86 |
| 檁架LJd-5～5a、5F～5aF詳圖 | 87 |
| 檁架LJz-5～5a詳圖 | 88 |
| 檁架LJf-5～5a、5F～5aF詳圖 | 89 |
| 檁架LJd-6～6a、6F～6aF詳圖 | 90 |
| 檁架LJz-6～6a詳圖 | 91 |
| 檁架LJf-6～6a、6F～6aF詳圖 | 92 |
| 檁架LJd-7～7a、7F～7aF詳圖 | 93 |
| 檁架LJz-7～7a詳圖 | 94 |
| 檁架LJf-7～7F、7a～7aF詳圖 | 95 |
| 檁架LJd-8～8a、8F～8aF詳圖 | 96 |
| 檁架LJz8～8a詳圖 | 97 |
| 檁架LJf-8～8a、8F～8aF詳圖 | 98 |
| 檁架LJd-9～9a、9F～9aF詳圖 | 99 |
| 檁架LJz-9～9a詳圖 | 100 |
| 檁架LJf-9～9a、9F～9aF詳圖 | 101 |
| 檁架LJd-10～10b詳圖 | 102 |
| 檁架LJz-10～10b詳圖 | 103 |
| 檁架LJf-10～10b詳圖 | 104 |
| 檁架LJd-10～10b、z-10～10b、f-10～10b材料表 | 105 |
| 檁架LJd-11～11a詳圖 | 106 |
| 檁架LJz-11～11a詳圖 | 107 |
| 檁架LJf-11～11a詳圖 | 108 |
| 檁架LJd-11～11a、z-11～11a、f-11～11a材料表 | 109 |
| 檁架LJd-12～12a詳圖 | 110 |
| 檁架LJz-12～12a詳圖 | 111 |
| 檁架LJf-12～12a詳圖 | 112 |
| 檁架LJd-12～12a、z-12～12a、f-12～12a材料表 | 113 |
| 檁條LT-1～55詳圖 | 114 |
| 隔板詳圖 | 115 |
| 水平支撐SC-1～3詳圖 | 116 |
| 垂直支撐CC-1～3詳圖 | 117 |
| 垂直支撐CC-4～6詳圖 | 118 |
| 垂直支撐CC-7～9詳圖 | 119 |
| 垂直支撐CC-10～12詳圖 | 120 |
| 垂直支撐CC-13～15詳圖 | 121 |
| 垂直支撐CC-16～17詳圖 | 122 |
樣張
網友推薦
-
網友【kwok】點評：天窗擋風板及擋雨片構造簡單，施工方便。 圖集按施工圖設計深度編制，施工圖設計可直接選用，施工單位可按圖加工制作、安裝
-
網友【lovey】點評：圖集適用于天窗架間距為6米的一般工業廠房。 圖集編制了天窗洞口高度1.5米、1.8米、2.4米、3.0米支座型天窗擋風板及擋雨片；天窗洞口高度1.5米、1.8米、2.4米懸挑型天窗擋風板及擋雨片。 本圖集支座型天窗擋風板及擋雨片是與國家建筑標準設計圖集05G511《梯形鋼屋架》、05G512《鋼天窗架》、04G415-1《預應力混凝土折線形屋架》配合使用的圖集，適用于預應力混凝土面板屋面；懸挑型天窗擋風板及擋雨片適用于彩色涂層壓型鋼板屋面。 天窗擋風板面板為彩色涂層壓型鋼板，擋雨片除采用彩色涂層壓型鋼板外，為增加天窗采光性能還有玻璃鋼擋雨片供設計選擇。天窗擋風板及擋雨片構造簡單，施工方便。 圖集按施工圖設計深度編制，施工圖設計可直接選用，施工單位可按圖加工制作、安裝。 本圖集對天窗擋風板及擋雨片的設計具有重要的指導意義或者說是參考價值極高，推薦大家仔細閱讀！
-
網友【lovey】點評：圖集編制了天窗洞口高度1.5米、1.8米、2.4米、3.0米支座型天窗擋風板及擋雨片；天窗洞口高度1.5米、1.8米、2.4米懸挑型天窗擋風板及擋雨片。 本圖集支座型天窗擋風板及擋雨片是與國家建筑標準設計圖集05G511《梯形鋼屋架》、05G512《鋼天窗架》、04G415-1《預應力混凝土折線形屋架》配合使用的圖集，適用于預應力混凝土面板屋面；懸挑型天窗擋風板及擋雨片適用于彩色涂層壓型鋼板屋面。 天窗擋風板面板為彩色涂層壓型鋼板，擋雨片除采用彩色涂層壓型鋼板外，為增加天窗采光性能還有玻璃鋼擋雨片供設計選擇。天窗擋風板及擋雨片構造簡單，施工方便。 圖集按施工圖設計深度編制，施工圖設計可直接選用，施工單位可按圖加工制作、安裝。 本圖集對天窗擋風板及擋雨片的設計具有重要的指導意義或者說是參考價值極高，推薦大家仔細閱讀！
