07SJ507：輕鋼龍骨布面石膏板、布面潔凈板隔墻及吊頂
- 圖集編號
- 07SJ507
- 圖集名稱
- 輕鋼龍骨布面石膏板、布面潔凈板隔墻及吊頂
- 定價
- 16.00 元
- 開本
- 16 開
- 主編單位
- 南昌有色冶金設計研究院
內容簡介
本圖集適用于新建、改建、擴建的工業與民用建筑的非承重內隔墻、隔斷、框架結構內填充墻及室內吊頂。輕鋼龍骨布面石膏板隔墻、布面潔凈板隔墻，按構造做法分為輕鋼龍骨隔墻、貼面隔墻，以及在兩種做法基礎上做組合裝飾隔墻。輕鋼龍骨布面石膏板吊頂，接受力情況分為不上人吊頂和上人吊頂。圖集編制針對布面石膏板、布面潔凈板國家重點新產品的使用，給出了選用表及相關各部位建筑構造，編制深度滿足設計人員直接引用并指導施工安裝；編制時考慮相配套的輕鋼龍骨體系給出不同的構造設計形式，方便工程設計人員選用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 輕鋼龍骨布面石膏板、潔凈裝飾板隔墻 | |
| 潔凈裝飾板石膏板吊頂實例索引 | 4 |
| 潔凈裝飾板花色圖片 | 6 |
| 布面石膏板面板接縫處理 | 7 |

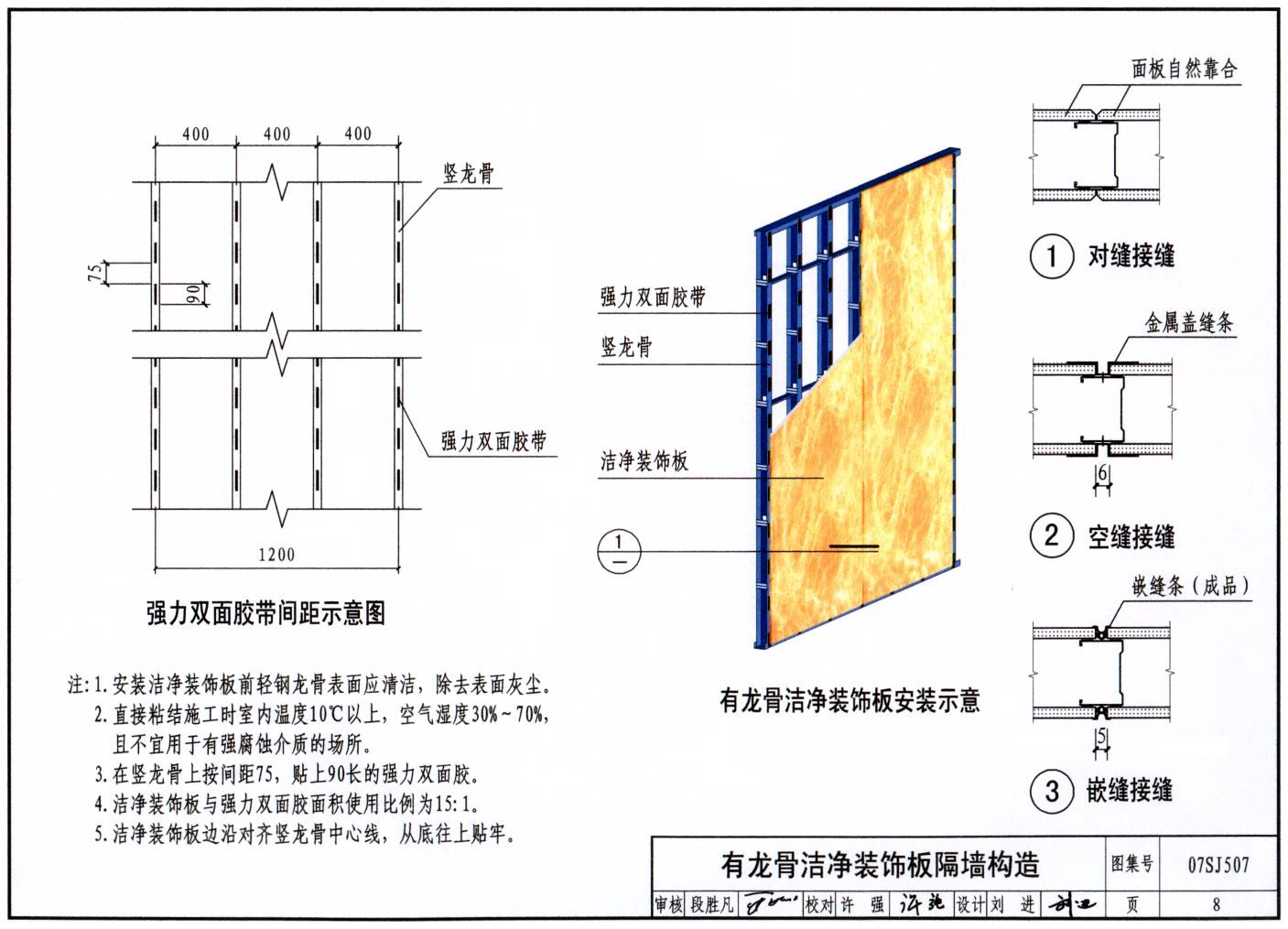

| 有龍骨潔凈裝飾板隔墻構造 | 8 |
| 無龍骨潔凈裝飾板貼面墻構造 | 9 |
| 潔凈裝飾板U型固定夾貼面墻構造 | 11 |

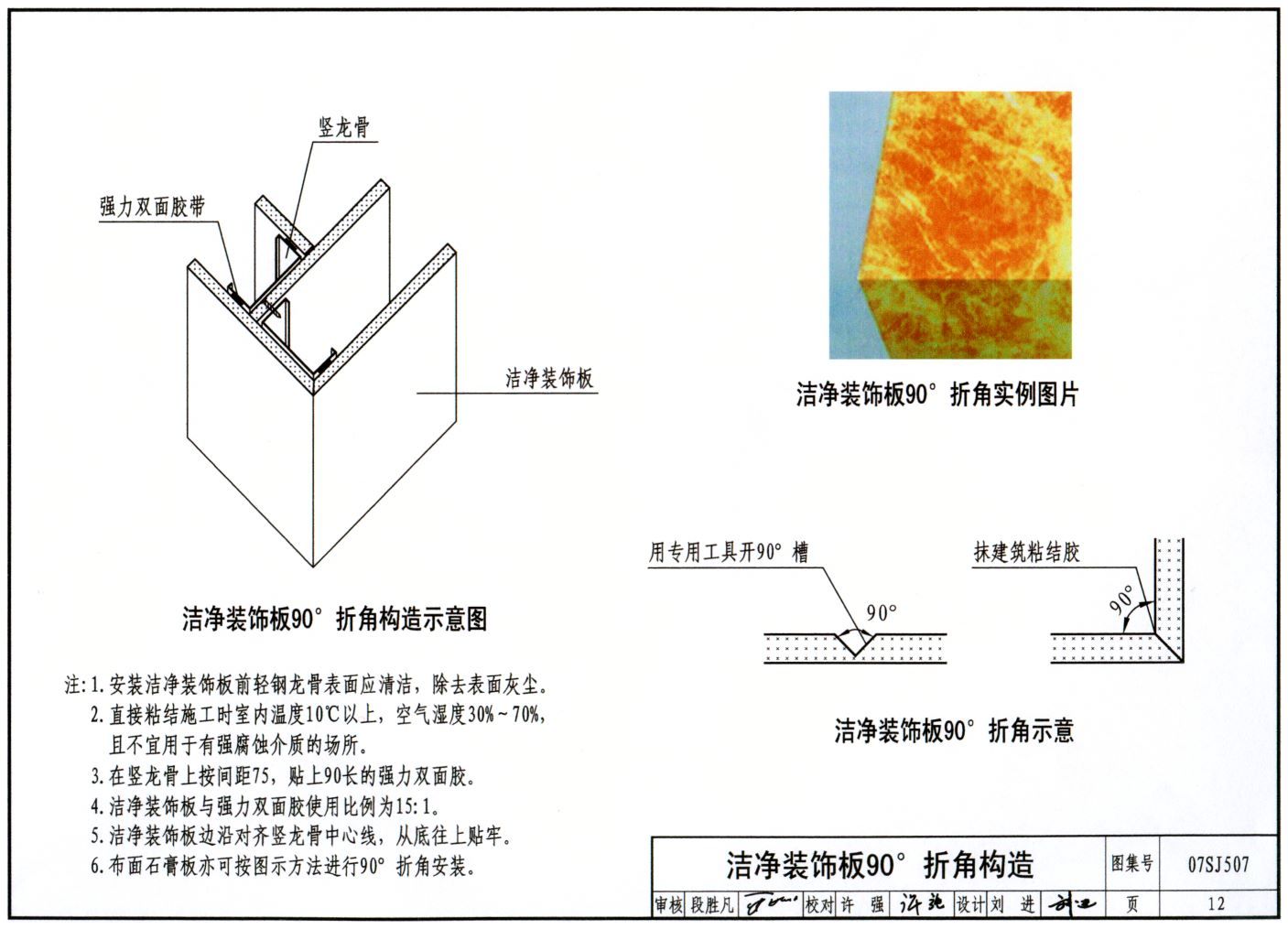

| 潔凈裝飾板90°折角構造 | 12 |
| 附錄 輕鋼龍骨隔墻施工要求 | 13 |

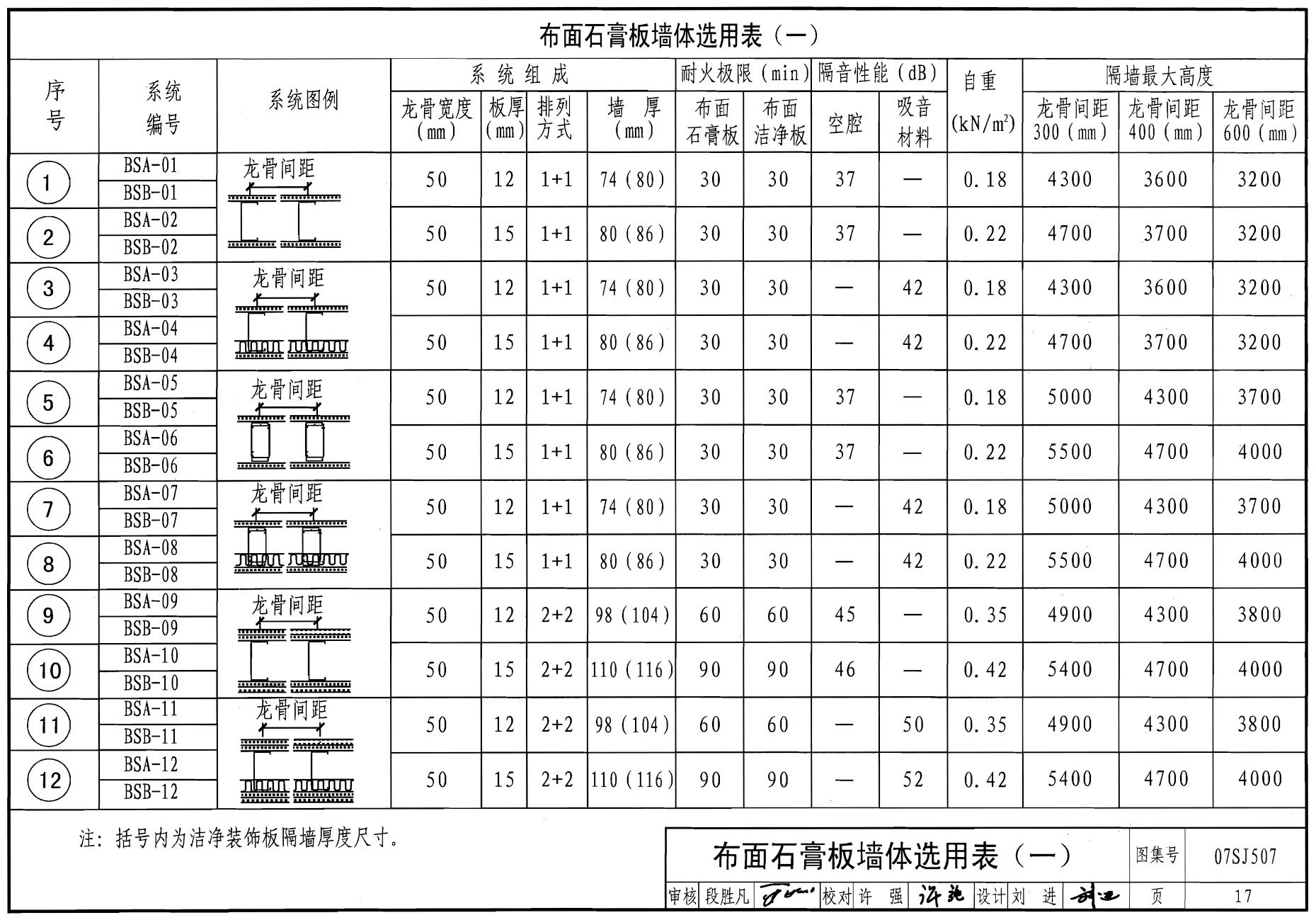

| 布面石膏板墻體選用表（一） | 17 |
| 布面石膏板墻體選用表（二） | 18 |
| 布面石膏板墻體選用表（三） | 19 |
| 布面石膏板墻體選用表（四） | 20 |
| 布面石膏板、潔凈裝飾板配套材料 | 21 |
| 輕鋼龍骨布面石膏板吊頂 | |
| 布面石膏板吊頂說明 | 22 |
| 直卡式龍骨及配件表 | 24 |
| 不上人吊頂平面及示意圖 | 25 |
| 直卡式龍骨不上人吊頂構造節點 | 26 |

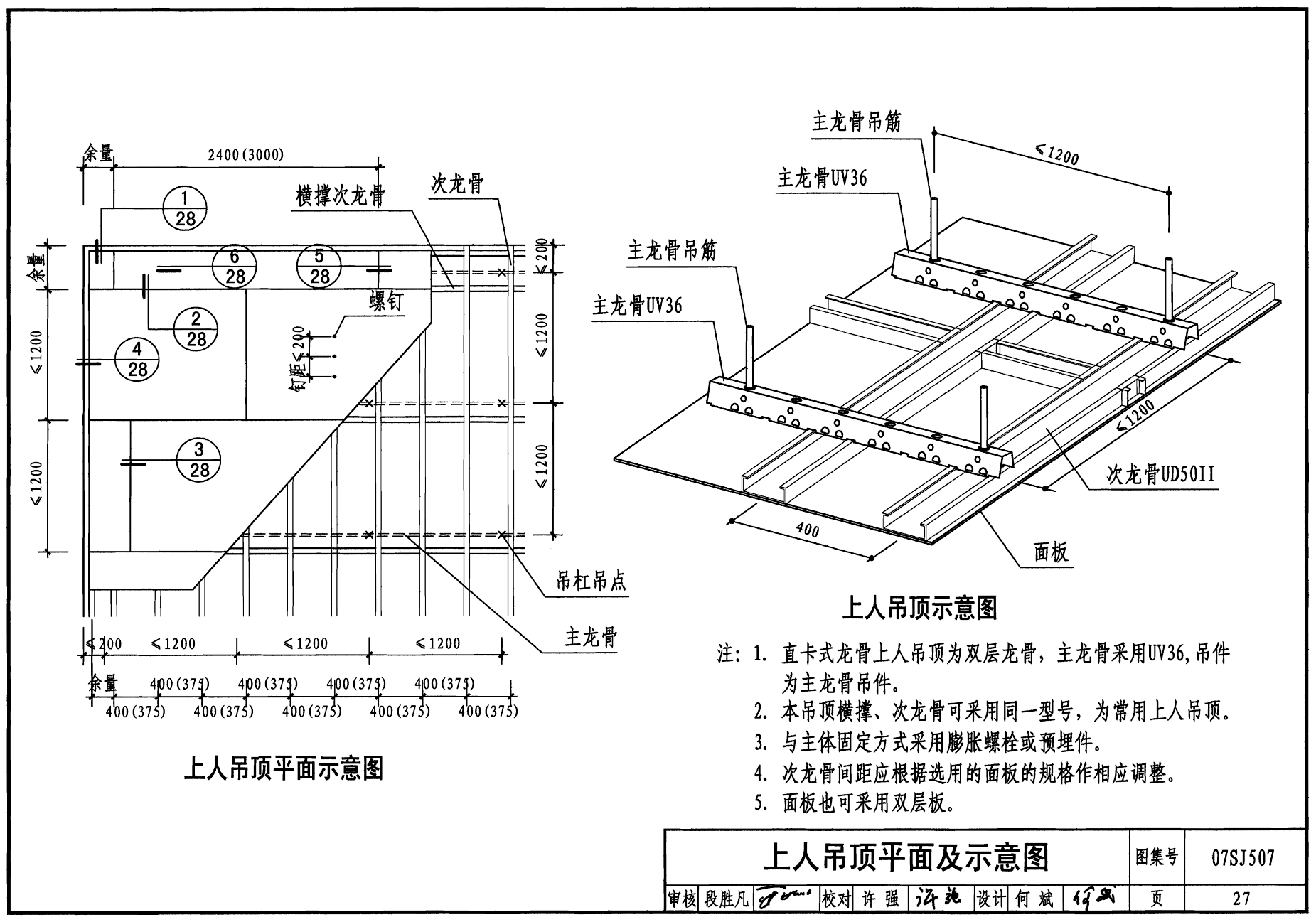

| 上人吊頂平面及示意圖 | 27 |
| 直卡式龍骨上人吊頂構造節點 | 28 |
| 直卡式龍骨光帶燈槽構造節點 | 29 |
| 吊頂施工方法及步驟圖解 | 30 |
| 吊頂板接縫處及90°折角圖解 | 32 |
樣張
網友推薦
-
網友【lovey】點評：本圖集適用于新建、改建、擴建的工業與民用建筑的非承重內隔墻、隔斷、框架結構內填充墻及室內吊頂。輕鋼龍骨布面石膏板隔墻、布面潔凈板隔墻，按構造做法分為輕鋼龍骨隔墻、貼面隔墻，以及在兩種做法基礎上做組合裝飾隔墻。輕鋼龍骨布面石膏板吊頂，接受力情況分為不上人吊頂和上人吊頂。圖集編制針對布面石膏板、布面潔凈板國家重點新產品的使用，給出了選用表及相關各部位建筑構造，編制深度滿足設計人員直接引用并指導施工安裝；編制時考慮相配套的輕鋼龍骨體系給出不同的構造設計形式，方便工程設計人員選用。 本圖集不僅作為設計施工人員的參考圖集，還可以作為考試的考試寶典，建議大家購買！
-
網友【yyl2004】點評：本圖集包括輕鋼龍骨布面石膏板、潔凈裝飾板隔墻 輕鋼龍骨布面石膏板吊頂 適用于本圖集適用于新建、改建、擴建的工業與民用建筑的非承重內隔墻、隔斷、框架結構內填充墻及室內吊頂。
-
