07FS02：防空地下室給排水設施安裝
- 圖集編號
- 07FS02
- 圖集名稱
- 防空地下室給排水設施安裝
- 定價
- 27.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑東北設計研究院
內容簡介
本圖集適用于核5級、核6級、核6B級和常5級、常6級的各類防空地下室工程的給排水設施的安裝。本圖集符合2005版《人民防空地下室設計規范》要求，主要包括進、出工程管道、防護套管、防護閥門、加壓設備、電熱（開）水器、水箱、防爆地漏、衛生設備、油管接頭井、日用油箱等設施的安裝詳圖。對于指導防空地下室給排水設施安裝將起到積極作用。
備注
代替04FS02
目錄
| 目 錄 | 1 |
|---|---|
| 總說明 | 3 |
| 管道穿外墻、密閉墻 | |
| A型引入管穿外墻圖（沉降量≤120mm） | 5 |
| B型引入管穿外墻圖（沉降量≤2O0mm） | 6 |
| B型引入管穿外墻剖面圖（沉降量≤2O0mm） | 7 |
| B型引入管穿外墻蓋板圖（沉降量≤2O0mm） | 8 |
| 引入管（DN≤200）從出入口進入布置圖 | 9 |
| 引入管（DN≤200）從出入口進入井室詳圖 | 10 |
| 管道穿密閉墻變形縫圖（A型） | 11 |
| 管道穿密閉墻變形縫圖（B型） | 12 |
| 管道穿防護單元隔墻圖 | 13 |
| 防護密閉套管 | |

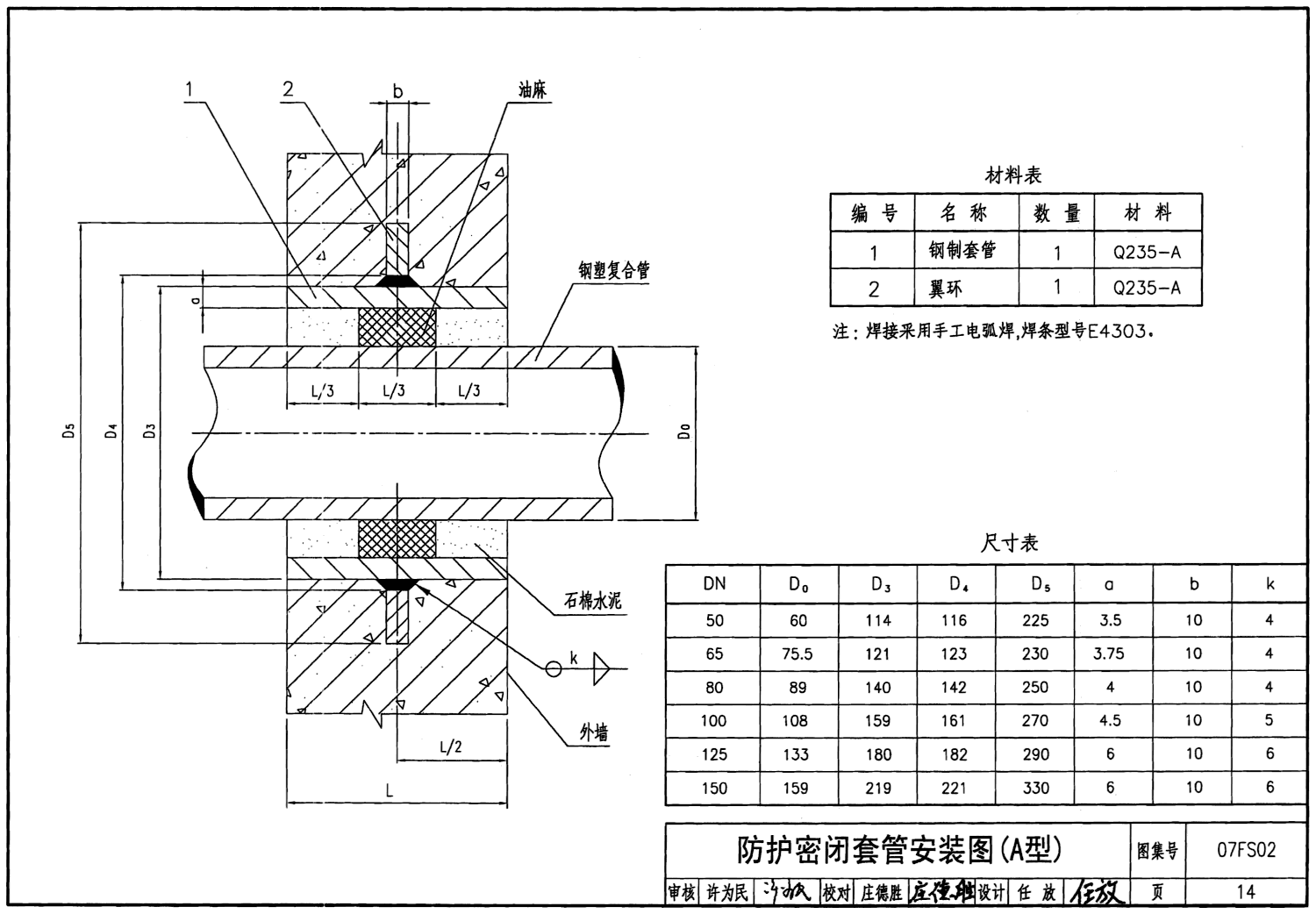

| 防護密閉套管安裝圖（A型） | 14 |
| 防護密閉套管安裝圖（B型） | 15 |
| 防護密閉套管安裝圖（C型） | 16 |
| 防護密閉套管安裝圖（D型） | 17 |
| 防護密閉套管安裝圖（E型） | 18 |
| 防護密閉套管安裝圖（F型） | 19 |
| 防護閥門 | |
| FBSF型防爆波水閘閥選用說明 | 20 |
| FBSF型防爆波水閘閥選用圖 | 21 |
| Z41T-10型明桿楔式閘閥選用圖 | 22 |
| 外墻引入管防護閥門安裝圖 | 23 |
| 頂板引入管防護閥門安裝圖 | 24 |
| 外墻防護閥門安裝支架圖（A型） | 25 |
| 外墻防護閥門安裝支架圖（B型） | 26 |
| 頂板防護閥門安裝支架圖 | 27 |
| 給水設備 | |
| 氣壓自動給水設備選用安裝圖 | 28 |
| 變頻自動給水設備選用安裝圖 | 30 |
| 變頻自動給水設備安裝尺寸表 | 31 |
| 貯水箱固定安裝圖 | 32 |
| 手搖泵 | |
| S、SH型手搖泵墻壁安裝圖 | 34 |
| CS-Y、CS-H型手搖泵墻壁安裝圖 | 35 |
| CS-Y、CS-H、S、SH型手搖泵機座安裝圖 | 36 |
| 電熱（開）水器 | |
| RS型電熱水器選用表 | 37 |
| RS型電熱水器外形圖 | 38 |
| RS型電熱水器安裝圖 | 39 |
| EES型電熱水器選用圖 | 40 |
| EES型電熱水器安裝圖 | 41 |
| DAY系列全自動凈化電開水器選用圖 | 42 |
| DAY系列全自動凈化電開水器安裝圖 | 43 |
| 污水泵 | |
| 污水泵選用安裝圖 | 44 |
| 污水提升排水出口圖 | 45 |
| 防爆地漏、清掃口 | 46 |

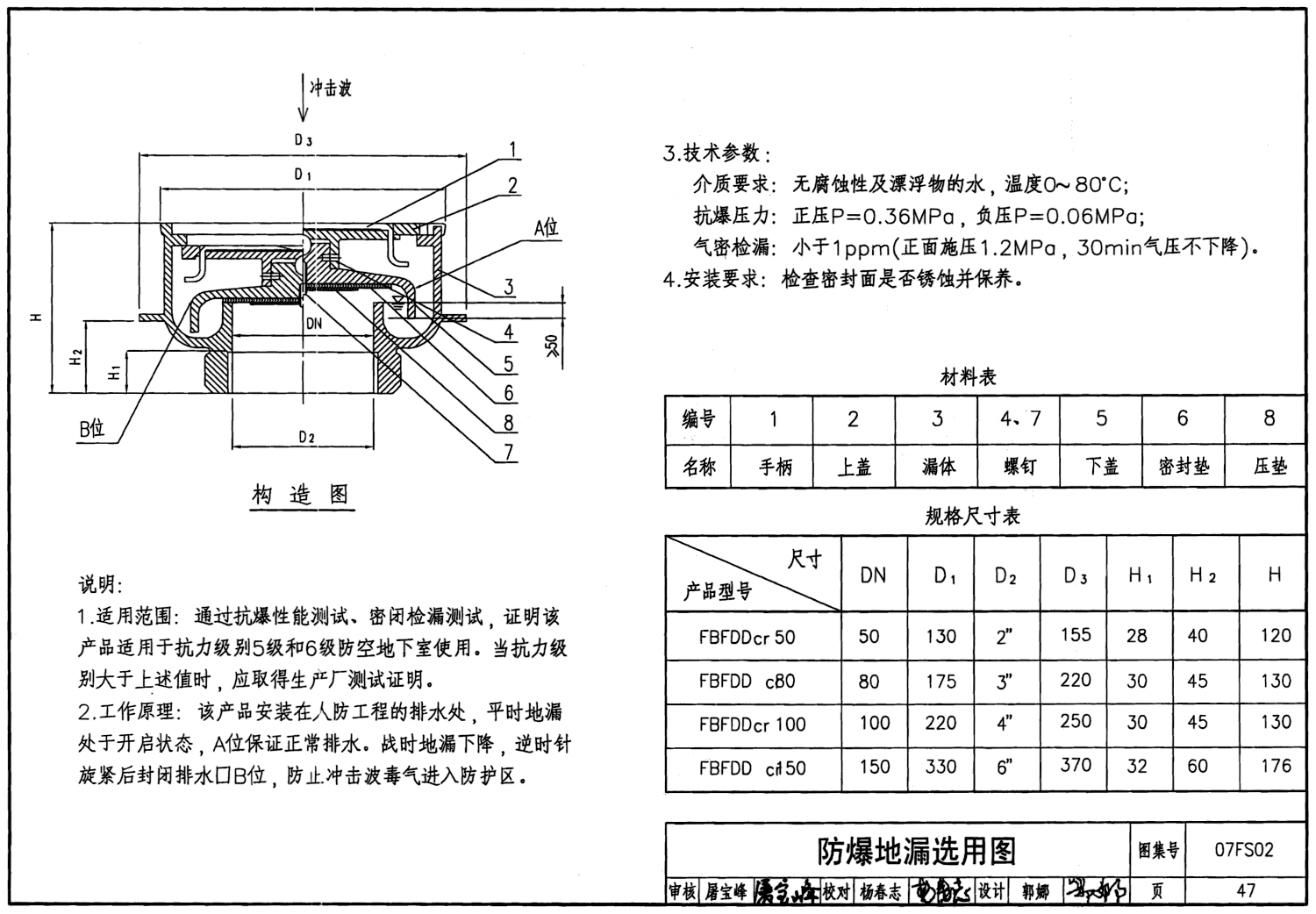

| 防爆地漏選用圖 | 47 |
| 樓板預留孔洞防爆地漏安裝圖 | 48 |
| 預埋防爆地漏安裝圖 | 49 |
| 防爆波清掃口安裝圖 | 50 |
| 洗消沖洗栓 | |
| 穿墻管沖洗栓安裝圖（DN25） | 51 |
| 埋地管沖洗栓安裝圖（DN25） | 52 |
| 衛生器具 | 53 |
| 單管腳踏式淋浴器安裝圖 | 53 |
| 陶瓷片密封龍頭洗臉盆安裝圖 | 54 |
| 低水箱坐式大便器安裝圖 | 55 |
| 低水箱蹲式大便器安裝圖 | 56 |
| 自閉式?jīng)_洗閥斗式小便器安裝圖 | 57 |
| 洗滌池安裝圖 | 58 |
| 柴油電站供油（水）設施 | |
| 油用閥門選用圖 | 59 |
| 油用閥門安裝圖 | 60 |
| 油管接頭井安裝圖 | 61 |
| 油管接頭井結構圖 | 62 |
| CYZ型離心油泵及附件安裝圖 | 63 |
| CYZ型離心油泵規格尺寸表 | 64 |
| KCB型齒輪油泵及附件安裝圖 | 65 |
| KCB型齒輪油泵規格尺寸表 | 66 |
| 日用油箱選用圖 | 67 |
| 日用油箱安裝圖 | 68 |
| 冷卻貯水箱（公稱容積2.4m3）安裝圖 | 69 |
樣張
網友推薦
-
網友【springao】點評：推薦07FS02：防空地下室給排水設施安裝。這本圖集主要包括進、出工程管道、防護套管、防護閥門、加壓設備、電熱（開）水器、水箱、防爆地漏、衛生設備、油管接頭井、日用油箱等設施的安裝詳圖。具有很高的參考價值。幾乎包括了人防給排水方面所有的設施安裝，為設計人員，施工人員帶來了很大的方便，人防設計及安裝的好壞，直接關系到戰爭時，人民生命財產的安全，因此，值得每一個工程人員重視起來。
-
網友【yeyulu】點評：提供了人防工程中，給排水設施的安裝提供了良好的依據，在設計中可以簡略的表示它們的安裝，而施工人員可以按照這本圖集詳細的進行施工，這樣既減輕了設計人員的工作量，又能達到安全準確的施工
-
網友【kwok】點評：幾乎包括了人防給排水方面所有的設施安裝，為設計人員，施工人員帶來了很大的方便
-
網友【shui1666】點評：單位還沒有買這本圖集，但是這本真的很實用，特別是地方的圖集缺少這方面的，希望以后單位可以買到。
-
網友【kwok】點評：提供了人防工程中，給排水設施的安裝提供了良好的依據
-
網友【zhufeng060308】點評：地下室作為一種需要為可能的戰爭做準備的所就有可能人們需要長時間的呆在地下室里面和在平時的正常使用中對于地下室的排水都是非常重要的。防空地下室給排水設施安裝讓能夠指導我們正確的進行安裝。
