06SD702-5：電氣設備在壓型鋼板、夾芯板上安裝
- 圖集編號
- 06SD702-5
- 圖集名稱
- 電氣設備在壓型鋼板、夾芯板上安裝
- 定價
- 25.00 元
- 開本
- 16 開
- 主編單位
- 中國航空工業規劃設計研究院
內容簡介
本圖集適用于工業與民用建筑中屋面、圍護墻體為壓型鋼板或夾芯板時電氣設備的安裝。包括了電氣設備配電箱、開關、燈具、探測器等在壓型鋼板或夾芯板屋面、墻體上的安裝。電氣管線、梯架、托盤、線槽在鋼柱上的安裝方式。壓型鋼板、夾芯板屋面及防水卷材復合保溫屋面上避雷接閃器的安裝。本圖集解決了屋面、維護墻體為壓型鋼板或夾芯板材時，電氣設備及管線的安裝和針對不同屋面形式的防雷接地問題。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 電氣箱及電氣管線 | |

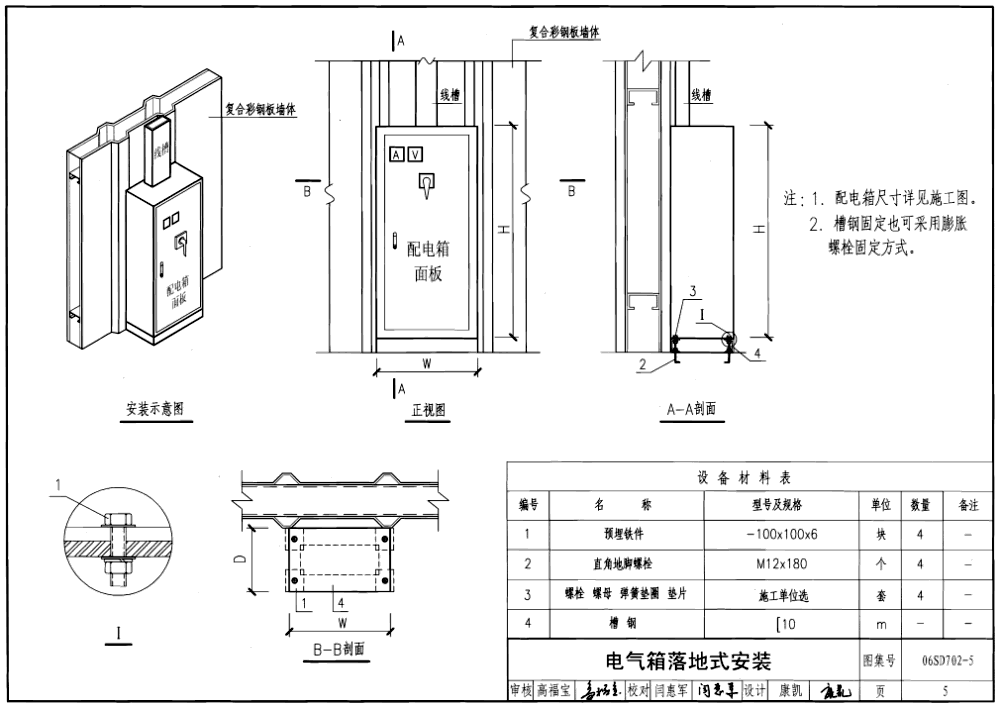

| 電氣箱落地式安裝 | 5 |
| 電氣箱嵌入式安裝（一） | 6 |
| 電氣箱嵌入式安裝（二） | 7 |
| 電氣箱嵌入式安裝（三） | 8 |
| 電氣箱在方形鋼柱上明裝 | 9 |
| 電氣管線在復合彩鋼板墻上明裝 | 10 |
| 電氣管線在夾芯彩鋼板墻上明裝 | 11 |
| 電氣管線跨復合彩鋼板結構鋼柱明敷 | 12 |
| 電纜梯架、線槽及封閉式母線 | |
| 電纜梯架及管線在方形鋼柱上垂直安裝 | 13 |
| 線槽在夾芯彩鋼板墻上垂直明裝 | 14 |
| 線槽在彩鋼板屋頂下吊裝 | 15 |
| 塑料線槽在復合彩鋼板墻上明裝 | 16 |
| 線槽跨復合彩鋼板結構鋼柱明敷 | 17 |
| 封閉式母線在復合彩鋼板屋頂下吊裝 | 18 |
| 線槽、封閉式母線穿彩鋼板墻做法 | 19 |
| 封閉式母線跨彩鋼板結構鋼柱安裝 | 20 |
| 封閉式母線在方形鋼柱上垂直安裝 | 21 |
| 燈具 | |
| 燈具在壓型鋼板屋頂梁下管吊安裝 | 22 |
| 燈具在壓型鋼板屋頂檁條上鏈吊安裝 | 23 |
| 燈具在組合樓板下安裝（一） | 24 |
| 燈具在組合樓板下安裝（二） | 25 |
| 熒光燈在組合樓板下桿吊安裝（一） | 26 |
| 熒光燈在組合樓板下桿吊安裝（二） | 27 |
| 熒光燈在組合樓板下吸頂安裝（一） | 28 |
| 熒光燈在組合樓板下吸頂安裝（二） | 29 |
| 熒光燈在彩鋼板屋頂檁條上桿吊安裝 | 30 |
| 疏散指示燈在復合（夾芯）彩鋼板墻上安裝 | 31 |
| 投光燈在復合彩鋼板室外墻上安裝 | 32 |
| 按鈕、開關及小型電氣設備 | |
| 火災探測器在壓型彩鋼板屋頂安裝 | 33 |
| 火災探測器在夾芯彩鋼板屋頂安裝 | 34 |

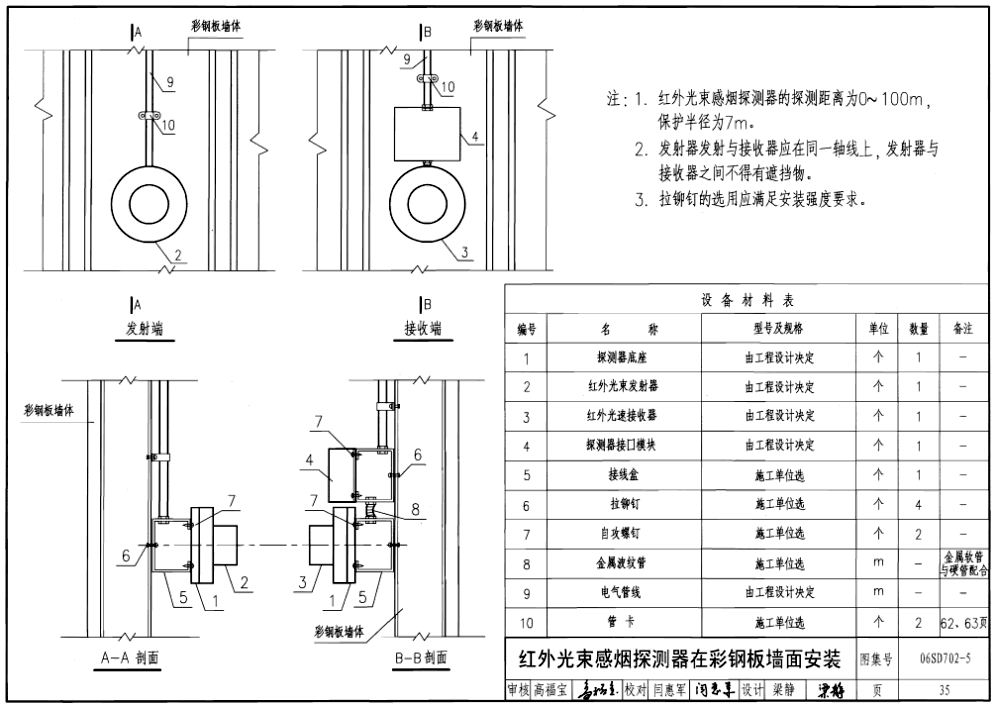

| 紅外光束感煙探測器在彩鋼板墻面安裝 | 35 |
| 手動報警按鈕在壓型彩鋼板墻面安裝 | 36 |
| 揚聲器在彩鋼板屋頂安裝 | 37 |
| 揚聲器在復合彩鋼板墻體暗裝 | 38 |
| 揚聲器箱在彩鋼板墻面明裝 | 39 |
| 攝像機在彩鋼板屋頂、墻面及鋼柱上安裝 | 40 |
| 按鈕盒、開關盒在彩鋼板墻面安裝 | 41 |
| 控制按鈕（盒/箱）穿彩鋼板安裝 | 42 |
| 86系列接線盒在彩鋼板墻面安裝 | 43 |
| 局部照明變壓器在彩鋼板墻面安裝 | 44 |
| 局部照明變壓器在方形鋼柱上安裝 | 45 |
| 電笛、電鈴在彩鋼板墻面安裝 | 46 |
| 避雷帶、引下線及接地線 | |
| 彩鋼板構筑物避雷帶及引下線做法（一） | 47 |
| 彩鋼板構筑物避雷帶及引下線做法（二） | 48 |
| 彩鋼板構筑物避雷帶及引下線做法（三） | 49 |
| 彩鋼板構筑物避雷帶及引下線做法（四） | 50 |
| 彩鋼板構筑物避雷帶及引下線做法（五） | 51 |
| 彩鋼板構筑物避雷帶及引下線做法（六） | 52 |
| 夾芯板屋面女兒墻、壓型板單坡屋脊避雷帶支持卡安裝 | 53 |

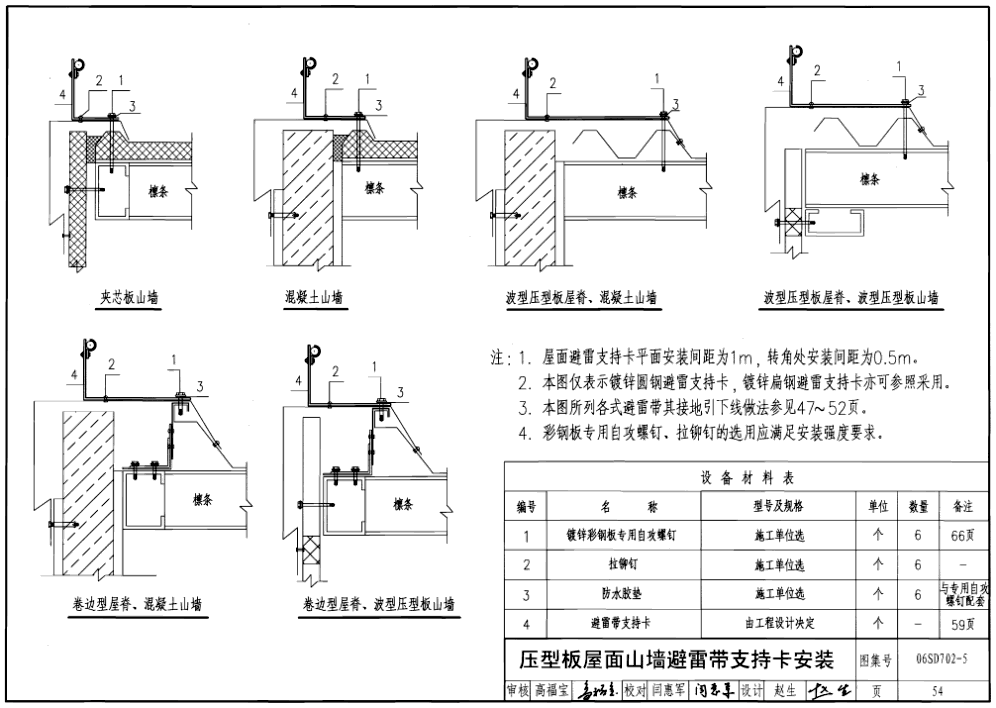

| 壓型板屋面山墻避雷帶支持卡安裝 | 54 |
| 防水卷材復合保溫夾芯板屋面板式避雷帶支持卡安裝 | 55 |
| 夾芯板屋脊避雷帶支持卡安裝 | 56 |
| 壓型板屋脊避雷帶支持卡安裝 | 57 |
| 防水卷材復合保溫夾芯板屋面墩式避雷帶支持卡安裝 | 58 |
| 屋面避雷帶支持卡零件圖（一） | 59 |
| 屋面避雷帶支持卡零件圖（二） | 60 |
| 接地線在彩鋼板墻上的安裝 | 61 |
| 零件詳圖 | |
| 有座管卡 | 62 |
| 管卡及單邊管卡 | 63 |
| 吊架 | 64 |
| 膨脹螺栓及塑料脹管 | 65 |
| 彩鋼板專用自攻螺釘、鉚釘及S型卡子 | 66 |
樣張
網友推薦
-
網友【zenghuarong】點評：配電箱、開關、燈具、探測器等在壓型鋼板或夾芯板屋面、墻體上的安裝。本圖集適用于工業與民用建筑中屋面、維護墻體為壓型鋼板或夾芯板時，電氣設備的安裝及線路的敷設。電氣設備包括配電箱、開關、燈具、探測器等在壓型鋼板或夾芯板屋面、墻體上的安裝。電氣管線、梯架、托盤、線槽在鋼柱上的安裝方式。壓型鋼板、夾芯板屋面及防水卷材復合保溫 .
-
網友【麟角虎翅】點評：我買了一本，覺得在做廠房時很有用，所以推薦
-
網友【xuyi921】點評：很實際也很實用，對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書，頂一下!!
-
網友【zhufeng060308】點評：這個圖集告訴了我們在安裝電氣設備遇到壓型鋼板、夾芯板時應該怎么進行安裝。
