06D401-1：吊車供電線路安裝
- 圖集編號
- 06D401-1
- 圖集名稱
- 吊車供電線路安裝
- 定價
- 52.00 元
- 開本
- 16 開
- 主編單位
- 鞍鋼集團設計研究院
- 中船第九設計研究院工程有限公司
內容簡介
本圖集適用于各種橋式吊車、單梁吊車、電動葫蘆的滑觸線及移動電纜安裝。包括了吊車裸滑觸線安裝，滑觸線包括鋼質裸滑觸線和銅制剛性裸滑觸線兩種材料，吊車絕緣式安全滑觸線安裝，吊車移動電纜安裝。本圖集增編了銅制剛性滑觸線的安裝，不僅解決了大噸位吊車的載流量和降壓?jiǎn)栴}，而且解決了爆炸危險場所吊車供電問題。
備注
代替90D401-1、91D401-2
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 6 |
| 一、吊車裸滑觸線安裝 | |
| 編制說明 | 1-1 |

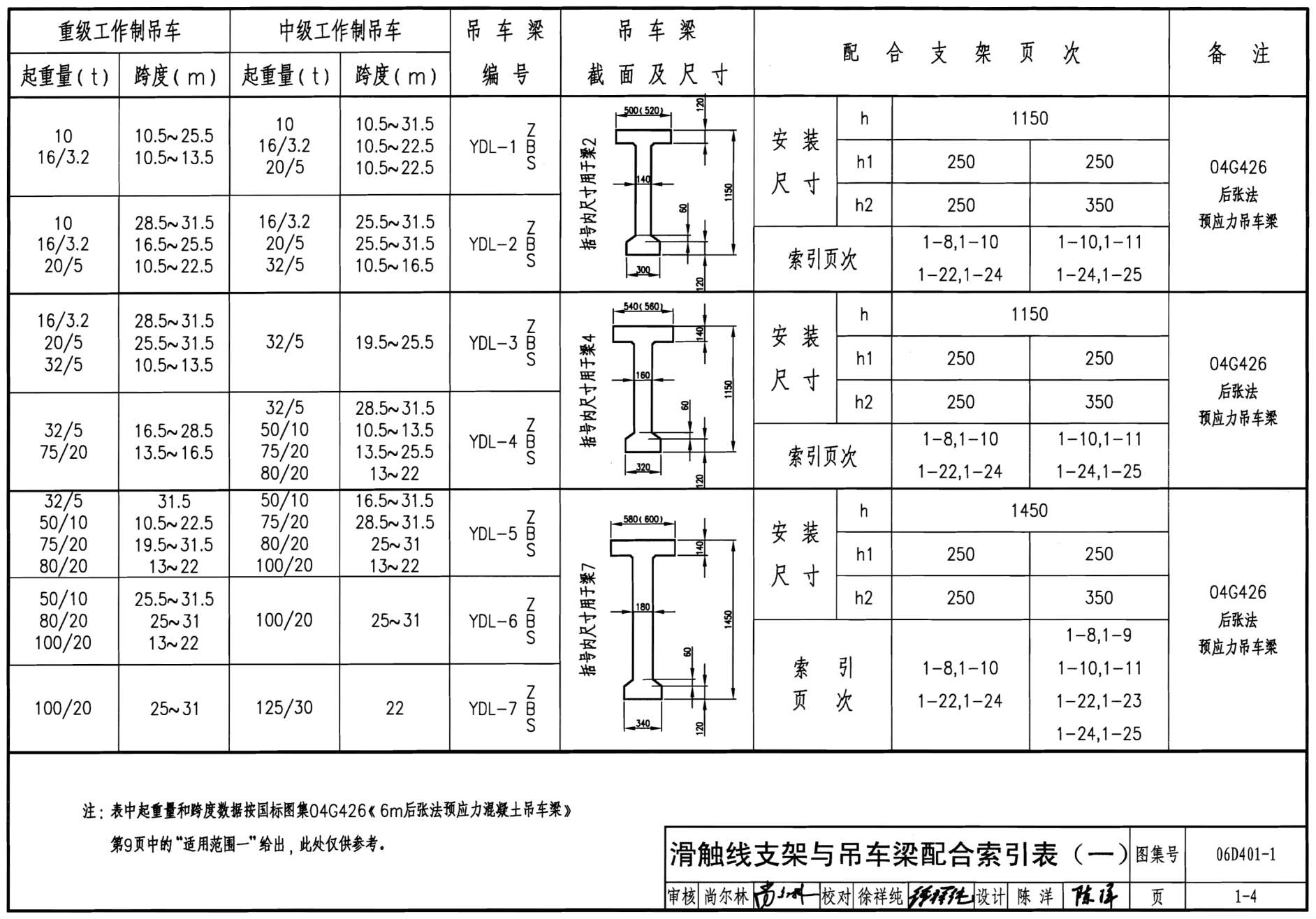

| 滑觸線支架與吊車梁配合索引表（一） | 1-4 |
| 滑觸線支架與吊車梁配合索引表（二） | 1-5 |
| 滑觸線支架與吊車梁配合索引表（三） | 1-6 |
| 滑觸線支架與吊車梁配合索引表（四） | 1-7 |
| 鋼質滑觸線支架安裝 | |
| 角鋼滑觸線1-1型支架安裝圖 | 1-8 |
| 角鋼滑觸線1-2型支架安裝圖 | 1-9 |
| 角鋼滑觸線2-1型支架安裝圖 | 1-10 |
| 角鋼滑觸線2-2型支架安裝圖 | 1-11 |
| 角鋼滑觸線3型支架安裝圖 | 1-12 |
| 角鋼滑觸線4-1型支架安裝圖 | 1-13 |
| 角鋼滑觸線4-2型支架安裝圖 | 1-14 |
| 雙溝型銅電車線滑觸線托線輪1-1型支架安裝圖 | 1-15 |
| 雙溝型銅電車線滑觸線托線輪1-2型支架安裝圖 | 1-16 |
| 雙溝型銅電車線滑觸線末端拉緊支架在吊車梁上固定 | 1-17 |
| 圓鋼滑觸線支架安裝圖 | 1-18 |
| 圓鋼滑觸線末端拉緊支架在墻上固定 | 1-19 |
| 圓鋼滑觸線末端拉緊支架在吊車梁上固定 | 1-20 |
| 電動葫蘆及懸掛梁式吊車滑觸線安裝 | 1-21 |
| 銅質剛性滑觸線支架安裝 | |

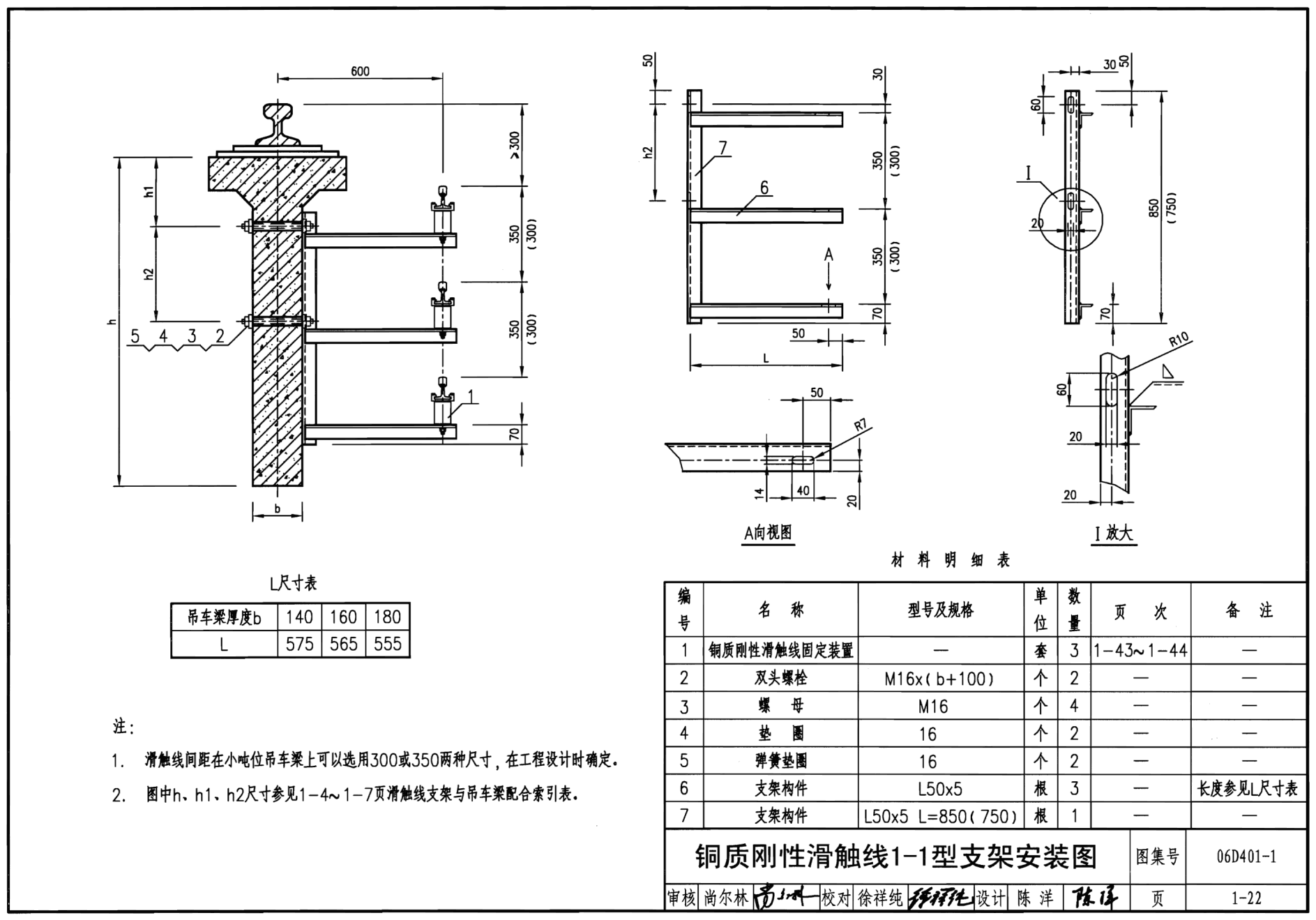

| 銅質剛性滑觸線1-1型支架安裝圖 | 1-22 |
| 銅質剛性滑觸線1-2型支架安裝圖 | 1-23 |
| 銅質剛性滑觸線2-1型支架安裝圖 | 1-24 |
| 銅質剛性滑觸線2-2型支架安裝圖 | 1-25 |
| 銅質剛性滑觸線3型支架安裝圖 | 1-26 |
| 銅質剛性滑觸線4-1型支架安裝圖 | 1-27 |
| 銅質剛性滑觸線4-2型支架安裝圖 | 1-28 |
| 銅質剛性滑觸線5型支架安裝圖 | 1-29 |
| 銅質剛性滑觸線6型支架安裝圖 | 1-30 |
| 鋼質滑觸線固定裝置 | |
| 角鋼滑觸線1-1型固定裝置 | 1-31 |
| 角鋼滑觸線1-2型固定裝置 | 1-32 |
| 角鋼滑觸線2-1型固定裝置 | 1-33 |
| 角鋼滑觸線2-2型固定裝置 | 1-34 |
| 角鋼滑觸線3-1型固定裝置 | 1-35 |
| 角鋼滑觸線3-2型固定裝置 | 1-36 |
| 角鋼滑觸線4-1型固定裝置 | 1-37 |
| 角鋼滑觸線4-2型固定裝置 | 1-38 |
| 輕軌滑觸線1-1型固定裝置 | 1-39 |
| 輕軌滑觸線1-2型固定裝置 | 1-40 |
| 雙溝型銅電車線滑觸線托線輪固定裝置 | 1-41 |
| 圓鋼、扁鋼、角鋼滑觸線固定裝置 | 1-42 |
| 銅質剛性滑觸線固定裝置 | |
| 交流660V、交流380V銅質剛性滑觸線1-1型固定裝置 | 1-43 |
| 交流660V、交流380V銅質剛性滑觸線1-2型固定裝置 | 1-44 |
| 鋼質滑觸線固定裝置零件 | |
| 角鋼滑觸線固定裝置零件（一） | 1-45 |
| 角鋼滑觸線固定裝置零件（二） | 1-46 |
| 角鋼滑觸線固定裝置零件（三） | 1-47 |
| 輕軌滑觸線固定裝置零件 | 1-48 |
| 銅質剛性滑觸線固定裝置零件 | |
| 交流660V、交流380V銅質剛性滑觸線固定裝置零件（一） | 1-49 |
| 交流660V、交流380V銅質剛性滑觸線固定裝置零件（二） | 1-50 |
| 交流660V、交流380V銅質剛性滑觸線固定裝置零件（三） | 1-51 |
| 滑觸線溫度補償及檢修段裝置 | |
| 角鋼滑觸線溫度補償及檢修段裝置安裝圖 | 1-52 |
| 角鋼滑觸線1-1型支架安裝圖溫度補償及檢修段支架安裝圖 | 1-53 |
| 角鋼滑觸線1-2型支架安裝圖溫度補償及檢修段支架安裝圖 | 1-54 |
| 角鋼滑觸線2-1、4-1型支架安裝圖溫度補償及檢修段支架安裝圖 | 1-55 |
| 角鋼滑觸線2-2、4-2型支架安裝圖溫度補償及檢修段支架安裝圖 | 1-56 |
| 角鋼滑觸線3型支架安裝圖溫度補償及檢修段支架安裝圖 | 1-57 |
| 吊車限位開關操作擋板 | |
| 橋式吊車限位開關操作擋板安裝圖 | 1-58 |
| 懸掛梁式吊車限位開關操作擋板安裝圖 | 1-59 |
| 吊車滑觸線電源指示 | |
| 戶內吊車滑觸線信號燈 | 1-60 |
| 戶外吊車滑觸線信號燈 | 1-61 |
| 滑觸線連接及電源進線連接 | |
| 滑觸線連接圖（一） | 1-62 |
| 滑觸線連接圖（二） | 1-63 |
| 電源進線連接（一） | 1-64 |
| 電源進線連接（二） | 1-65 |
| 電源進線連接（三） | 1-66 |
| 電源進線連接（四） | 1-67 |
| 超低阻抗滑觸線方案示意圖 | 1-68 |
| 二、吊車移動電纜安裝 | |
| 編制說明 | 2-1 |
| 懸掛裝置及電纜夾具一覽表 | 2-4 |

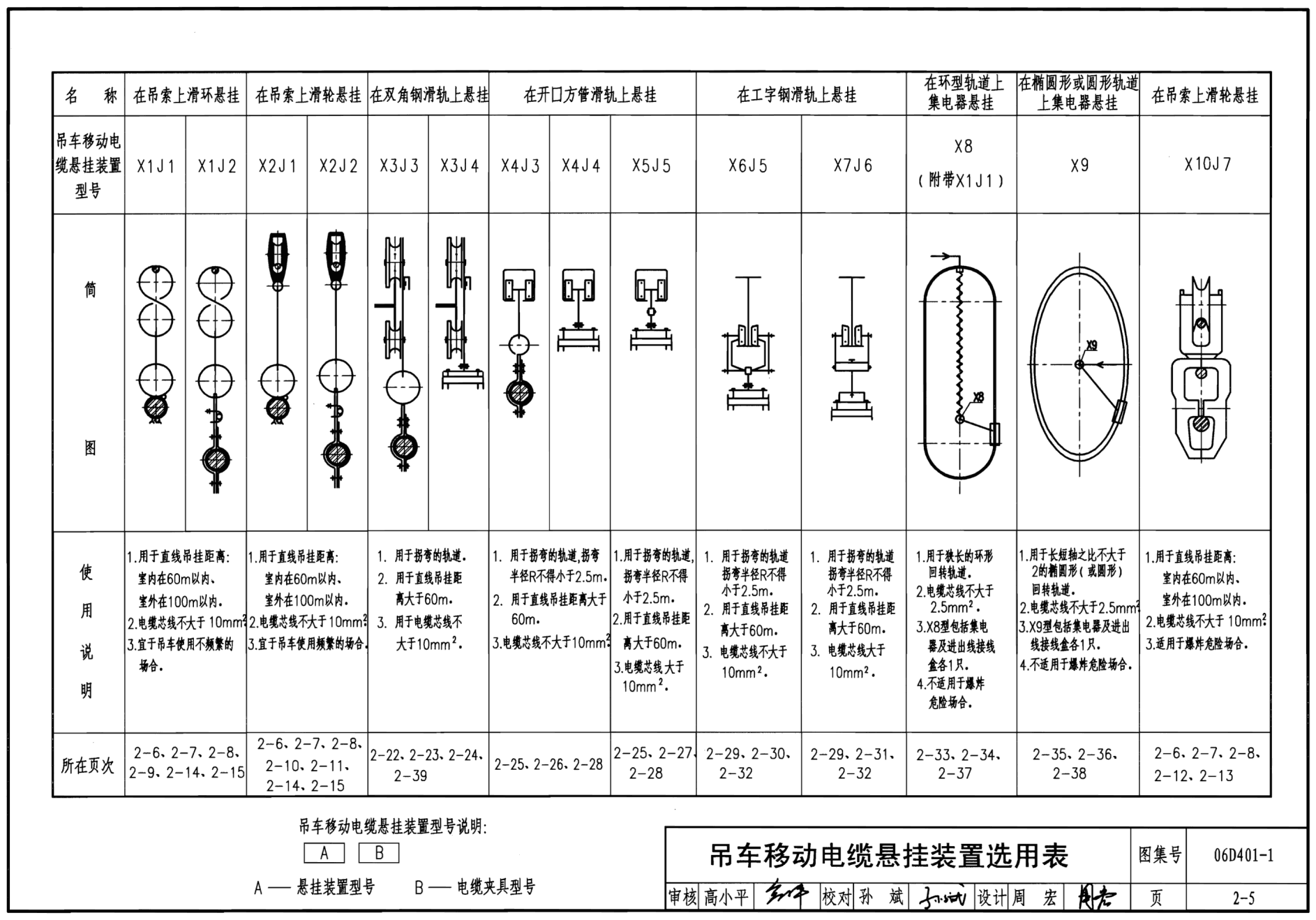

| 吊車移動電纜懸掛裝置選用表 | 2-5 |
| 移動電纜在吊索上安裝 | |

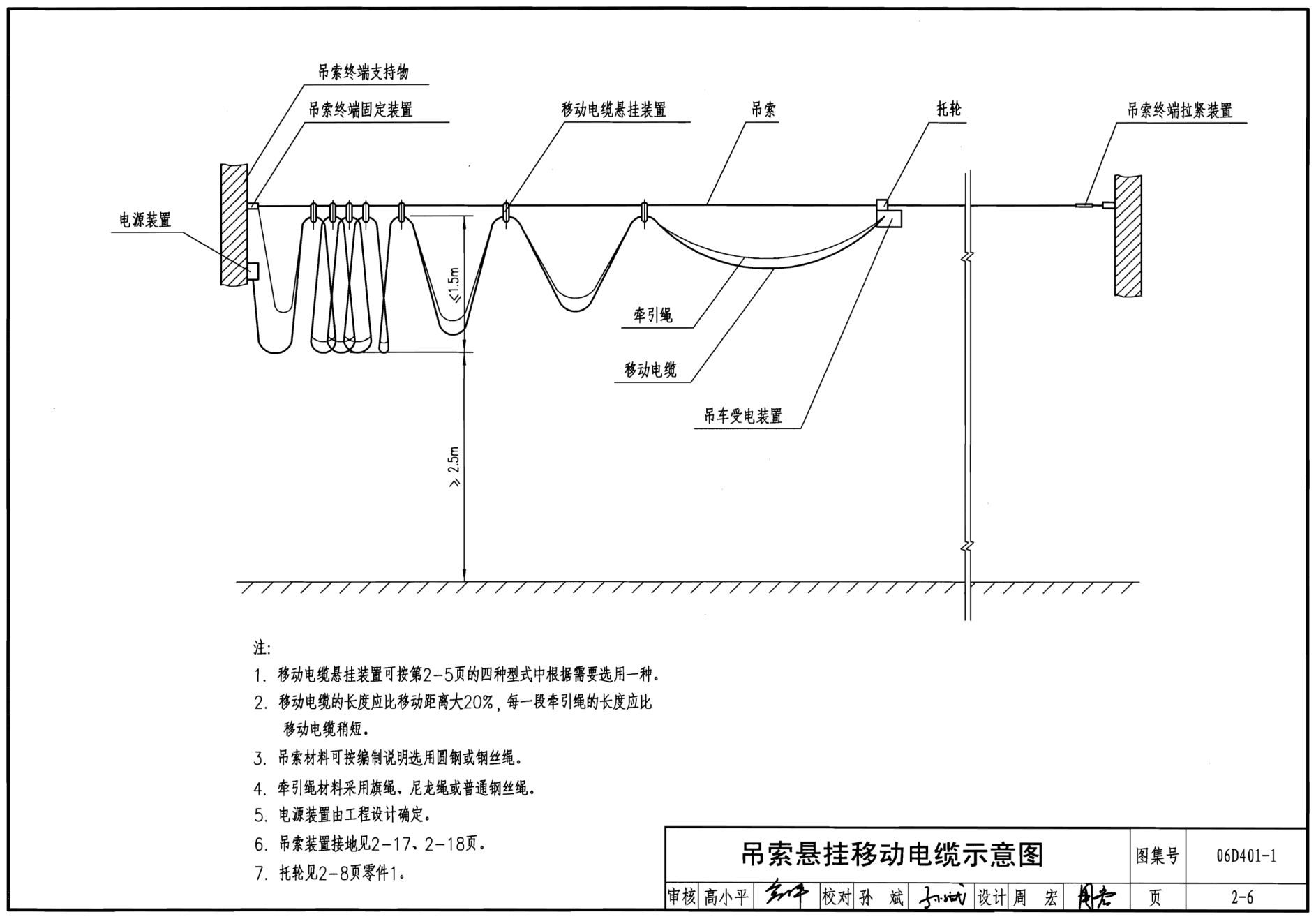

| 吊索懸掛移動電纜示意圖 | 2-6 |
| 吊索終端拉緊裝置 | 2-7 |
| 吊車上托輪裝置 | 2-8 |
| 吊索上滑環懸掛裝置 | 2-9 |
| 吊索上滑輪懸掛裝置（一） | 2-10 |
| 吊索上滑輪懸掛裝置（二） | 2-11 |
| 防爆場所吊索上滑輪懸掛裝置（一） | 2-12 |
| 防爆場所吊索上滑輪懸掛裝置（二） | 2-13 |
| 電纜夾具 | 2-14 |
| 電纜夾具零件 | 2-15 |
| 吊索終端固定裝置 | |
| 吊索終端固定裝置安裝方式索引表 | 2-16 |
| 吊索終端裝置在墻上固定（一） | 2-17 |
| 吊索終端裝置在墻上固定（二） | 2-18 |
| 吊索終端裝置在矩形構筑物上固定 | 2-19 |
| 吊索終端裝置在圓形柱上固定 | 2-20 |
| 吊索終端裝置在工字鋼梁上固定 | 2-21 |
| 移動電纜在雙角鋼滑軌上安裝 | |
| 雙角鋼滑軌上懸掛移動電纜示意圖 | 2-22 |
| 雙角鋼滑軌上懸掛裝置安裝示意圖 | 2-23 |
| 雙角鋼滑軌在工字鋼梁上的固定 | 2-24 |
| 移動電纜在開口方管滑軌上安裝 | |
| 開口方管滑軌上懸掛移動電纜示意圖 | 2-25 |
| 開口方管滑軌上兩輪懸掛裝置安裝示意圖 | 2-26 |
| 開口方管滑軌上四輪懸掛裝置安裝示意圖 | 2-27 |
| 開口方管滑軌在吊車工字鋼軌道上的固定 | 2-28 |
| 移動電纜在工字鋼滑軌上安裝 | |
| 工字鋼滑軌上懸掛移動電纜示意圖 | 2-29 |
| 工字鋼滑軌上四輪（輕型）懸掛裝置安裝示意圖 | 2-30 |
| 工字鋼滑軌上四輪（重型）懸掛裝置安裝示意圖 | 2-31 |
| 工字鋼滑軌在T形梁上的固定 | 2-32 |
| 環形、橢圓形和圓形軌道懸掛移動電纜安裝 | |
| 環形軌道懸掛移動電纜示意圖 | 2-33 |
| 環形軌道集電器安裝示意圖 | 2-34 |
| 橢圓形或圓形軌道懸掛移動電纜示意圖 | 2-35 |
| 橢圓形或圓形軌道集電器安裝示意圖 | 2-36 |
| 環形軌道上吊索終端固定裝置 | 2-37 |
| 橢圓形軌道上集電器支臂（彈簧） | 2-38 |
| 雙角鋼滑軌拼接方式示意圖 | 2-39 |
| 三、吊車安全滑觸線安裝 | |
| 編制說明 | 3-1 |

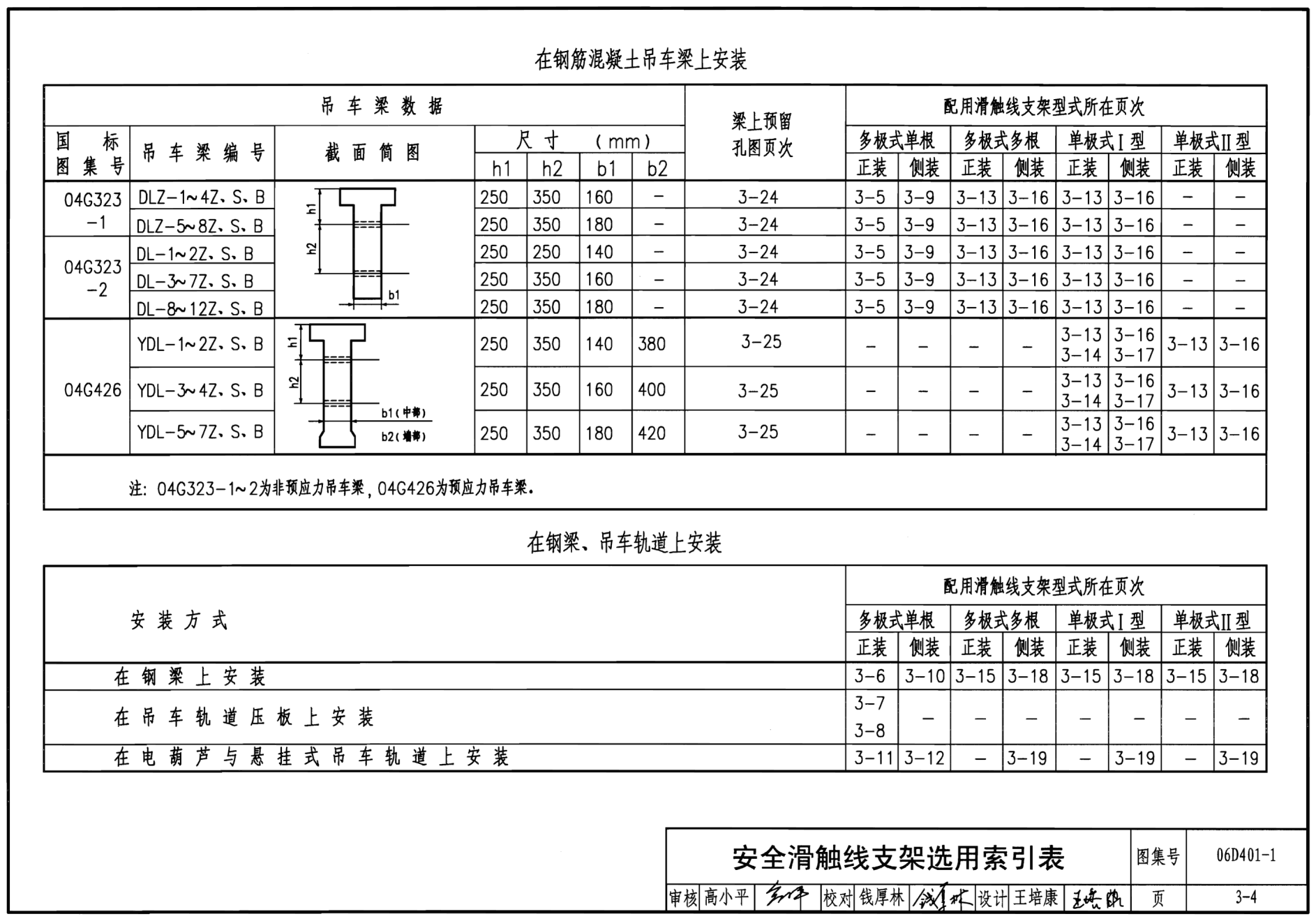

| 安全滑觸線支架選用索引表 | 3-4 |
| 安全滑觸線支架安裝 | |
| 安全滑觸線1-1型支架 | 3-5 |
| 安全滑觸線1-2型支架 | 3-6 |
| 安全滑觸線1-3型支架 | 3-7 |
| 安全滑觸線1-4型支架 | 3-8 |
| 安全滑觸線1-5型支架 | 3-9 |
| 安全滑觸線1-6型支架 | 3-10 |
| 安全滑觸線1-7型支架 | 3-11 |
| 安全滑觸線1-8型支架 | 3-12 |
| 安全滑觸線2-1型支架 | 3-13 |
| 安全滑觸線2-2型支架 | 3-14 |
| 安全滑觸線2-3型支架 | 3-15 |
| 安全滑觸線2-4型支架 | 3-16 |
| 安全滑觸線2-5型支架 | 3-17 |
| 安全滑觸線2-6型支架 | 3-18 |
| 安全滑觸線2-7型支架 | 3-19 |
| 集電器支架（一） | 3-20 |
| 集電器支架（二） | 3-21 |
| 吊車限位開關操作擋板 | |
| 橋式吊車限位開關操作擋板安裝圖 | 3-22 |
| 懸掛梁式吊車限位開關操作擋板安裝圖 | 3-23 |
| 吊車梁上滑觸線預留孔 | |
| 6m非預應力吊車梁上滑觸線預留孔 | 3-24 |
| 6m預應力吊車梁上滑觸線預留孔與埋板 | 3-25 |
| 多極式安全滑觸線 | |
| 多極式安全滑觸線安裝示意圖 | 3-26 |
| 多極式安全滑觸線端部安裝 | 3-27 |
| 多極式安全滑觸線塑料槽連接 | 3-28 |
| 多極式安全滑觸線中部進線 | 3-29 |
| 多極式安全滑觸線導體連接 | 3-30 |
| 多極式安全滑觸線在支架上安裝 | 3-31 |
| 多極式安全滑觸線滑動懸吊支架 | 3-32 |
| 多極式安全滑觸線固定懸吊支架 | 3-33 |
| 多極式安全滑觸線終端供電器 | 3-34 |
| 多極式安全滑觸線集電器拔叉 | 3-35 |
| 單極式Ⅰ型安全滑觸線 | |
| 單極式Ⅰ型安全滑觸線安裝示意圖 | 3-36 |
| 單極式Ⅰ型安全滑觸線連接 | 3-37 |
| 單極式Ⅰ型安全滑觸線在支架上安裝 | 3-38 |
| 單極式Ⅰ型安全滑觸線固定盒安裝 | 3-39 |
| 單極式Ⅰ型安全滑觸線端蓋安裝 | 3-40 |
| 單極式Ⅱ型安全滑觸線 | |
| 單極式Ⅱ型安全滑觸線安裝示意圖 | 3-41 |
| 單極式Ⅱ型安全滑觸線連接 | 3-42 |
| 單極式Ⅱ型安全劇線在支架上安裝 | 3-43 |
| 單極式Ⅱ型安全滑觸線固定盒安裝 | 3-44 |
| 單極式Ⅱ型安全滑觸線端蓋安裝 | 3-45 |
| 地溝內安全滑觸線安裝 | |
| 多極式安全滑觸線地溝安裝示意圖 | 3-46 |

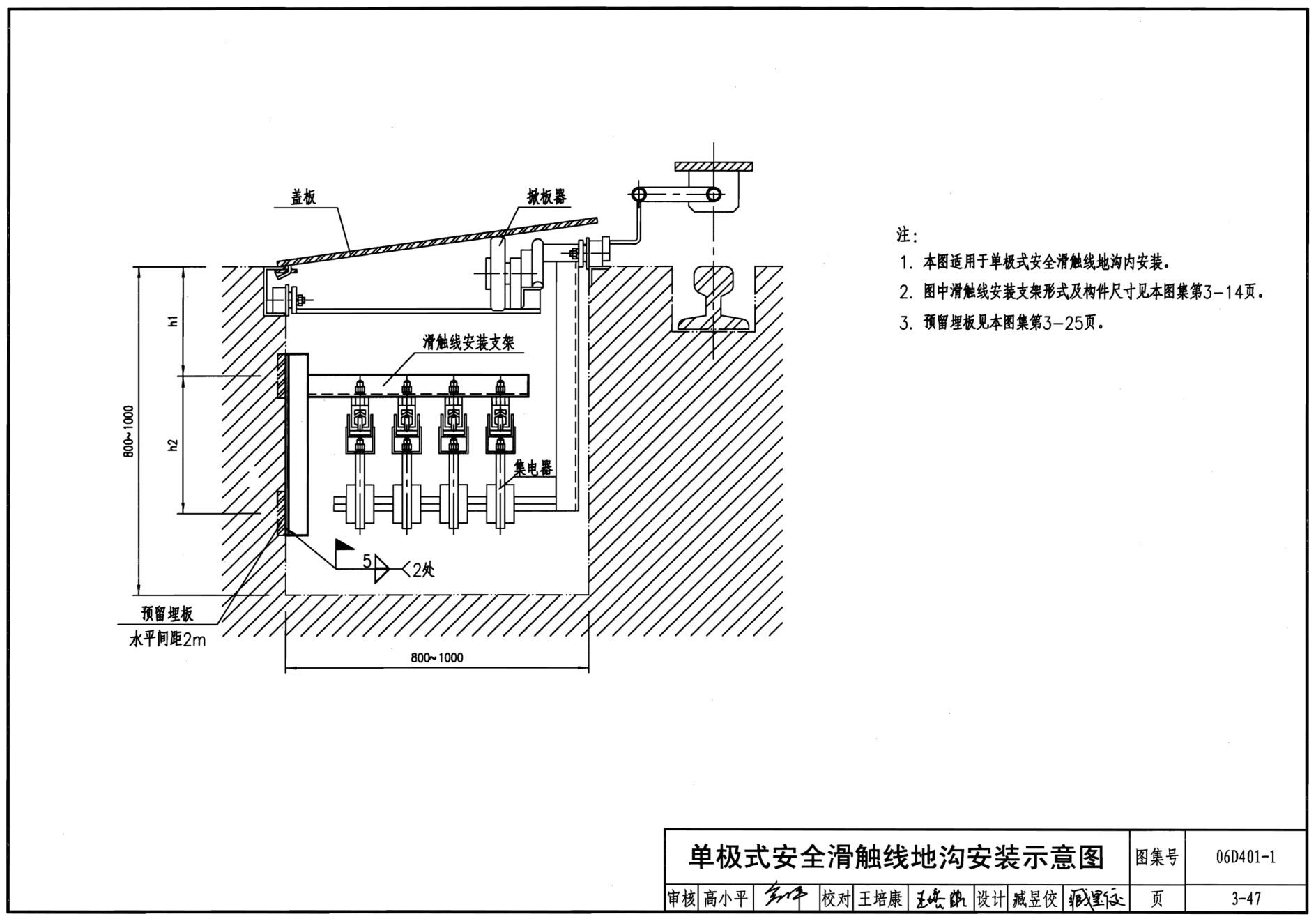

| 單極式安全滑觸線地溝安裝示意圖 | 3-47 |
| 相關技術資料 | |
| 多極式安全滑觸線相關技術資料 | |
| 單極式安全滑觸線相關技術資料 |
樣張
網友推薦
-
網友【麟角虎翅】點評：如果你正在安裝吊車并對一些線路拿不準，本圖集將對你很有幫助
-
網友【kedawgk】點評：在本圖集中，主要包括三部分內容：吊車裸滑觸線安裝，塑料防護式安全滑觸線安裝，吊車移動電纜安裝。適用于各種橋式吊車、單梁吊車、電動葫蘆的滑觸線及移動電纜安裝。 設計人員在進行吊車供電線路設計時可以對比本圖集優化設計，推薦大家購買！術業有專攻，希望大家成為學有所成，學有所用的高級工程師！
-
網友【kedawgk1】點評：圖集包括三部分內容：吊車裸滑觸線安裝，塑料防護式安全滑觸線安裝，吊車移動電纜安裝。適用于各種橋式吊車、單梁吊車、電動葫蘆的滑觸線及移動電纜安裝。設計人員在進行吊車供電線路設計時可以對比本圖集優化設計，推薦大家購買！
-
網友【kedawgk1】點評：圖集包括三部分內容：吊車裸滑觸線安裝，塑料防護式安全滑觸線安裝，吊車移動電纜安裝。適用于各種橋式吊車、單梁吊車、電動葫蘆的滑觸線及移動電纜安裝。本圖集將對吊車供電線路設計及安裝有重要的指導意義，建議大家仔細閱讀，強烈推薦！ 很多設計人員在設計時會遇到很多的實際問題，并因此而頭疼不已，這是很正常的。要想成為一名優秀的設計師，我們必須要有迎難而上的精神，在此過程中需要一名良師益友，而本圖集恰恰提供了一個這樣的平臺，遇到的問題我們可以有所參考，提高質量，優化設計！
-
網友【kwok】點評：對吊車供電線路設計及安裝有重要的指導意義
-
網友【xuyi921】點評：很實際也很實用，對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書，頂一下!!
-
網友【cobra2010】點評：這是一本非常很實用的圖集，有很多地方值得仔細研究，結合實際工程進行設計，提高自身水平，服務社會建設！
