06D105：電纜防火阻燃設計與施工
- 圖集編號
- 06D105
- 圖集名稱
- 電纜防火阻燃設計與施工
- 定價
- 24.00 元
- 開本
- 16 開
- 主編單位
- 五洲工程設計研究院
- 全國工程建設標準設計強電專家委員會
內容簡介
本圖集適用于工業、民用、電力、化工行業電纜防火阻燃封堵。包括了電纜、電線、橋架、線槽、封閉母線防火封堵施工做法以及對電纜、金屬管、金屬橋架、金屬線槽采取的防火保護措施。介紹電纜在電纜溝、電纜隧道、電氣豎井里防火阻燃設計施工；電纜管線、電纜橋架、封閉母線穿墻、樓板的防火阻燃設計施工。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 防火涂料性能和施工方法 | 6 |
| 電纜溝阻火墻 | |
| 電纜溝防火板阻火墻 | 7 |

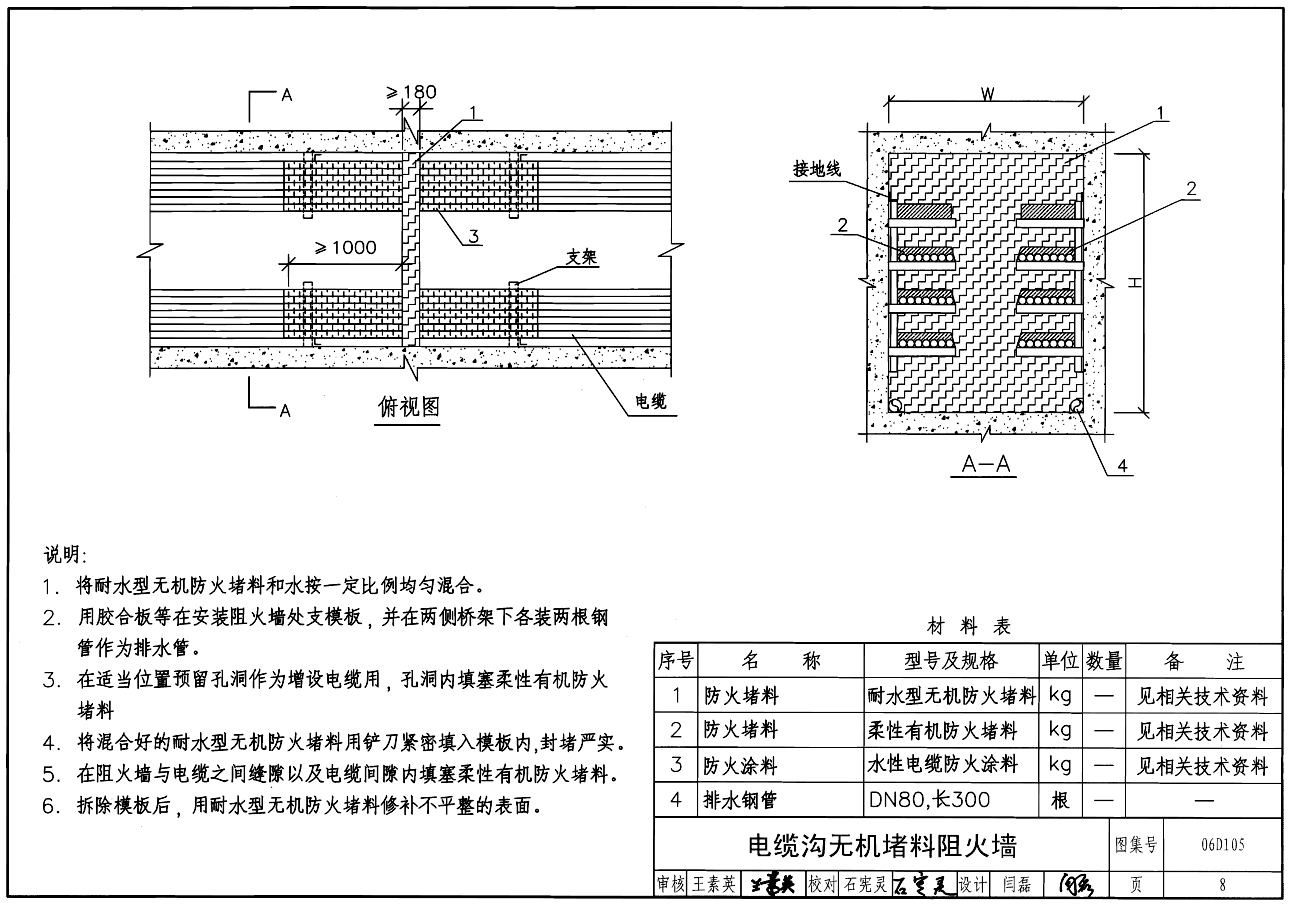

| 電纜溝無機堵料阻火墻 | 8 |
| 電纜溝阻火包阻火墻 | 9 |
| 電纜隧道阻火墻 | |
| 電纜隧道防火板阻火墻 | 10 |
| 電纜隧道無機堵料阻火墻 | 11 |
| 電纜隧道阻火包阻火墻(有防火門) | 12 |
| 電纜隧道阻火包阻火墻(無防火門) | 13 |
| 電纜豎井防火封堵 | |
| 大型電纜豎井防火板防火封堵 | 14 |
| 大型電纜豎井無機堵料防火封堵 | 15 |
| 電纜豎井防火板防火封堵 | 16 |
| 電纜豎井無機堵料防火封堵 | 17 |

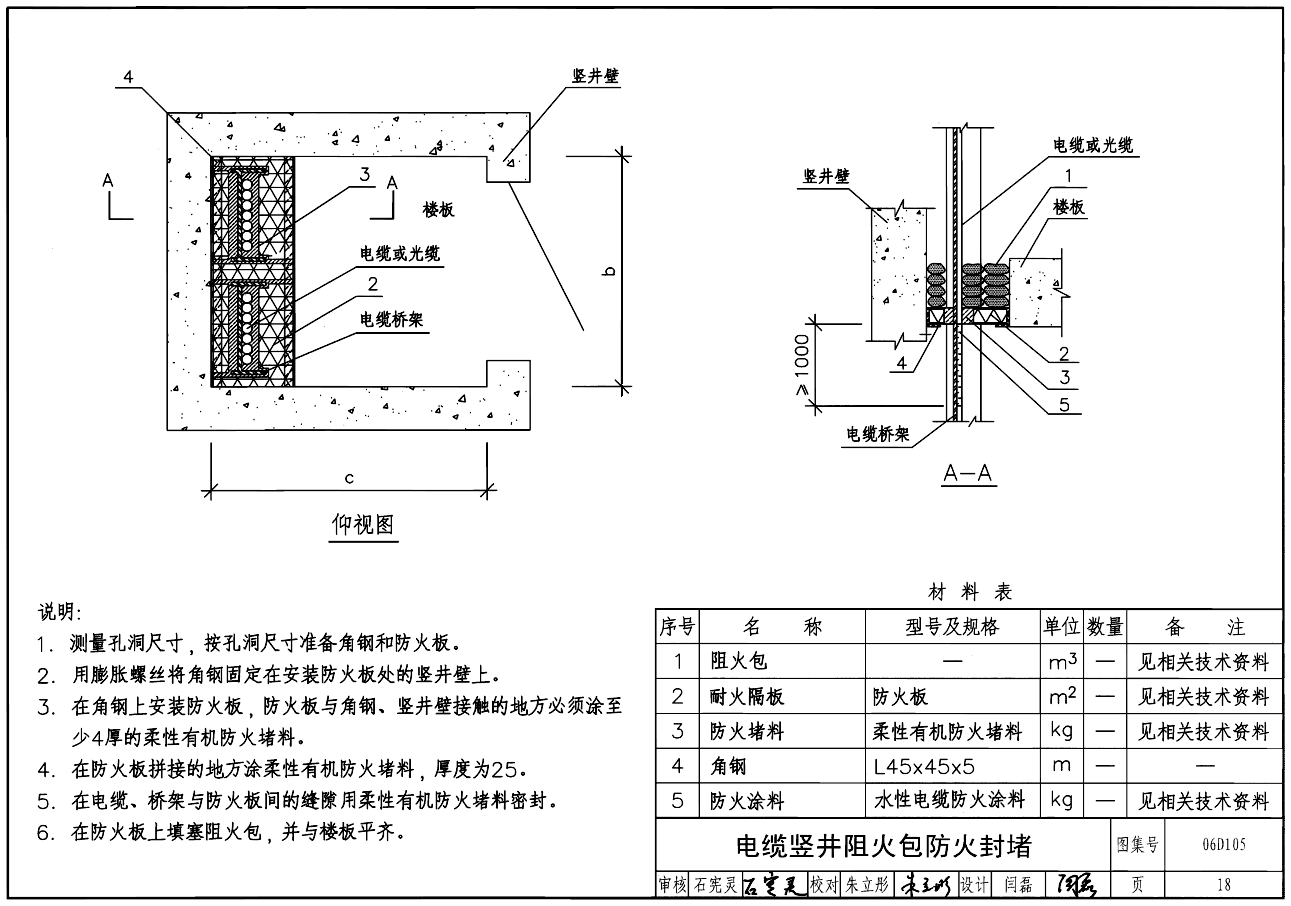

| 電纜豎井阻火包防火封堵 | 18 |
| 電纜橋架防火封堵 | |
| 電纜橋架穿墻孔防火板防火封堵 | 19 |
| 電纜橋架穿墻孔有機堵料防火封堵 | 20 |
| 電纜橋架穿墻孔無機堵料防火封堵 | 21 |
| 電纜橋架穿墻孔阻火包防火封堵 | 22 |
| 電纜橋架穿樓板孔防火板防火封堵 | 23 |
| 電纜橋架穿樓板孔有機堵料防火封堵 | 24 |
| 電纜橋架穿樓板孔無機堵料防火封堵 | 25 |
| 電纜橋架穿樓板孔阻火包防火封堵 | 26 |
| 封閉母線穿墻孔防火封堵 | |
| 封閉母線穿墻孔防火板防火封堵 | 27 |
| 封閉母線穿墻孔阻火包防火封堵 | 28 |
| 封閉母線穿墻孔有機堵料防火封堵 | 29 |
| 電纜或光纜保護管防火封堵 | |
| 預埋電纜或光纜保護管穿墻有機堵料防火封堵 | 30 |
| 電纜或光纜保護管穿墻孔有機堵料防火封堵 | 31 |
| 電纜或光纜保護管穿墻孔阻火圈防火封堵 | 32 |
| 多根電纜或光纜保護管穿墻孔有機堵料防火封堵 | 33 |
| 接地干線穿墻或樓板防火封堵 | 34 |
| 電纜或光纜防火封堵 | |
| 電纜或光纜穿墻孔柔性有機堵料防火封堵 | 35 |
| 電纜或光纜穿墻孔膨脹型有機堵料防火封堵 | 36 |
| 電纜或光纜穿墻孔阻火包防火封堵 | 37 |
| 電纜或光纜穿墻孔無機堵料防火封堵 | 38 |
| 電纜或光纜穿樓板孔柔性有機堵料防火封堵 | 39 |
| 電纜或光纜穿樓板孔膨脹型有機堵料防火封堵 | 40 |
| 電纜或光纜穿樓板孔防火板防火封堵 | 41 |
| 電信基站饋線窗防火板防火封堵 | 43 |
| 電信電纜進線室上線孔有機堵料防火封堵 | 44 |
| 電氣盤、柜底部防火封堵 | |
| 電氣盤、柜底部防火板防火封堵 | 45 |
| 電氣盤、柜底部有機堵料防火封堵 | 46 |
| 電氣盤、柜底部阻火包防火封堵 | 47 |
| 沙箱做法 | |
| 沙箱做法 | 48 |
| 防火阻燃保護措施 | |
| 電纜接頭保護盒安裝示意圖 | 50 |
| 耐火槽盒阻火段安裝示意圖 | 51 |
| 耐火隔板安裝示意圖 | 52 |
| 相關技術資料 | |
| 防火封堵材料性能指標及選用 | 53 |
樣張
網友推薦
-
網友【zjtstef】點評：本圖集全面介紹了電纜防火封堵方法與措施。其中包括電纜、光纜、電線、橋架、線槽等的封堵措施和防護保護措施。防火封堵材料主要分為無機防火堵料，有機防火堵料，阻火包，板材，阻火圈或阻火帶，很好，很有幫助
-
網友【ningjing0222】點評：現在消防局等相關部門對設計和施工過程中的消防問題特別關注，以防建筑交付使用的隱患。所以施工等過程中需要仔細每個細節，這本對于電纜防火敷設安裝來說非常不錯。
-
網友【黃淑芬】點評：電纜夾層是發電廠、變電所電纜最密集的地方之一，一旦發生火災，后果則不堪設想。因此，電纜夾層是電纜防火的重點部位之一。 圖集中提到，在30根電纜(可燃體為20.5kg/m)的情況下，如發生電纜引燃事故，在4分鐘以內即可形成500 ℃高溫熱聚集而導致電纜沿走向進行延燃。因此，電纜支架或橋架上的電纜，如相鄰兩層電纜根數超過30根時，則電纜層間要用防火隔板(即防火托盤或防火蓋板)進行阻火分隔。 這個在實際施工中用得很多，具有指導意義。
-
網友【kedawgk1】點評：本圖集適用于工業、民用建筑、電力、化工行業電纜防火阻燃封堵。電纜在電纜溝、電纜隧道、電氣豎井及電纜管線、電纜橋架、封閉母線穿墻、樓板的防火阻燃設計施工。建議設計及施工人員參考本圖集，結合工程實例，進行優化設計，提高效率，創造優質工程！
-
網友【kwok】點評：電纜夾層是電纜防火的重點部位之一，圖集在實際中具有指導意義
-
網友【kedawgk1】點評：本圖集適用于工業、民用建筑、電力、化工行業電纜防火阻燃封堵。電纜在電纜溝、電纜隧道、電氣豎井及電纜管線、電纜橋架、封閉母線穿墻、樓板的防火阻燃設計施工。 同時，大家可從實例中結合自己的工程分析判斷比較，好好學習，提高效率！
-
網友【xuyi921】點評：很實際也很實用，對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書，頂一下!!
-
網友【zaojia2007】點評：本圖集全面介紹了電纜防火封堵方法與措施。其中包括電纜、光纜、電線、橋架、線槽等的封堵措施和防護保護措施。防火封堵材料主要分為無機防火堵料，有機防火堵料，阻火包，板材，阻火等 圖集內容在實際施工中用得很多，具有指導意義，推薦給大家學習。
-
網友【zaojiashi007】點評：本圖集適用于工業、民用建筑、電力、化工行業電纜防火阻燃封堵。電纜在電纜溝、電纜隧道、電氣豎井及電纜管線、電纜橋架、封閉母線穿墻、樓板的防火阻燃設計施工。對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書，圖集內容在實際施工中用得很多，具有指導意義，推薦給大家學習。
