06K301-1：空氣-空氣能量回收裝置選用與安裝(新風換氣機部分)
- 圖集編號
- 06K301-1
- 圖集名稱
- 空氣-空氣能量回收裝置選用與安裝(新風換氣機部分)
- 定價
- 20.00 元
- 開本
- 16 開
- 主編單位
- 中船建筑工程設計研究院
內容簡介

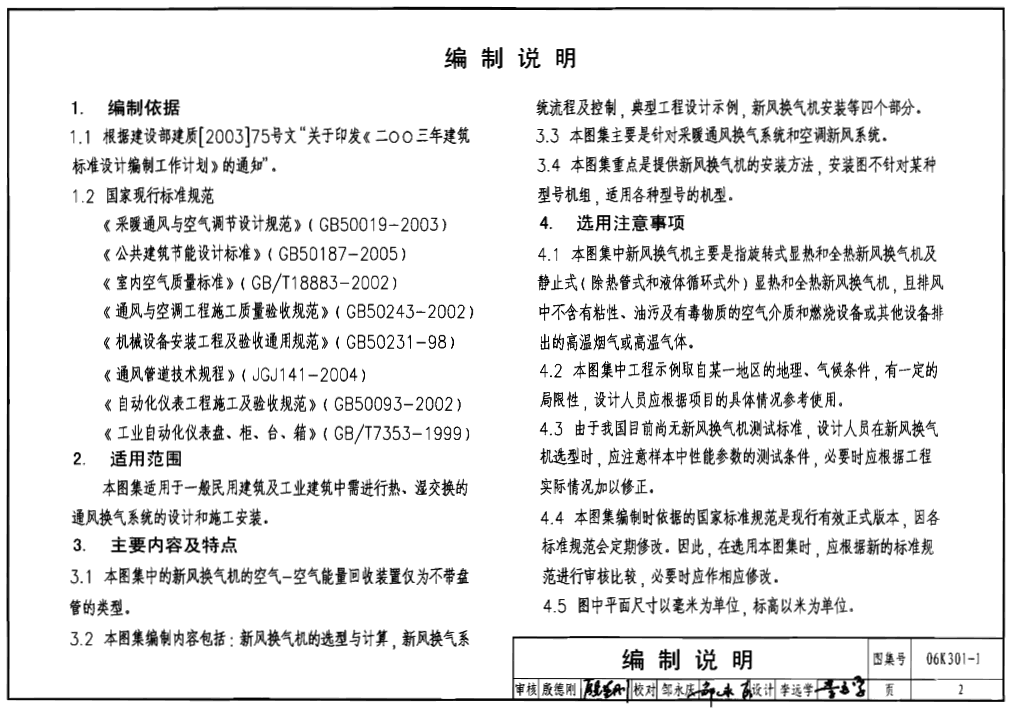

本圖集適用于一般民用建筑及工業建筑需進行熱、濕交換的通風換氣以及旋轉式顯熱和全熱新風換氣機及靜止式（除熱管式和液體循環式外）顯熱和全熱新風換氣機。內容包括新風換氣機的選用方法，施工安裝注意事項。圖集詳細繪制了安裝節點大樣及具有典型性的工程實例，給出了具有參考性的技術資料。本圖集對設計人員在工程中選用新風換氣機具有很好的指導作用；各種安裝方式及其節點大樣方便了施工人員的安裝。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 2 |

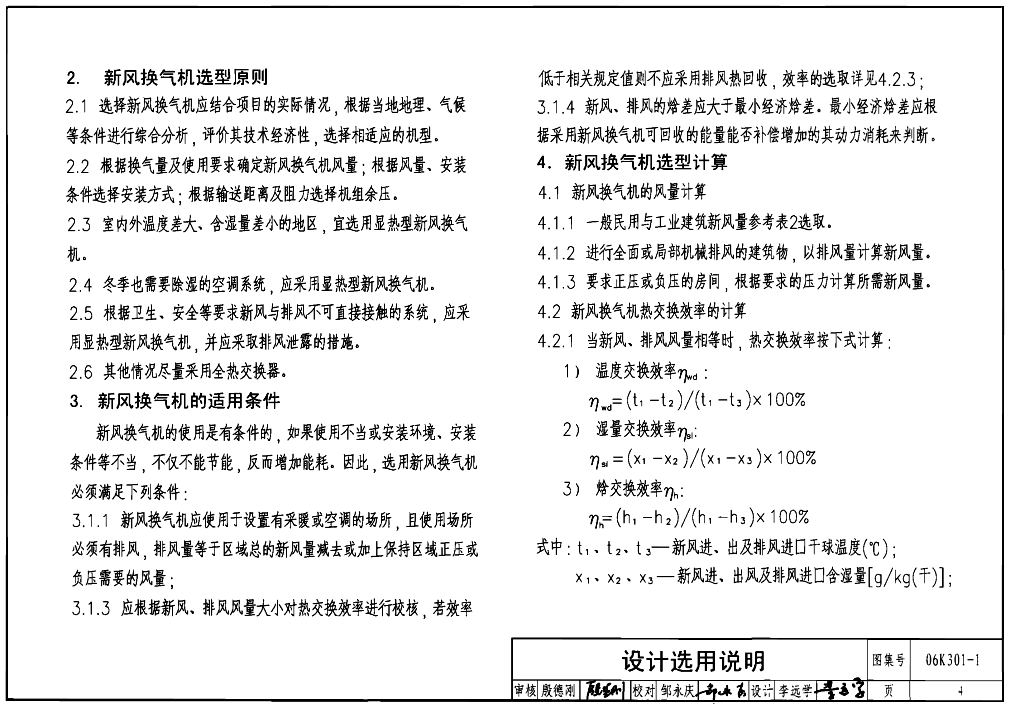

| 設計選用說明 | 3 |
| 系統流程及控制原理圖 | |
| 不帶旁通系統流程圖、控制原理圖 | 8 |
| 不帶旁通系統控制互連接線圖 | 9 |
| 帶旁通系統流程圖、控制原理圖（風機外置） | 10 |
| 帶旁通系統控制互連接線圖（風機外置） | 11 |
| 帶旁通系統流程圖、控制原理圖（風機內置） | 12 |
| 帶旁通系統控制互連接線圖（風機內置） | 13 |

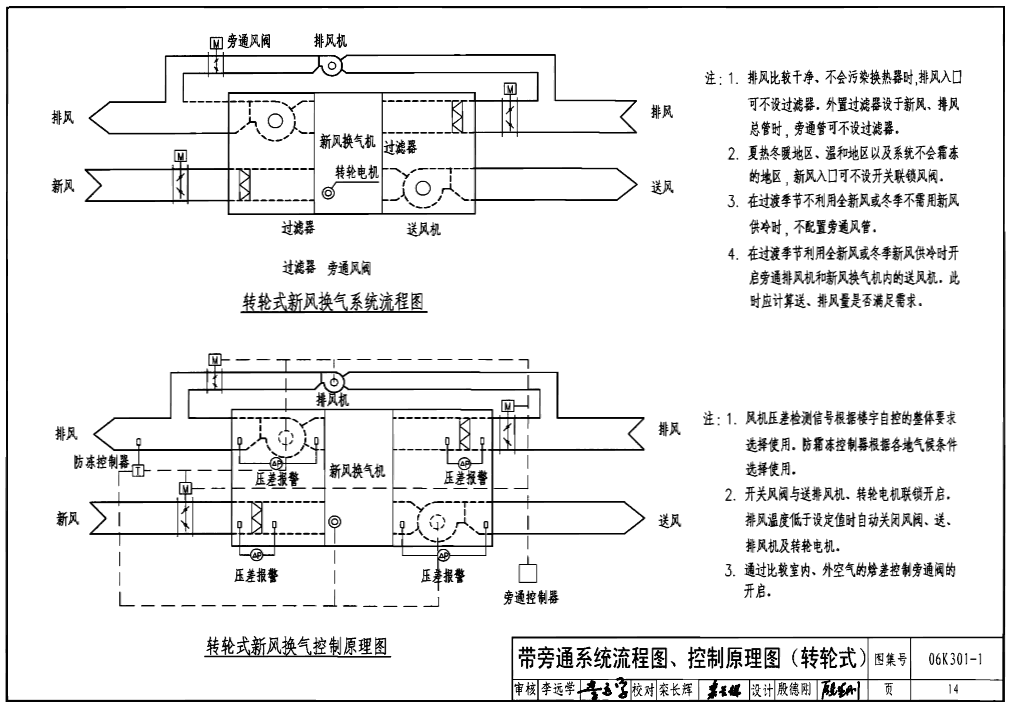

| 帶旁通系統流程圖、控制原理圖（轉輪式） | 14 |
| 帶旁通系統控制互連接線圖（轉輪式） | 15 |
| 典型示例 | |
| 新風、排風量相等熱回收系統 | 16 |
| 新風、排風量不等新風回收系統 | 22 |
| 施工與安裝 | |
| 施工安裝說明 | 28 |
| 室內壁掛式安裝 | 30 |
| 室外壁掛式安裝 | 31 |

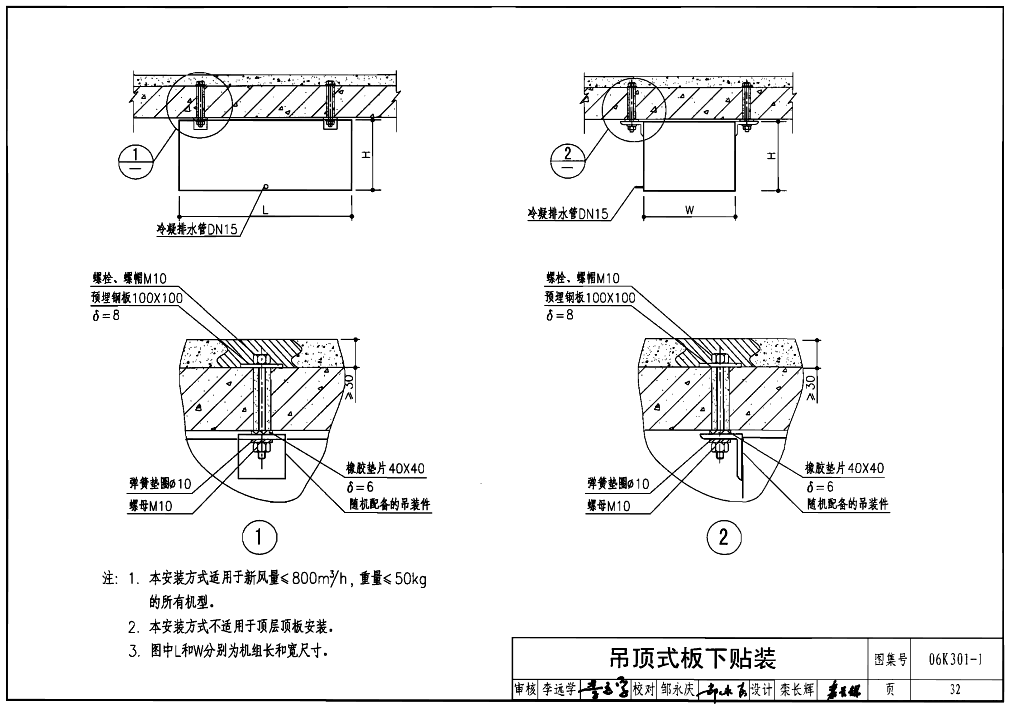

| 吊頂式板下貼裝 | 32 |

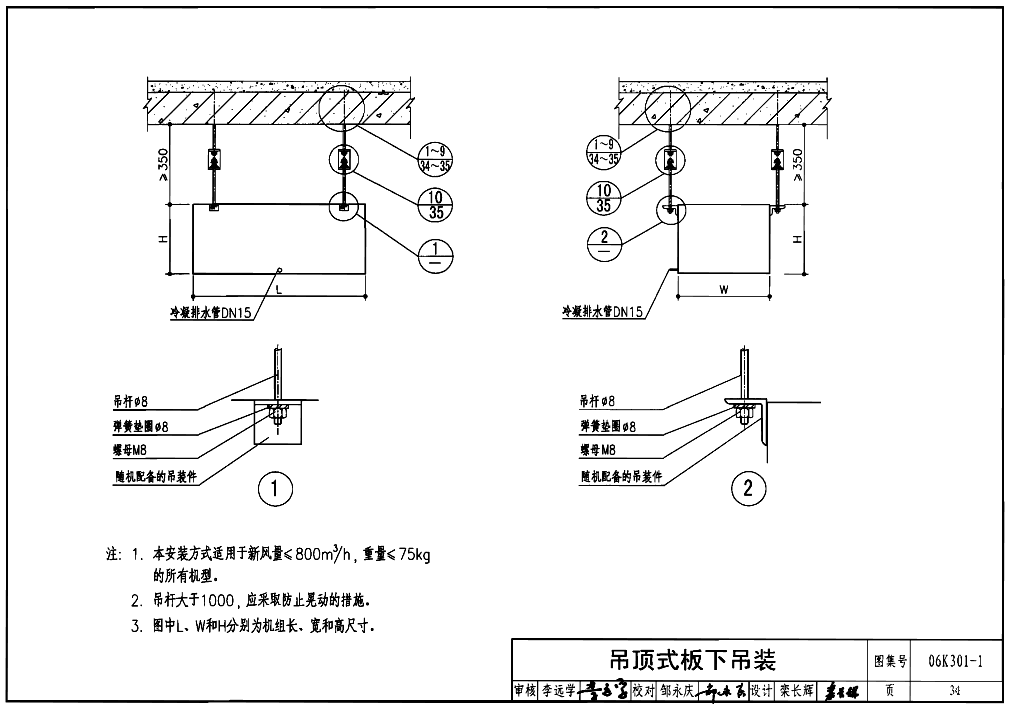

| 吊頂式板下吊裝 | 34 |
| 吊架根部詳圖 | 36 |
| 吊頂式安裝材料規格表 | 38 |
| 吊頂式墻上安裝 | 39 |
| 落地式室內布置 | 42 |
| 落地式安裝 | 43 |
