06SG517-1：輕型屋面三角形鋼屋架（圓鋼管、方鋼管）
- 圖集編號
- 06SG517-1
- 圖集名稱
- 輕型屋面三角形鋼屋架（圓鋼管、方鋼管）
- 定價
- 80.00 元
- 開本
- 8 開
- 主編單位
- 中國航空工業規劃設計研究院
內容簡介
本圖集適用于非抗震區及抗震設防烈度≤9度地區、屋架下弦標高≤12m、柱距為6m、7.5m、屋面坡度為1/3、基本風壓為≤0.7kN/m2的一般單層工業廠房。本圖集為跨度12m、15m、18m的輕型屋面三角形鋼屋架（圓鋼管和方鋼管）及相應的支撐系統施工詳圖，包括檁條和拉條的布置及其構件詳圖、支撐布置及其構件詳圖。為方便施工，圖集給出安裝節點詳圖，包括1～3跨的連跨和用于方鋼管的內天溝連接。相關設計、施工、監理人員可與圖集G521-1~2、09J202-1、01J925-1等配合使用。
目錄
| 目錄 | 1 |
|---|---|

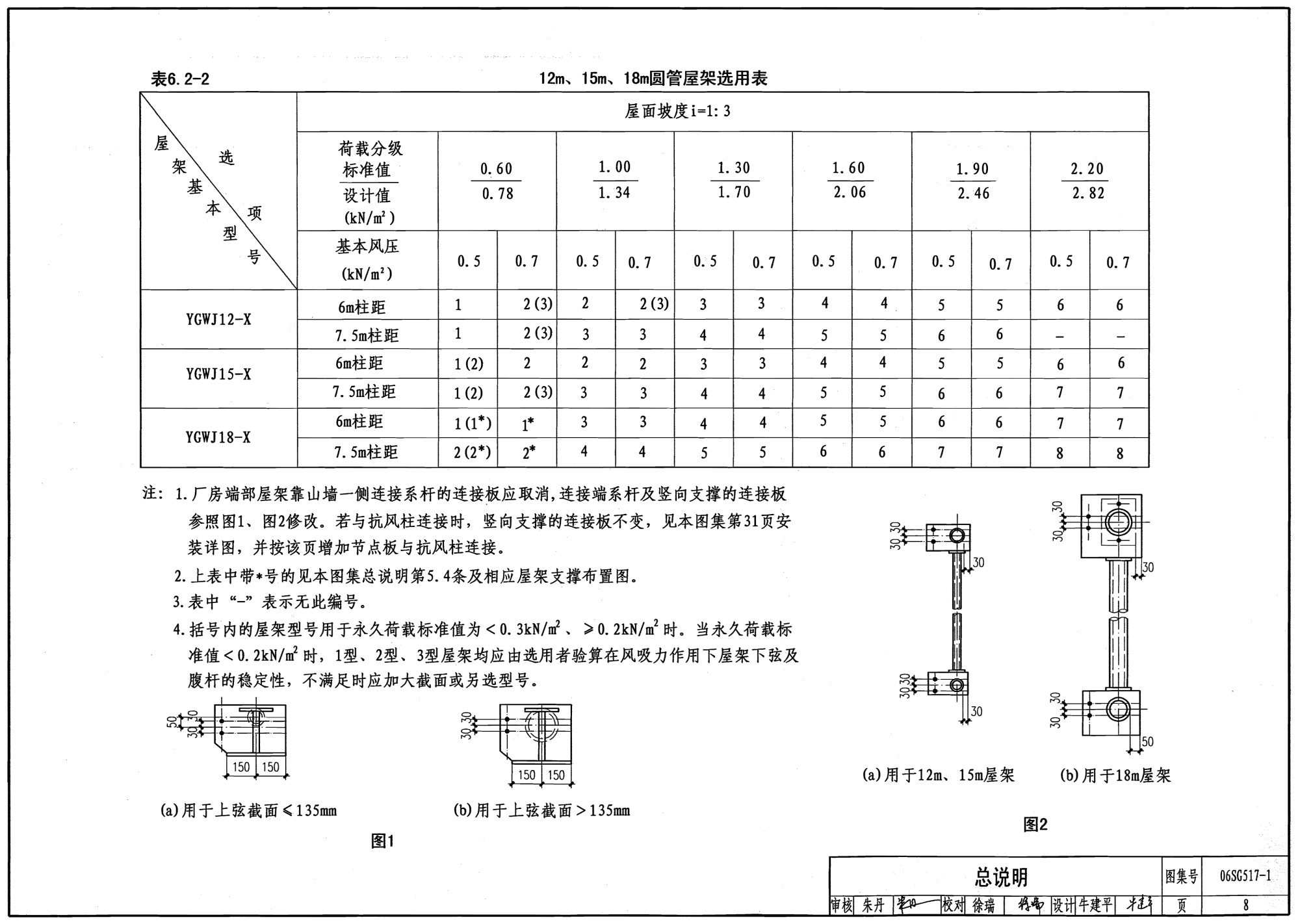

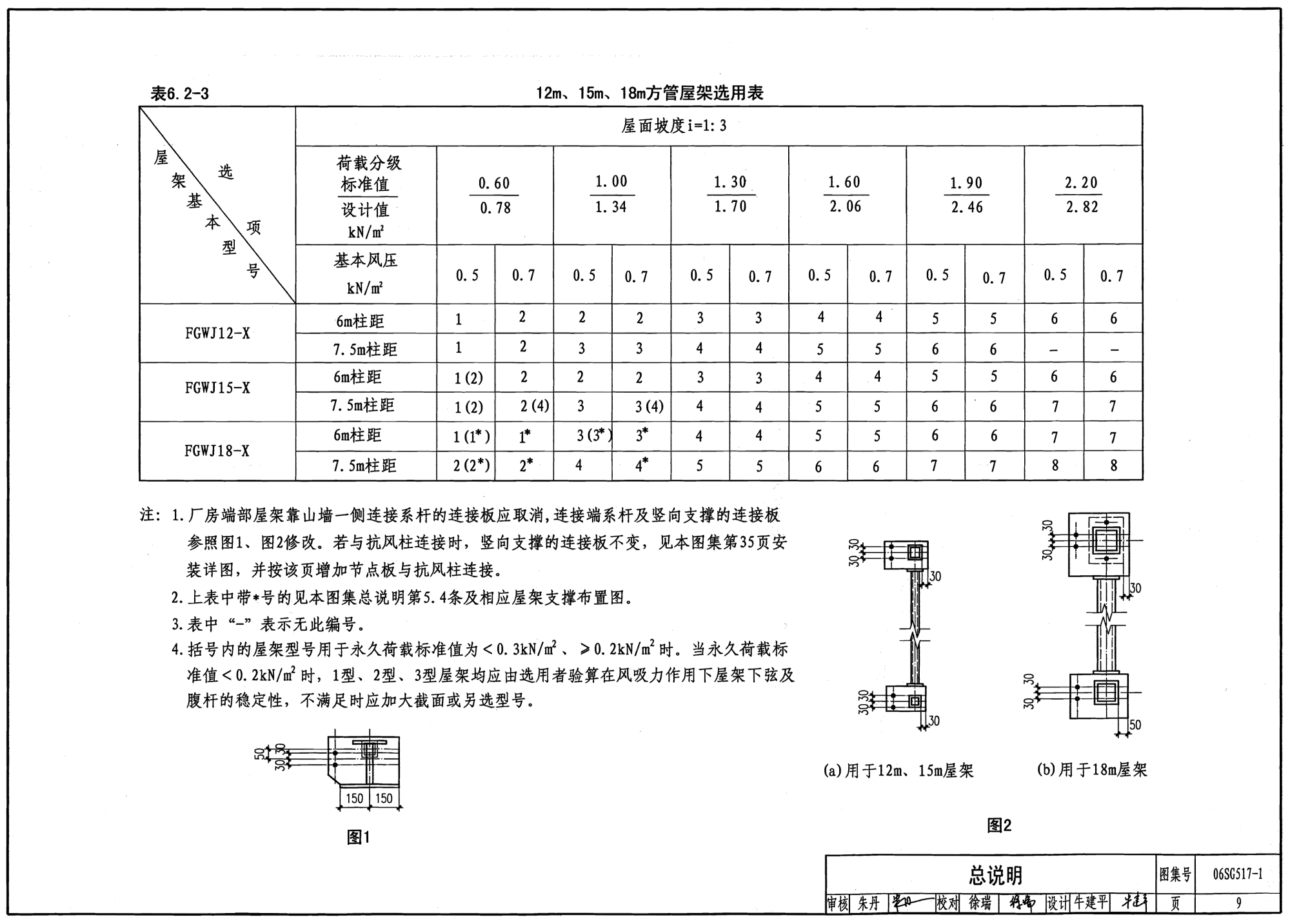

| 總說明 | 3 |
| 屋架構件編號及布置圖 | |
| 12m屋架支撐構件編號圖 | 13 |
| 15m屋架支撐構件編號圖 | 15 |
| 18m屋架支撐構件編號圖 | 19 |
| 12m屋架檁條、拉條、撐桿構件編號示意圖 | 23 |
| 15m屋架檁條、拉條、撐桿構件編號示意圖 | 24 |
| 18m屋架檁條、拉條、撐桿構件編號示意圖 | 25 |
| 安裝節點詳圖 | |
| 圓管屋架上弦檁托布置圖 | 26 |
| 方管屋架上弦檁托布置圖 | 27 |
| 圓管屋架安裝節點圖 | 28 |

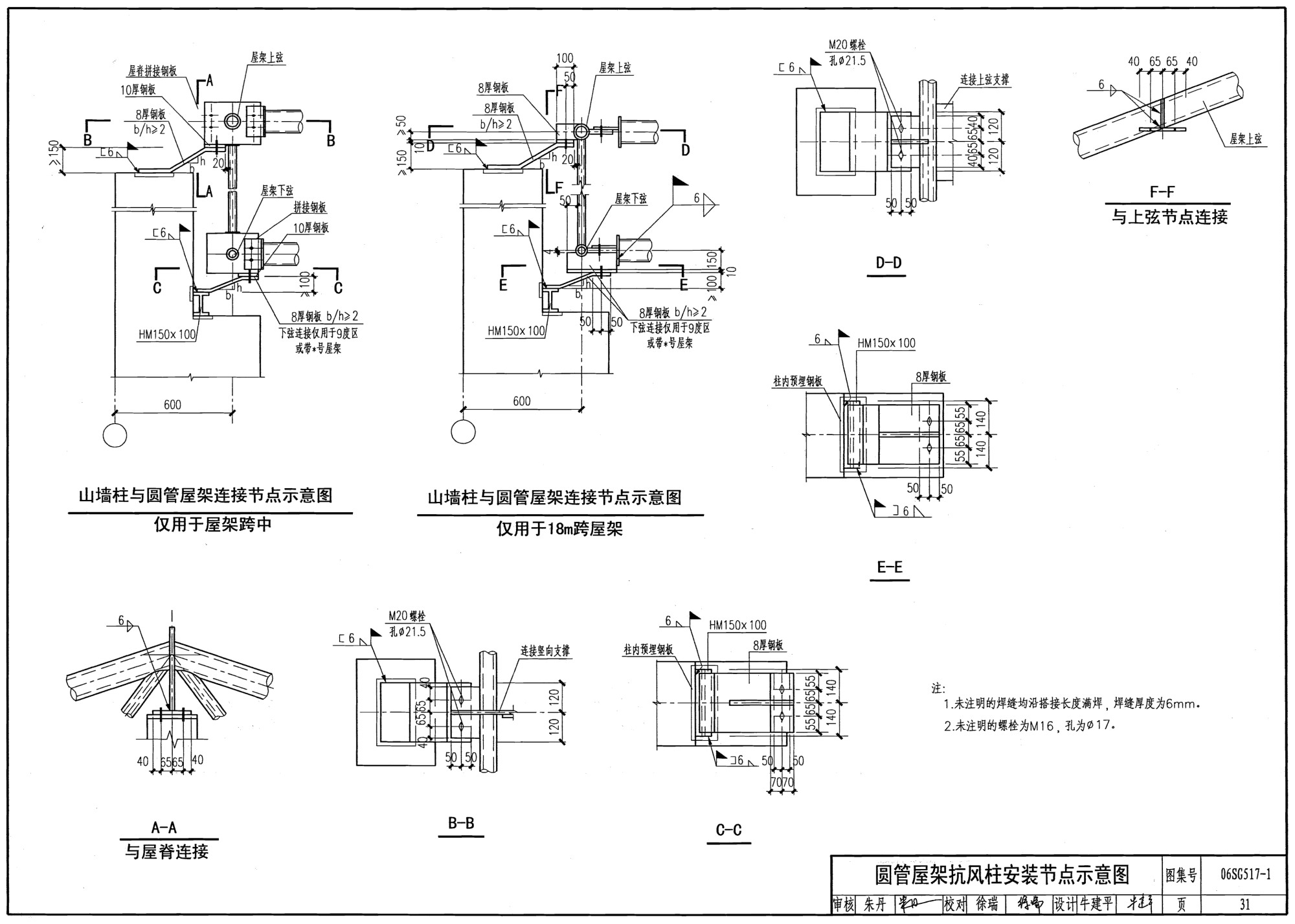

| 圓管屋架抗風柱安裝節點示意圖 | 31 |
| 方管屋架安裝節點圖 | 32 |
| 方管屋架抗風柱安裝節點示意圖 | 35 |
| 橫向支撐詳圖 | |
| 上弦橫向支撐SC1～SC4詳圖 | 36 |
| 上弦橫向支撐SC1a～SC4a詳圖 | 37 |
| 上弦橫向支撐SC5、5a、SC6、6a詳圖 | 38 |
| 上弦橫向支撐SC7、7a、SC8、8a詳圖 | 39 |
| 下弦橫向支撐XC1～XC4詳圖 | 40 |
| 下弦橫向支撐XC5～XC8詳圖 | 41 |
| 下弦橫向支撐XC9～XC12詳圖 | 42 |
| 下弦橫向支撐XC13～XC16詳圖 | 43 |
| 豎向支撐詳圖 | |
| 豎向支撐CC1～CC5、5a詳圖 | 44 |
| 豎向支撐CC6、6a～CC8、8a詳圖 | 45 |
| 豎向支撐CC9、9a～CC12、12a詳圖 | 46 |
| 系桿詳圖 | |
| 系桿XG1、1a、1b～XG6、6a詳圖 | 47 |
| 系桿XG7～XG12、12a詳圖 | 48 |
| 系桿XG13～XG18、18a詳圖 | 49 |
| 圓鋼管屋架詳圖 | |
| YGWJ12-1A、C、D詳圖 | 50 |
| YGWJ12-2A、C、D詳圖 | 51 |
| YGWJ12-3A、C、D詳圖 | 52 |
| YGWJ12-4A、C、D詳圖 | 53 |
| YGWJ12-5A、C、D詳圖 | 54 |

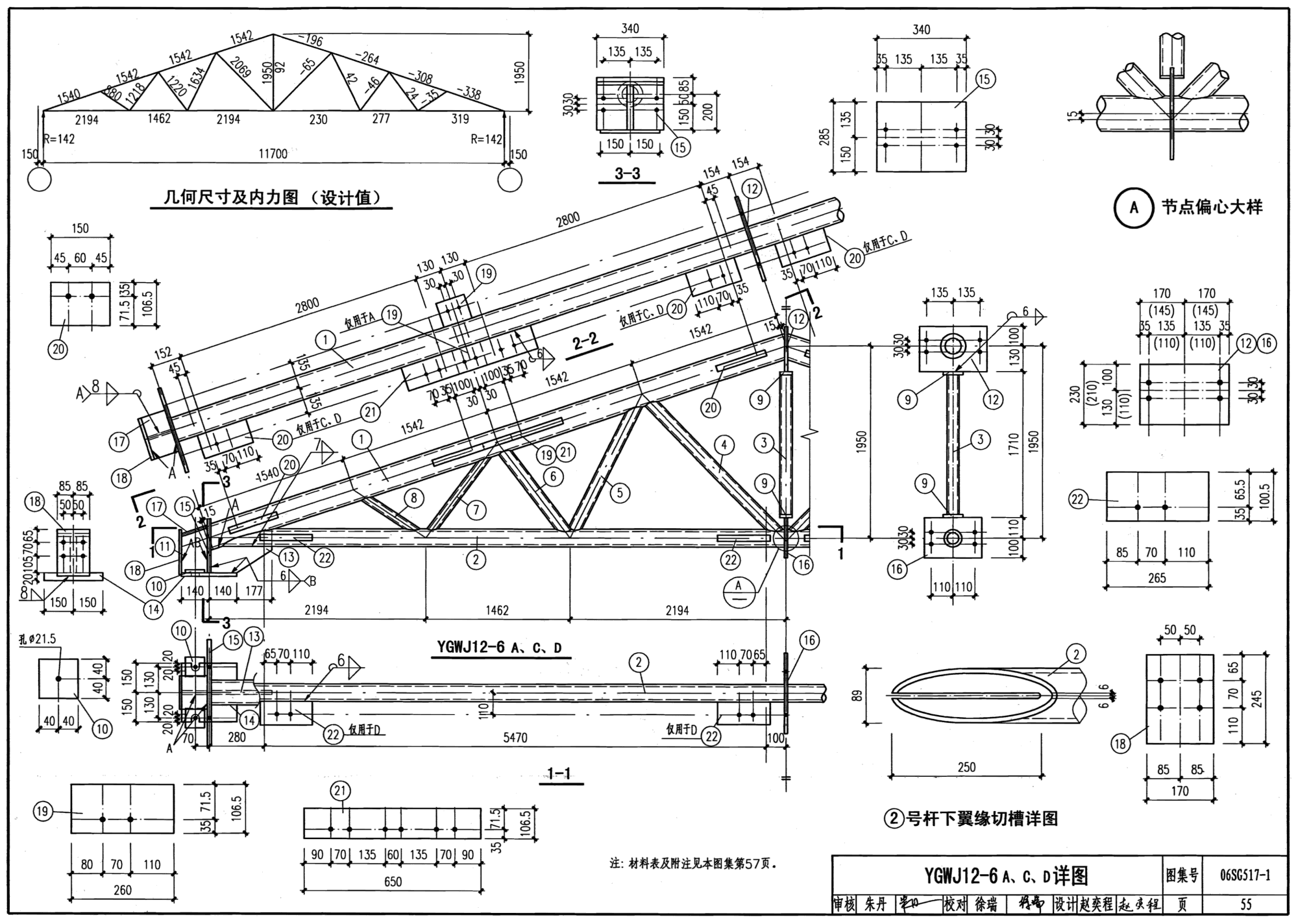

| YGWJ12-6A、C、D詳圖 | 55 |
| YGWJ12-1～3材料表 | 56 |
| YGWJ12-4～6材料表 | 57 |
| YGWJ15-1A、C、D詳圖 | 58 |
| YGWJ15-2A、C、D詳圖 | 60 |
| YGWJ15-3A、C、D詳圖 | 62 |
| YGWJ15-4A、C、D詳圖 | 64 |
| YGWJ15-5A、C、D詳圖 | 66 |
| YGWJ15-6A、C、D詳圖 | 68 |
| YGWJ15-7A、C、D詳圖 | 70 |
| YGWJ18-1A、B、C、D、E詳圖 | 72 |
| YGWJ18-2A、B、C、D、E詳圖 | 74 |
| YGWJ18-3A、B、C、D、E詳圖 | 76 |
| YGWJ18-4A、B、C、D、E詳圖 | 78 |
| YGWJ18-5A、B、C、D、E詳圖 | 80 |
| YGWJ18-6A、B、C、D、E詳圖 | 82 |
| YGWJ18-7A、B、C、D、E詳圖 | 84 |
| YGWJ18-8A、B、C、D、E詳圖 | 86 |
| 方鋼管屋架詳圖 | |
| FGWJ12-1A、C、D詳圖 | 88 |
| FGWJ12-2A、C、D詳圖 | 89 |
| FGWJ12-3A、C、D詳圖 | 90 |
| FGWJ12-4A、C、D詳圖 | 91 |
| FGWJ12-5A、C、D詳圖 | 92 |
| FGWJ12-6A、C、D詳圖 | 93 |
| FGWJ12-1～3材料表 | 94 |
| FGWJ12-4～6材料表 | 95 |
| FGWJ15-1A、C、D詳圖 | 96 |
| FGWJ15-2A、C、D詳圖 | 98 |
| FGWJ15-3A、C、D詳圖 | 100 |
| FGWJ15-4A、C、D詳圖 | 102 |
| FGWJ15-5A、C、D詳圖 | 104 |
| FGWJ15-6A、C、D詳圖 | 106 |
| FGWJ15-7A、C、D詳圖 | 108 |
| FGWJ18-1A、B、C、D、E詳圖 | 110 |
| FGWJ18-2A、B、C、D、E詳圖 | 112 |
| FGWJ18-3A、B、C、D、E詳圖 | 114 |

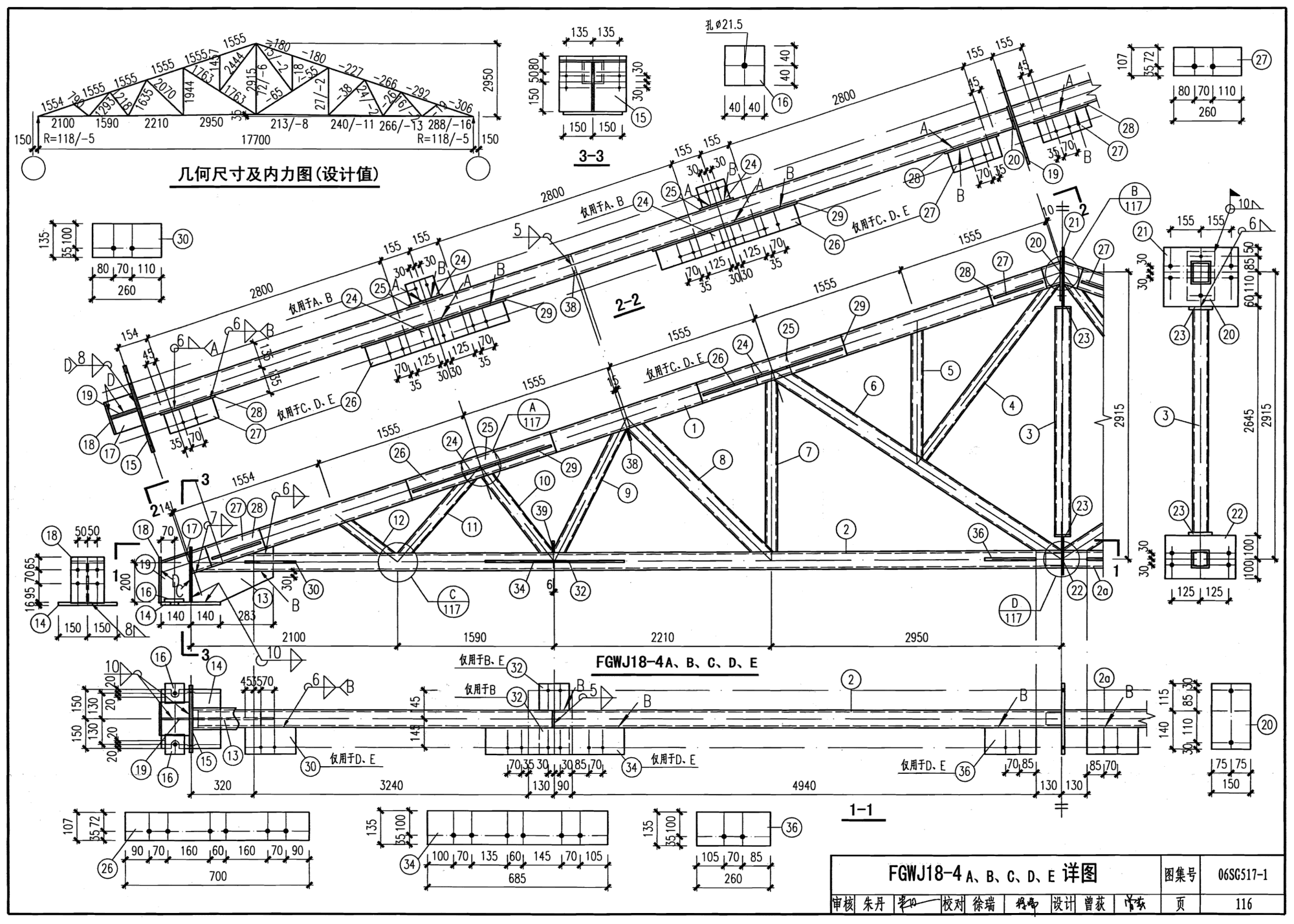

| FGWJ18-4A、B、C、D、E詳圖 | 116 |
| FGWJ18-5A、B、C、D、E詳圖 | 118 |
| FGWJ18-6A、B、C、D、E詳圖 | 120 |
| FGWJ18-7A、B、C、D、E詳圖 | 122 |
| FGWJ18-8A、B、C、D、E詳圖 | 124 |
| 相關技術資料 | 126 |
樣張
網友推薦
-
網友【kwok】點評：對應于兩種管材的屋架，均對應給出了檁條和拉條的布置及其構件詳圖、支撐布置及其構件詳圖。為方便施工，給出安裝節點詳圖
