05G515：輕型屋面梯形鋼屋架
- 圖集編號
- 05G515
- 圖集名稱
- 輕型屋面梯形鋼屋架
- 定價
- 142.00 元
- 開本
- 4 開
- 主編單位
- 北方交通大學勘察設計研究院
- 中國建筑標準標準設計研究院
內容簡介
本圖集適用于非抗震區及抗震設防烈度≤9度地區、柱距為6m、7.5m、9m（當柱距為12m時，可在中間屋架支座處設置與其相配合的托架或托梁），吊車起重量≤50t的中、輕級工作制，屋面材料為壓型鋼板、夾芯板、發泡水泥復合大型屋面板的一般單層工業廠房。本圖集為跨度15~36m的輕型屋面梯形鋼屋架及相應的檁條、支撐施工詳圖。本圖集提供的屋架自重輕、節約鋼材、制作方便、施工周期短，相關設計、施工、監理人員可與圖集05G516、05J623-1、01J925-1、02ZG710等配合使用。
備注
代替01SG515、01(04)SG515
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |

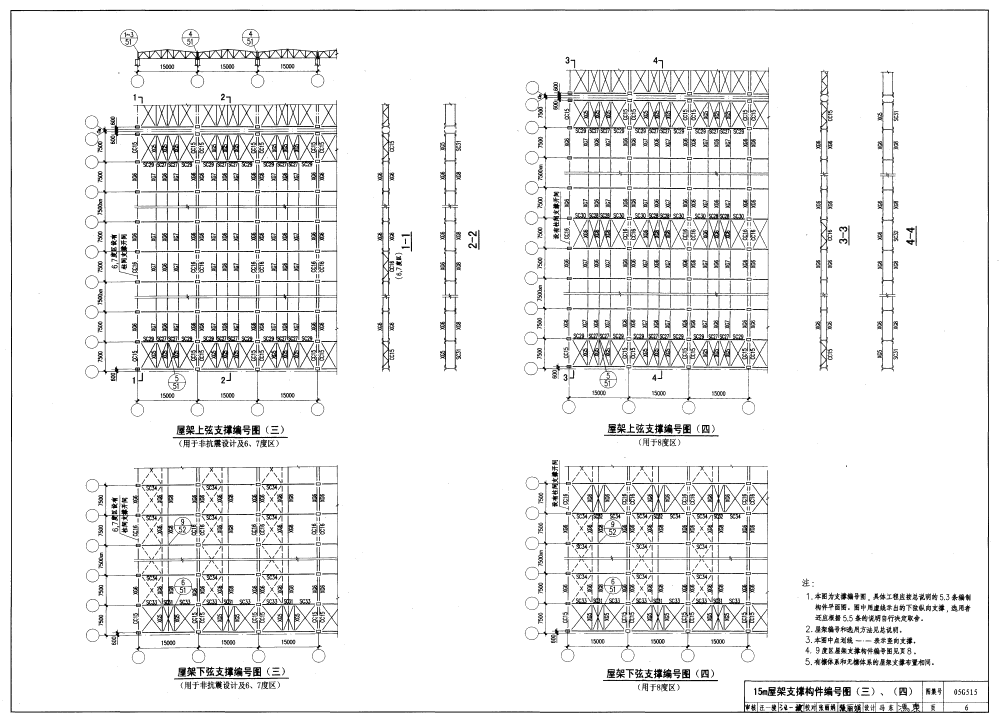

| 15m屋架支撐構件編號圖（一）～（九） | 5 |

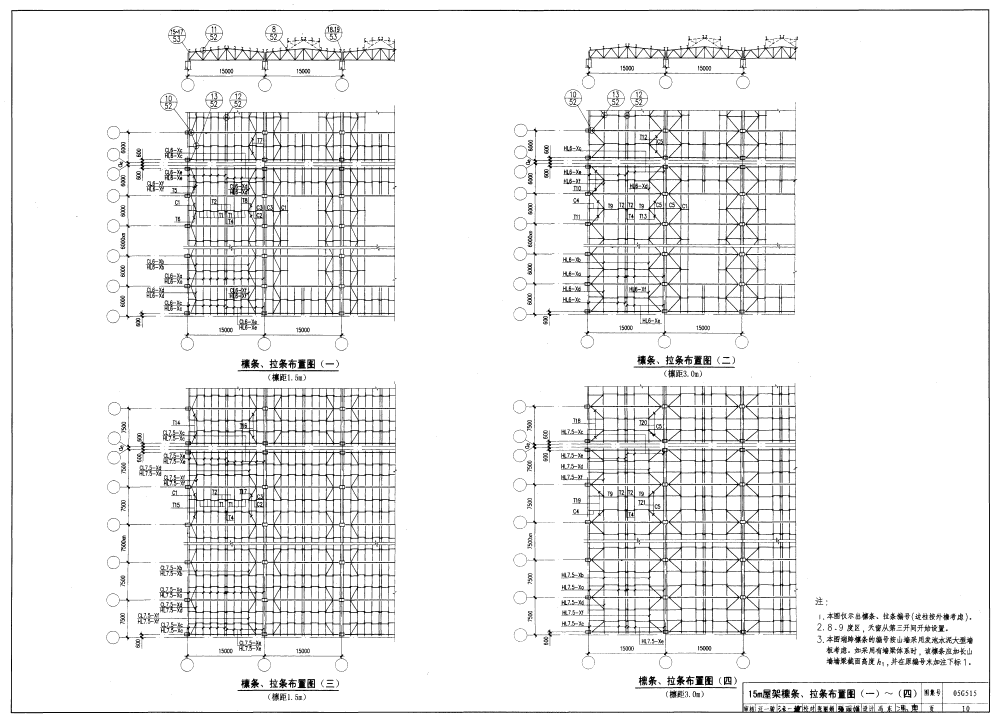

| 15m屋架檁條、拉條布置圖（一）～（六） | 10 |
| 18m屋架支撐構件編號圖（一）～（六） | 12 |
| 18m屋架檁條、拉條布置圖（一）～（六） | 15 |

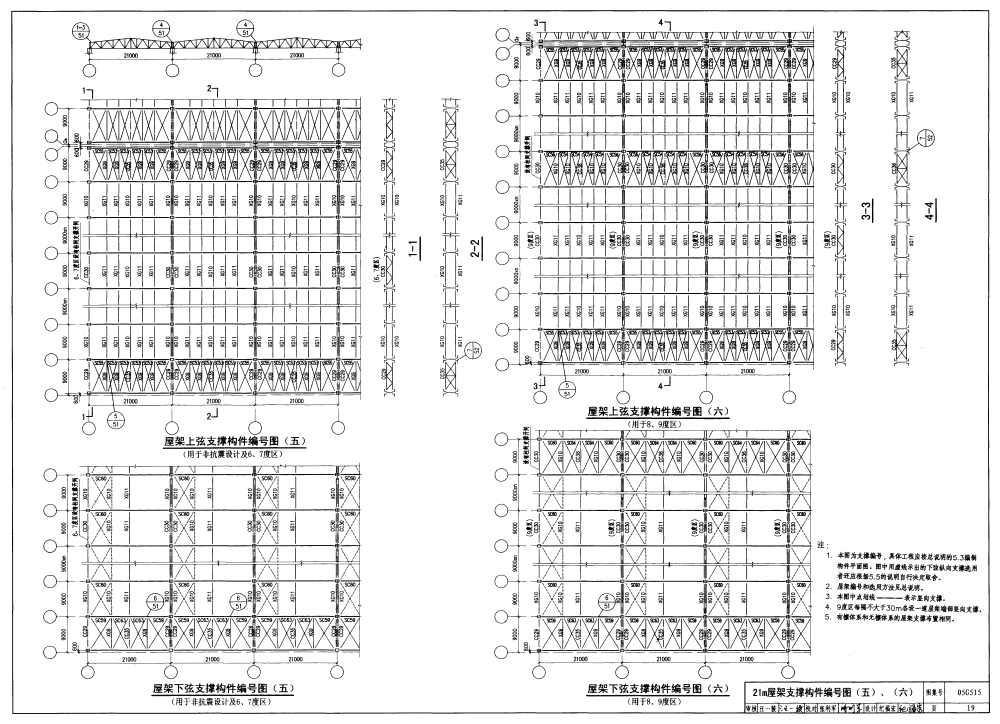

| 21m屋架支撐構件編號圖（一）～（六） | 17 |
| 21m屋架檁條、拉條布置圖（一）～（六） | 20 |
| 24m屋架支撐構件編號圖（一）～（六） | 22 |
| 24m屋架檁條、拉條布置圖（一）～（六） | 25 |
| 27m屋架支撐構件編號圖（一）～（九） | 27 |
| 27m屋架檁條、拉條布置圖（一）～（六） | 32 |
| 30m屋架支撐構件編號圖（一）～（九） | 34 |
| 30m屋架檁條、拉條布置圖（一）～（六） | 39 |
| 33m屋架支撐構件編號圖（一）～（六） | 41 |
| 33m屋架檁條、拉條布置圖（一）～（六） | 44 |
| 36m屋架支撐構件編號圖（一）～（六） | 46 |
| 36m屋架檁條、拉條布置圖（一）～（六） | 49 |
| 安裝節點圖（一）～（三） | 51 |
| 上弦橫向支撐SC1～SC4、SC15～SC18詳圖 | 54 |
| 下弦橫向支撐SC5～SC8、SC5a、SC6a詳圖 | 55 |
| 下弦橫向支撐SC9～SC14、SC19、SC20詳圖 | 56 |
| 下弦橫向支撐SC21～SC26、系桿XG1～XG4詳圖 | 57 |
| 上弦橫向支撐SC27～SC30、SC41、SC42詳圖 | 58 |
| 下弦橫向支撐SC31、SC32、SC31a、SC32a詳圖和系桿XG5～XG8詳圖 | 59 |
| 上下弦橫向支撐SC33～SC36、SC43、SC44詳圖 | 60 |
| 下弦橫向支撐SC37～SC40、SC47、SC48詳圖 | 61 |
| 下弦橫向支撐SC45、SC46、SC49～SC52詳圖 | 62 |
| 上弦橫向支撐SC53～SC56、SC67、SC68詳圖 | 63 |
| 下弦橫向支撐SC57、SC58、SC57a、SC58a詳圖和系桿XG9～XG12詳圖 | 64 |
| 上下弦橫向支撐SC59～SC62、SC69、SC70詳圖 | 65 |
| 下弦橫向支撐SC63～SC66、SC71、SC72詳圖 | 66 |
| 下弦橫向支撐SC73～SC78詳圖 | 67 |
| 豎向支撐CC1～CC6詳圖 | 68 |
| 豎向支撐CC7～CC12詳圖 | 69 |
| 豎向支撐CC13～CC18詳圖 | 70 |
| 豎向支撐CC19～CC24詳圖 | 71 |
| 豎向支撐CC25～CC30詳圖 | 72 |
| 豎向支撐CC31～CC36詳圖 | 73 |
| 豎向支撐CC37～CC42詳圖 | 74 |
| 檁條、拉條和撐桿詳圖 | 75 |
| 屋架上弦檁托位置圖（一）～（三） | 76 |

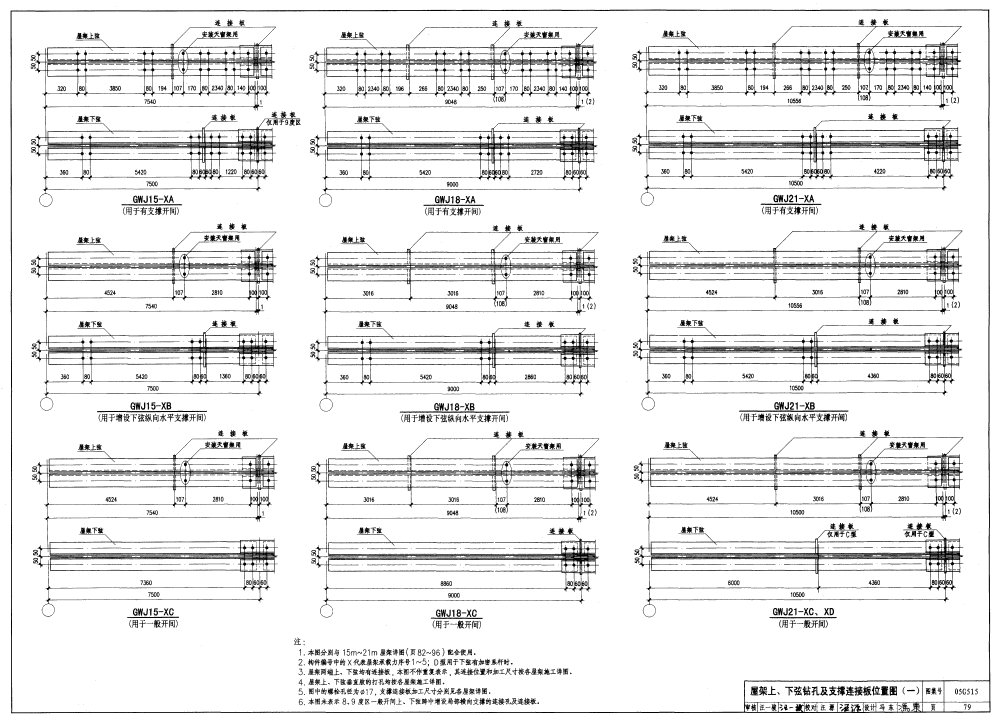

| 屋架上、下弦鉆孔及支撐連接板位置圖（一）～（三） | 79 |
| GWJ15-1詳圖 | 82 |
| GWJ15-2詳圖 | 83 |
| GWJ15-3詳圖 | 84 |
| GWJ15-4詳圖 | 85 |
| GWJ15-5詳圖 | 86 |
| GWJ18-1詳圖 | 87 |
| GWJ18-2詳圖 | 88 |
| GWJ18-3詳圖 | 89 |
| GWJ18-4詳圖 | 90 |
| GWJ18-5詳圖 | 91 |
| GWJ21-1詳圖 | 92 |
| GWJ21-2詳圖 | 93 |
| GWJ21-3詳圖 | 94 |
| GWJ21-4詳圖 | 95 |
| GWJ21-5詳圖 | 96 |
| GWJ24-1詳圖 | 97 |
| GWJ24-2詳圖 | 98 |
| GWJ24-3詳圖 | 99 |
| GWJ24-4詳圖 | 100 |
| GWJ24-5詳圖 | 101 |
| GWJ27-1詳圖 | 102 |
| GWJ27-2詳圖 | 103 |
| GWJ27-3詳圖 | 104 |
| GWJ27-4詳圖 | 105 |
| GWJ27-5詳圖 | 106 |
| GWJ27-X（局部）詳圖 | 107 |
| GWJ30-1詳圖 | 108 |
| GWJ30-2詳圖 | 109 |
| GWJ30-3詳圖 | 110 |
| GWJ30-4詳圖 | 111 |
| GWJ30-5詳圖 | 112 |
| GWJ30-X（局部）詳圖 | 113 |
| GWJ33-1詳圖 | 114 |
| GWJ33-2詳圖 | 115 |
| GWJ33-3詳圖 | 116 |
| GWJ33-4詳圖 | 117 |
| GWJ33-5詳圖 | 118 |

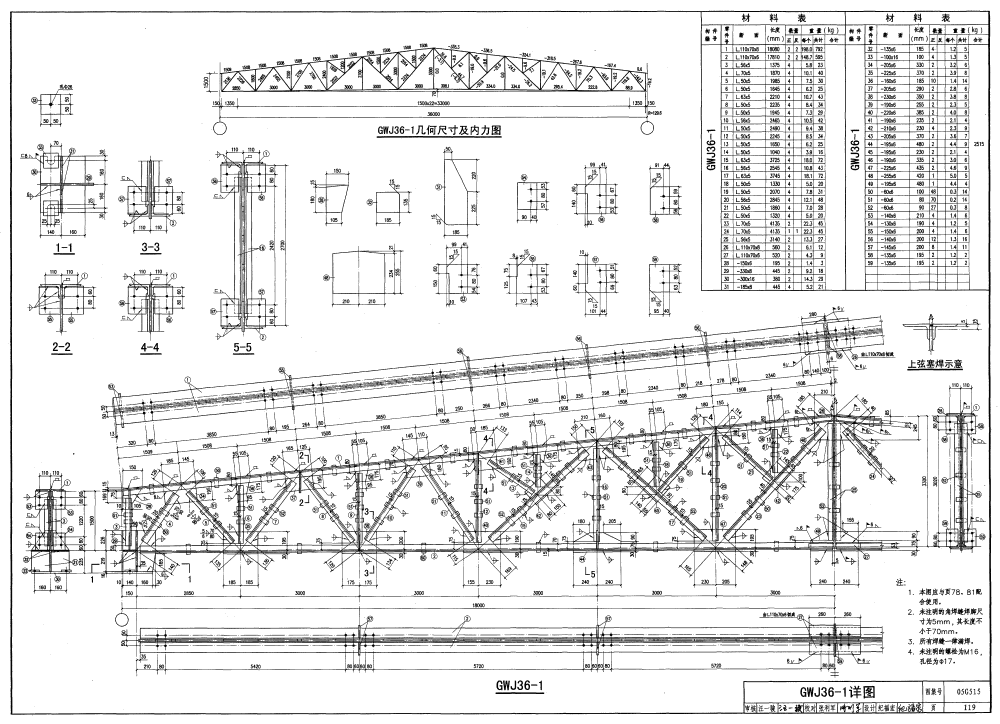

| GWJ36-1詳圖 | 119 |
| GWJ36-2詳圖 | 120 |
| GWJ36-3詳圖 | 121 |
| GWJ36-4詳圖 | 122 |
| GWJ36-5詳圖 | 123 |
樣張
