08CJ13：鋼結構鑲嵌ASA板節能建筑構造（參考圖集）
- 圖集編號
- 08CJ13
- 圖集名稱
- 鋼結構鑲嵌ASA板節能建筑構造（參考圖集）
- 定價
- 18.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 北京華麗聯合高科技有限公司
內容簡介
鋼結構鑲嵌ASA板節能建筑構造。
目錄
| 目錄 | 1 |
|---|---|

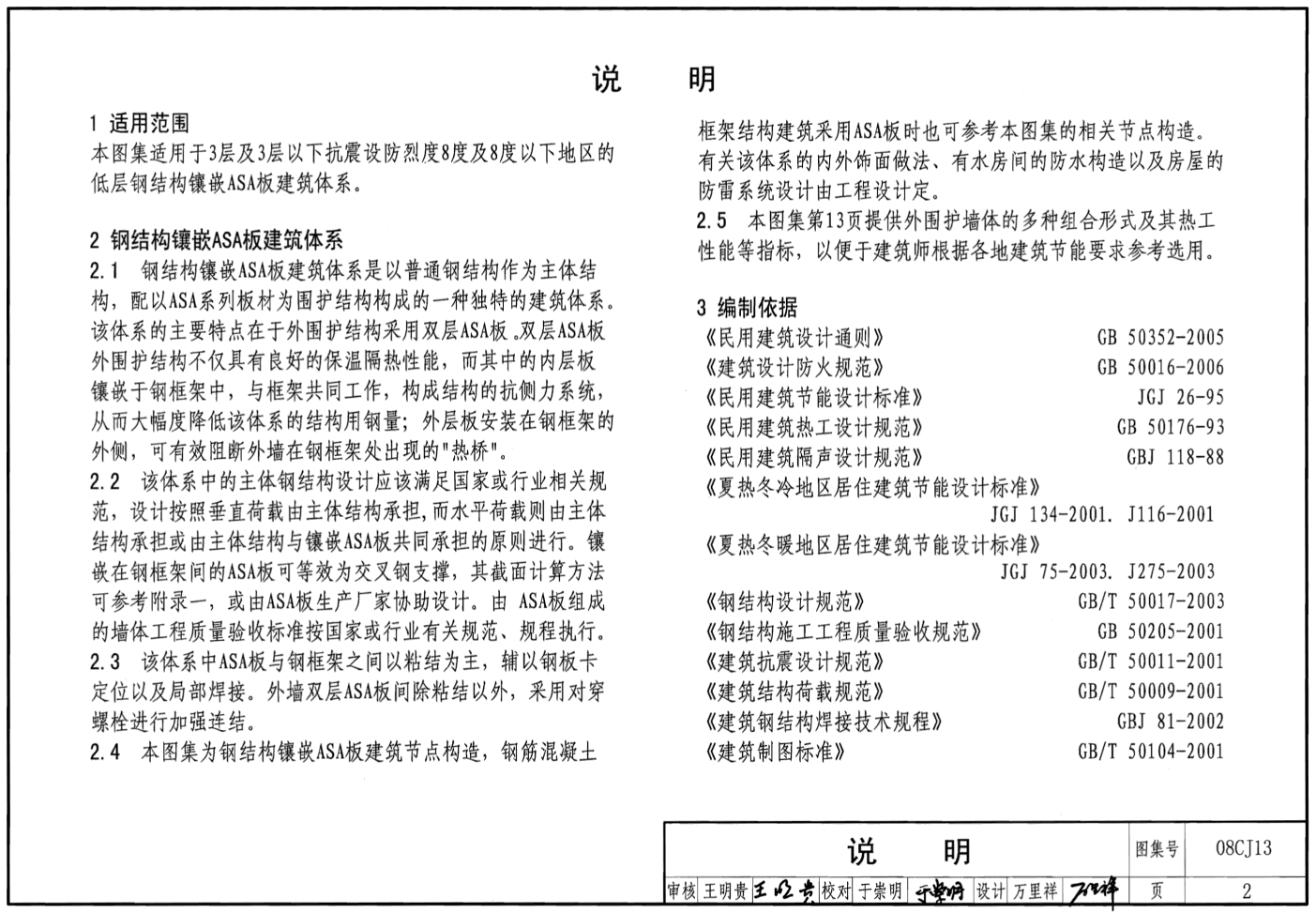

| 說明 | 2 |

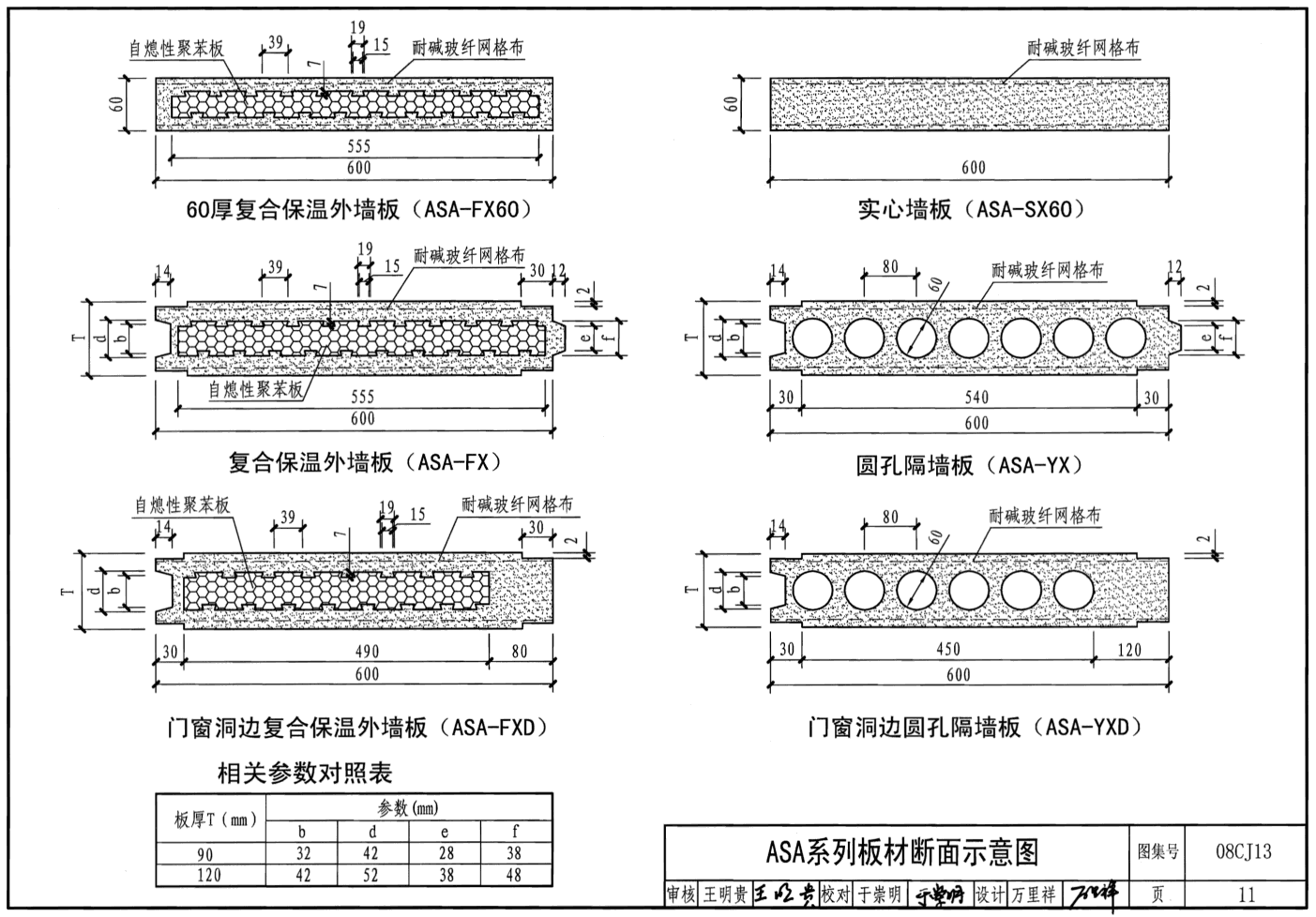

| ASA系列板材斷面示意圖 | 11 |

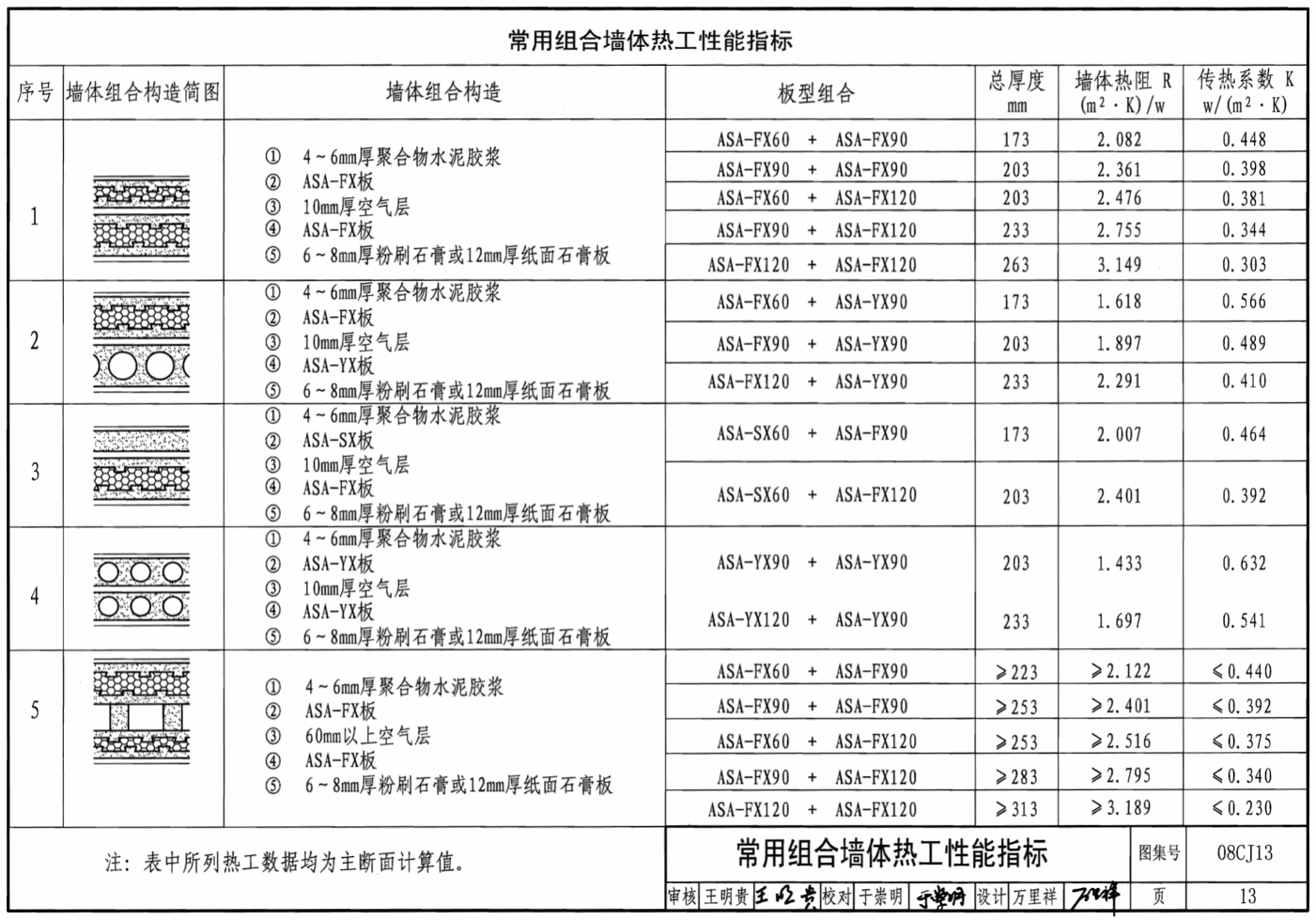

| 常用組合墻體熱工性能指標 | 13 |
| 平面、剖面、屋面節點構造索引 | 14 |
| 墻板排板示意及節點構造索引 | 15 |
| 專用粘結劑布點及板縫節點構造 | 16 |
| 外墻、隔墻與地面、樓面連接節點構造 | 17 |
| 外墻與鋼柱連接節點構造 | 18 |

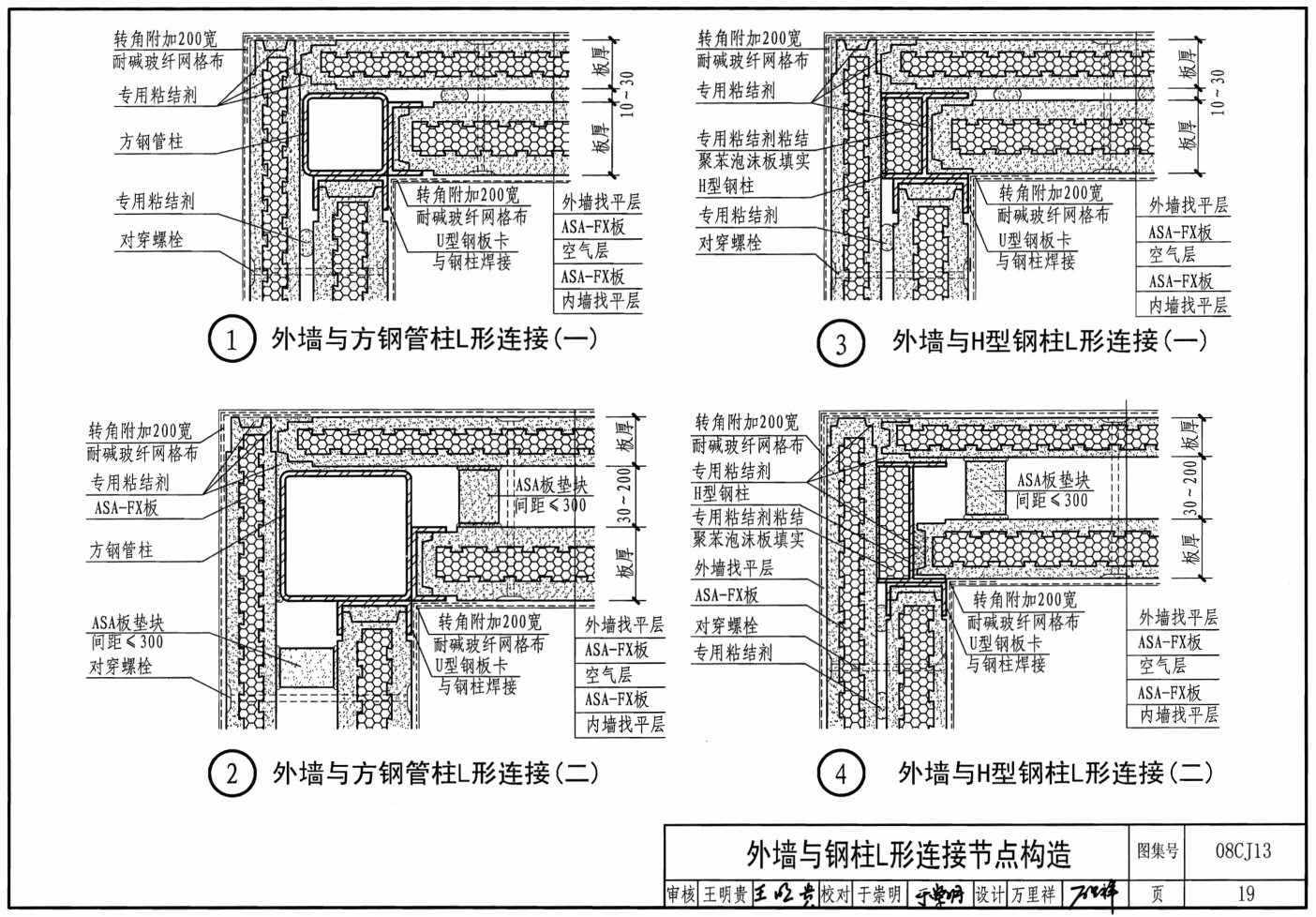

| 外墻與鋼柱L形連接節點構造 | 19 |
| 外墻與鋼柱T形連接節點構造 | 20 |
| 樓板與鋼梁連接節點構造 | 21 |
| 隔墻板連接節點構造 | 23 |

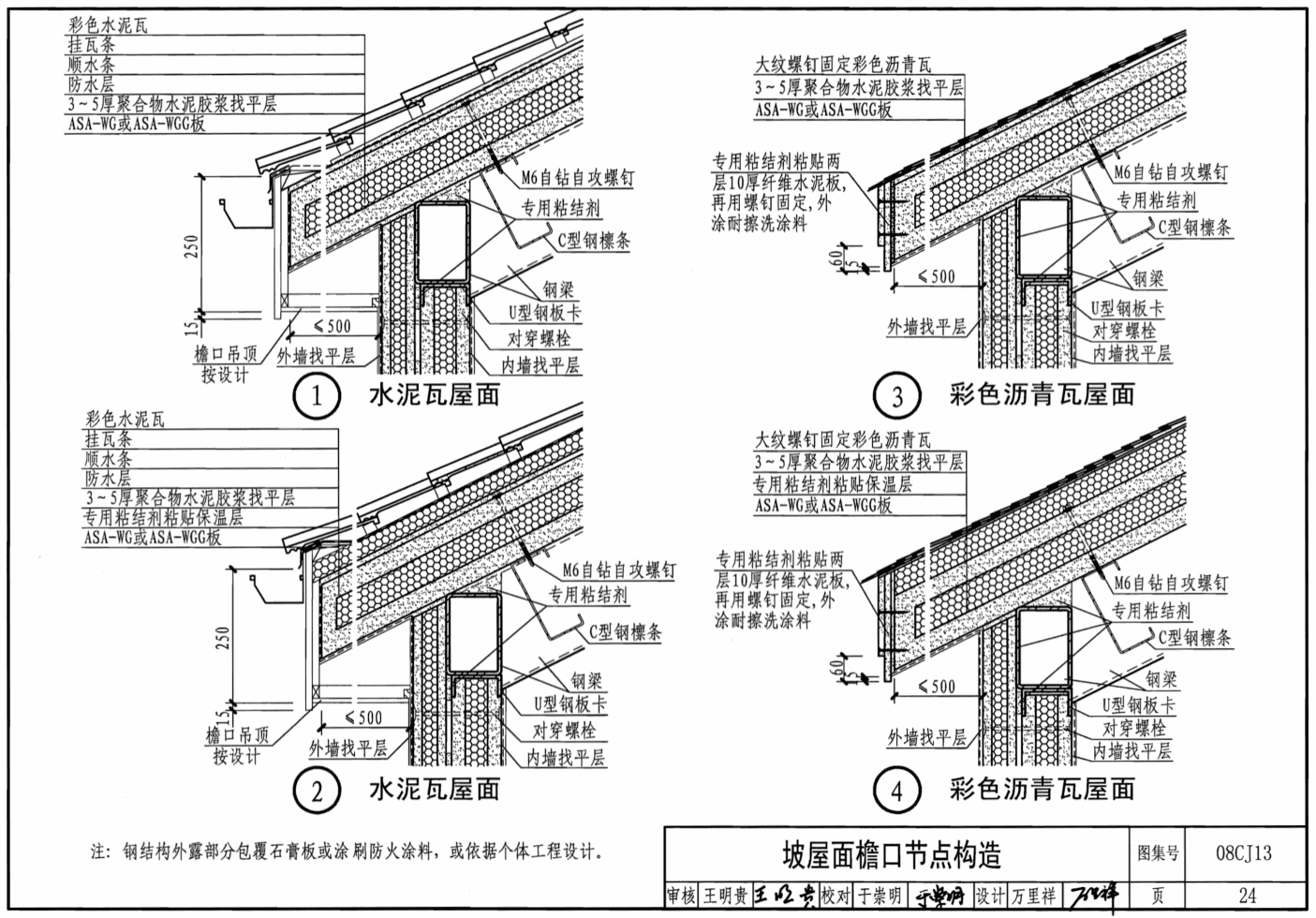

| 坡屋面檐口節點構造 | 24 |
| 屋面節點構造 | 25 |
| 屋面板與主體結構連接節點構造 | 28 |
| 門（窗）安裝節點構造 | 29 |
| 墻板吊掛設施安裝節點構造 | 30 |
| 常用連接件及緊固件詳圖 | 31 |
| 附錄一 鋼框架鑲嵌ASA板等效交叉支撐實驗報告（摘要） | 32 |
樣張
