07CJ11：鋁塑復合板幕墻建筑構造－“加鋁”開放式幕墻系統（參考圖集）
- 圖集編號
- 07CJ11
- 圖集名稱
- 鋁塑復合板幕墻建筑構造－“加鋁”開放式幕墻系統（參考圖集）
- 定價
- 14.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 上海加鋁復合板有限公司
內容簡介
適用于一般民用與工業建筑外墻裝飾工程。圖集包括：平板明框、盒形板懸掛、盒形板插接、盒形板嵌縫條四種開放式金屬幕墻系統原理、構造及設計要點、特性對照；幕墻系統施工要點及安裝步驟及節點詳圖。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |

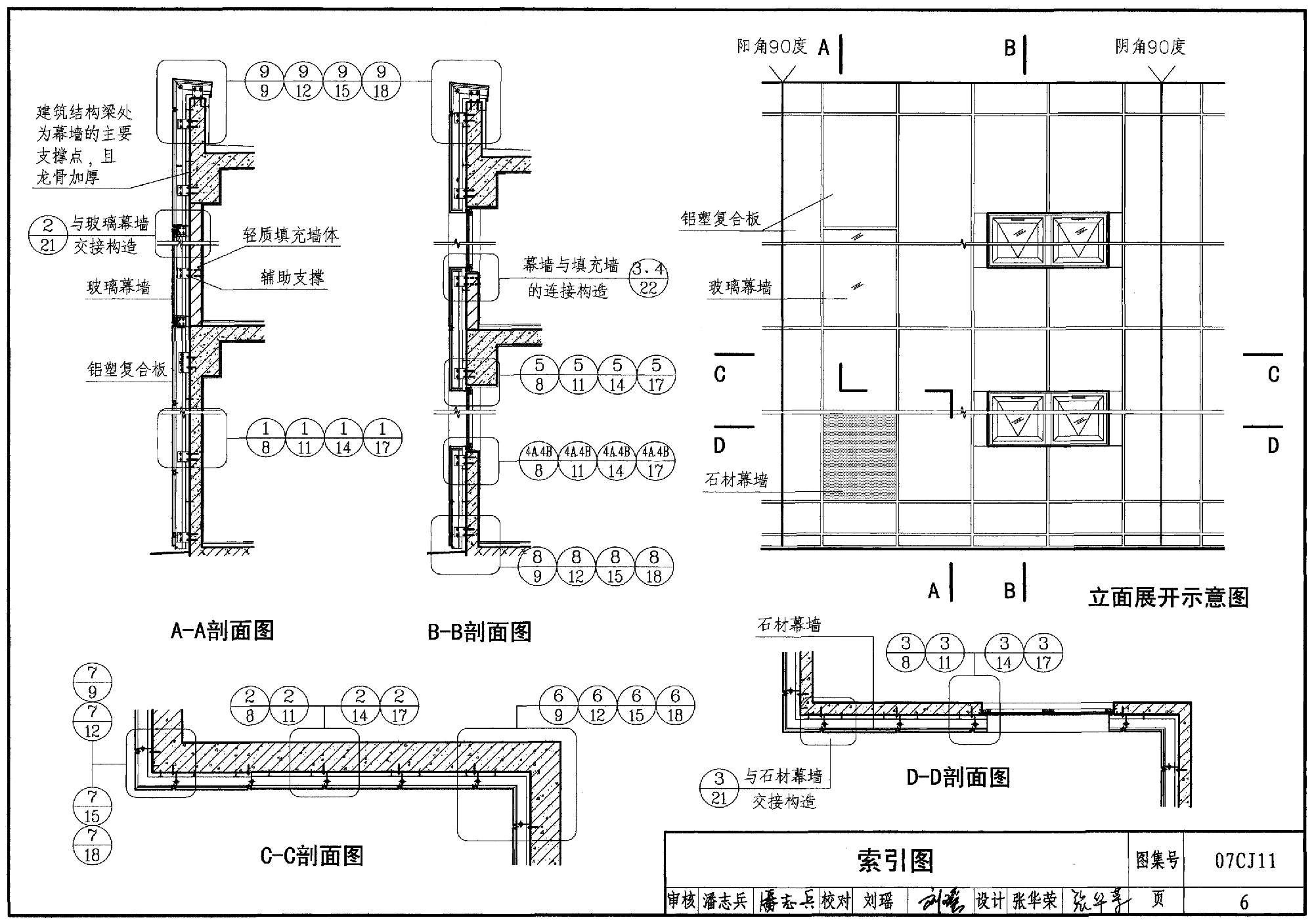

| 索引圖 | 6 |
| 系統1 平板明框系統 | |

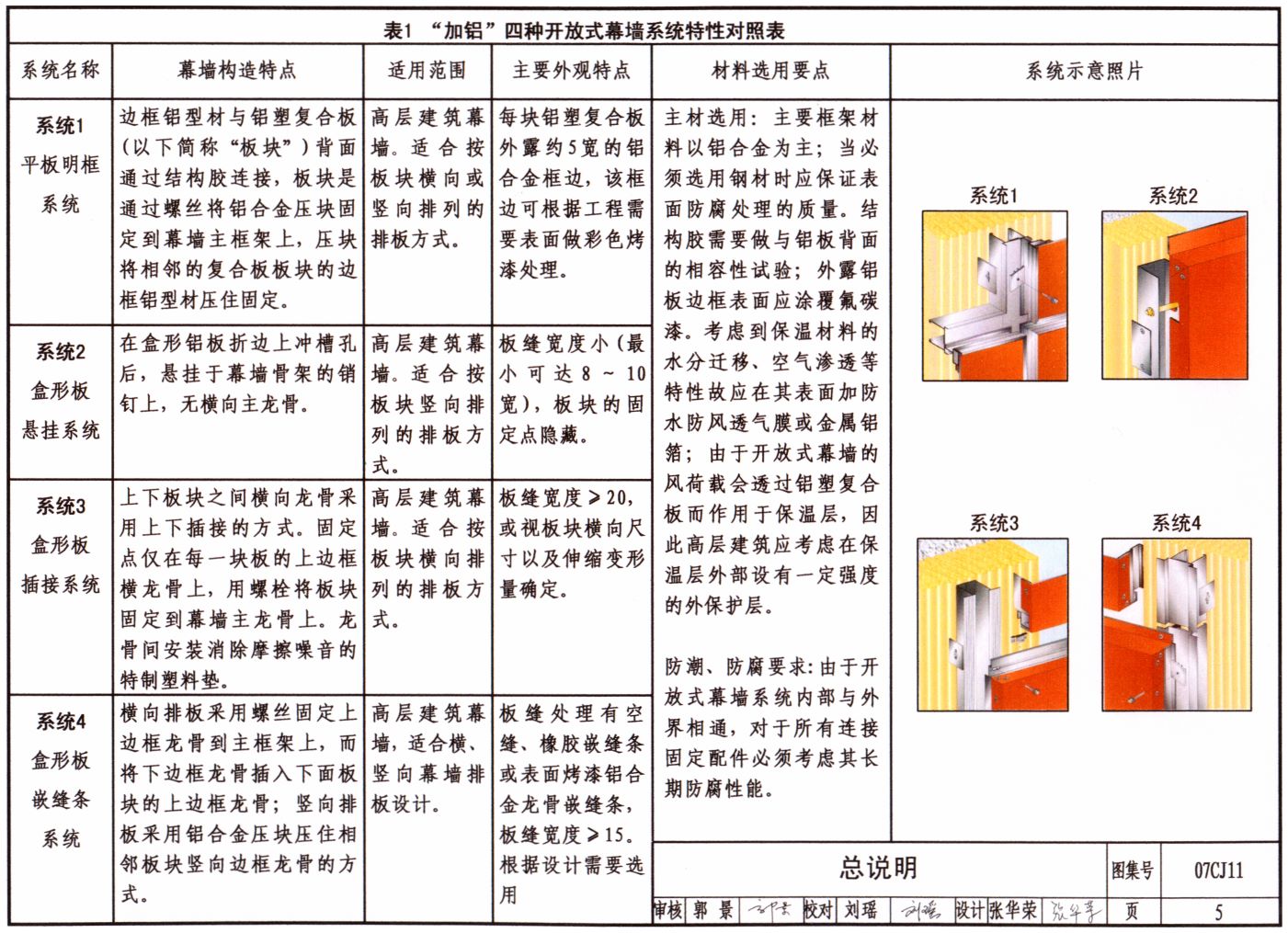

| 平板明框系統特點及實例照片 | 7 |

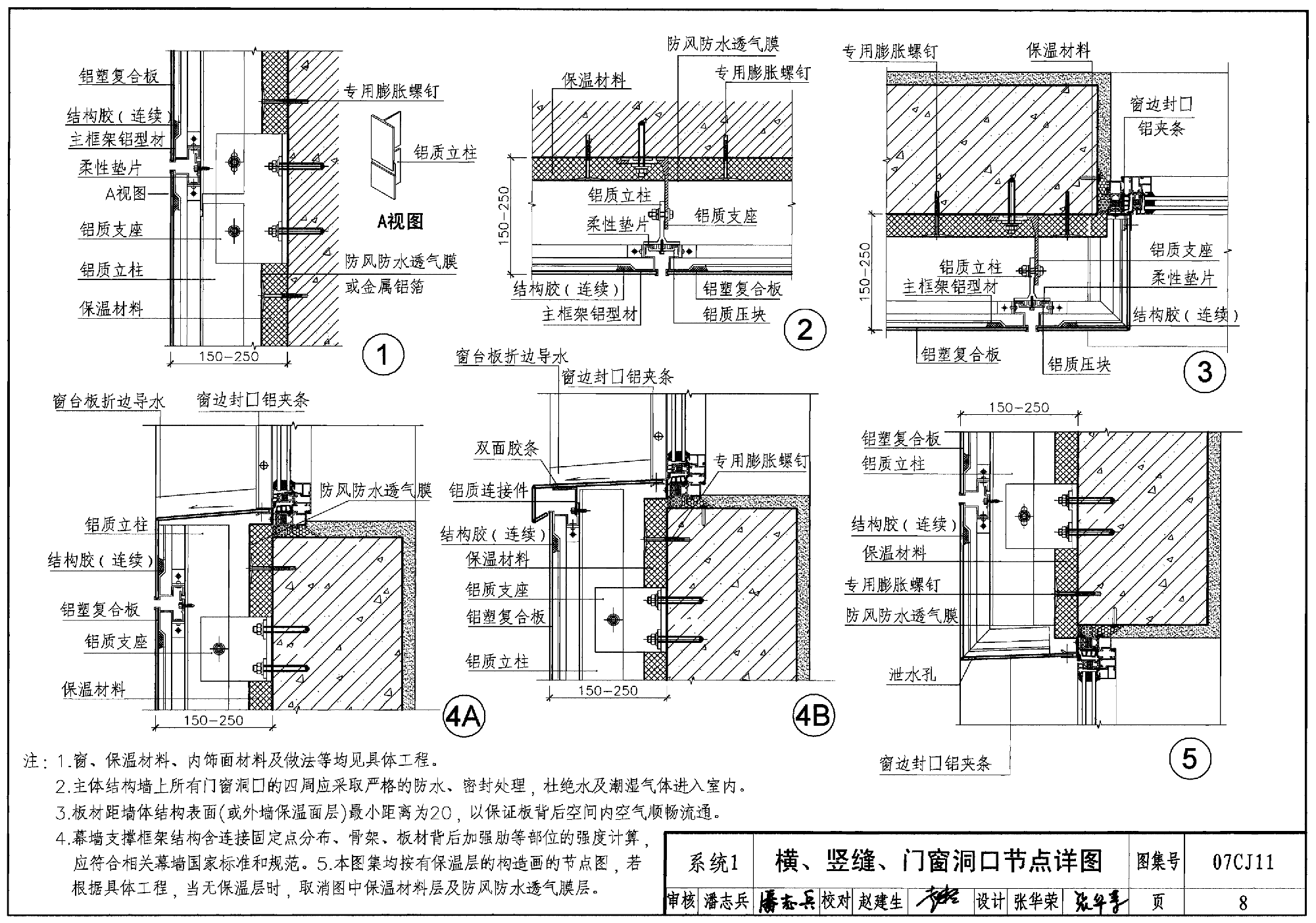

| 橫、豎縫、門窗洞口節點詳圖 | 8 |

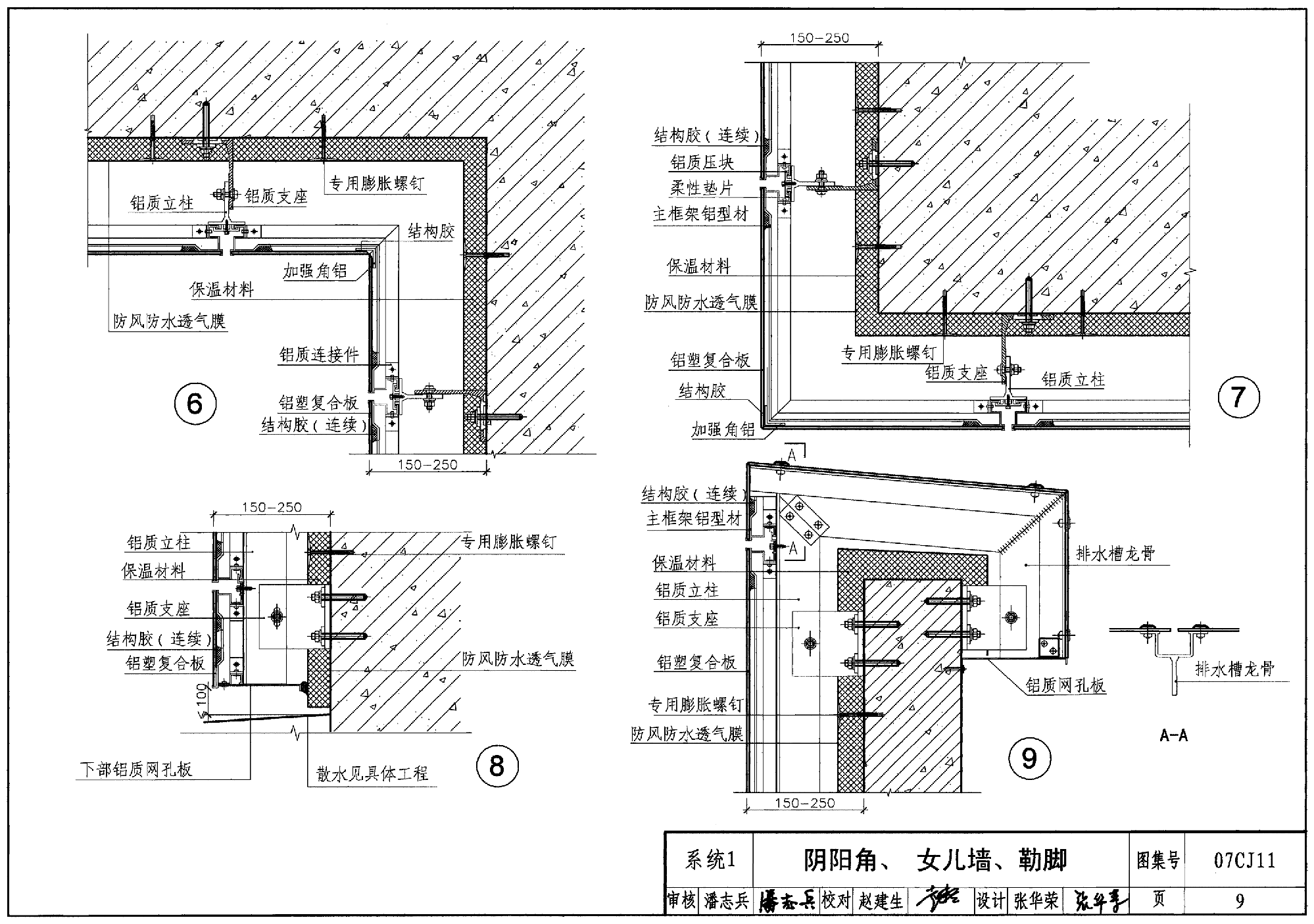

| 陰陽角、女兒墻、勒腳 | 9 |
| 系統2 盒形板懸掛系統 | |
| 盒形板懸掛系統特點及實例照片 | 10 |
| 橫、豎縫、門窗洞口節點詳圖 | 11 |
| 陰陽角、女兒墻、勒腳 | 12 |
| 系統3 盒形板插接系統 | |
| 盒形板插接系統特點及實例照片 | 13 |
| 橫、豎縫、門窗洞口節點詳圖 | 14 |
| 陰陽角、女兒墻、勒腳 | 15 |
| 系統4 盒形板嵌縫條系統 | |
| 盒形板嵌縫條系統特點及實例照片 | 16 |
| 橫、豎縫、門窗洞口節點詳圖 | 17 |
| 陰陽角、女兒墻、勒腳 | 18 |
| 通用構造節點及型材圖 | 19 |
| 裝飾帶、伸縮縫、加強肋 | 19 |
| 與玻璃幕墻交接處做法 | 20 |
| 與玻璃、石材幕墻交接處及弧形幕墻構造 | 21 |
| 與帶形窗、砌體填充墻的連接構造 | 22 |
| 型材截面圖（四套系統） | 23 |
| 附 錄 | |
| 英國BBA阿魯克邦開放式幕墻技術認證證書內容節選 | 24 |
樣張
