07CJ08：醫院建筑施工圖實例（參考圖集）
- 圖集編號
- 07CJ08
- 圖集名稱
- 醫院建筑施工圖實例（參考圖集）
- 定價
- 25.00 元
- 開本
- 8 開
- 主編單位
- 中元國際工程設計研究院
- 中國建筑標準設計研究院
內容簡介
07CJ08《醫院建筑施工圖實例》國家建筑標準設計參考圖集，為醫院建筑設計施工圖實例，供工程設計人員在進行醫院建筑設計時參考。
本圖集選用的工程實例為一所二級甲等綜合性醫院，主要有門診、醫技、住院部（300床）及配套設備等內容。
本圖集在全套建筑施工圖的基礎上，選擇了在醫院建筑中有代表性的圖紙，其中包括總平面圖位置圖、施工圖設計說明、工程做法、門窗表、各層平面圖及部分立面圖、剖面圖和墻身節點詳圖與衛生間、病房大樣圖等。針對醫院設計中的難點和關鍵點，為設計人員提供參考和幫助。
目錄
| 目錄、編制說明 | 1 |
|---|---|
| 建筑施工圖目錄 | 2 |
| 施工圖設計說明 | 3 |

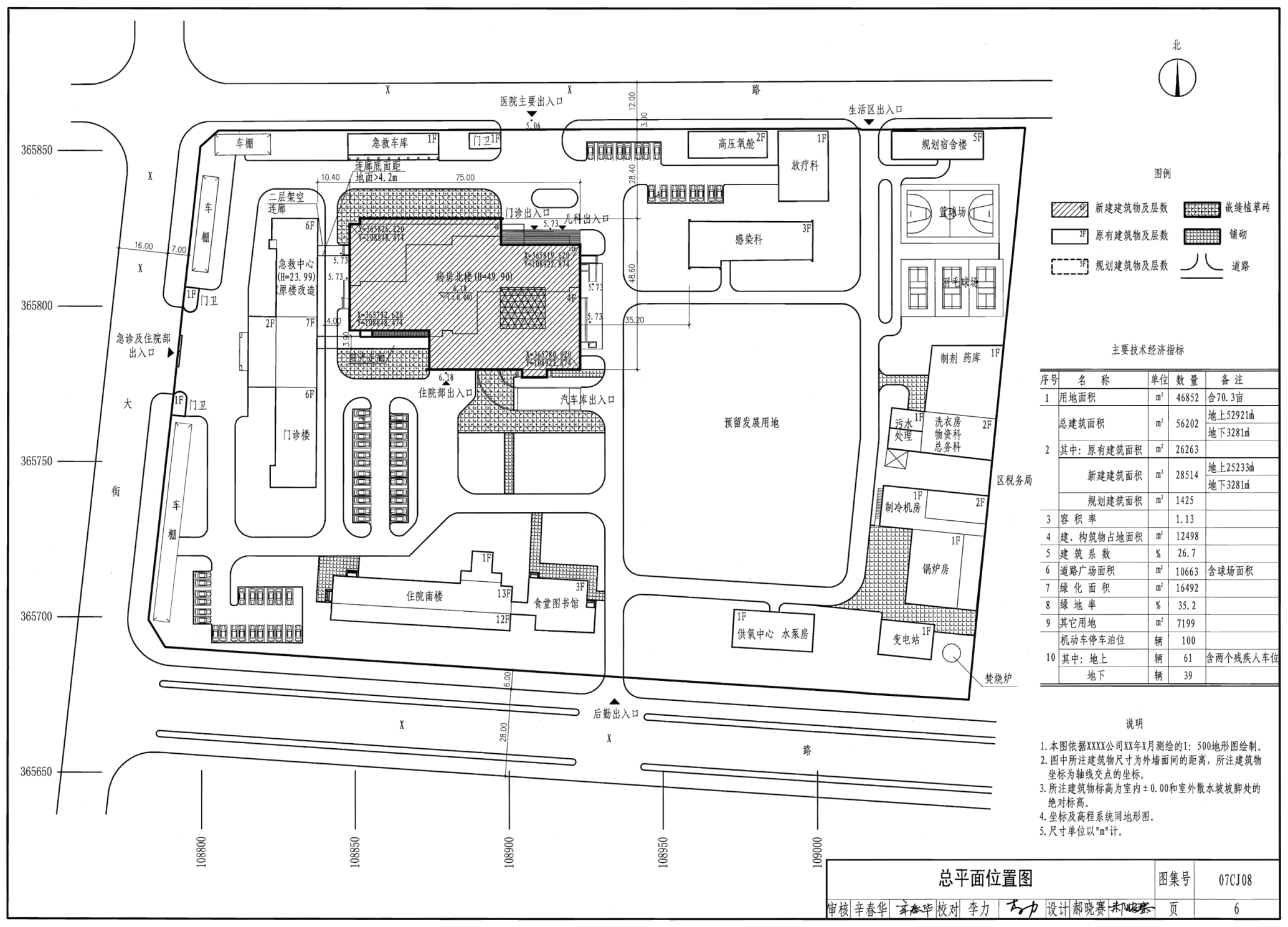

| 總平面位置圖 | 6 |
| 建筑裝修表 | 7 |
| 建筑構造做法 | 8 |
| 門窗表 | 10 |
| 地下一層平面圖 | 11 |

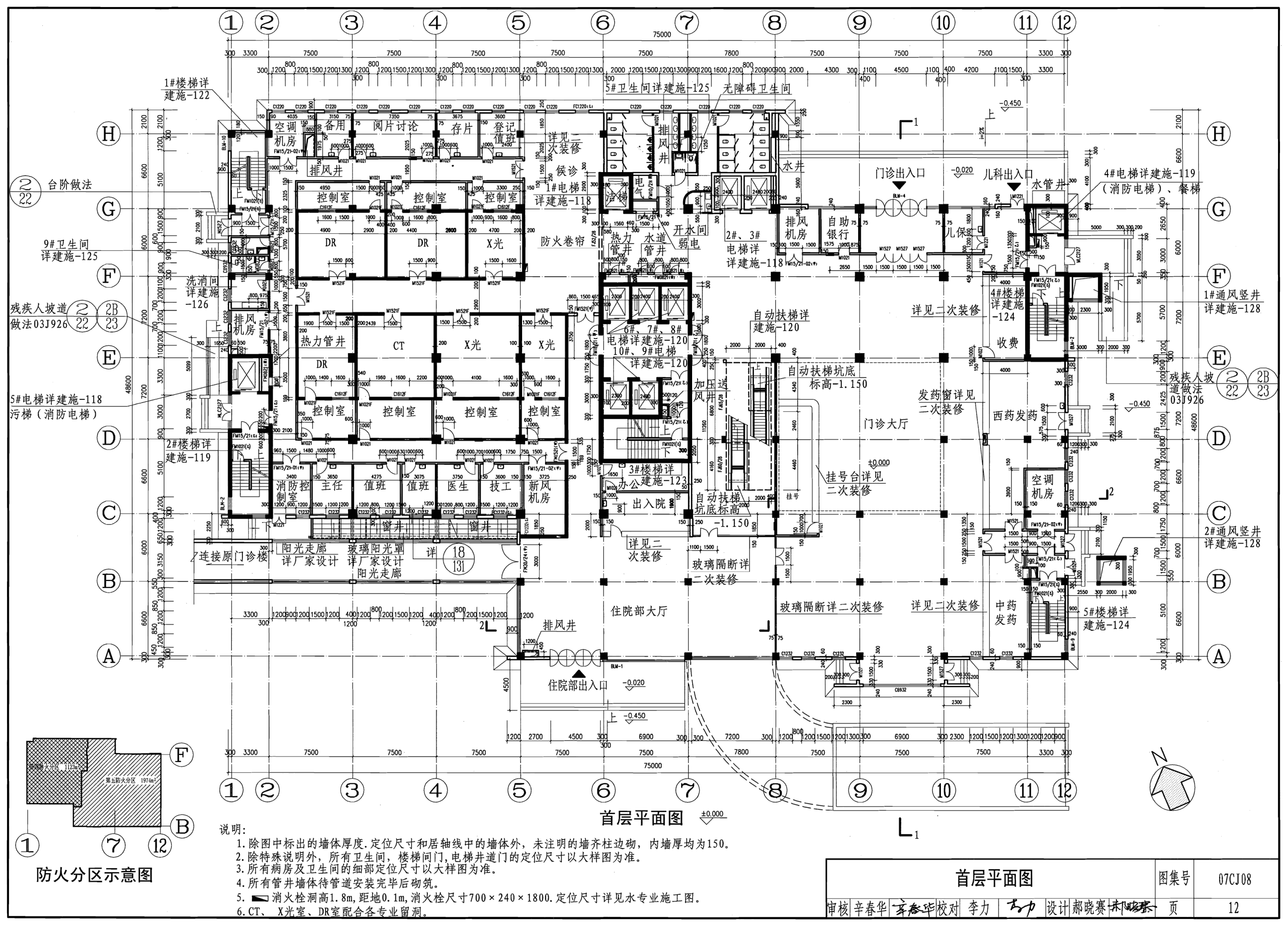

| 首層平面圖 | 12 |
| 二層平面圖 | 13 |
| 三層平面圖 | 14 |
| 四層平面圖 | 15 |
| 設備層平面圖 | 16 |
| 五層平面圖 | 17 |
| 六～八層平面圖 | 18 |
| 十二層平面圖 | 19 |
| 機房平面圖 | 20 |
| 屋頂排水平面圖 | 21 |
| (1)～(12)軸南立面圖 | 22 |
| (H)～(A)軸西立面圖 | 23 |
| 1-1剖面圖 | 24 |
| 6?！?0＃電梯平面圖 | 25 |
| 6?！?0＃電梯平、剖面圖 | 26 |
| 3＃樓梯平面圖 | 27 |
| 3＃樓梯平、剖面圖 | 28 |
| 衛生間、病房詳圖 | 29 |

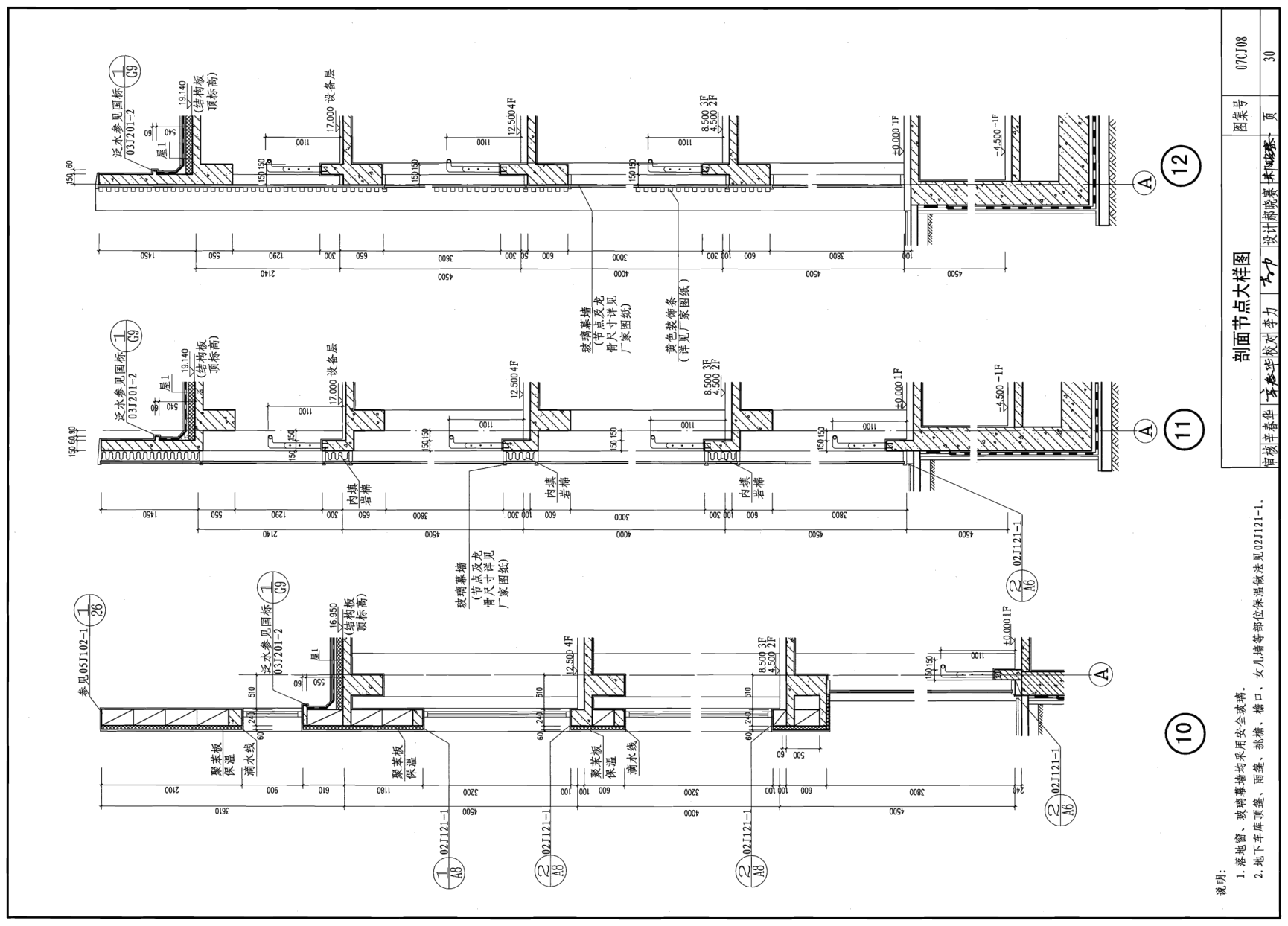

| 剖面節點大樣圖 | 30 |
| 門窗立面大樣圖 | 31 |
樣張
