06CJ06-1：開窗機（一）（參考圖集）
- 圖集編號
- 06CJ06-1
- 圖集名稱
- 開窗機（一）（參考圖集）
- 定價
- 22.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 江蘇金秋竹門業有限公司
內容簡介
主要包括天窗電動開窗機、側窗電動開窗機、側窗手搖開窗機、平開窗電動開窗機、立轉窗電動開窗機、電動開窗機控制原理等內容，供設計師選用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |
| 開窗機選型表 | 4 |
| 一，KC1上懸、中懸鋼天窗電動開窗機 | |
| KC1上懸、中懸鋼天窗電動開窗機說明 | 5 |

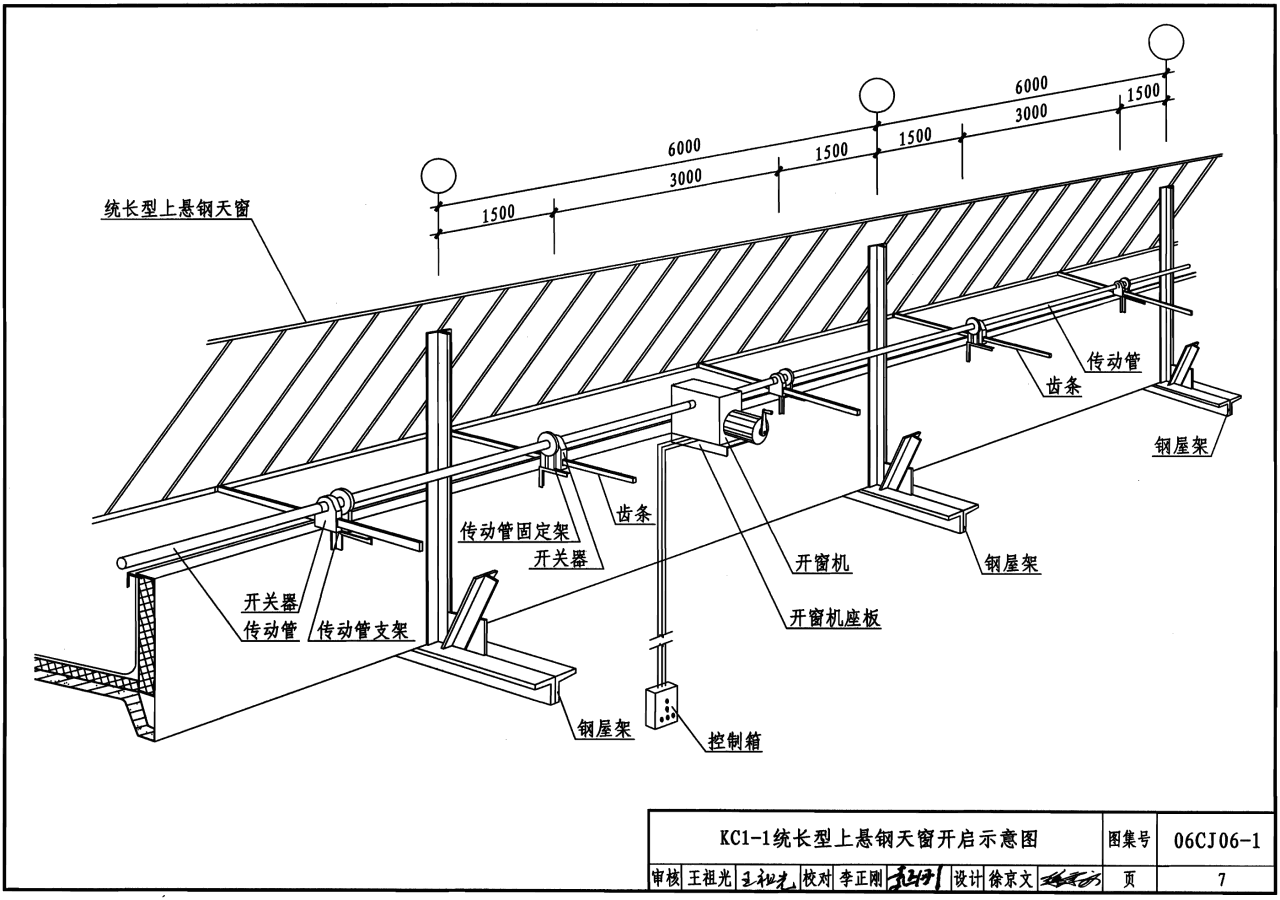

| KC1-1統長型上懸鋼天窗開啟示意圖 | 7 |

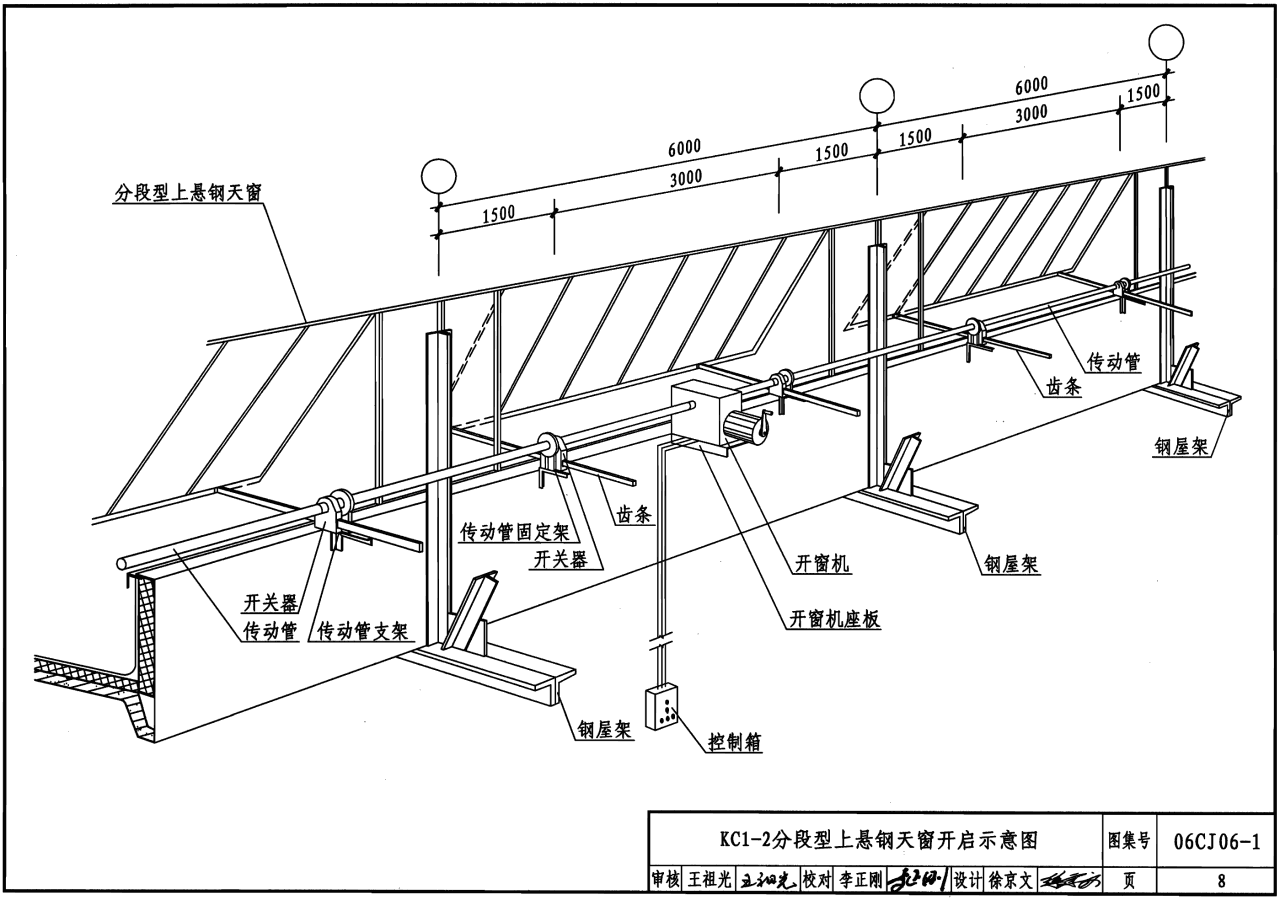

| KC1-2分段型上懸鋼天窗開啟示意圖 | 8 |

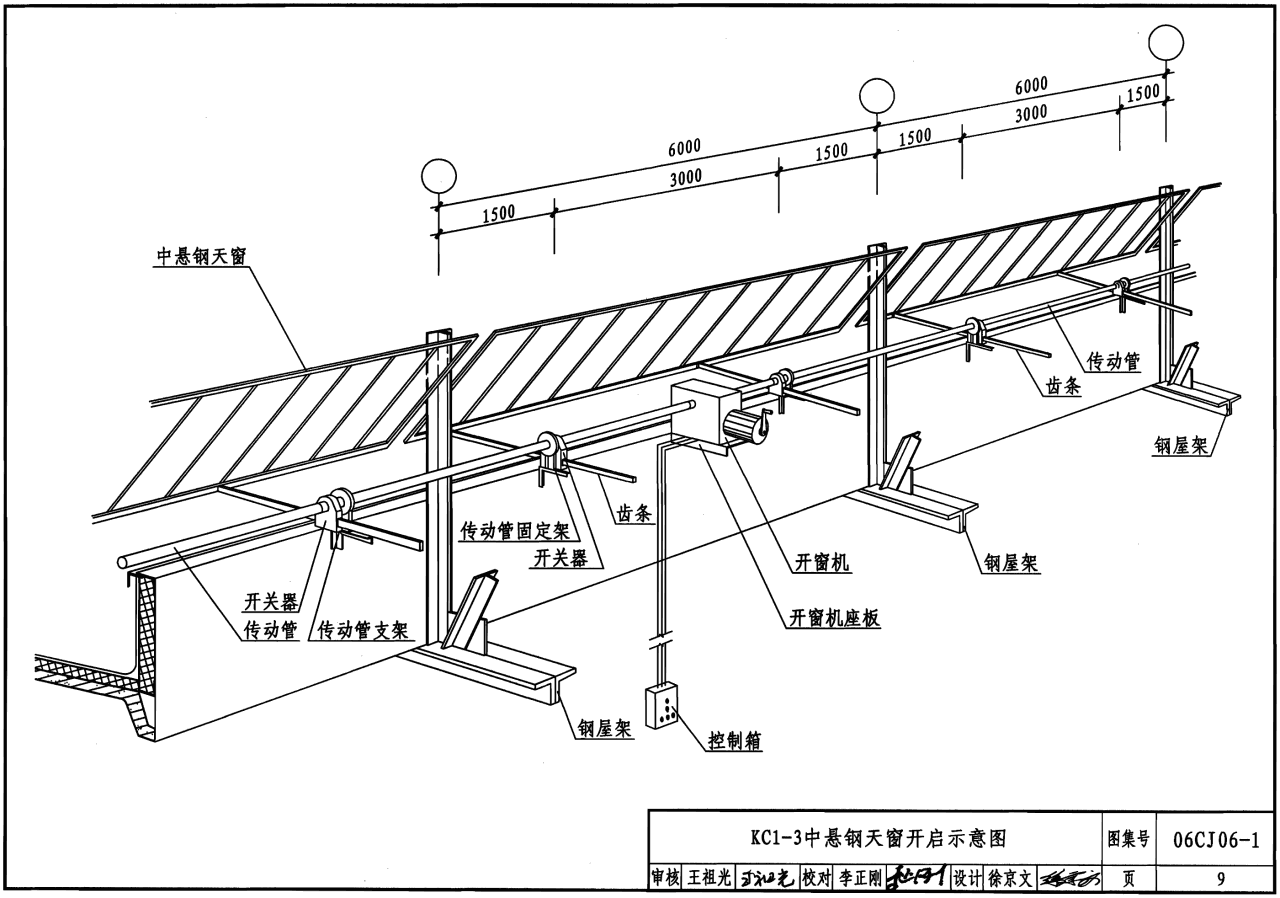

| KC1-3中懸鋼天窗開啟示意圖 | 9 |

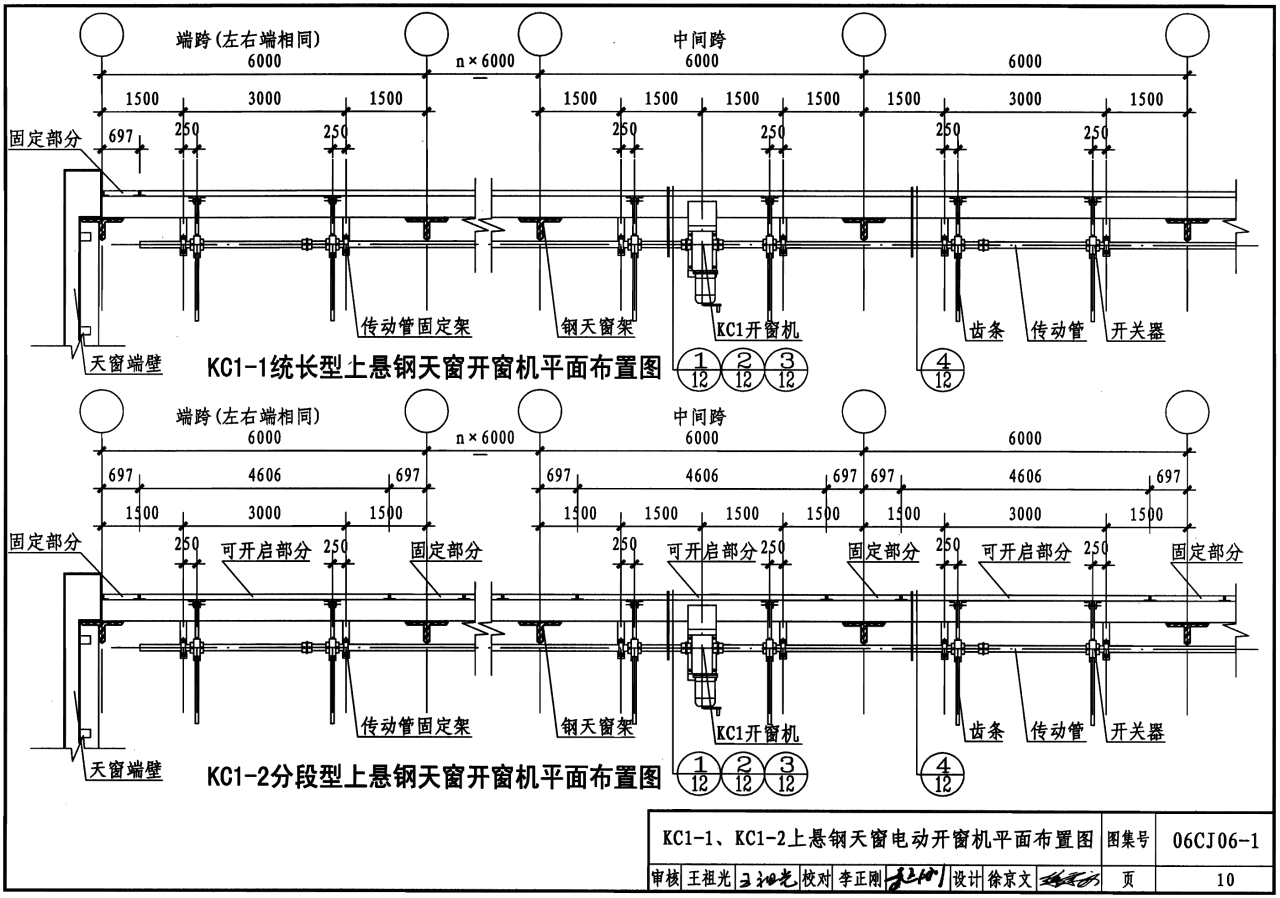

| KC1-1、KC1-2上懸鋼天窗電動開窗機平面布置圖 | 10 |
| KC1-3中懸鋼天窗電動開窗機平面布置圖 | 11 |

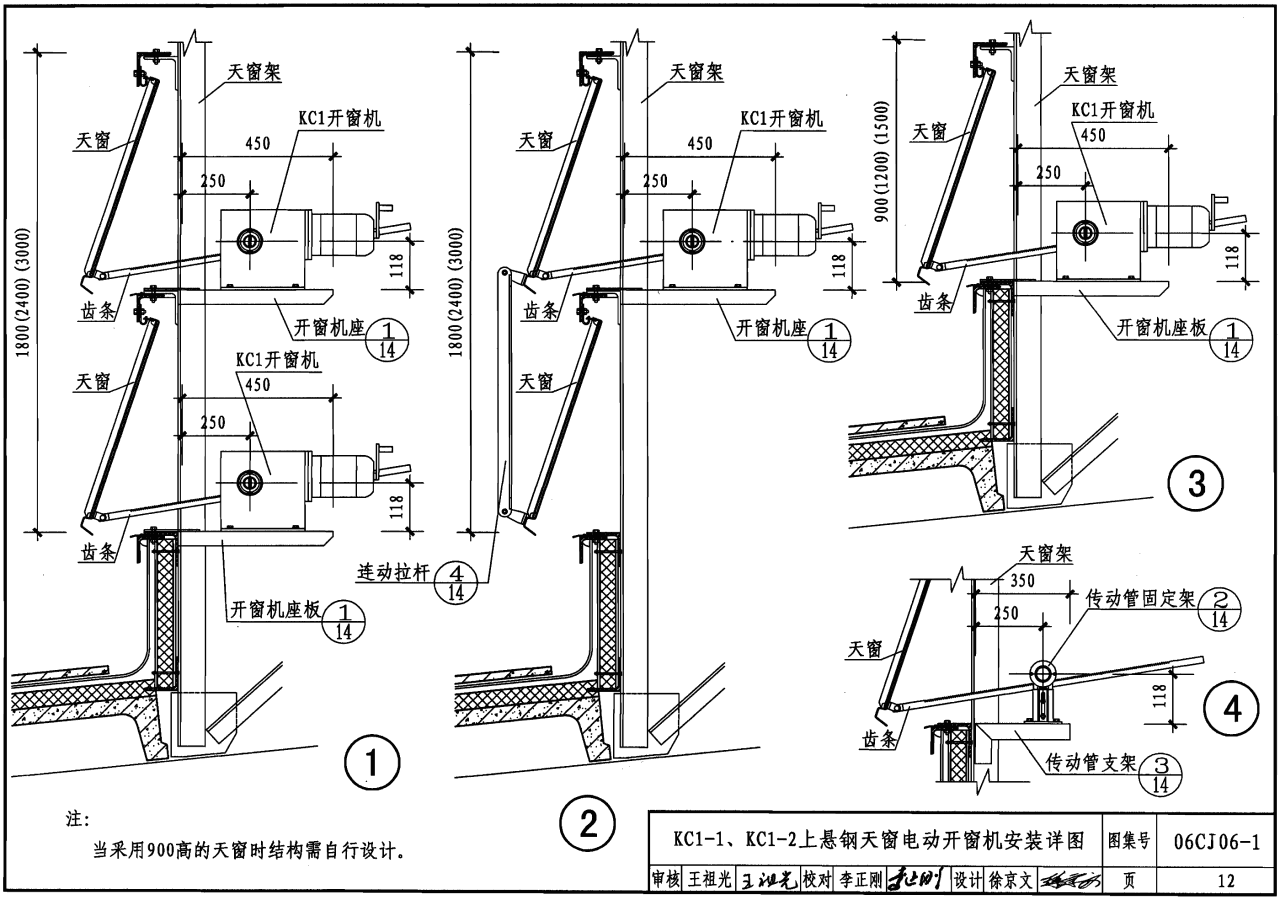

| KC1-1、KC1-2上懸鋼天窗電動開窗機安裝詳圖 | 12 |
| KC1-3中懸鋼天窗電動開窗機安裝詳圖 | 13 |
| KC1安裝構造詳圖 | 14 |
| 二，KC2上懸、中懸側窗電動開窗機 | |
| KC2上懸、中懸側窗電動開窗機說明 | 15 |
| KC2-1ⅠD單面出軸上懸窗（齒條）電動開窗機布置圖 | 17 |
| KC2-1ⅡD單面出軸上懸窗（撐桿）電動開窗機布置圖 | 18 |
| KC2-2ⅠD單面出軸中懸窗（齒條）電動開窗機布置圖 | 19 |
| KC2-2ⅡD單面出軸中懸窗（撐桿）電動開窗機布置圖 | 20 |
| KC2-1ⅠS雙面出軸上懸窗（齒條）電動開窗機布置圖 | 21 |
| KC2-1ⅡS雙面出軸上懸窗（撐桿）電動開窗機布置圖 | 22 |
| KC2-2ⅠS雙面出軸中懸窗（齒條）電動開窗機布置圖 | 23 |
| KC2-2ⅡS雙面出軸中懸窗（撐桿）電動開窗機布置圖 | 24 |
| KC2開關器詳圖 | 25 |
| KC2支架詳圖 | 26 |
| 三，KC3上懸、中懸側窗手搖開窗機 | |
| KC3上懸、中懸側窗手搖開窗機說明 | 27 |
| KC3-1D單面出軸上懸窗（撐桿）手搖開窗機布置圖 | 29 |
| KC3-2D單面出軸中懸窗（撐桿）手搖開窗機布置圖 | 30 |
| KC3-1S雙面出軸上懸窗（撐桿）手搖開窗機布置圖 | 31 |
| KC3-2S雙面出軸中懸窗（撐桿）手搖開窗機布置圖 | 32 |
| KC3開關器詳圖 | 33 |
| KC3支架詳圖 | 34 |
| 四，KC4平開窗電動開窗機 | |
| KC4平開窗電動開窗機說明 | 35 |
| KC4平開窗開啟示意圖 | 37 |
| KC4平開窗電動開窗機安裝示意圖 | 38 |
| KC4平開窗電動開窗機傳動管（室內）安裝示意圖 | 39 |
| KC4開窗機支架詳圖 | 40 |
| KC4鏈輪及傳動管支架詳圖 | 41 |
| 五，KC5立轉窗電動開窗機 | |
| KC5立轉窗電動開窗機說明 | 42 |
| KC5-2立轉窗開啟示意圖 | 44 |
| KC5-1、KC5-2、KC5-3立轉窗電動開窗機安裝布置圖 | 45 |
| KC5-1、KC5-2、KC5-3立轉窗電動開窗機傳動管（室內）安裝示意圖 | 46 |
| KC5-1、KC5-2、KC5-3開關器詳圖 | 47 |
| KC5-1、KC5-2、KC5-3支架詳圖 | 48 |
| KC5-4帶型立轉窗開啟示意圖 | 49 |
| KC5-4帶型立轉窗開窗機安裝布置及構造詳圖 | 50 |
| 六，電動開窗機控制原理 | |
| 電動開窗機布線及相關示意圖 | 51 |
| 開窗機用控制箱接線示意圖 | 52 |
| 開窗機控制原理圖 | 53 |
樣張
