06CJ05：蒸壓輕質砂加氣混凝土(AAC)砌塊和板材建筑構造（參考圖集）
- 圖集編號
- 06CJ05
- 圖集名稱
- 蒸壓輕質砂加氣混凝土(AAC)砌塊和板材建筑構造（參考圖集）
- 定價
- 22.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 上海伊通有限公司
內容簡介
適用于非抗震設計及抗震設防烈度≤8度地區的新建、改建、擴建的工業與民用建筑。砌塊適用于非承重圍護墻體、內隔墻及復合保溫墻體；板材適用于非承重圍護墻體積保溫屋面。
目錄
| 目錄 | 1 |
|---|---|
| 砌 塊 建 筑 構 造 | |

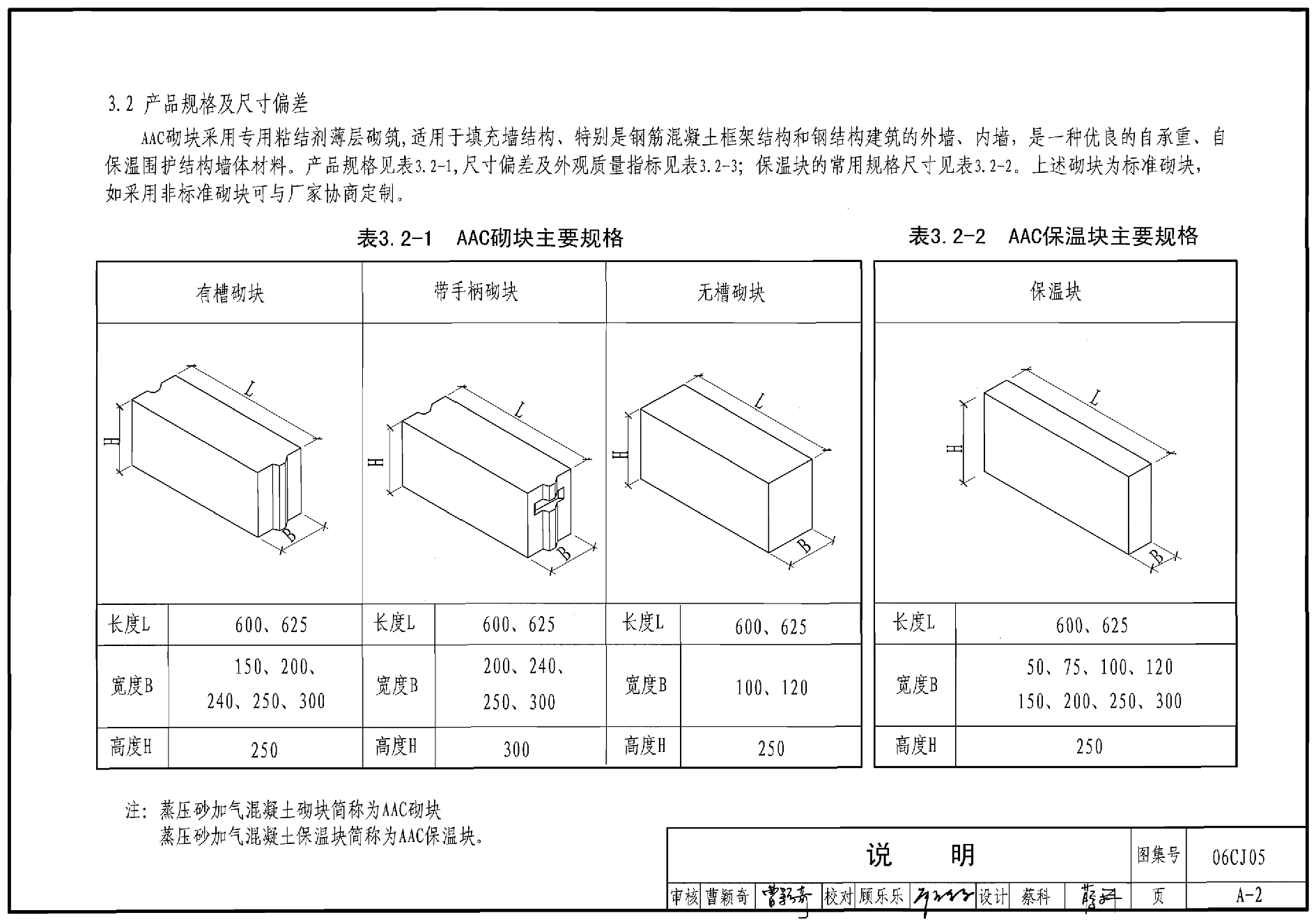

| 說明 | A-1 |
| 砌塊排列示意 | A-8 |
| 混凝土柱內嵌外墻 | A-9 |
| 混凝土柱外包外墻 | A-10 |
| 混凝土柱內嵌外墻（梁柱貼保溫塊） | A-11 |
| 混凝土框架外保溫外墻 | A-12 |
| 異形框架內嵌外墻 | A-13 |
| 鋼框架外包外墻 | A-14 |
| 外墻勒腳構造詳圖 | A-15 |

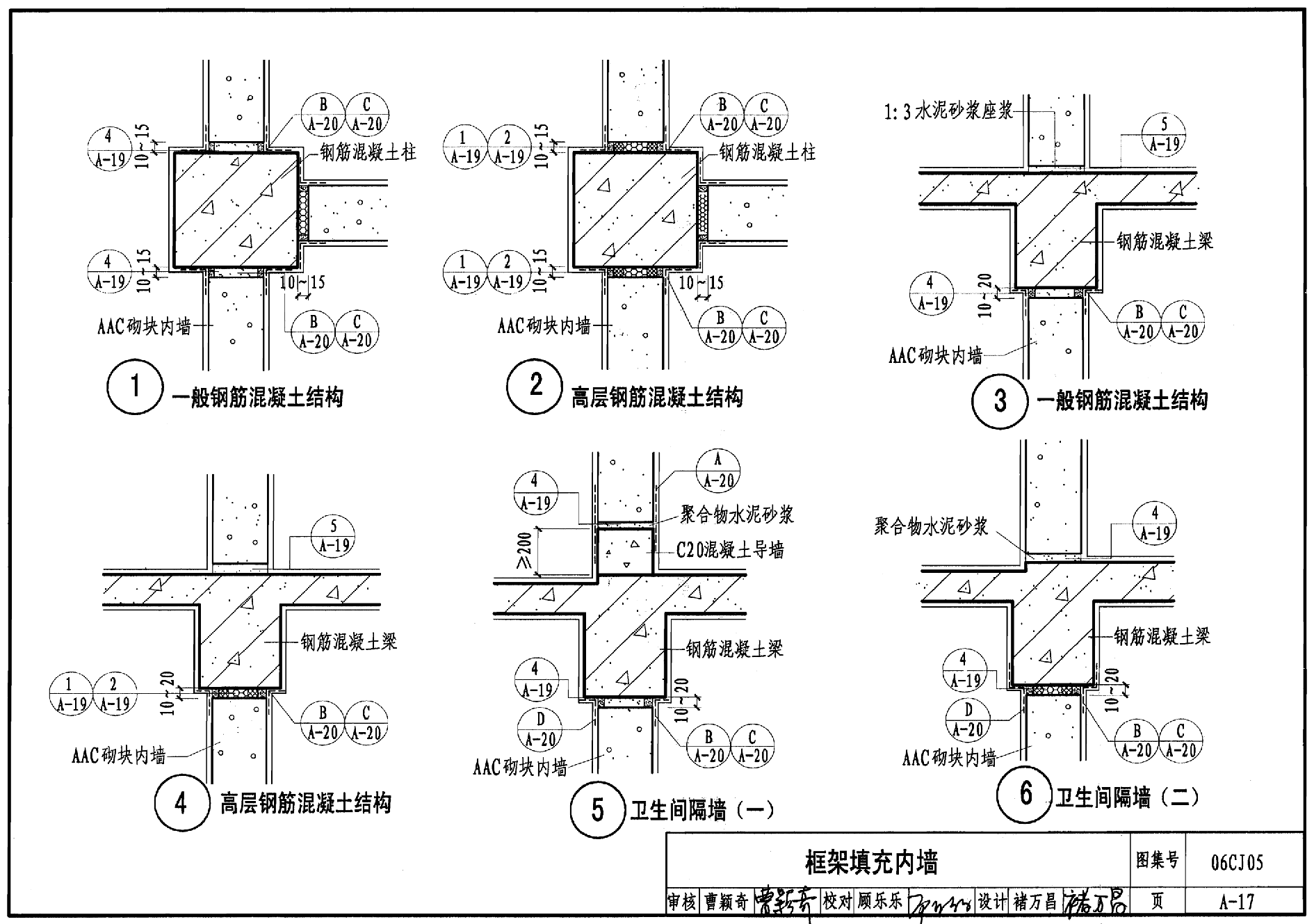

| 框架填充內墻 | A-16 |
| 鋼框架內墻 | A-18 |
| 墻縫處理詳圖 | A-19 |
| 墻縫防裂措施 | A-20 |
| 保溫屋面和外墻保溫天溝女兒墻詳圖 | A-21 |
| 變形縫構造詳圖 | A-22 |
| 門窗洞口索引圖 | A-23 |
| 窗安裝節點圖 | A-24 |
| 門安裝節點圖 | A-25 |
| 吊柜、支架、埋管、插銷安裝構造 | A-26 |
| 板 材 建 筑 構 造 | |

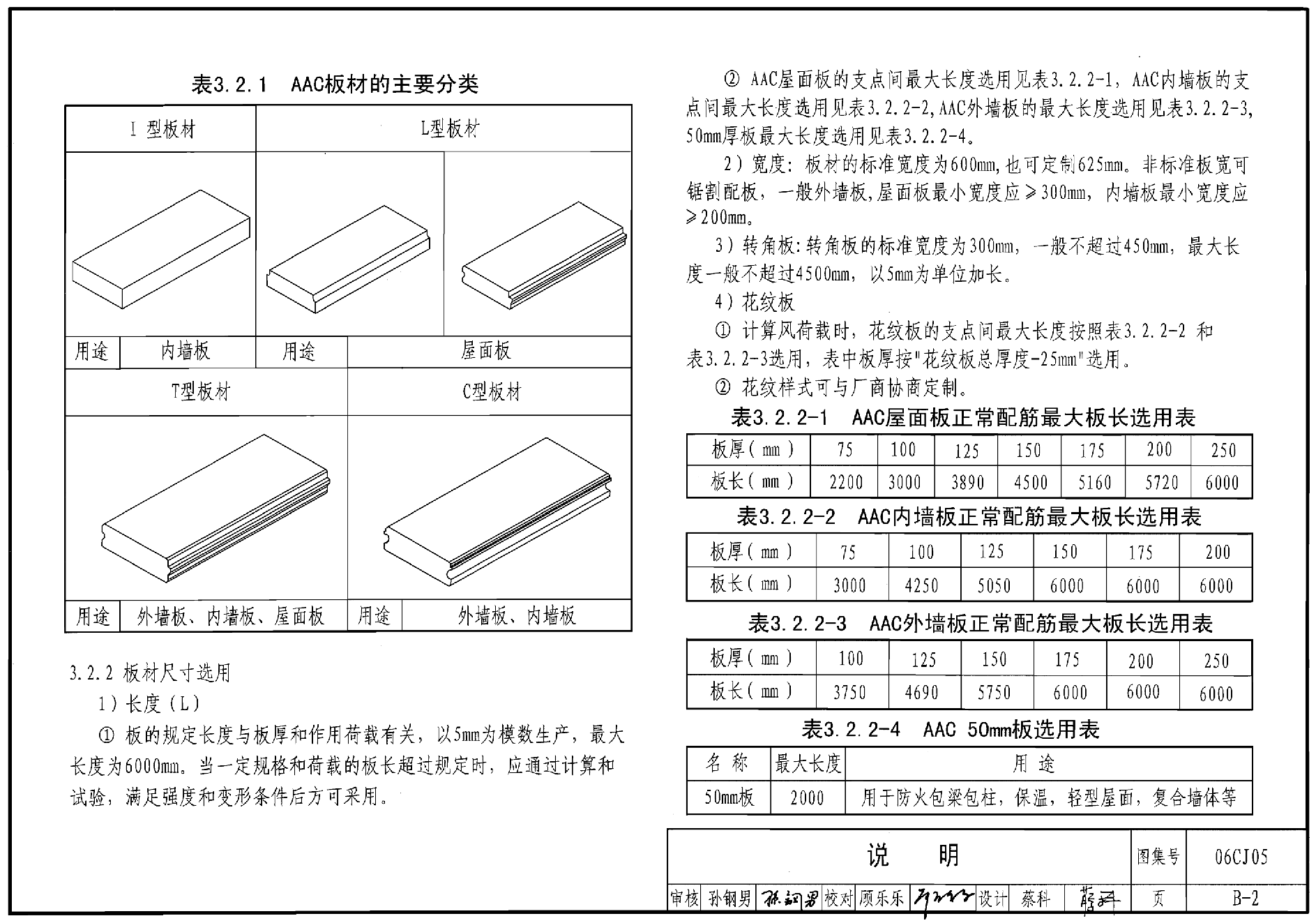

| 說明 | B-1 |
| 外墻豎板索引 | B-6 |
| 外墻橫板索引 | B-7 |

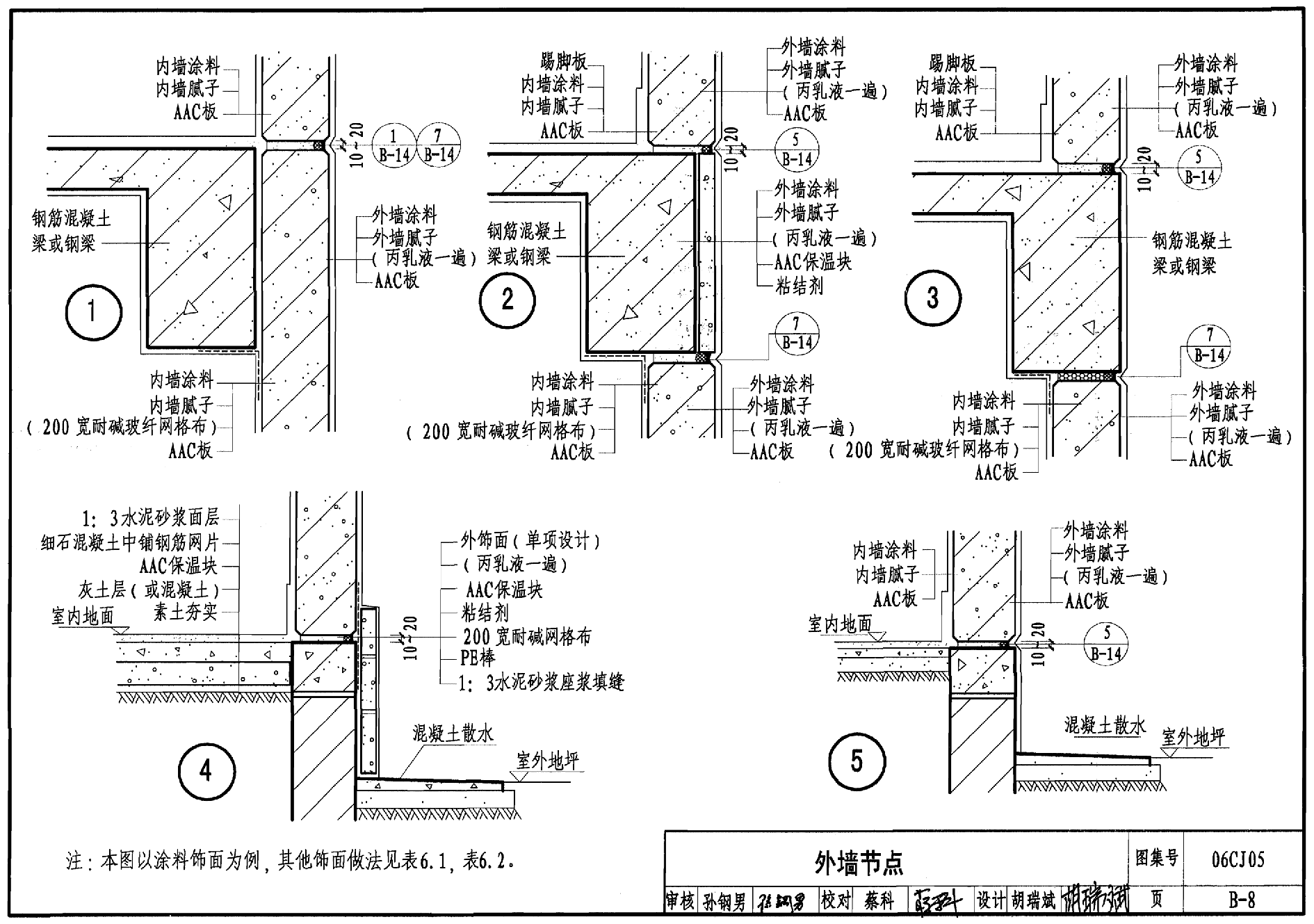

| 外墻節點 | B-8 |
| 內墻索引 | B-11 |
| 內墻板縫處理 | B-12 |
| 內墻、外墻板縫做法表 | B-14 |
| 屋面平面索引 | B-15 |
| 女兒墻節點 | B-16 |
| 屋面檐口節點 | B-17 |
| 窗框安裝圖 | B-18 |
| 門框安裝圖 | B-19 |
| 吊柜、鐵件、埋管安裝圖 | B-20 |
| 鋼結構梁、柱防火構造 | B-21 |
| 外墻保溫 | B-22 |
| 附 錄 | |
| 附錄1 AAC砌塊技術性能檢測數據表 | 附1 |
| 附錄2 AAC板材技術性能檢測數據表 | 附2 |
| 附錄3－5 AAC墻體保溫性能表 | 附3 |
| 附錄6－9 配套材料及主要技術指標 | 附4 |
| 附錄10－11 配套材料及主要技術指標 | 附5 |
樣張
