07CJ03-1：輕鋼龍骨石膏板隔墻、吊頂（參考圖集）
- 圖集編號
- 07CJ03-1
- 圖集名稱
- 輕鋼龍骨石膏板隔墻、吊頂（參考圖集）
- 定價
- 33.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 北新集團建材股份有限公司
內容簡介
本圖集適用于一般民用與工業建筑的非承重隔墻、室內吊頂裝修構造。主要包括輕鋼龍骨石膏板隔墻和吊頂?shù)慕ㄖ嬙?，其中，隔墻部分包括輕鋼龍骨石膏板隔墻、穿孔石膏板吸聲隔墻、覆膜石膏板隔墻、貼面墻系統的相關構造。吊頂部分包括輕鋼龍骨石膏板吊頂、穿孔石膏板、輕鋼龍骨裝飾石膏板吊頂?shù)南嚓P構造。本圖集可供建筑根據工程需要直接選用。
目錄
| 目錄 | 1 |
|---|---|

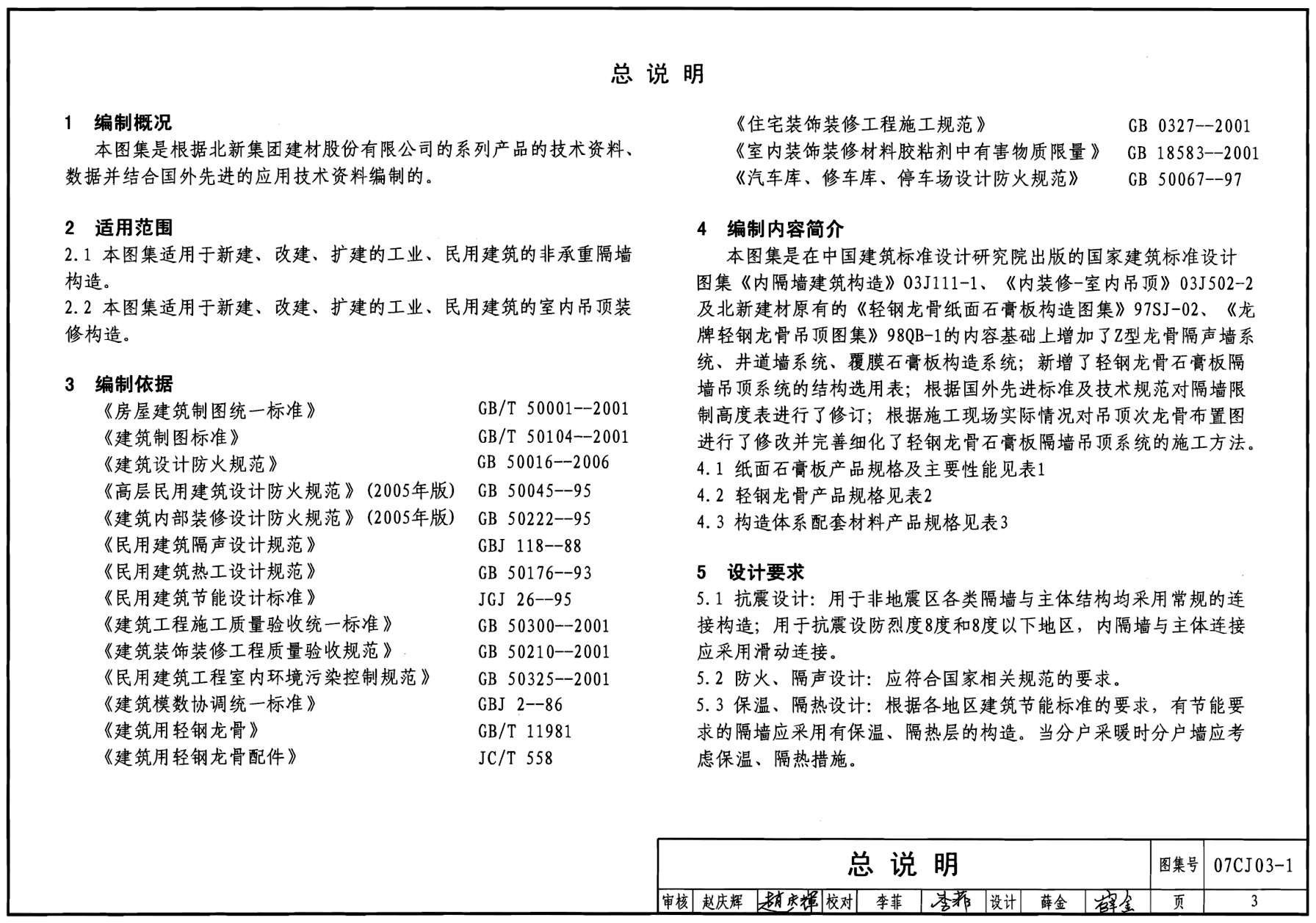

| 總說明 | 3 |
| 表1 紙面石膏板產品規格及主要性能表 | 5 |
| 表2 輕鋼龍骨產品規格表（一） | 6 |
| 續表2 輕鋼龍骨產品規格表（二） | 7 |
| 表3 構造體系配套材料表（一） | 8 |
| 續表3 構造體系配套材料表（二） | 9 |
| 隔墻 | |
| 隔墻施工說明 | 10 |
| 表4 隔墻系統選用表（一） | 11 |
| 續表4 隔墻系統選用表（二） | 14 |
| 續表4 隔墻系統選用表（三） | 15 |
| 續表4 隔墻系統選用表（四） | 16 |
| 續表4 隔墻系統選用表（五） | 17 |
| 表5 井道墻系統選用表 | 18 |
| 表6 0.6厚輕鋼龍骨隔墻限制高度表 | 19 |
| 表7 0.8厚輕鋼龍骨隔墻限制高度表 | 20 |
| 表8 1.0厚輕鋼龍骨隔墻限制高度表 | 21 |
| 表9 0.8厚CH輕鋼龍骨隔墻限制高度表 | 22 |
| 表10 1.0厚CH輕鋼龍骨隔墻限制高度表 | 23 |
| 表11 隔墻體系材料配比表 | 24 |

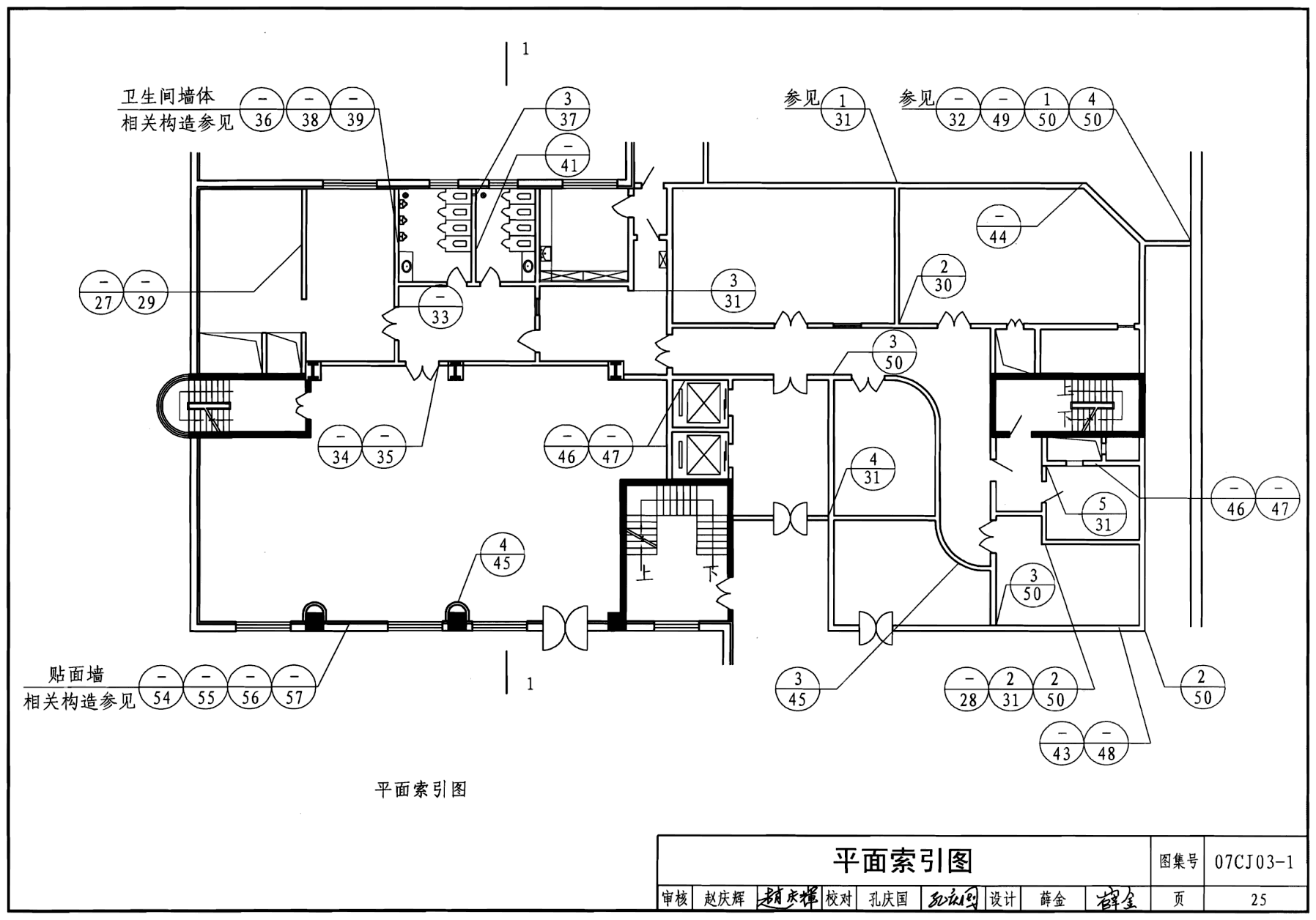

| 平面索引圖 | 25 |
| 剖面索引圖 | 26 |
| 隔墻龍骨布置立面示意圖 | 27 |
| 隔墻安裝示意 | 28 |
| 石膏板接縫處理 | 29 |
| 陰角、陽角及穿管道做法 | 30 |
| T形、L形、十字形及端墻節點 | 31 |

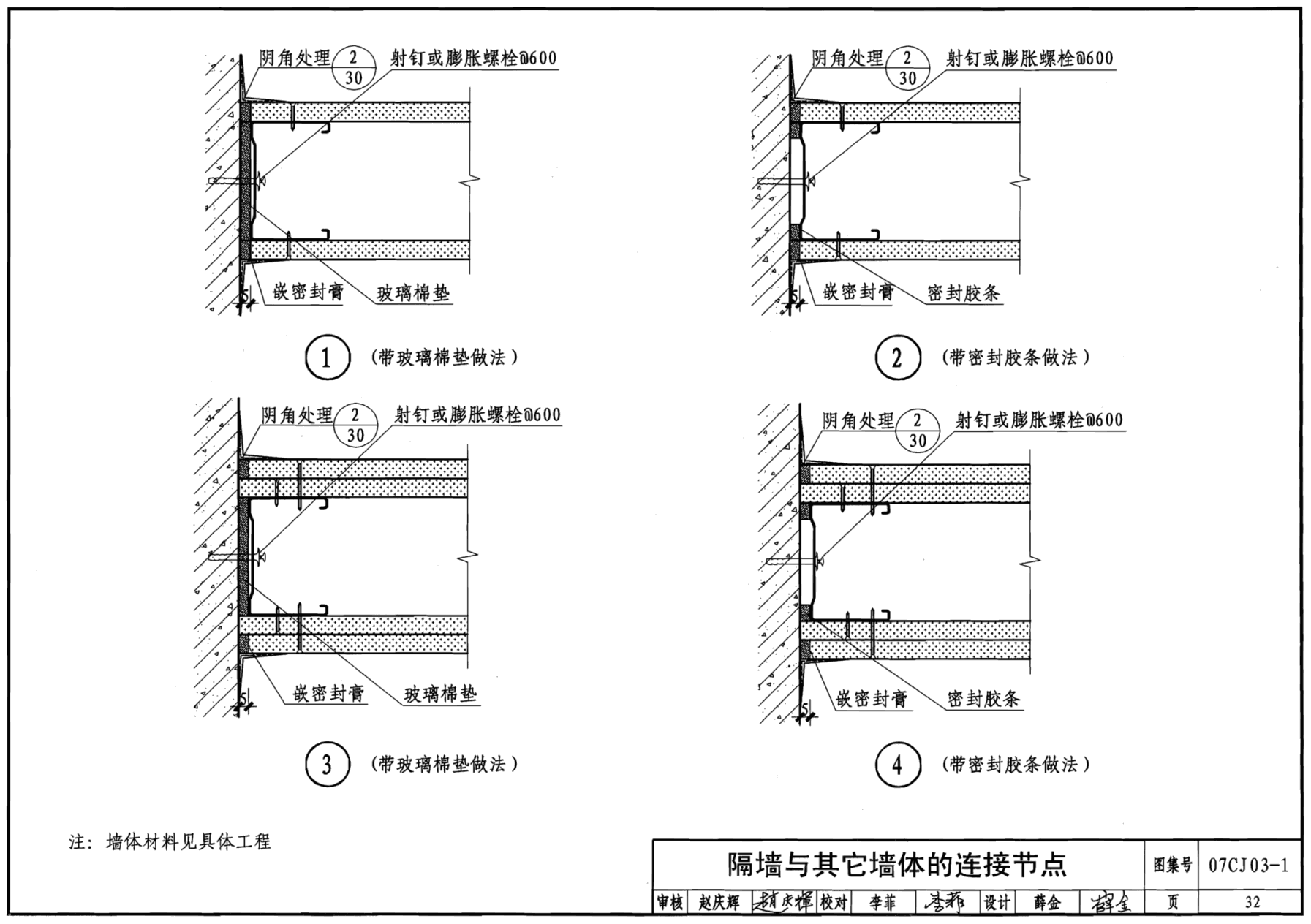

| 隔墻與其他墻體的連接節點 | 32 |
| 與木門框連接構造 | 33 |
| 門口加強及龍骨接長示意 | 34 |
| 門窗洞口龍骨加強構造 | 35 |
| 吊掛物構造做法（一） | 36 |
| 吊掛物構造做法（二） | 37 |
| 玻璃、臺面等與墻體固定做法 | 38 |
| 盆架固定、便槽、淺水池做法 | 39 |
| 暗裝管線、風口、插座做法 | 40 |
| 衛生間隔墻及包風道、管道隔墻做法 | 41 |
| 伸縮縫構造做法 | 42 |
| 滑動連接節點 | 43 |
| 內隔墻異形連接節點 | 44 |
| 曲面墻組合示意圖 | 45 |
| 管道井、電梯井井道構造做法（一） | 46 |
| 管道井、電梯井井道構造做法（二） | 47 |
| 隔聲墻安裝示意 | 48 |
| 隔聲墻與主體結構節點 | 49 |
| 隔聲墻組合示意圖 | 50 |
| 內隔墻與吊頂構造 | 51 |
| 隔聲墻與主體結構連接節點 | 52 |
| 隔墻與地面連接節點 | 53 |
| 貼面墻U型固定夾系統示意圖 | 54 |
| 貼面墻U型固定夾系統節點 | 55 |
| 貼面墻粘貼法系統示意圖 | 56 |
| 貼面墻粘貼法系統節點 | 57 |
| 裝飾板組合隔墻構造（一） | 58 |
| 裝飾板組合隔墻構造（二） | 59 |
| 吊頂 | |
| 吊頂施工說明 | 60 |
| 表12 吊頂系統選用表 | 62 |
| 表13 輕鋼龍骨吊頂組合系列表 | 63 |
| 吊頂次龍骨平面布置圖 | 64 |
| U1吊頂平面布置圖 | 65 |

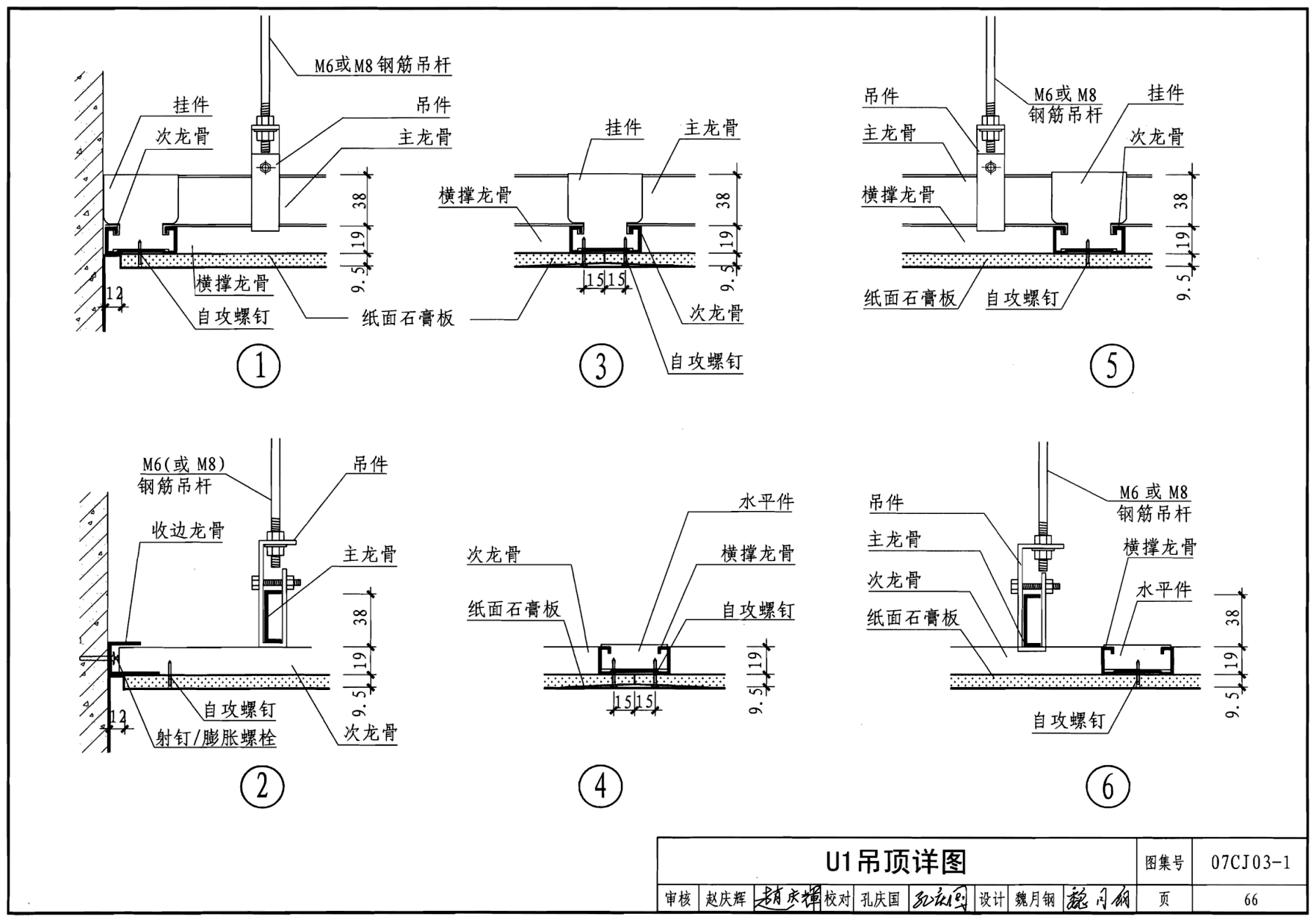

| U1吊頂詳圖 | 66 |
| U2、U3吊頂平面布置圖 | 67 |
| U2吊頂詳圖 | 68 |
| U3吊頂詳圖 | 69 |
| U4吊頂平面布置圖及詳圖 | 70 |
| U5、U6吊頂平面布置圖 | 71 |
| U5、U6吊頂詳圖 | 72 |
| 折線型吊頂平、剖面圖（一） | 73 |
| 折線型吊頂平、剖面圖（二） | 74 |
| 折線型吊頂詳圖（一） | 75 |
| 折線型吊頂詳圖（二） | 76 |
| 跌級吊頂龍骨平面布置圖 | 77 |
| 跌級吊頂詳圖 | 78 |
| 吊頂石膏板靠墻縫構造做法 | 79 |
| 吊頂窗簾盒安裝構造做法 | 80 |
| 吊頂伸縮縫構造做法 | 81 |
| 吊頂燈具安裝（一） | 82 |
| 吊頂燈具安裝（二） | 83 |
| 吊頂燈具安裝（三） | 84 |
| 吊頂燈槽帶剖面（示例） | 85 |
| 吊頂條形風口安裝 | 86 |
| 吊頂方、圓形風口安裝 | 87 |
| 不上人吊頂檢修孔 | 88 |
| 上人吊頂檢修孔 | 89 |
| 輕車吊頂馬道 | 90 |
| 角鋼吊頂馬道 | 91 |
| 吸聲板吊頂平面布置圖 | 92 |
| T1吊頂詳圖 | 93 |
| T2吊頂詳圖 | 94 |
樣張
網友推薦
-
網友【zaojiashi007】點評：07CJ03-1《輕鋼龍骨石膏板隔墻、吊頂》適用于一般民用與工業建筑的非承重隔墻、室內吊頂裝修構造。在總結多年實踐經驗基礎上，編制針對輕鋼龍骨、石膏板材料用于非承重隔墻、室內吊頂裝修的構造詳圖。隔墻部分包括：輕鋼龍骨石膏板隔墻、穿孔石膏板吸聲隔墻、覆膜石膏板隔墻、貼面墻系統的相關構造。吊頂部分包括：輕鋼龍骨石膏板吊頂、穿孔石膏板、輕鋼龍骨裝飾石膏板吊頂?shù)南嚓P構造。增加了：①2型龍骨隔聲墻系統、井道墻系統、覆膜石膏板系統；②輕鋼龍骨石膏板隔墻、吊頂系統的結構選用表。修改了：①根據國外先進標準及技術規范對隔墻限制高度表進行了修訂；②根據施工現場實際情況對吊頂次龍骨布置圖進行了修改并完善了有關隔墻、吊頂?shù)氖┕し椒?。本圖集的編制體現了新觀念、新材料、新技術、新工藝等特點，內容充實、設計合理，便于設計選用和施工安裝，對輕鋼龍骨石膏板在工程中的應用起到促進作用。
