06J908-1：公共建筑節能構造-嚴寒和寒冷地區
- 圖集編號
- 06J908-1
- 圖集名稱
- 公共建筑節能構造-嚴寒和寒冷地區
- 定價
- 45.00 元
- 開本
- 16 開
- 主編單位
- 北京市建筑設計研究院
內容簡介
本圖集適用于新建、改建、擴建的嚴寒、寒冷地區公共建筑。其他建筑可參照選用。主要內容根據《公共建筑節能設計標準》GB50189－2005要求，編制了適合嚴寒及寒冷地區的公共建筑設計中常用的保溫材料熱工性能指標表；常用節能復合墻體的構造做法選用表（帶熱工性能指標值）；不同的樓面、地面和內隔墻保溫構造做法選用表（帶熱工性能指標值）；常用復合墻體的建筑節能構造節點（如熱橋部位、門窗立口細部構造等）。圖集提供的表格和構造節點合理、實用，供設計人員在進行公共建筑節能設計時選用。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 4 |
| 節能標準、保溫材料性能、熱工性能指標選用說明 | |

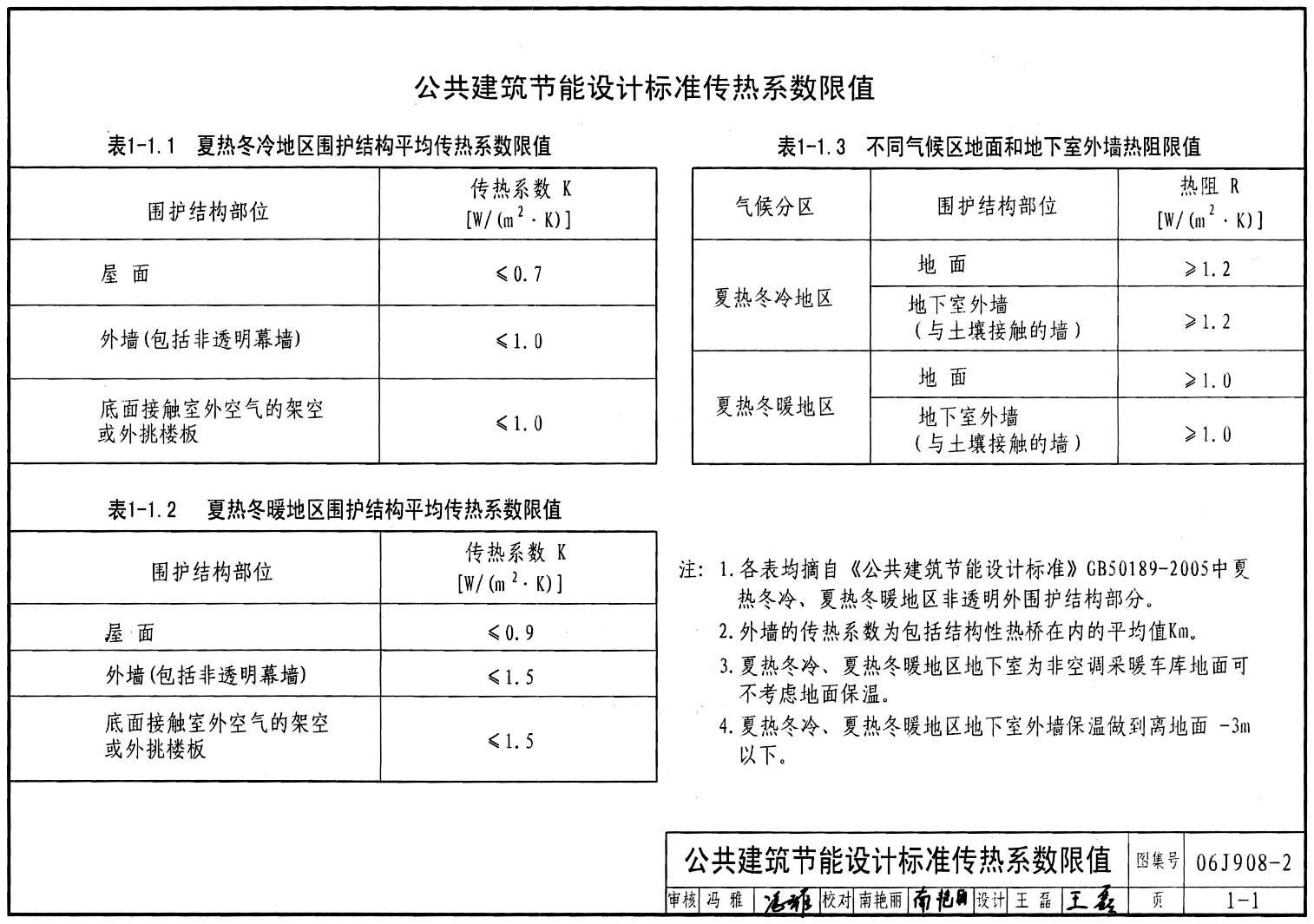

| 公共建筑節能設計標準傳熱系數限值 | 1-1 |
| 保溫材料主要性能數據表 | 1-2 |
| 圍護結構熱工性能指標選用說明 | 1-3 |
| 墻體熱工性能指標 | |

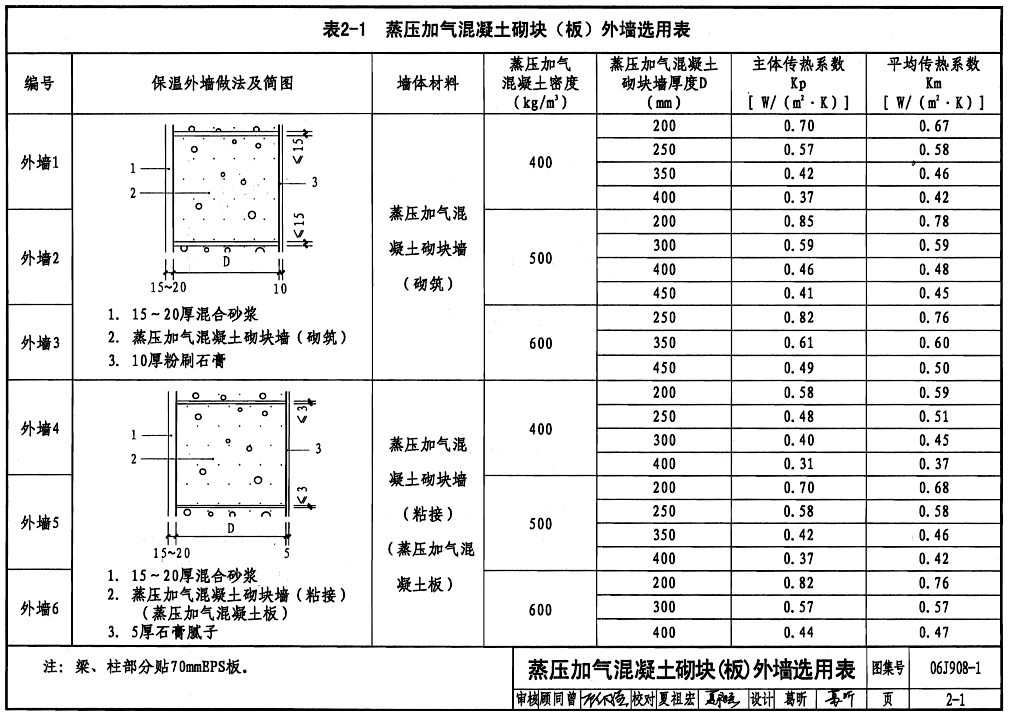

| 蒸壓加氣混凝土砌塊（板）外墻選用表 | 2-1 |
| 蒸壓加氣混凝土砌塊復合外墻選用表 | 2-2 |
| 蒸壓加氣混凝土砌塊（板）復合外墻選用表 | 2-4 |
| 混凝土空心砌塊復合外墻選用表 | 2-6 |
| KP1多孔磚復合外墻選用表 | 2-7 |
| 輕集料混凝土空心砌塊復合外墻選用表 | 2-8 |
| 鋼筋混凝土復合外墻選用表 | 2-9 |
| 輕鋼龍骨紙面石膏板（或纖維水泥加壓版）復合保溫外墻選用表 | 2-10 |
| 節能裝飾板保溫外墻選用表 | 2-12 |
| 保溫屋面、樓面、地面熱工性能指標 | |
| 保溫屋面選用表 | 2-13 |

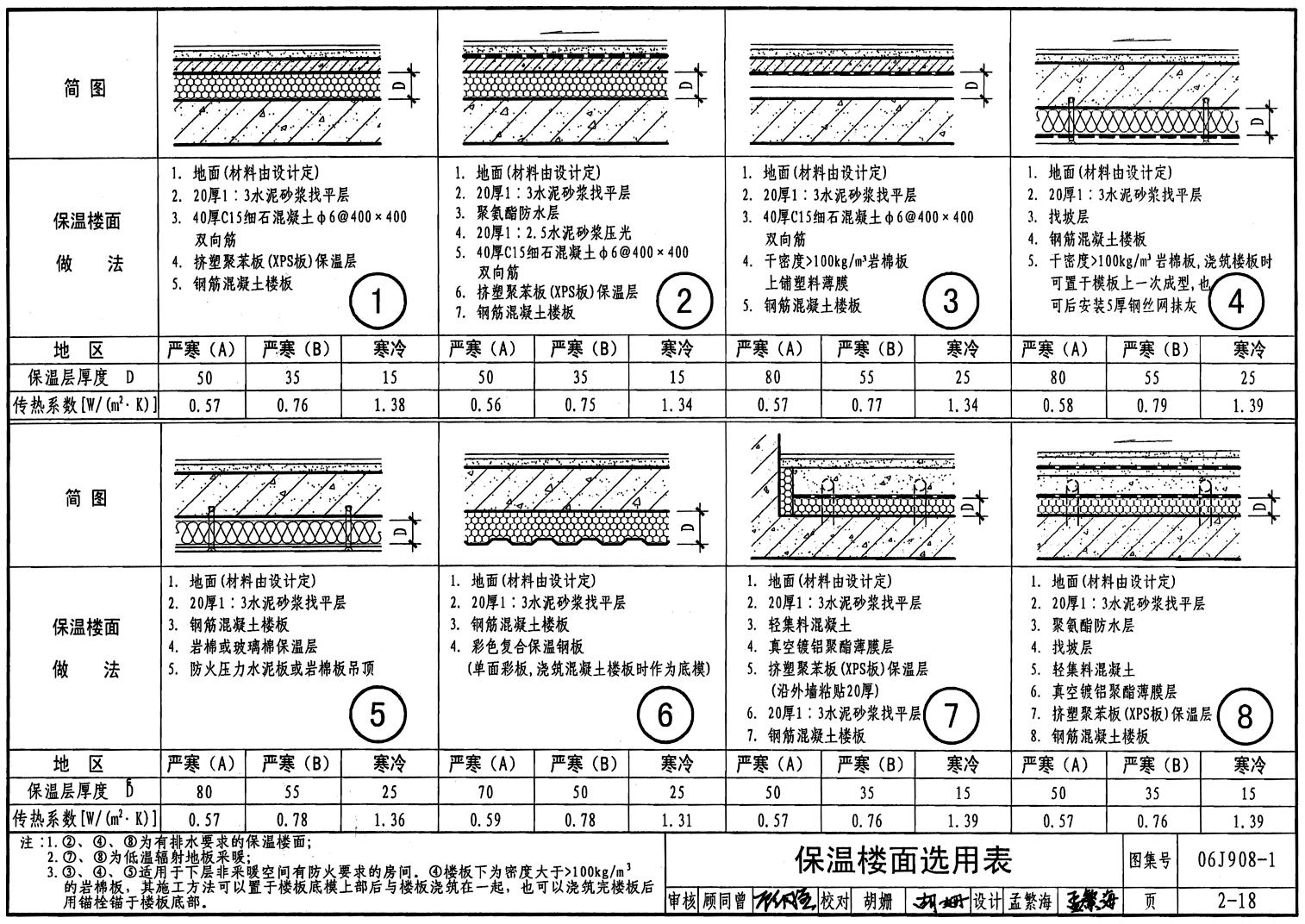

| 保溫樓面選用表 | 2-18 |
| 保溫地面選用表 | 2-19 |
| 保溫內隔墻熱工性能指標 | |
| 保溫內墻選用表 | 2-20 |
| 其他部位熱工性能指標 | |

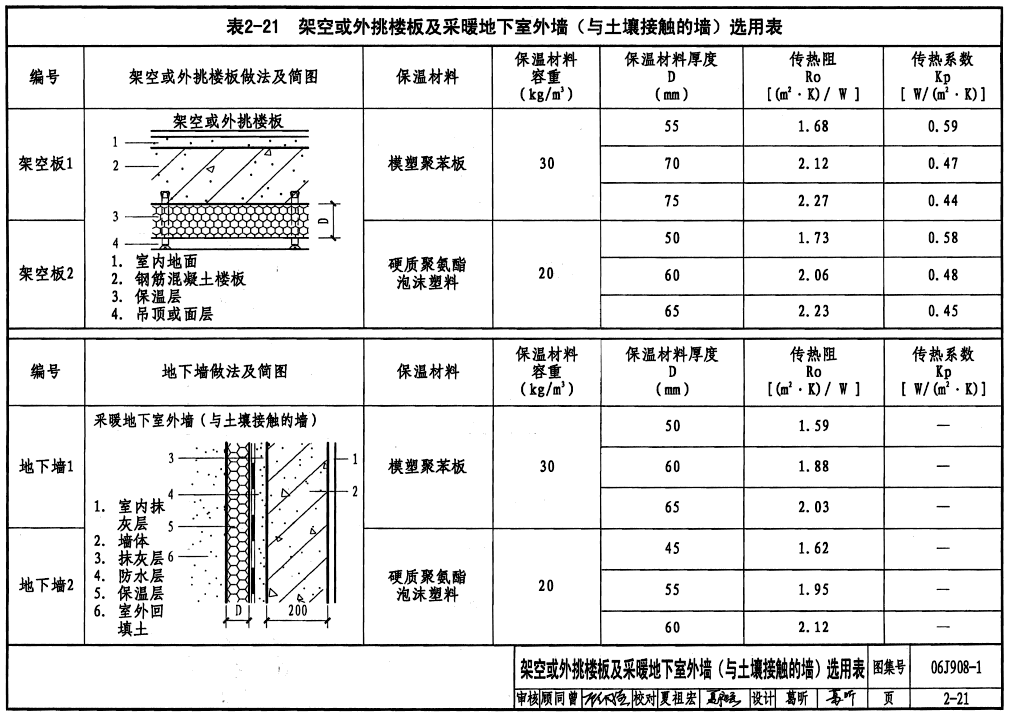

| 架空或外挑樓板及采暖地下室外墻（與土壤接觸的墻）選用表 | 2-21 |
| 蒸壓加氣混凝土外墻體系 | |
| 蒸壓加氣混凝土制品應用說明 | 3-1 |
| 蒸壓加氣混凝土砌塊外墻 | 3-2 |
| 蒸壓加氣混凝土砌塊外墻節點詳圖 | 3-3 |
| 蒸壓加氣混凝土砌塊外墻外保溫 | 3-4 |
| 蒸壓加氣混凝土砌塊外墻外保溫節點詳圖 | 3-5 |
| 蒸壓加氣混凝土砌塊外墻內保溫 | 3-6 |
| 蒸壓加氣混凝土砌塊外墻內保溫節點詳圖 | 3-7 |
| 蒸壓加氣混凝土外墻板 | 3-8 |
| 蒸壓加氣混凝土外墻板節點詳圖 | 3-9 |
| 蒸壓加氣混凝土外墻板外保溫 | 3-10 |
| 蒸壓加氣混凝土外墻板外保溫節點詳圖 | 3-11 |
| 蒸壓加氣混凝土外墻板內保溫 | 3-12 |
| 蒸壓加氣混凝土外墻板內保溫節點詳圖 | 3-13 |
| 蒸壓加氣混凝土外墻板外掛石材幕墻 | 3-14 |
| 蒸壓加氣混凝土外墻板外掛石材幕墻節點詳圖 | 3-15 |
| 纖維水泥加壓板裝飾幕墻體系 | |
| 纖維水泥加壓板裝飾幕墻體系（明螺釘連接做法） | 4-1 |
| 纖維水泥加壓板裝飾幕墻節點詳圖（明螺釘連接做法） | 4-2 |
| 輕質墻體壓力水泥裝飾板幕墻零配件詳圖 | 4-4 |
| 纖維水泥加壓板裝飾幕墻節點詳圖（壓縫條連接做法） | 4-5 |
| 纖維水泥加壓板裝飾幕墻構配件及板材規格和物理力學性能 | 4-8 |
| 石材裝飾幕墻體系 | |
| 石材幕墻輕質墻體（銷釘連接做法） | 5-1 |
| 石材幕墻輕質墻體節點（銷釘連接做法） | 5-2 |
| 石材幕墻輕鋼龍骨紙面石膏板（或纖維水泥加壓板）墻體 | 5-4 |
| 石材幕墻輕鋼龍骨紙面石膏板（或纖維水泥加壓板）墻體節點 | 5-5 |
| 背槽式石材（瓷板）幕墻系統應用說明 | 5-7 |
| 背槽式L型石材幕墻平、立面詳圖 | 5-8 |
| 背槽式L型石材幕墻構造詳圖 | 5-9 |
| 背槽式C型石材幕墻平、立面詳圖 | 5-12 |
| 背槽式C型石材幕墻構造詳圖 | 5-13 |
| 金屬裝飾幕墻體系 | |
| 金屬保溫裝飾板應用說明 | 6-1 |
| 金屬保溫裝飾板外墻立剖面圖 | 6-2 |

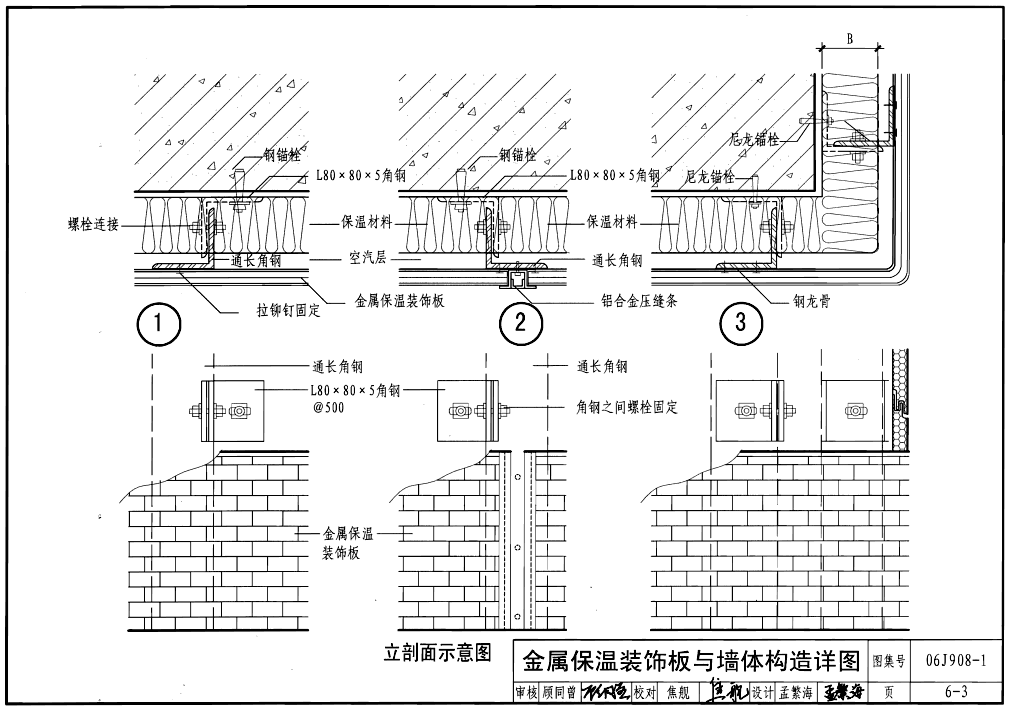

| 金屬保溫裝飾板與墻體構造詳圖 | 6-3 |
| 金屬保溫裝飾板陽角及勒腳構造詳圖 | 6-4 |
| 金屬保溫裝飾板女兒墻構造詳圖 | 6-5 |
| 金屬保溫裝飾板窗口部位構造詳圖 | 6-6 |
| 金屬保溫裝飾板板型、構造和配件詳圖 | 6-8 |
| 聚氨酯保溫鋁板幕墻應用說明 | 6-9 |
| 聚氨酯保溫鋁板外墻詳圖（鋼筋混凝土框架） | 6-10 |
| 聚氨酯保溫鋁板外墻詳圖（鋼筋混凝土剪力墻） | 6-11 |
| 聚氨酯保溫鋁板外墻詳圖（鋼結構） | 6-13 |
| 保溫鋁板幕墻斷橋開啟窗、固定窗節點圖 | 6-14 |
| 保溫鋁板幕墻與幕墻開啟窗、固定窗節點圖 | 6-15 |
| 保溫鋁板幕墻開啟窗、固定窗節點詳圖 | 6-16 |
| 外墻外保溫復合裝飾板幕墻體系 | |
| 外墻外保溫復合裝飾板系統應用說明 | 7-1 |
| 外墻外保溫復合裝飾板平、立面索引圖 | 7-2 |
| 外墻外保溫復合裝飾板粘掛結合節點詳圖 | 7-3 |
| 外墻外保溫復合裝飾板干掛節點詳圖 | 7-5 |
| 外墻外保溫復合裝飾板點錨節點詳圖 | 7-9 |
| 外墻外保溫復合裝飾板詳圖 | 7-12 |
| 女兒墻和勒腳 | |
| 女兒墻和勒腳部位詳圖（適用于石材幕墻輕質墻體） | 8-1 |
| 女兒墻和勒腳部位詳圖（適用于蒸壓加氣混凝土墻體掛石材幕墻） | 8-2 |
| 保溫裝飾砌塊構造 | |
| 保溫裝飾混凝土小型空心砌塊（墻裙）應用說明 | 9-1 |
| 保溫裝飾混凝土小型空心砌塊立面 | 9-2 |
| 保溫裝飾混凝土小型空心砌塊詳圖 | 9-3 |
| 保溫樓面地面構造 | |
| 保溫地面構造做法 | 10-1 |
| 保溫樓面構造做法 | 10-2 |
| 雨罩平臺構造 | |
| 雨罩構造詳圖 | 11-1 |
| 平臺構造詳圖 | 11-2 |
| 附錄 | |
| 附錄1 保溫材料的規格及物理性能指標 | |
| 玻璃棉的規格及物理性能指標 | 12-1 |
| 巖棉的規格及物理性能指標 | 12-3 |
| 絕熱用模塑聚苯乙烯泡沫塑料的規格及物理性能 | 12-4 |
| 硬質聚氨酯泡沫塑料的規格及物理性能指標 | 12-5 |
| 絕熱用擠塑聚苯乙烯泡沫塑料的規格及物理性能 | 12-6 |
| 蒸壓加氣混凝土砌塊的規格及物理性能指標 | 12-7 |
| 全水基軟發泡聚氨酯的規格及物理性能指標 | 12-9 |
| 附錄2 配套材料的技術性能指標 | |
| 模塑聚苯板配套材料性能指標 | 12-10 |
| 擠塑聚苯板配套材料性能指標 | 12-11 |
| 防風防水透汽膜及隔汽膜技術性能指標 | 12-12 |
| 防風防水透汽膜及隔汽膜的應用實例 | 12-13 |
| 相關技術資料 |
樣張
網友推薦
-
網友【LN20080301】點評：本圖集是嚴寒及寒冷地區的公共建筑設計中常用的保溫材料熱工性能指標表以及墻體的建筑節能構造節點（如熱橋部位、門窗立口細部構造等）的匯總。方便實用，使設計人員在進行公共建筑節能設計時直觀選擇，使設計應符合節能設計的要求。是一本很好的資料。
-
網友【vtetjh】點評：節能
-
網友【zhtyjq】點評：節能建筑是今后的熱門話題，建筑師必須要運用起來！
-
網友【hajianyu】點評：這個非常好。 其實無論對于設計還是施工，監理來說，對于節能節點等的做法都還處在一個接受與學習的階段，有很多東西需要有依據。。 該圖集能補此空白
-
網友【hitzjq2010】點評：建筑節能是目前國家降低總能耗的主要關注方向，各地區都制定自己的節能地方標準，要求新建建筑必須滿足節能規范，同時也要求甲方提供節能計算書，作為審查設計依據。因此建筑設計人員必須了解這一規范，在填充墻、圍護墻、玻璃幕墻的選擇上盡量減少能耗，滿足節能標準。
-
網友【日日月月年年】點評：關于建筑節能必不可少的書籍之一
-
網友【lovey】點評：本圖集根據《公共建筑節能設計標準》GB50189－2005要求，編制了適合嚴寒及寒冷地區的公共建筑設計中常用的保溫材料熱工性能指標表；常用節能復合墻體的構造做法選用表（帶熱工性能指標值）；不同的樓面、地面和內隔墻保溫構造做法選用表（帶熱工性能指標值）；常用復合墻體的建筑節能構造節點（如熱橋部位、門窗立口細部構造等）。圖集提供的表格和構造節點合理、實用，供設計人員在進行公共建筑節能設計時選用。 是一本很好的資料，強烈推薦。
-
網友【wspwwc】點評：建筑節能是目前國家降低總能耗的主要關注方向，各地區都制定自己的節能地方標準，要求新建建筑必須滿足節能規范，同時也要求甲方提供節能計算書，作為審查設計依據。因此建筑設計人員必須了解這一規范，在填充墻、圍護墻、玻璃幕墻的選擇上盡量減少能耗，滿足節能標準。本圖集是嚴寒及寒冷地區的公共建筑設計中常用的保溫材料熱工性能指標表以及墻體的建筑節能構造節點（如熱橋部位、門窗立口細部構造等）的匯總。方便實用，使設計人員在進行公共建筑節能設計時直觀選擇，使設計應符合節能設計的要求。是一本很好的資料。
-
網友【cobra2010】點評：本圖集根據《公共建筑節能設計標準》GB50189－2005要求，編制了適合嚴寒及寒冷地區的公共建筑設計中常用的保溫材料熱工性能指標表；常用節能復合墻體的構造做法選用表（帶熱工性能指標值）；不同的樓面、地面和內隔墻保溫構造做法選用表（帶熱工性能指標值）；常用復合墻體的建筑節能構造節點（如熱橋部位、門窗立口細部構造等）。圖集提供的表格和構造節點合理、實用，供設計人員在進行公共建筑節能設計時選用。
