06J505-1：外裝修（一）
- 圖集編號
- 06J505-1
- 圖集名稱
- 外裝修（一）
- 定價
- 65.00 元
- 開本
- 16 開
- 主編單位
- 北京維拓時代建筑設計有限公司
- 中國建筑標準設計研究院
內容簡介
本圖集適用于一般標準的新建、改建及擴建的各類民用建筑常用外裝修構造，兼顧較高外裝修標準的構造要求。工業建筑可以根據自身特點部分選用或參考。包括：女兒墻、挑檐、外墻等18個細部。除提供已應用成熟的多種傳統材料及做法外，還增補了常用的、體現國內、外新材料、新技術的外裝修構造做法，如：U型玻璃外墻、玻璃磚外墻、織物飾面外墻、陶板飾面外墻和裝飾幕墻的開縫構造節點等，配有參考圖片直觀表現材質細節的資料，便于設計師直觀選用。
備注
代替03J501
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 6 |
| 女兒墻（N） | |
| 不上人屋面女兒墻 | N1 |
| 上人屋面女兒墻 | N3 |
| 預制GRC或混凝土欄桿女兒墻 | N6 |
| 庭院屋面玻璃欄桿女兒墻 | N7 |

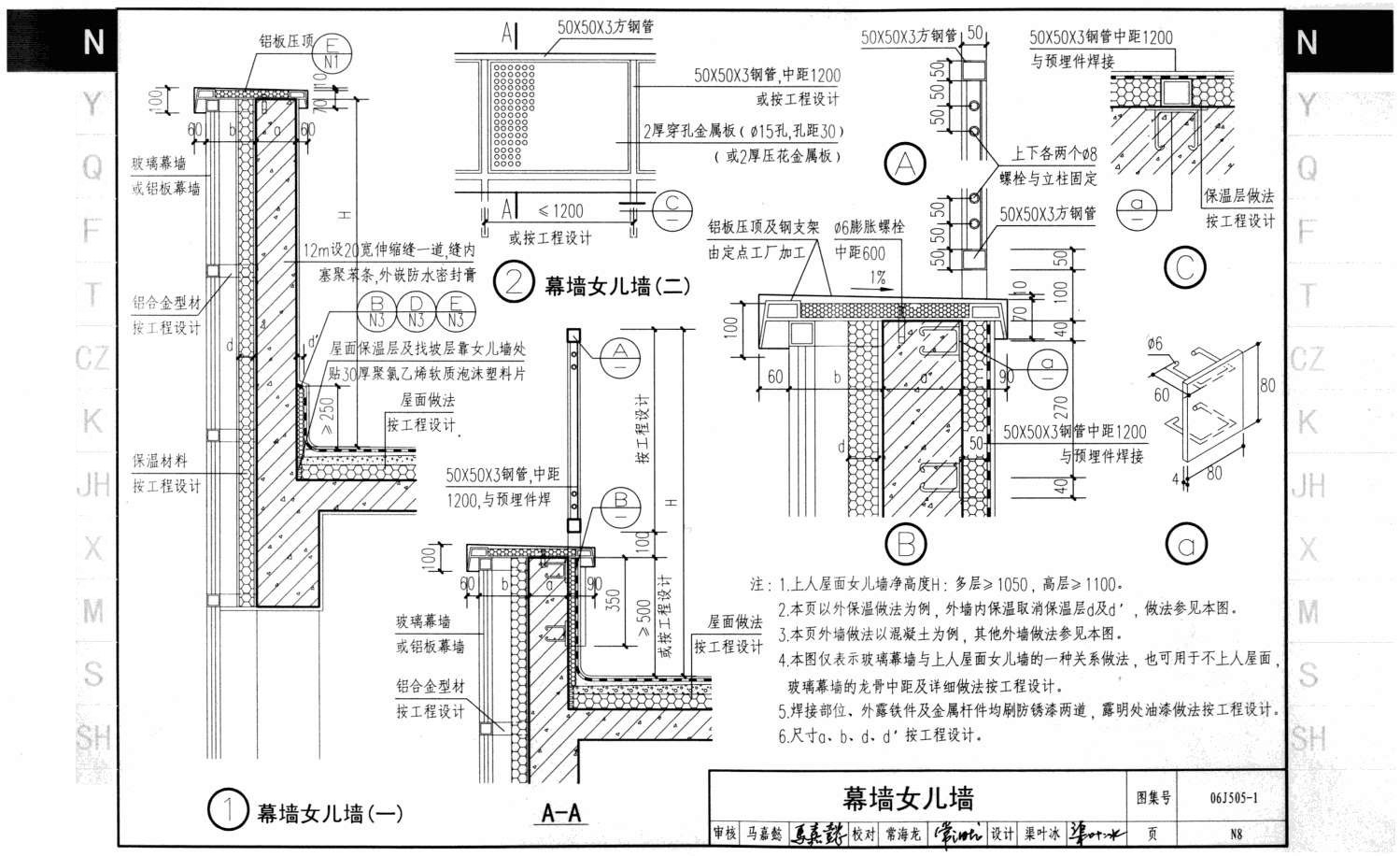

| 幕墻女兒墻 | N8 |
| 帶種植花槽實體或漏空欄桿女兒墻 | N9 |
| 女兒墻圖片 | N10 |
| 挑檐（Y） | |
| 鋼筋混凝土挑檐 | Y1 |
| 平屋面斜檐口 | Y2 |
| 彩鋁板檐口 | Y3 |
| 遮陽鋁板挑檐 | Y5 |
| 坡屋頂檐口 | Y6 |
| 檐口圖片 | Y8 |
| 外墻（Q） | |
| 錦磚墻面（馬賽克） | Q1 |
| 面磚墻面 | Q2 |
| 文化石墻面 | Q4 |
| 掛貼花崗料石墻面 | Q5 |
| 掛貼花崗石板墻面 | Q6 |
| 干掛石材幕墻 | Q7 |
| 干掛石材幕墻（外保溫） | Q9 |
| 干掛石材幕墻（無外保溫） | Q13 |
| 纖維增強水泥平板外墻 | Q16 |
| 超薄型石材蜂窩板外墻 | Q20 |
| 鋁蜂窩板外墻 | Q22 |
| 鋁塑板外墻 | Q23 |
| 鈦鋅板外墻 | Q24 |
| 瓦楞鋼板外墻 | Q25 |
| 披疊板墻面 | Q26 |
| 披疊板墻面（有龍骨） | Q27 |
| 披疊板墻面（無龍骨） | Q28 |
| 陶土板墻面（K1系列） | Q29 |

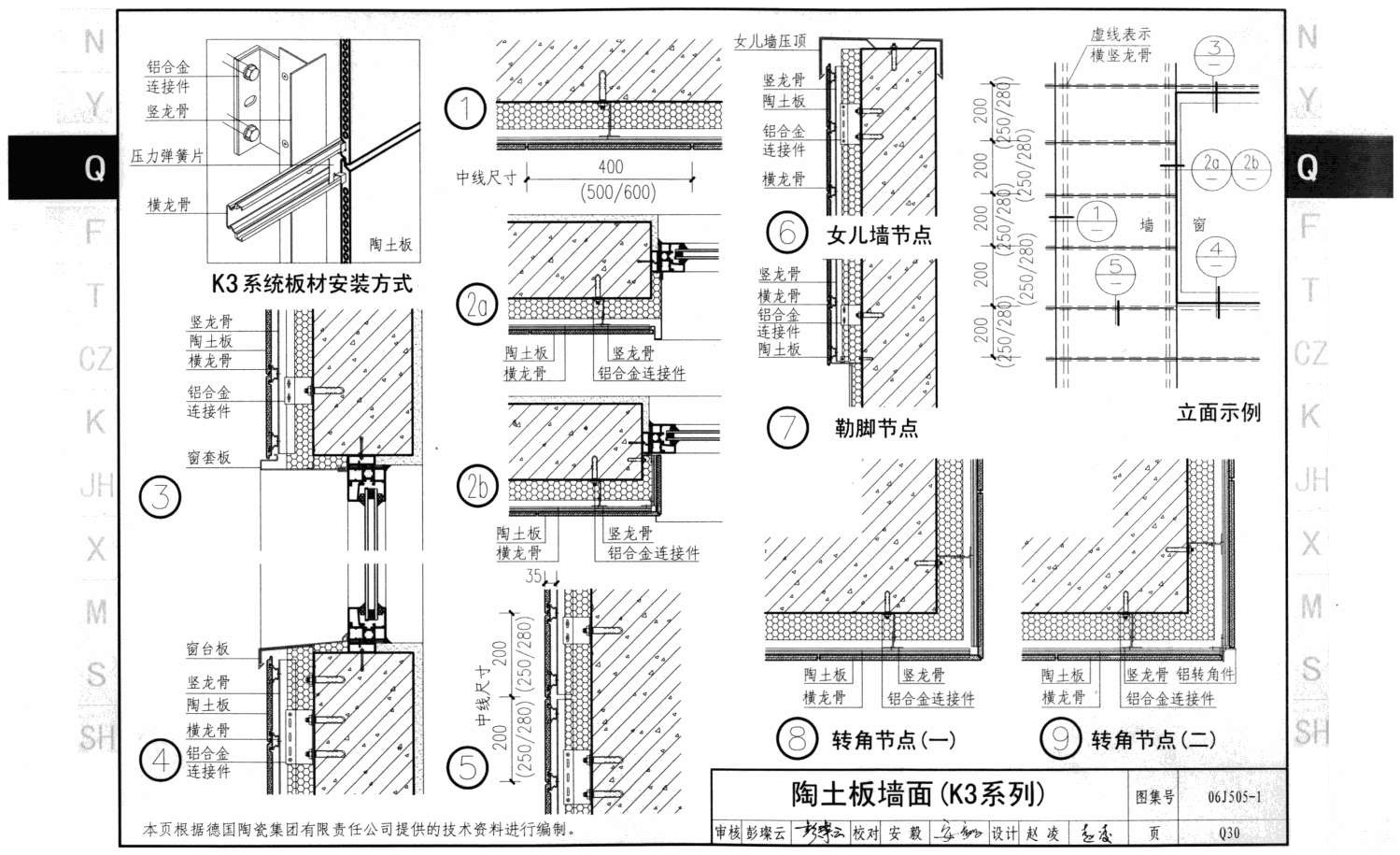

| 陶土板墻面（K3系列） | Q30 |
| 陶土板墻面（K12系列） | Q31 |
| 幕墻用高溫承壓板墻面（TS-600疊掛式） | Q32 |
| 幕墻用高溫承壓板墻面（TS-300縫掛式） | Q33 |
| 幕墻用高溫承壓板墻面（TS-200背掛式） | Q34 |

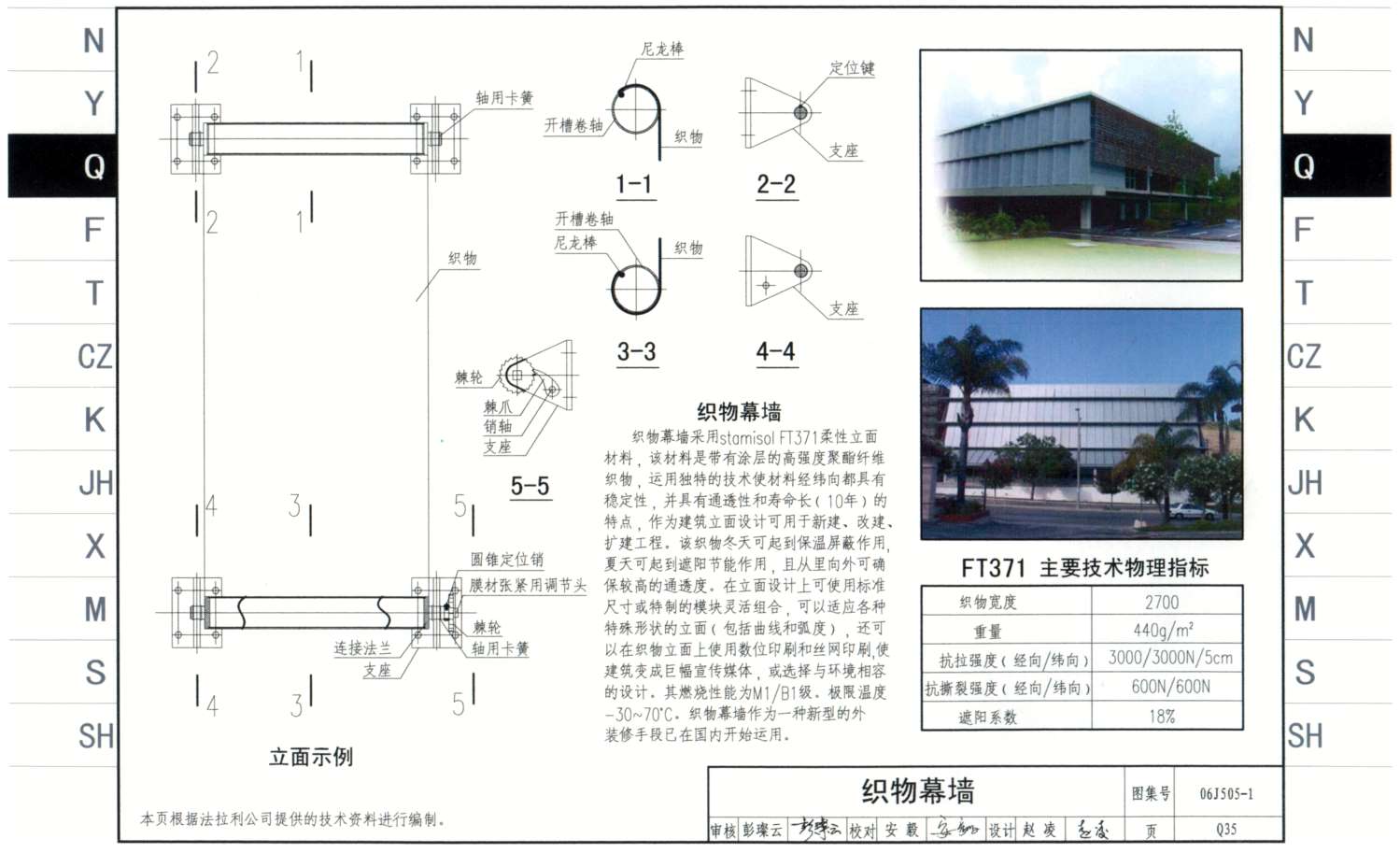

| 織物幕墻 | Q35 |

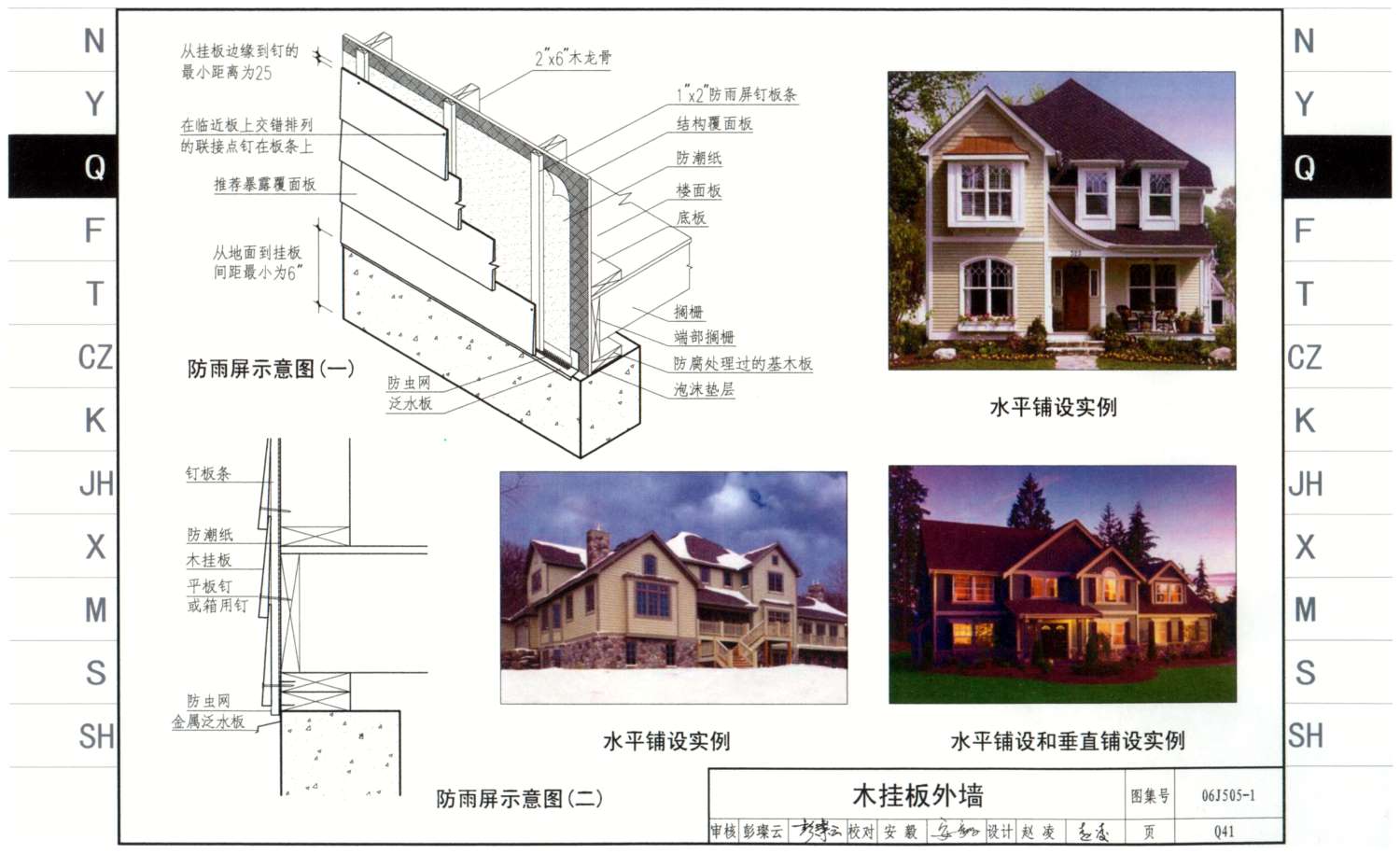

| 木掛板外墻 | Q39 |
| 裝配配件非承重維護外墻（F） | |
| U型玻璃外墻使用說明 | F1 |

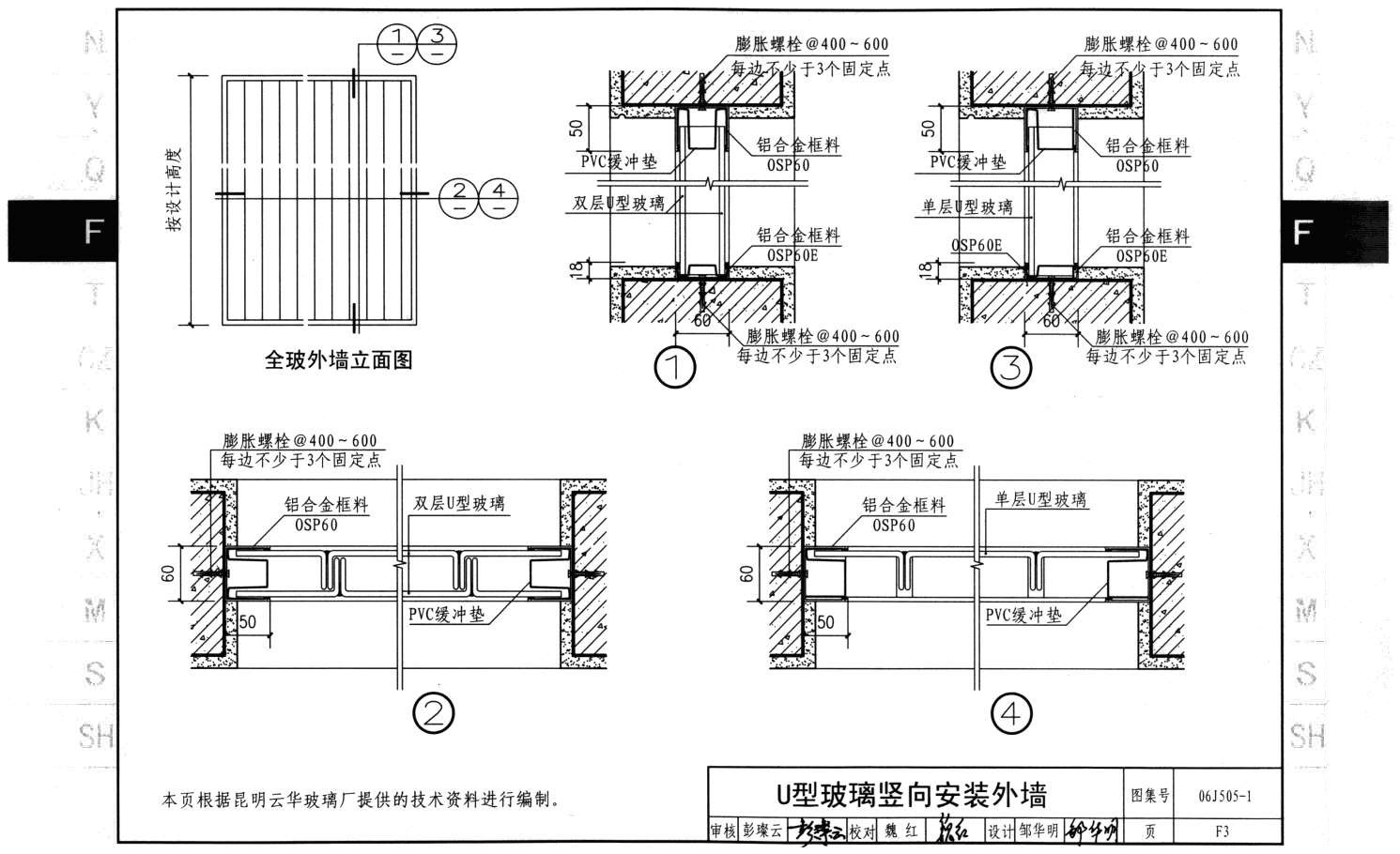

| U型玻璃豎向安裝外墻 | F3 |
| U型玻璃欄板 | F6 |
| U型玻璃橫向安裝外墻 | F7 |
| U型玻璃墻外墻圖片 | F8 |
| 玻璃磚外墻使用說明 | F9 |
| 玻璃磚外墻立面配筋示意圖 | F11 |
| 有框玻璃磚外墻 | F12 |
| 無框玻璃磚外墻 | F13 |
| 玻璃磚墻弧形及轉角平面示意圖 | F14 |
| 玻璃磚外墻圖片 | F15 |
| 預制混凝土花格 | F16 |
| 金屬花飾 | F18 |
| 陽臺、露臺、欄桿及欄板（T） | |
| 陽臺選用表 | T1 |
| 玻璃欄桿陽臺YT1型 | T3 |
| 玻璃欄桿陽臺YT2型 | T4 |
| 玻璃欄桿陽臺YT3型 | T5 |

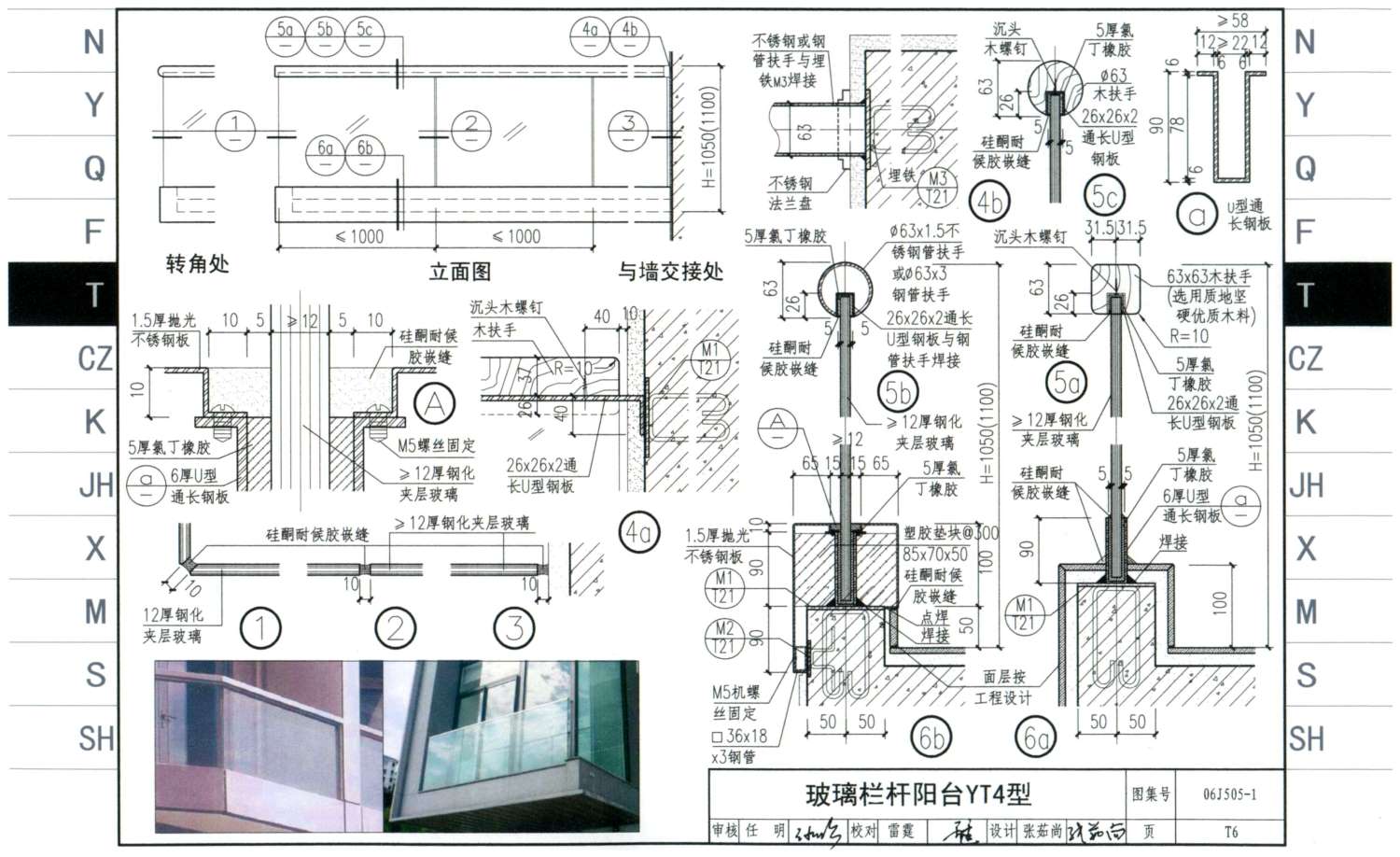

| 玻璃欄桿陽臺YT4型 | T6 |
| 玻璃欄桿陽臺YT5型 | T7 |
| 玻璃欄桿陽臺YT6型 | T8 |
| 玻璃磚欄板陽臺YT7型 | T9 |
| 鐵藝欄桿陽臺YT8型 | T10 |
| 鐵藝欄桿陽臺YT9型 | T11 |
| 鐵藝欄桿陽臺YT10型 | T12 |
| 鐵藝欄桿陽臺YT11型 | T13 |
| 鐵藝欄桿陽臺YT12型 | T14 |
| 鐵藝欄桿陽臺YT13型 | T15 |
| 鐵藝欄桿陽臺YT14型 | T16 |
| 實欄板與金屬組合欄桿陽臺YT15型 | T17 |
| 金屬穿孔板組合欄桿陽臺YT16型 | T18 |
| 低窗臺封閉陽臺YT17型 | T19 |
| 低窗臺封閉陽臺YT18型 | T20 |
| 預制混凝土欄板封閉陽臺YT19型 | T21 |
| 現澆混凝土欄板設花槽陽臺YT20型 | T22 |
| 門窗裝飾（CZ） | |
| 抹灰窗套（無外保溫） | CZ1 |
| 外保溫窗套 | CZ2 |
| 中式窗套樣式 | CZ4 |
| 古典歐式窗套樣式 | CZ5 |
| 古典歐式窗楣飾件 | CZ7 |
| 古典歐式GRC窗椽飾件 | CZ8 |
| 古典歐式窗飾件安裝 | CZ9 |
| 外保溫、鋁塑板（后貼）窗套 | CZ10 |
| 抹灰與貼磚門套 | CZ11 |
| 干掛石材門套 | CZ12 |
| 中式門套樣式 | CZ13 |
| 窗篷 | CZ14 |
| 空調室外機置放（K） | |
| 空調外機擱板 | K1 |
| 外機置于封閉陽臺內 | K2 |
| 外機置于凸窗邊 | K3 |
| 外機置于凸窗下 | K4 |
| 外機鋼管欄桿護欄 | K5 |
| 外機金屬百頁護欄 | K6 |
| 外機金屬穿孔板護欄 | K7 |
| 外機GRC護欄 | K8 |
| 內外機連接管明裝 | K9 |
| 內外機連接管暗裝 | K10 |
| 戶式集中空調座板 | K12 |
| 卷簾、門窗護欄（JH） | |
| 手動卷簾護板 | JH1 |
| 電動卷簾護板（管狀電機） | JH2 |
| 電動卷簾護板（座式電機） | JH3 |
| 卷簾護板式樣及安裝 | JH4 |
| 分節提升卷簾 | JH5 |
| 折臂、垂臂型窗戶遮陽卷簾 | JH6 |
| 電動遮陽外卷簾 | JH7 |
| 大片電動遮陽卷簾 | JH8 |
| 天窗遮陽卷簾 | JH9 |
| 外窗安全護欄（外保溫） | JH10 |
| 外窗安全護欄（內保溫） | JH11 |
| 外窗安全護欄（帶紗扇，外保溫） | JH12 |
| 外窗安全護欄立面花式 | JH13 |
| 平窗矮窗臺護欄 | JH14 |
| 凸窗內護欄 | JH15 |
| 凸窗外護欄 | JH17 |
| 凸窗外護欄花飾 | JH18 |
| 外窗安全護欄（固定） | JH19 |
| 立面裝飾線角與角飾（X） | |
| 角飾 | X1 |
| 聚苯板線腳 | X4 |
| GRC線腳 | X5 |
| 面磚線腳 | X6 |
| 石材線腳 | X7 |
| 金屬線腳 | X8 |
| 裝飾線腳圖片 | X9 |
| 門頭、雨篷（M） | |
| 門頭 | M1 |
| 混凝土雨篷 | M9 |
| 石材、金屬板飾面雨篷 | M11 |
| 玻璃雨篷 | M12 |
| 雨篷圖片 | M15 |
| 門頭圖片 | M16 |
| 散水、勒腳（S） | |
| 抹灰和面磚飾面勒腳 | S1 |
| 鑲貼與砌筑石材飾面勒腳 | S2 |
| 凸窗與清水磚墻水刷石飾面勒腳 | S3 |
| 干掛毛面花崗石勒腳 | S4 |
| 勒腳散水節點（無地下室） | S5 |
| 勒腳散水節點（有地下室） | S6 |
| 勒腳散水帶明溝（無地下室） | S7 |
| 勒腳散水帶明溝（有地下室） | S8 |
| 勒腳隱藏式散水（無地下室） | S9 |
| 勒腳隱藏式散水（有地下室） | S10 |
| 勒腳排水溝槽散水（無地下室） | S11 |
| 勒腳排水溝槽散水（有地下室） | S12 |
| 窗井 | S13 |
| 商店櫥窗及門臉（SH） | |
| 櫥窗 | SH1 |
| 商業廣告燈箱 | SH4 |
| 櫥窗圖片 | SH5 |
| 附錄 | |
| 框架型幕墻特點、適用范圍 | FL1 |
| 點支式幕墻特點、適用范圍 | FL2 |
| 全玻璃幕墻適用范圍 | FL3 |
| 清水混凝土飾面相關資料 | FL4 |
樣張
網友推薦
-
網友【kwok】點評：有了這本圖集，不用再頭疼外裝修的用料和做法了
-
網友【kwok】點評：在提供了已應用成熟的多種傳統材料及做法外，還增補了常用的、體現國內、外新材料、新技術的外裝修構造做法，配有相關的參考圖片等直觀表現材質細節的資料，便于設計師直觀選用
-
網友【lovey】點評：圖集按照建筑外墻裝飾部位分類編制，包括女兒墻、挑檐、外墻等18個細部。在提供了已應用成熟的多種傳統材料及做法外，還增補了常用的、體現國內、外新材料、新技術的外裝修構造做法，例如：U型玻璃外墻、玻璃磚外墻、織物飾面外墻、陶板飾面外墻和裝飾幕墻的開縫構造節點等，配有相關的參考圖片等直觀表現材質細節的資料，便于設計師直觀選用。 推薦大家購買，以后可作為重要的參考資料，是設計人員的得力助手！
-
網友【lovey】點評：按照建筑外墻裝飾部位分類編制，包括女兒墻、挑檐、外墻等18個細部。在提供了已應用成熟的多種傳統材料及做法外，還增補了常用的、體現國內、外新材料、新技術的外裝修構造做法，例如：U型玻璃外墻、玻璃磚外墻、織物飾面外墻、陶板飾面外墻和裝飾幕墻的開縫構造節點等，配有相關的參考圖片等直觀表現材質細節的資料，便于設計師直觀選用。推薦大家購買，以后可作為重要的參考資料，是設計人員的得力助手！
-
網友【lovey】點評：按照建筑外墻裝飾部位分類編制，包括女兒墻、挑檐、外墻等18個細部。在提供了已應用成熟的多種傳統材料及做法外，還增補了常用的、體現國內、外新材料、新技術的外裝修構造做法，例如：U型玻璃外墻、玻璃磚外墻、織物飾面外墻、陶板飾面外墻和裝飾幕墻的開縫構造節點等，配有相關的參考圖片等直觀表現材質細節的資料，便于設計師直觀選用。推薦大家購買，以后可作為重要的參考資料，是設計人員的得力助手！
-
網友【wspwwc】點評：這本圖集太好了，有了這本圖集，不用再擔心外裝修的用料和做法了，施工上有很大的用處，按照建筑外墻裝飾部位分類編制，包括女兒墻、挑檐、外墻等18個細部。不僅如此，在提供了已應用成熟的多種傳統材料及做法外，還增補了常用的、體現國內、外新材料、新技術的外裝修構造做法，配有相關的參考圖片等直觀表現材質細節的資料，便于設計師直觀選用。
-
網友【wlkim】點評：該圖集囊括了常用的各類外裝修細部構造以及具體的彩色照片，分類明晰，類型比較齊全，具有很強的參考作用，期待更新并希望收集更多類型的常見玻璃雨篷做法以及更多新材料外飾面的做法。是值得擁有的圖集
-
網友【遺忘的色彩】點評：對于外墻面構件的做法有細致的描繪，尤其是外保溫的各種節點也很詳細
-
網友【chengzhuo7704262】點評：06J505-1外裝修（一，建筑物在進入到最后的施工程序時，就是要對建筑物的表面進行外裝修了.我們都知道，外裝修既關系到一個建筑物的美觀，也關注到建筑物表面能夠保持多久的問題.一個外裝修決定了它的好壞.因此很重要.建筑物外裝修是個很難的技術活，也是個很難做好的程序，因此我們?cè)谑┕ぶ幸惨貏e的注意.因此要借助此本圖籍，進行國家標準級的外裝修..這樣才能做一個好的外裝修,也能參考國標上的數據.因此我推薦此圖籍
-
網友【zaojiashi007】點評：該圖集常用的各類外裝修細部構造以及具體的彩色照片，分類明晰，類型比較齊全，具有很強的參考作用，按照建筑外墻裝飾部位分類編制，包括女兒墻、挑檐、外墻等18個細部。不僅如此，在提供了已應用成熟的多種傳統材料及做法外，還增補了常用的、體現國內、外新材料、新技術的外裝修構造做法，配有相關的參考圖片等直觀表現材質細節的資料，便于設計師直觀選用。十分實用的圖集。
-
網友【wspwwc】點評：這本書使用率還蠻高的，設計院必備吧，按照建筑外墻裝飾部位分類編制，包括女兒墻、挑檐、外墻等18個細部。在提供了已應用成熟的多種傳統材料及做法外，還增補了常用的、體現國內、外新材料、新技術的外裝修構造做法，例如：U型玻璃外墻、玻璃磚外墻、織物飾面外墻、陶板飾面外墻和裝飾幕墻的開縫構造節點等，配有相關的參考圖片等直觀表現材質細節的資料，便于設計師直觀選用。
