07SG518-4：多跨門式剛架輕型房屋鋼結構（無吊車）

圖集編號

07SG518-4

圖集名稱

多跨門式剛架輕型房屋鋼結構（無吊車）

定價

57.00 元

開本

16 開

主編單位

中國建筑標準設計研究院

圖集咨詢

圖集購買

內容簡介

本圖集適用于抗震設防烈度為≤8度，柱距為6m、7.5m、9m，檐口高度為5.4m、6.9m、8.4m，屋面板和墻板采用單層壓型鋼板或金屬夾芯板及采用輕質混凝土條形板作的門式剛架?？捎糜趩螌?跨和3跨（無吊車、無天窗）的輕型房屋、超市、倉庫、展廳、車站、碼頭、體育和文化建筑設施。本圖集的主要內容為18～30m跨度剛架的選用表，構件布置圖，檁條、墻梁和拉條選用表，安裝節點詳圖，剛架施工詳圖等。供設計、施工人員直接選用。

備注

可提供與本圖集配套使用的門式剛架加工詳圖。

目錄	1
總說明	5
平、立面構件布置示意圖

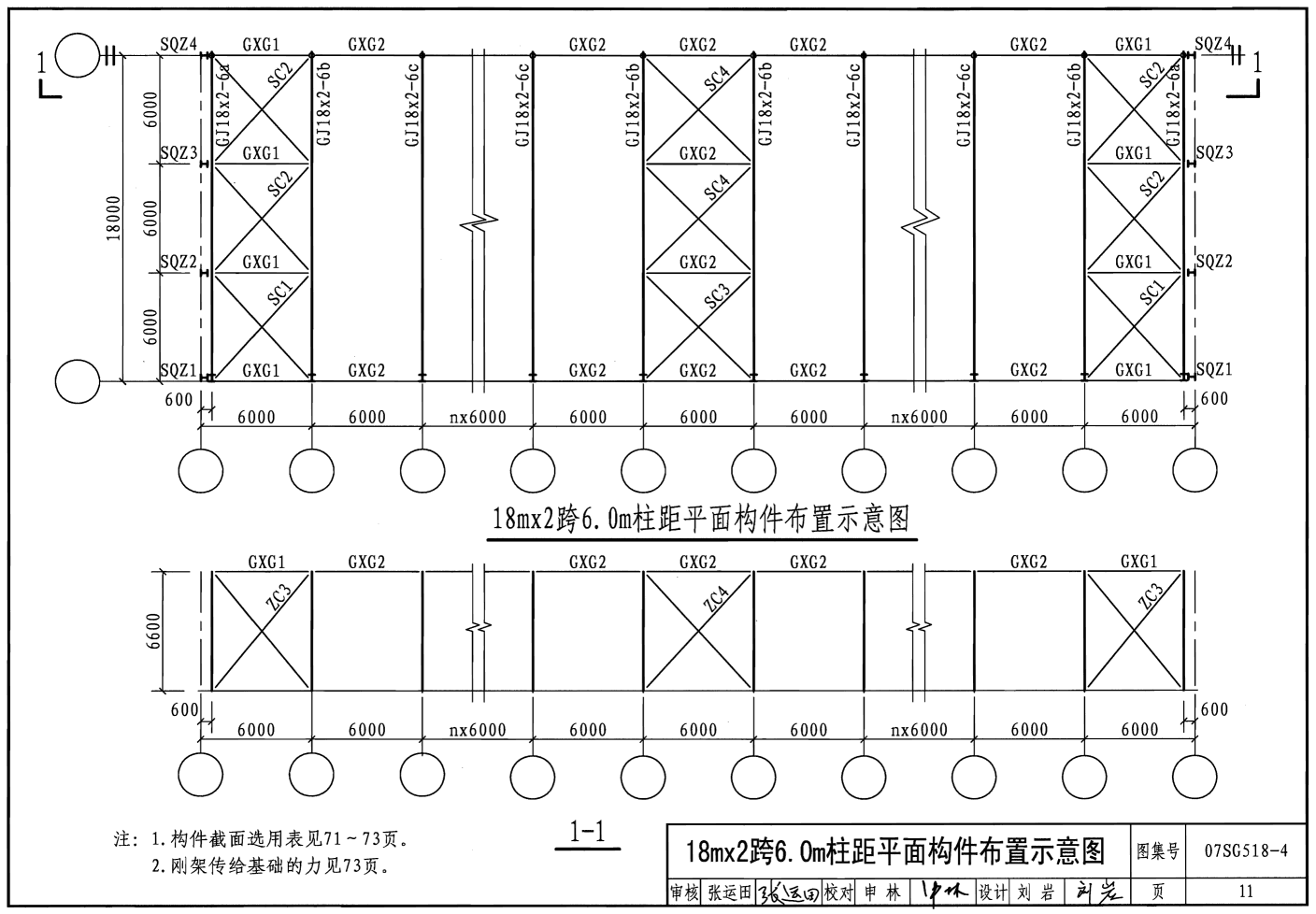

18m×2跨6.0m柱距平面構件布置示意圖	11

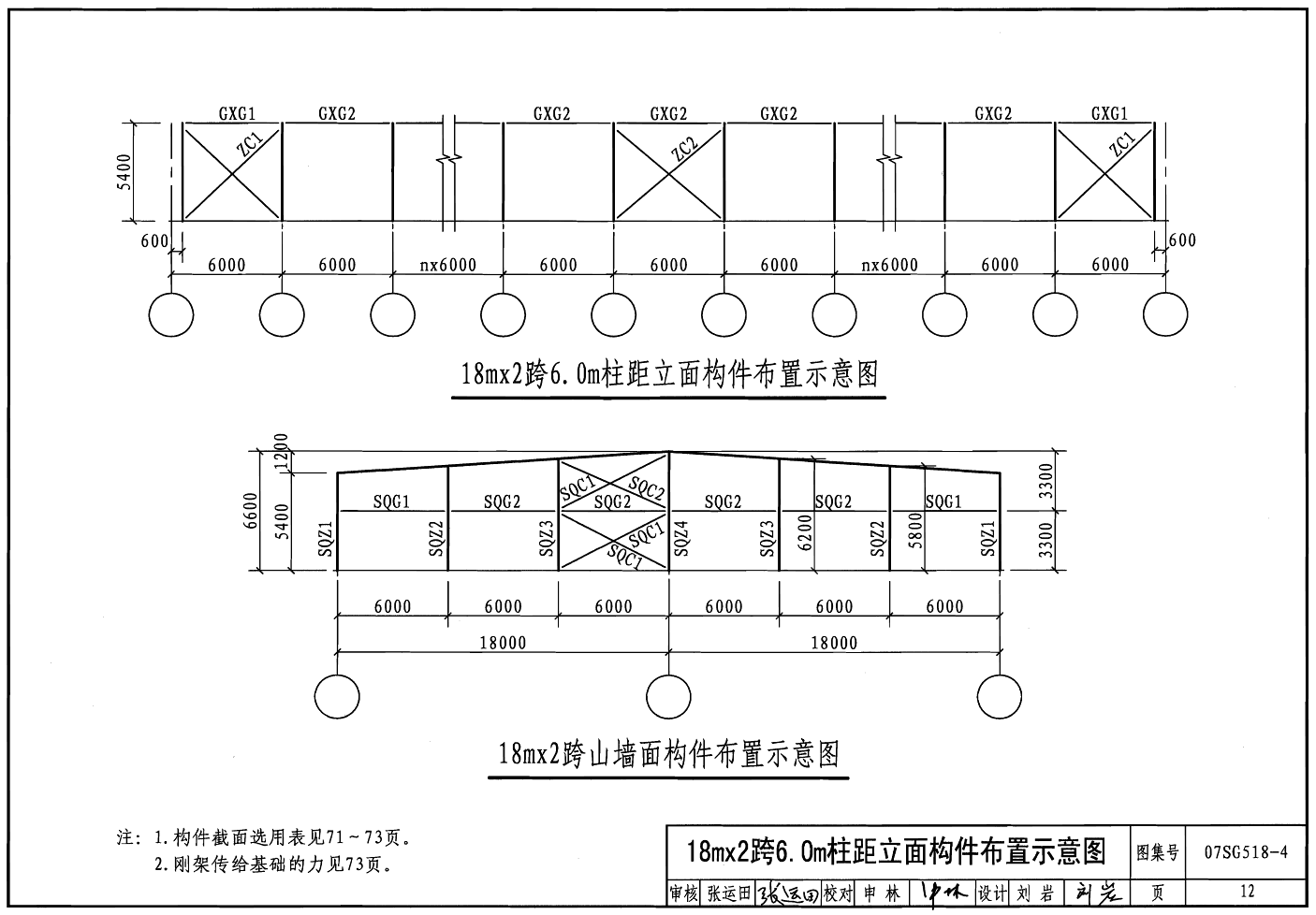

18m×2跨6.0m柱距立面構件布置示意圖	12
18m×2跨7.5m柱距平面構件布置示意圖	13
18m×2跨7.5m柱距立面構件布置示意圖	14
18m×2跨9.0m柱距平面構件布置示意圖	15
18m×2跨9.0m柱距立面構件布置示意圖	16
21m×2跨6.0m柱距平面構件布置示意圖	17
21m×2跨6.0m柱距立面構件布置示意圖	18
21m×2跨7.5m柱距平面構件布置示意圖	19
21m×2跨7.5m柱距立面構件布置示意圖	20
21m×2跨9.0m柱距平面構件布置示意圖	21
21m×2跨9.0m柱距立面構件布置示意圖	22
24m×2跨6.0m柱距平面構件布置示意圖	23
24m×2跨6.0m柱距立面構件布置示意圖	24
24m×2跨7.5m柱距平面構件布置示意圖	25
24m×2跨7.5m柱距立面構件布置示意圖	26
24m×2跨9.0m柱距平面構件布置示意圖	27
24m×2跨9.0m柱距立面構件布置示意圖	28
27m×2跨6.0m柱距平面構件布置示意圖	29
27m×2跨6.0m柱距立面構件布置示意圖	30
27m×2跨7.5m柱距平面構件布置示意圖	31
27m×2跨7.5m柱距立面構件布置示意圖	32
27m×2跨9.0m柱距平面構件布置示意圖	33
27m×2跨9.0m柱距立面構件布置示意圖	34
30m×2跨6.0m柱距平面構件布置示意圖	35
30m×2跨6.0m柱距立面構件布置示意圖	36
30m×2跨7.5m柱距平面構件布置示意圖	37
30m×2跨7.5m柱距立面構件布置示意圖	38
30m×2跨9.0m柱距平面構件布置示意圖	39
30m×2跨9.0m柱距立面構件布置示意圖	40
18m×3跨6.0m柱距平面構件布置示意圖	41

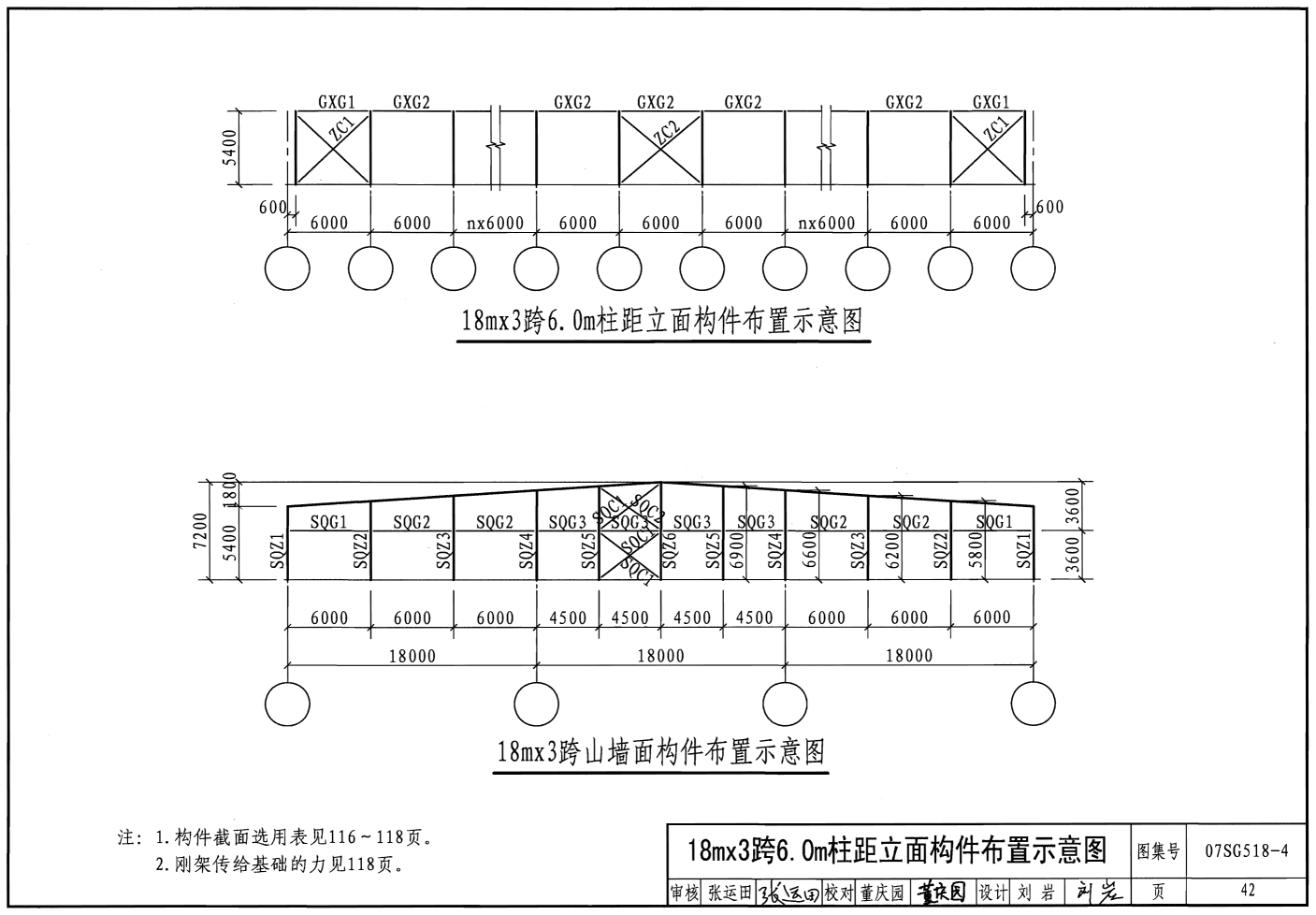

18m×3跨6.0m柱距立面構件布置示意圖	42
18m×3跨7.5m柱距平面構件布置示意圖	43
18m×3跨7.5m柱距立面構件布置示意圖	44
18m×3跨9.0m柱距平面構件布置示意圖	45
18m×3跨9.0m柱距立面構件布置示意圖	46
21m×3跨6.0m柱距平面構件布置示意圖	47
21m×3跨6.0m柱距立面構件布置示意圖	48
21m×3跨7.5m柱距平面構件布置示意圖	49
21m×3跨7.5m柱距立面構件布置示意圖	50
21m×3跨9.0m柱距平面構件布置示意圖	51
21m×3跨9.0m柱距立面構件布置示意圖	52
24m×3跨6.0m柱距平面構件布置示意圖	53
24m×3跨6.0m柱距立面構件布置示意圖	54
24m×3跨7.5m柱距平面構件布置示意圖	55
24m×3跨7.5m柱距立面構件布置示意圖	56
24m×3跨9.0m柱距平面構件布置示意圖	57
24m×3跨9.0m柱距立面構件布置示意圖	58
27m×3跨6.0m柱距平面構件布置示意圖	59
27m×3跨6.0m柱距立面構件布置示意圖	60
27m×3跨7.5m柱距平面構件布置示意圖	61
27m×3跨7.5m柱距立面構件布置示意圖	62
27m×3跨9.0m柱距平面構件布置示意圖	63
27m×3跨9.0m柱距立面構件布置示意圖	64
30m×3跨6.0m柱距平面構件布置示意圖	65
30m×3跨6.0m柱距立面構件布置示意圖	66
30m×3跨7.5m柱距平面構件布置示意圖	67
30m×3跨7.5m柱距立面構件布置示意圖	68
30m×3跨9.0m柱距平面構件布置示意圖	69
30m×3跨9.0m柱距立面構件布置示意圖	70
構件截面及柱傳給基礎的力
GJ18×2－6－5截面選用表	71
GJ18×2－6－7截面選用表	72
GJ18×2－6柱傳給基礎的力、支撐系統及山墻柱	73
GJ18×2－7－5截面選用表	74
GJ18×2－7－7截面選用表	75
GJ18×2－7柱傳給基礎的力、支撐系統及山墻柱	76
GJ18×2－9－5截面選用表	77
GJ18×2－9－7截面選用表	78
GJ18×2－9柱傳給基礎的力、支撐系統及山墻柱	79
GJ21×2－6－5截面選用表	80
GJ21×2－6－7截面選用表	81
GJ21×2－6柱傳給基礎的力、支撐系統及山墻柱	82
GJ21×2－7－5截面選用表	83
GJ21×2－7－7截面選用表	84
GJ21×2－7柱傳給基礎的力、支撐系統及山墻柱	85
GJ21×2－9－5截面選用表	86
GJ21×2－9－7截面選用表	87
GJ21×2－9柱傳給基礎的力、支撐系統及山墻柱	88
GJ24×2－6－5截面選用表	89
GJ24×2－6－7截面選用表	90
GJ24×2－6柱傳給基礎的力、支撐系統及山墻柱	91
GJ24×2－7－5截面選用表	92
GJ24×2－7－7截面選用表	94
GJ24×2－7柱傳給基礎的力、支撐系統及山墻柱	94
GJ24×2－9－5截面選用表	95
GJ24×2－9－7截面選用表	96
GJ24×2－9柱傳給基礎的力、支撐系統及山墻柱	97
GJ27×2－6－5截面選用表	98
GJ27×2－6－7截面選用表	99
GJ27×2－6柱傳給基礎的力、支撐系統及山墻柱	100
GJ27×2－7－5截面選用表	101
GJ27×2－7－7截面選用表	102
GJ27×2－7柱傳給基礎的力、支撐系統及山墻柱	103
GJ27×2－9－5截面選用表	104
GJ27×2－9－7截面選用表	105
GJ27×2－9柱傳給基礎的力、支撐系統及山墻柱	106
GJ30×2－6－5截面選用表	107
GJ30×2－6－7截面選用表	108
GJ30×2－6柱傳給基礎的力、支撐系統及山墻柱	109
GJ30×2－7－5截面選用表	110
GJ30×2－7－7截面選用表	111
GJ30×2－7柱傳給基礎的力、支撐系統及山墻柱	112
GJ30×2－9－5截面選用表	113
GJ30×2－9－7截面選用表	114
GJ30×2－9柱傳給基礎的力、支撐系統及山墻柱	115
GJ18×3－6－5截面選用表	116
GJ18×3－6－7截面選用表	117
GJ18×3－6柱傳給基礎的力、支撐系統及山墻柱	118
GJ18×3－7－5截面選用表	119
GJ18×3－7－7截面選用表	120
GJ18×3－7柱傳給基礎的力、支撐系統及山墻柱	121
GJ18×3－9－5截面選用表	122
GJ18×3－9－7截面選用表	123
GJ18×3－9柱傳給基礎的力、支撐系統及山墻柱	124
GJ21×3－6－5截面選用表	125
GJ21×3－6－7截面選用表	126
GJ21×3－6柱傳給基礎的力、支撐系統及山墻柱	127
GJ21×3－7－5截面選用表	128
GJ21×3－7－7截面選用表	129
GJ21×3－7柱傳給基礎的力、支撐系統及山墻柱	130
GJ21×3－9－5截面選用表	131
GJ21×3－9－7截面選用表	132
GJ21×3－9柱傳給基礎的力、支撐系統及山墻柱	133
GJ24×3－6－5截面選用表	134
GJ24×3－6－7截面選用表	135
GJ24×3－6柱傳給基礎的力、支撐系統及山墻柱	136
GJ24×3－7－5截面選用表	137
GJ24×3－7－7截面選用表	138
GJ24×3－7柱傳給基礎的力、支撐系統及山墻柱	139
GJ24×3－9－5截面選用表	140
GJ24×3－9－7截面選用表	141
GJ24×3－9柱傳給基礎的力、支撐系統及山墻柱	142
GJ27×3－6－5截面選用表	143
GJ27×3－6－7截面選用表	144
GJ27×3－6柱傳給基礎的力、支撐系統及山墻柱	145
GJ27×3－7－5截面選用表	146
GJ27×3一7一7截面選用表	147
GJ27×3－7柱傳給基礎的力、支撐系統及山墻柱	148
GJ27×3－9－5截面選用表	149
GJ27×3－9－7截面選用表	150
GJ27×3－9柱傳給基礎的力、支撐系統及山墻柱	151
GJ30×3－6－5截面選用表	152
GJ30×3－6－7截面選用表	153
GJ30×3－6柱傳給基礎的力、支撐系統及山墻柱	154
GJ30×3－7－5截面選用表	155
GJ30×3－7－7截面選用表	156
GJ30×3－7柱傳給基礎的力、支撐系統及山墻柱	157
GJ30×3－9－5截面選用表	158
GJ30×3－9－7截面選用表	159
GJ30×3－9柱傳給基礎的力、支撐系統及山墻柱	160
節點

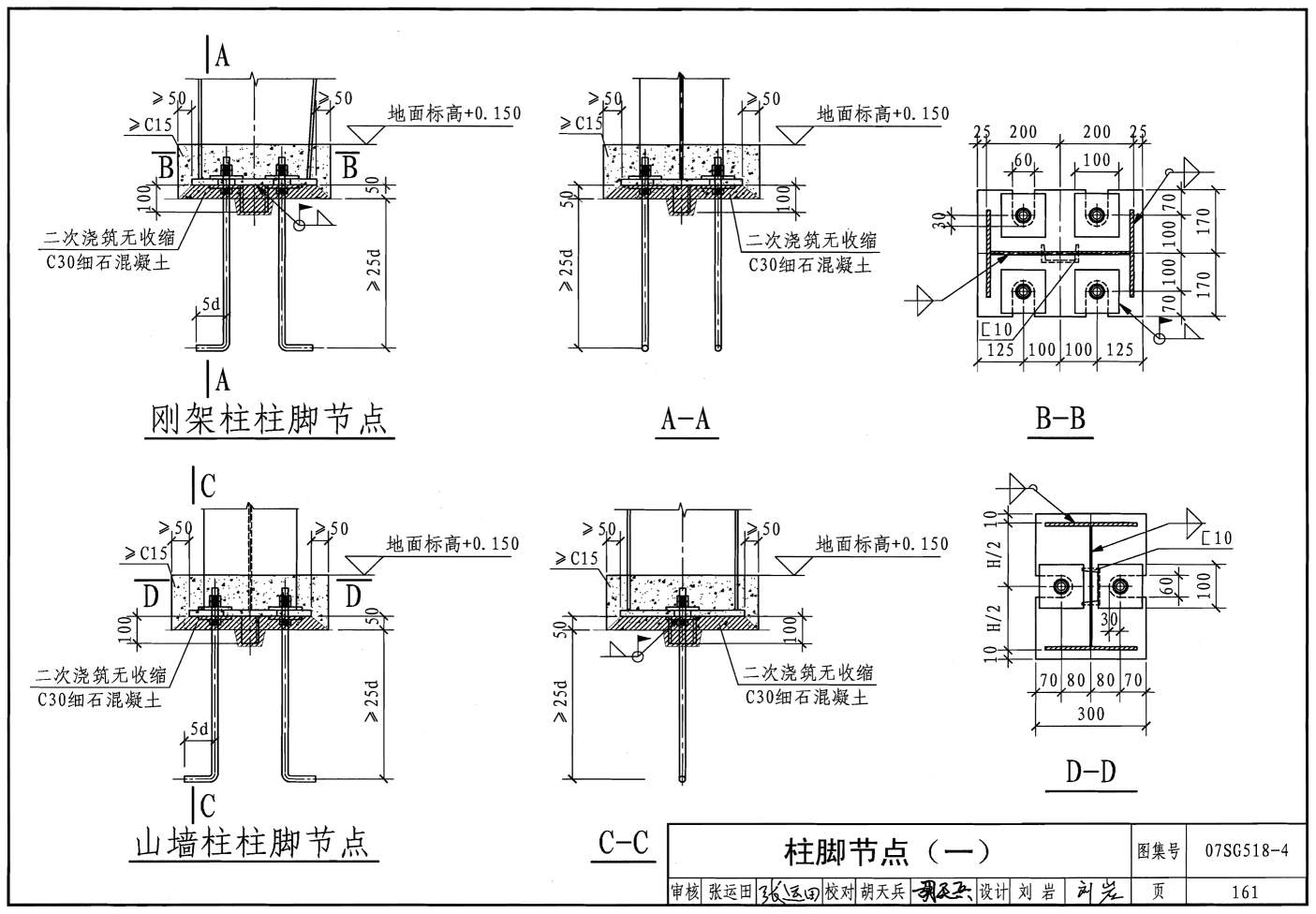

柱腳節點（一）	161
柱腳節點（二）	162
柱間支撐節點（一）	163
柱間支撐節點（二）	164
柱間支撐節點（三）	165
柱間支撐節點（四）	166
柱間支撐節點（五）	167
山墻柱支撐及系桿節點	168
水平支撐及系桿節點	169
端板及隅撐節點	170
支撐長度表
兩跨支撐長度表	171
三跨支撐長度表	172
端板尺寸及高強度螺栓選用表	173
三維節點示意圖	173
