07SG359-5：懸掛運輸設備軌道（適用于門式剛架輕型房屋鋼結構）

圖集編號

07SG359-5

圖集名稱

懸掛運輸設備軌道（適用于門式剛架輕型房屋鋼結構）

定價

27.00 元

開本

16 開

主編單位

中國建筑標準設計研究院

圖集咨詢

圖集購買

內容簡介

　　本圖集適用于懸掛在門式剛架的斜梁上的一臺機構工作級別為M1～M5與手動葫蘆配套使用的手動單軌小車、電動葫蘆或一臺起重機工作級別為A1～A5的手動梁式懸掛起重機、電動單梁懸掛起重機。包括懸掛運輸設備軌道與門式剛架斜梁連接的懸掛運輸設備軌道施工圖。圖集內容包含直線軌道、弧線軌道適用于額定起重機≤3.2t的電動葫蘆或電動單梁懸掛起重機。
　　本圖集提供了懸掛運輸設備軌道應用于門式剛架輕型房屋鋼結構時軌道及其連接件的選用表，以配合實際工程設計使用；并提供了詳細的連接節點和連接件詳圖，以方便工程設計直接選用與施工安裝。

目錄	1

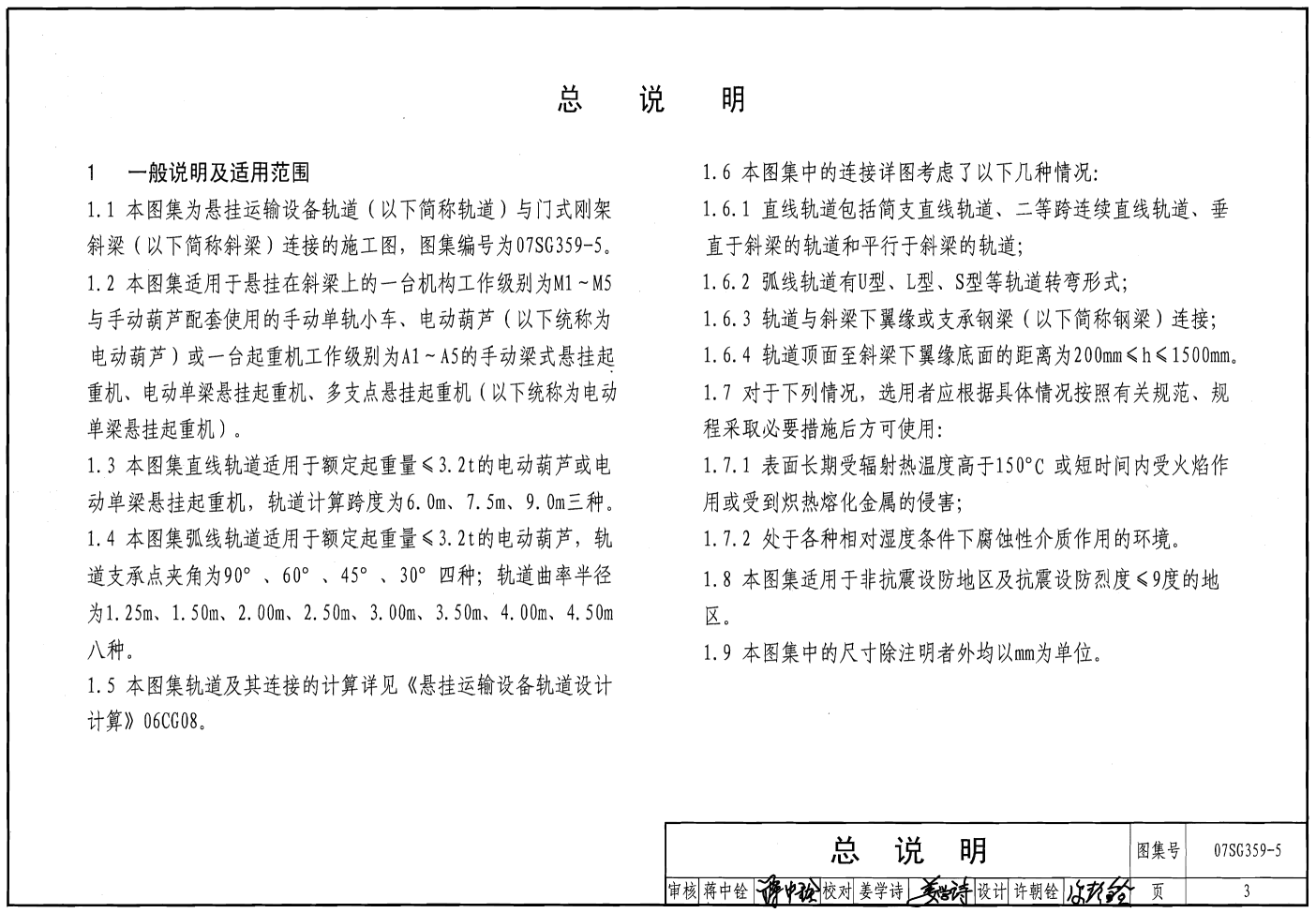

總說明	3
允許集中荷載標準值、受拉螺栓、連接件選用表

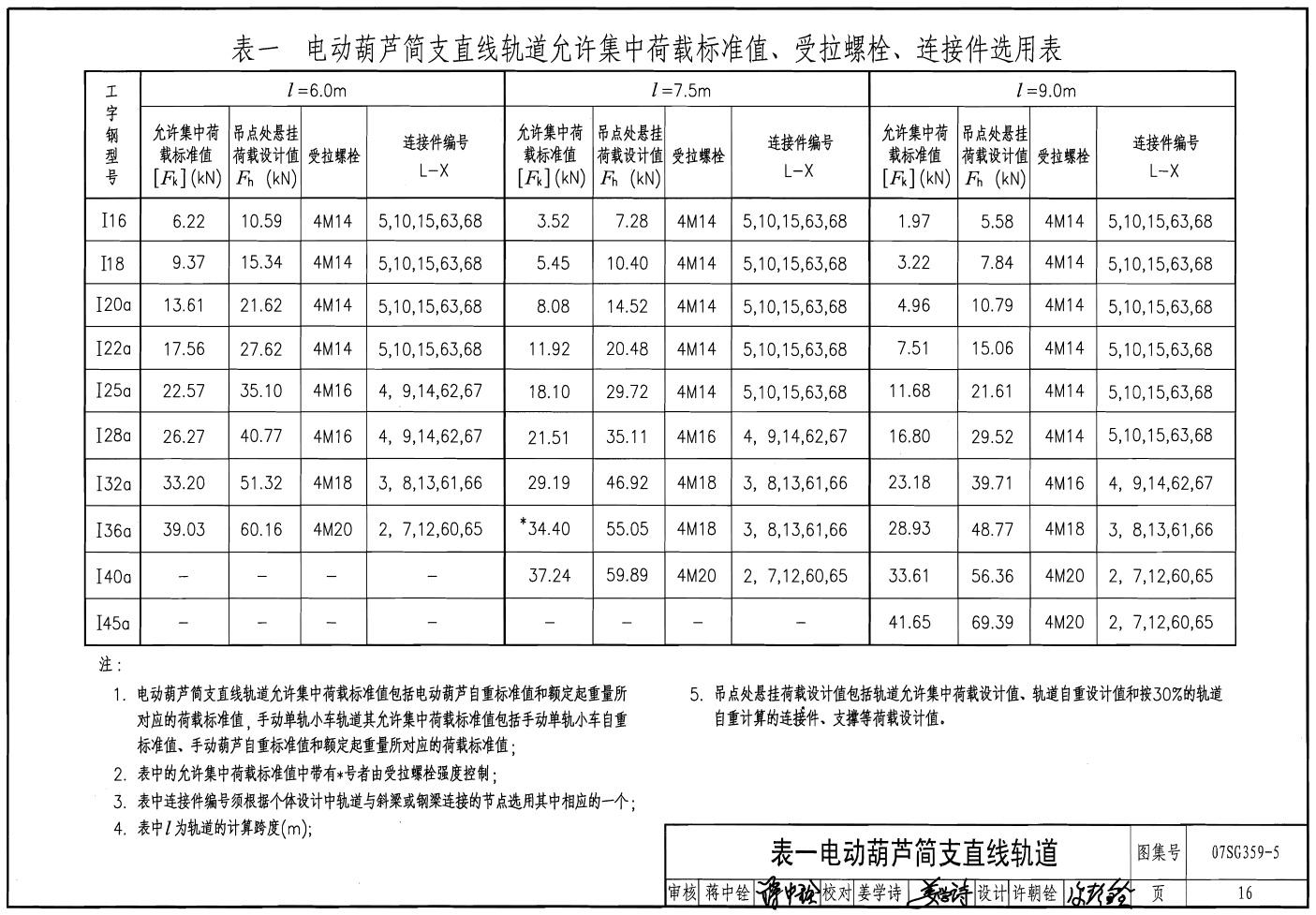

表一電動葫蘆簡支直線軌道	16
表二電動葫蘆二等跨連續直線軌道	17
表三起重機基距W＝0的電動單梁懸掛起重機簡支直線軌道	18
表四起重機基距W＝0的電動單梁懸掛起重機二等跨連續直線軌道	19
表五起重機基距W＝1.0的電動單梁懸掛起重機簡支直線軌道	20
表六起重機基距W＝1.0的電動單梁懸掛起重機二等跨連續直線軌道	21
表七起重機基距W＝1.5的電動單梁懸掛起重機簡支直線軌道	22
表八起重機基距W＝1.5的電動單梁懸掛起重機二等跨連續直線軌道	23
表九電動葫蘆弧線軌道	24
軌道平面布置示意圖
直線軌道平面布置示意圖	34
弧線軌道平面布置示意圖（一）	35
弧線軌道平面布置示意圖（二）	36
弧線軌道平面布置示意圖（三）	37
弧線軌道平面布置示意圖（四）	38
弧線軌道平面布置示意圖（五）	39

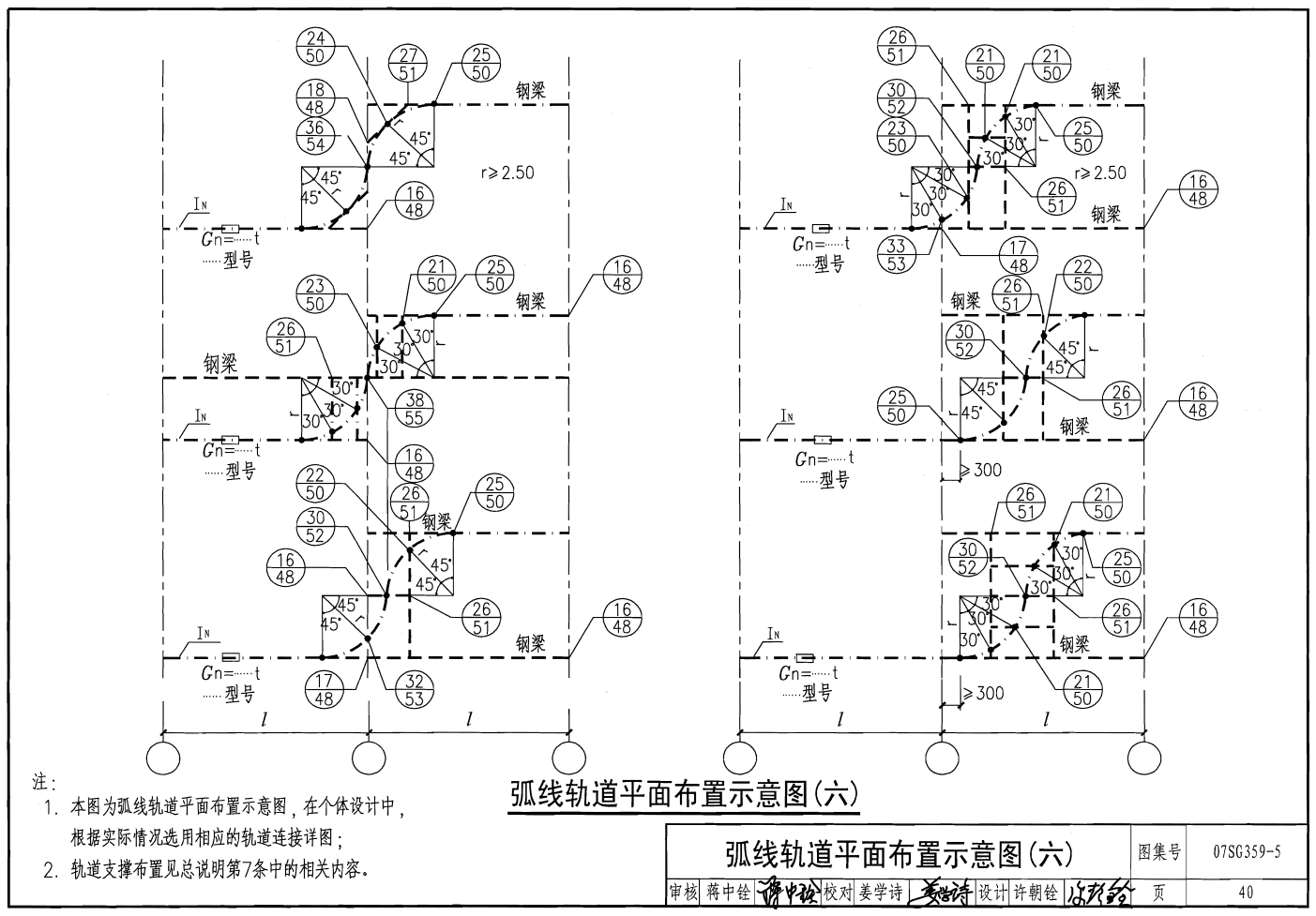

弧線軌道平面布置示意圖（六）	40
連接詳圖
直線軌道與斜梁垂直時的連接詳圖(1)(2)	41
直線軌道與斜梁垂直時的連接詳圖(3)	42
直線軌道與斜梁垂直時的連接詳圖(4)(5)	43
直線軌道與斜梁垂直時的連接詳圖(6)(7)	44
直線軌道與斜梁垂直時的連接詳圖(8)(9)	45
直線軌道與斜梁平行時的連接詳圖(10)(11)(12)	46
直線軌道與鋼梁垂直時的連接詳圖(13)(14)(15)	47
鋼梁與斜梁的連接詳圖(16)(17)(18)	48
弧線軌道與斜梁連接詳圖(19)(20)	49
弧線軌道與鋼梁的連接詳圖(21)(22)(23)(24)(25)	50
鋼梁與鋼梁的連接詳圖(26)(27)	51
弧線軌道與鋼梁的連接詳圖(28)(29)(30)	52
弧線軌道與斜梁的連接詳圖(31)(32)(33)(34)	53
弧線軌道與斜梁的連接詳圖(35)(36)	54

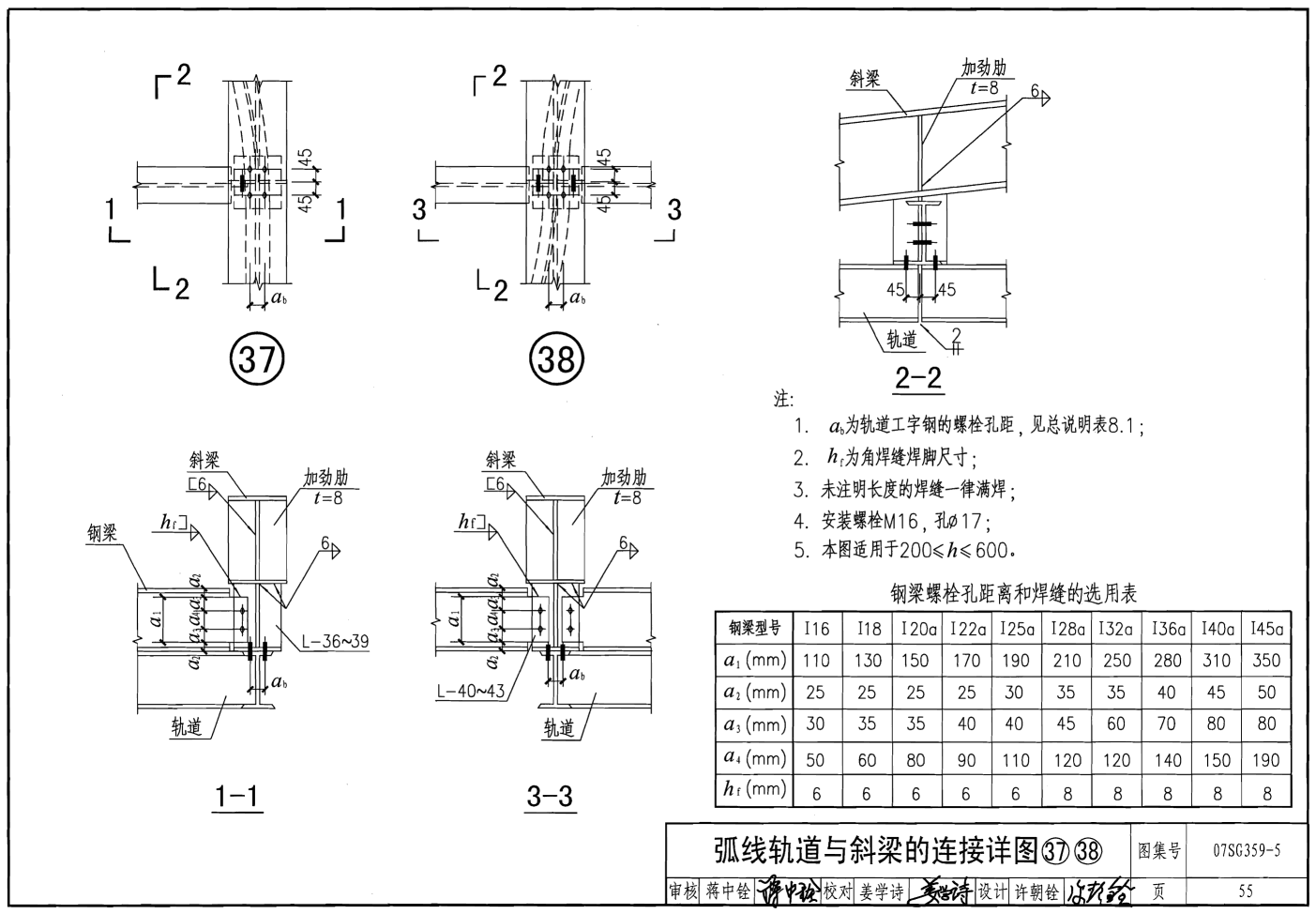

弧線軌道與斜梁的連接詳圖(37)(38)	55
直線軌道與斜梁垂直時的連接詳圖（一）	56
直線軌道與斜梁垂直時的連接詳圖（二）	57
位于斜梁平面內的直線軌道與斜梁的連接詳圖	58
位于兩根斜梁間的直線軌道與斜梁平行時的連接詳圖（一）	59
位于兩根斜梁間的直線軌道與斜梁平行時的連接詳圖（二）	60
直線軌道與斜梁卡式連接的示意圖	61
弧線軌道與鋼梁卡式連接的示意圖	62
連接件
連接件L-1～10詳圖	63
連接件L-11～31詳圖	64
連接件L-32～43詳圖	65
連接件L-44、45詳圖	66
連接件L-46～58詳圖	67
θ=30°弧線軌道的連接件底板受拉螺栓孔位置尺寸選用表	68
θ=45°弧線軌道的連接件底板受拉螺栓孔位置尺寸選用表	69
θ=60°弧線軌道的連接件底板受拉螺栓孔位置尺寸選用表	70
連接件L-59～68詳圖	71
連接件L-69、70詳圖	72
