07J920：城市獨立式公共廁所
- 圖集編號
- 07J920
- 圖集名稱
- 城市獨立式公共廁所
- 定價
- 29.00 元
- 開本
- 16 開
- 主編單位
- 北京市環境衛生設計科學研究所
- 中國建筑標準設計研究院
內容簡介
本圖集適用于一般城市新建，改建的獨立式公共廁所；可供建筑工程設計人員、建設單位、施工、監理、驗收等單位使用。主要包括城市獨立式公共廁所一類、二類、三類的設計要求及工程示例；公共廁所中通用性強、具有較新技術的構造節點做法；節水、除臭和太陽能等新技術的介紹。本圖集根據現行的國家規范，提供不同標準的公共廁所的具體設計要求、工程示例及與之有關的構造節點。公共廁所的示例中包括：一般類別的公共廁所和新概念的公共廁所，如無性別廁所、無觸摸公廁等。氣水沖廁、數控泡沫沖廁等節水新技術和太陽能利用技術等供參考。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 城市公共廁所示例（建筑方案） | |

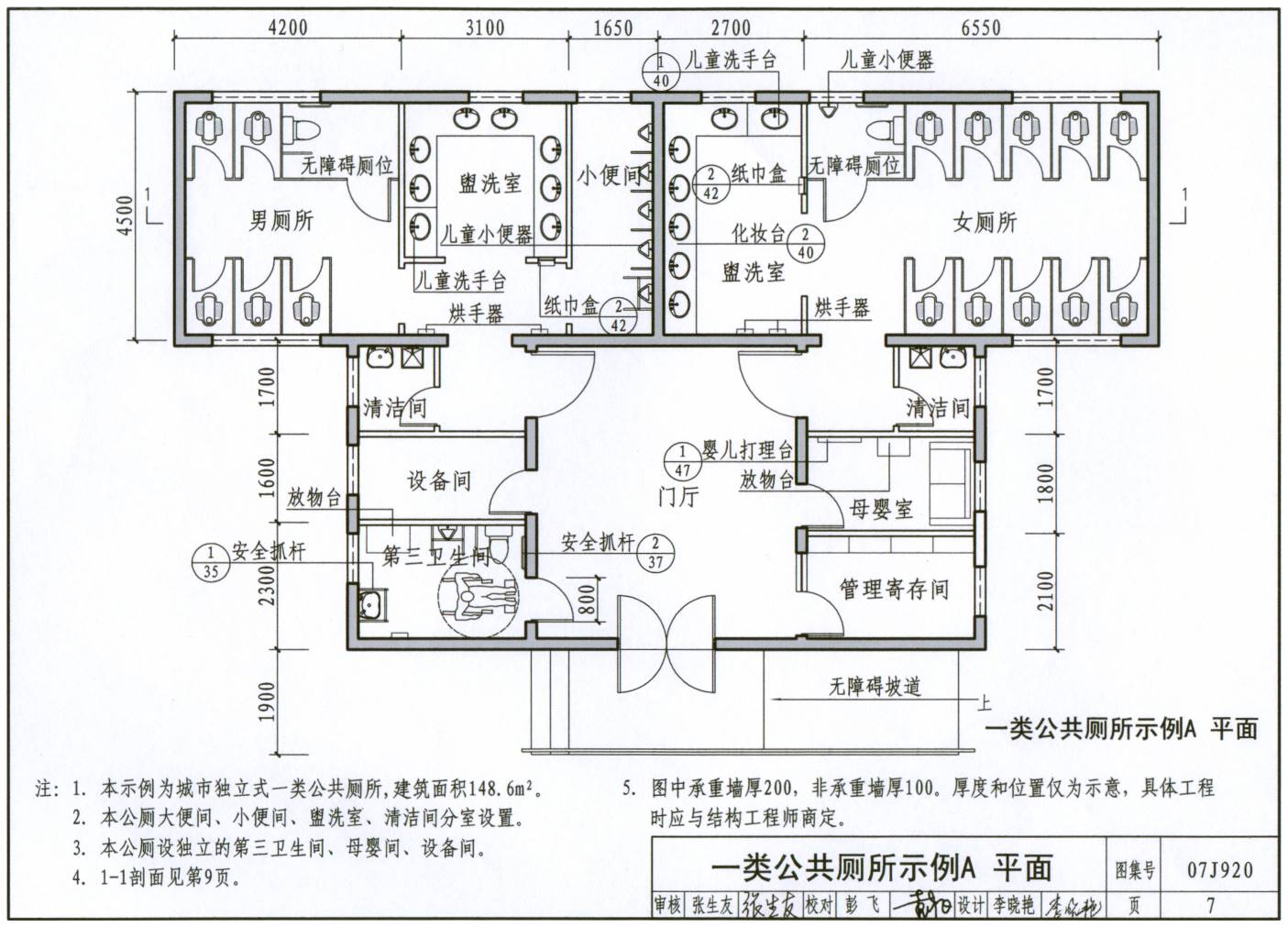

| 一類公共廁所示例A 平面 | 7 |
| 一類公共廁所示例B 平面 | 8 |
| 一類公共廁所示例 剖面 | 9 |
| 一類公共廁所示例C 平面 | 10 |
| 一類公共廁所示例D 平面 | 11 |
| 一類公共廁所示例E 平面 | 12 |

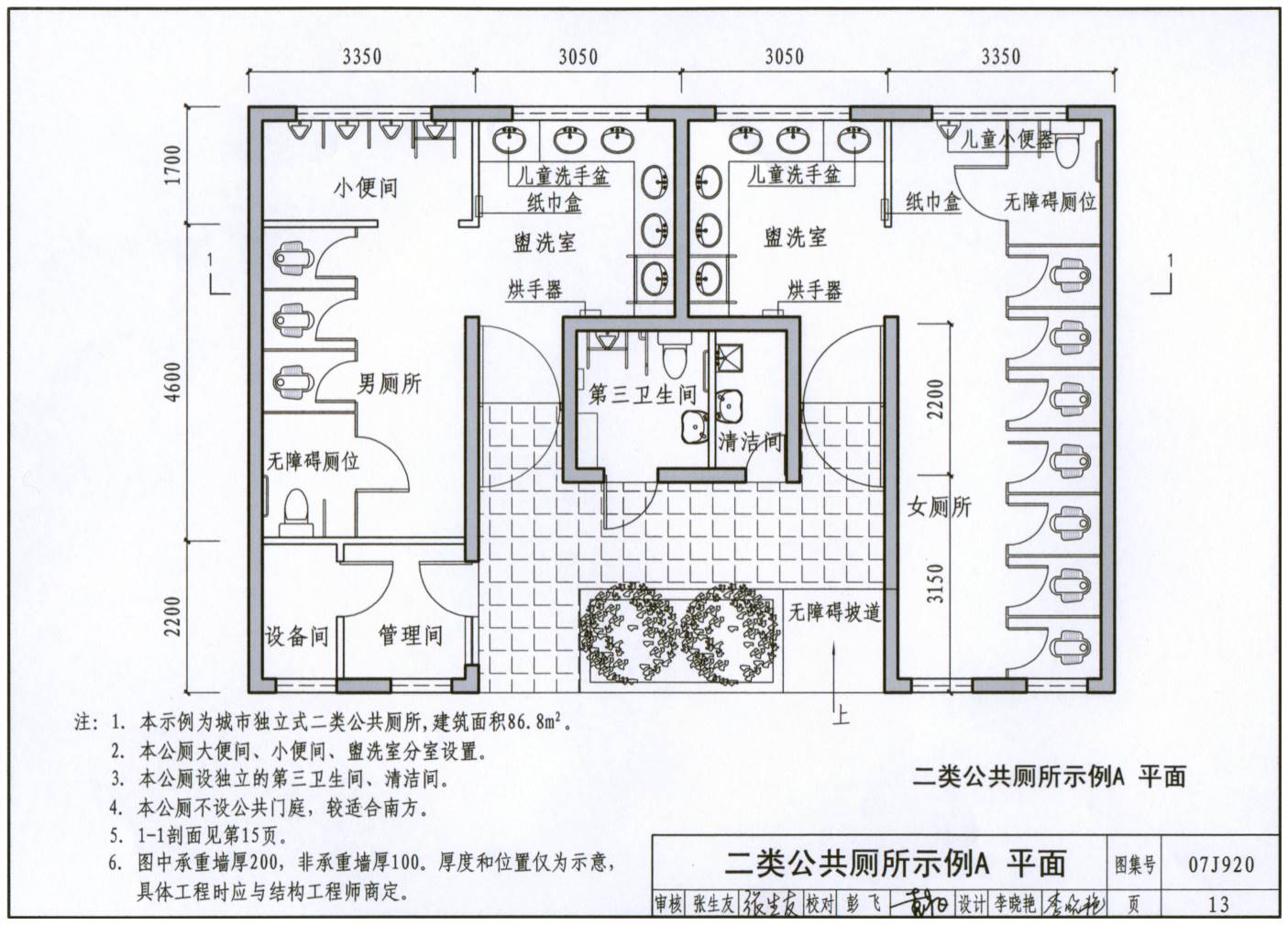

| 二類公共廁所示例A 平面 | 13 |
| 二類公共廁所示例B 平面 | 14 |
| 二類公共廁所示例 剖面 | 15 |
| 二類公共廁所示例C 平面 | 16 |
| 二類公共廁所示例D 平面 | 17 |

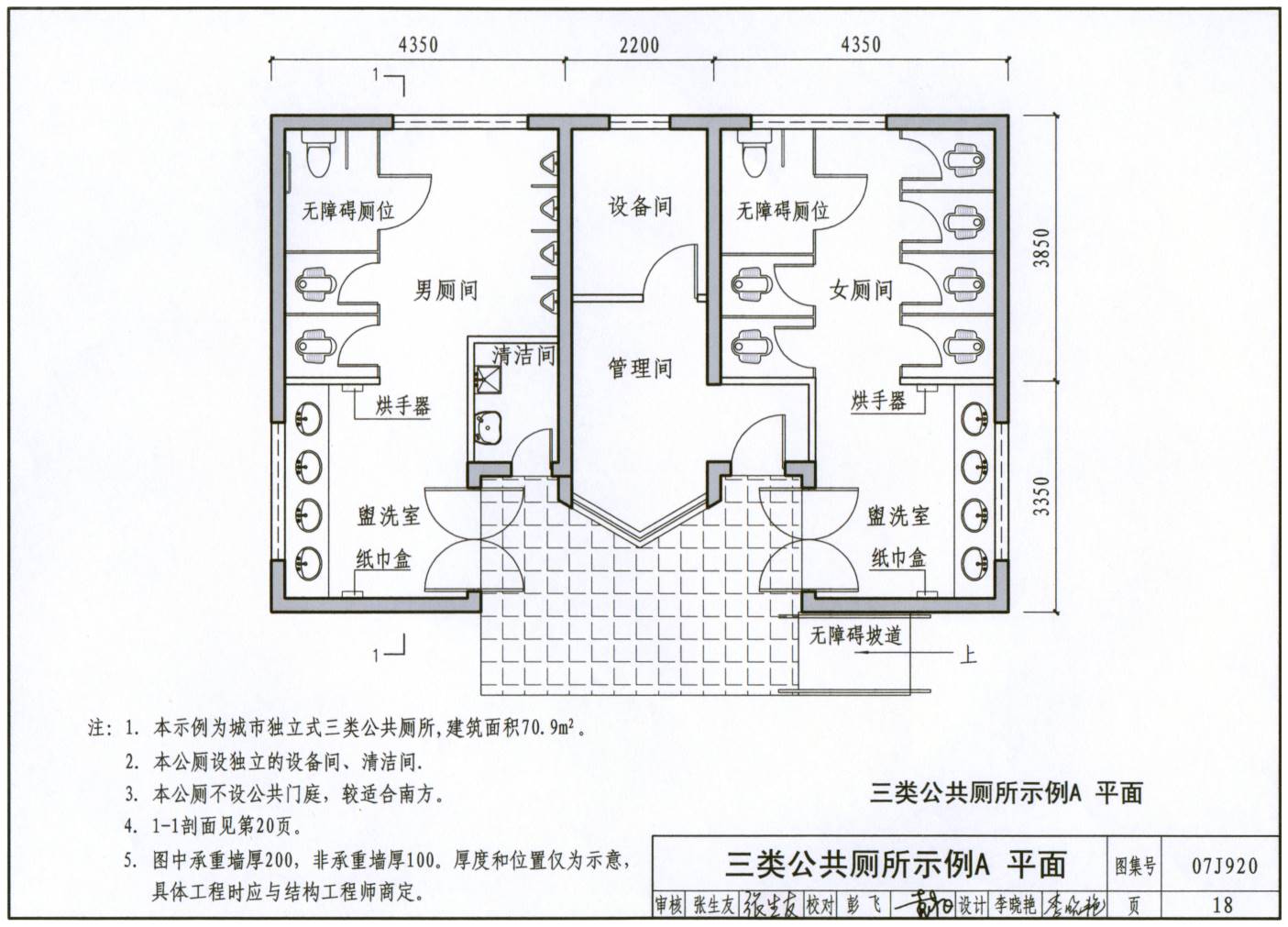

| 三類公共廁所示例A 平面 | 18 |
| 三類公共廁所示例B 平面 | 19 |
| 三類公共廁所示例 剖面 | 20 |
| 城市公共廁所示例（設備方案） | |
| 一類公共廁所示例A 給水排水管道布置圖 | 21 |
| 一類公共廁所示例A 電氣安裝簡圖 | 22 |
| 一類公共廁所示例B 給水排水管道布置圖 | 23 |
| 一類公共廁所示例B 電氣安裝簡圖 | 24 |
| 二類公共廁所示例A 給水排水管道布置圖 | 25 |
| 二類公共廁所示例A 電氣安裝簡圖 | 26 |
| 二類公共廁所示例B 給水排水管道布置圖 | 27 |
| 二類公共廁所示例B 電氣安裝簡圖 | 28 |
| 三類公共廁所示例A 給水排水管道布置圖 | 29 |
| 三類公共廁所示例A 電氣安裝簡圖 | 30 |
| 三類公共廁所示例B 給水排水管道布置圖 | 31 |
| 三類公共廁所示例B 電氣安裝簡圖 | 32 |
| 公共廁所常用構造節點 | |
| 無障礙專用廁所布置詳圖 | 33 |
| 多功能安全抓桿 | 34 |
| 洗手盆安全抓桿 | 35 |
| 小便器安全抓桿 | 36 |
| 坐便器安全抓桿 | 37 |
| 安全抓桿安裝詳圖 | 39 |

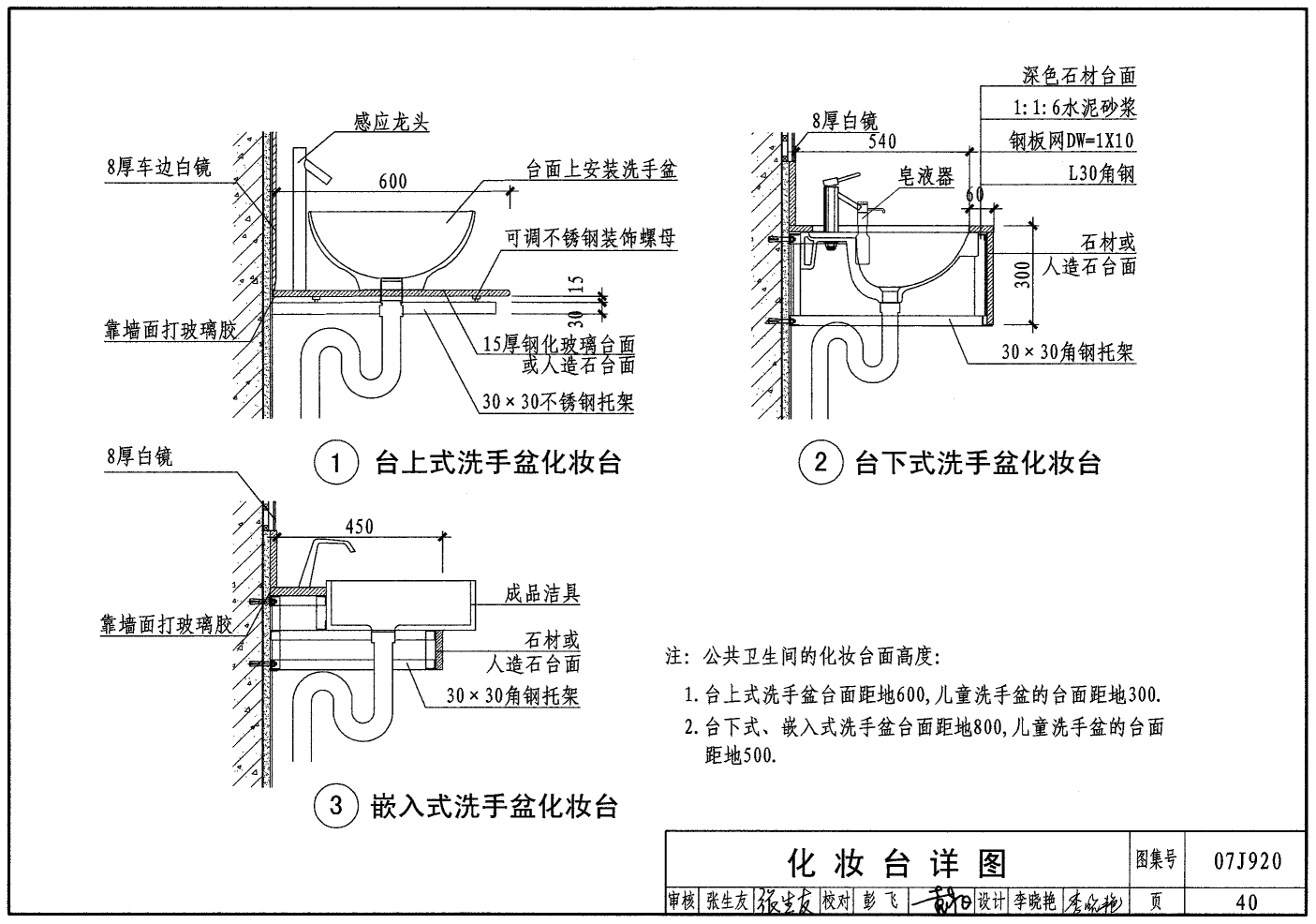

| 化妝臺詳圖 | 40 |
| 小便槽詳圖 | 41 |
| 紙巾盒和污物桶一體盒 | 42 |
| 獨立式紙巾盒和污物桶 | 44 |
| 衛生間配件安裝詳圖 | 45 |

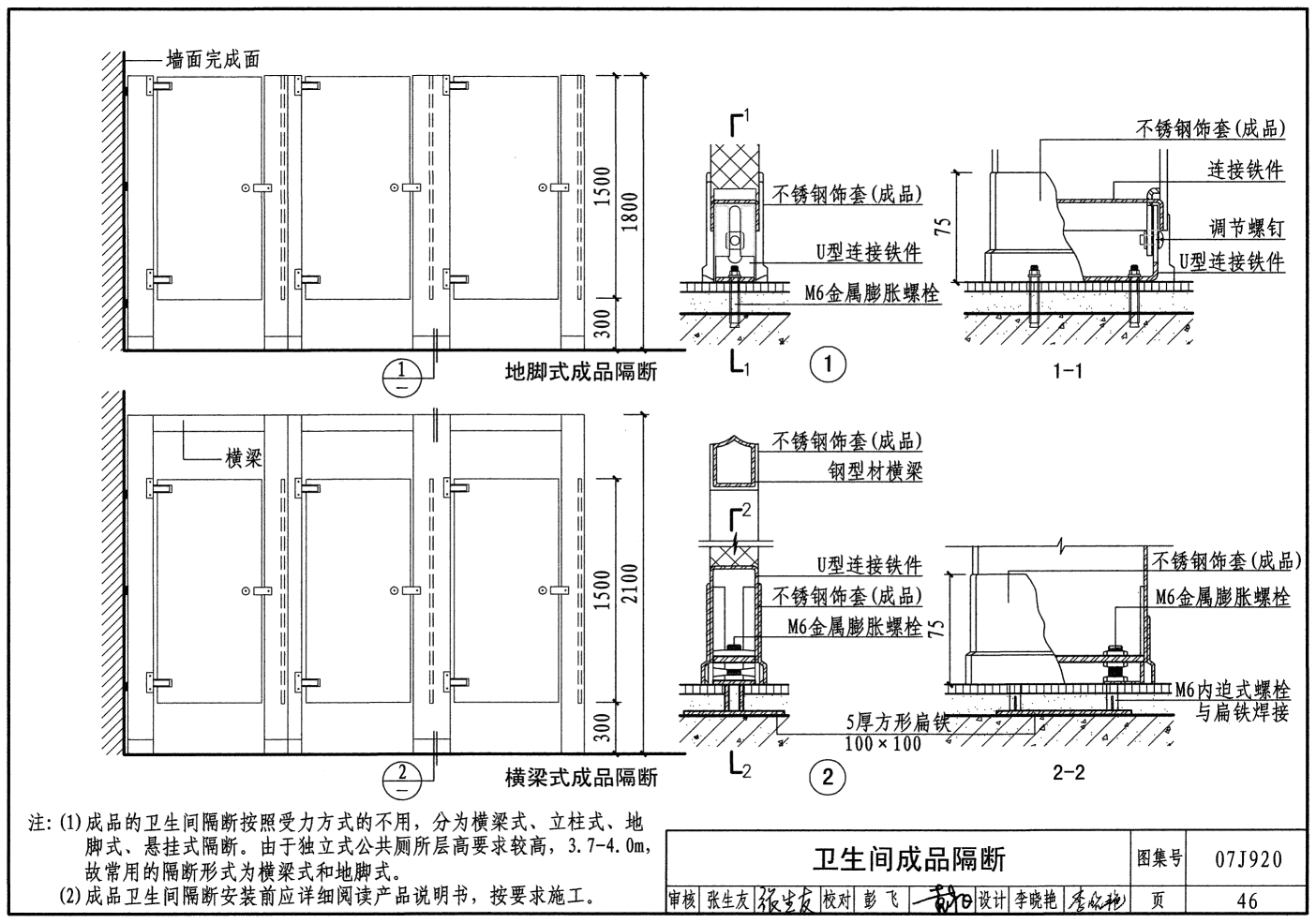

| 衛生間成品隔斷 | 46 |
| 嬰兒打理臺及兒童座椅詳圖 | 47 |
| 節水技術介紹 | |
| 發泡式?jīng)_廁節水技術介紹 | 48 |
| 氣水沖廁節水技術介紹 | 49 |
| 相關技術資料 |
樣張
網友推薦
-
網友【kwok】點評：根據現行的國家規范，提供不同標準的公共廁所的具體設計要求、工程示例及與之有關的構造節點
-
網友【wspwwc】點評：這是一本很好的圖集，公共廁所看似很小的建筑，卻和生活息息相關，離之不可。這本圖集解了我的餓燃眉之急。使用很方便，形式多樣。適用于一般城市新建，改建的獨立式公共廁所。內容包括城市獨立式公共廁所一類、二類、三類的設計要求及工程示例，公共廁所中通用性強，且較新技術的構造節點做法，節水、除臭等新技術的介紹。 根據現行的國家規范，提供不同標準的公共廁所的具體設計要求、工程示例及與之有關的構造節點。公共廁所的示例中包括：一般類別的公共廁所和新概念的公共廁所，如無性別廁所（第三衛生間）、無觸摸公廁等。氣水沖廁、泡沫沖廁等節
-
網友【cobra2010】點評：07J920：城市獨立式公共廁所 圖集適用于一般城市新建，改建的獨立式公共廁所，可供建筑工程設計人員、建設單位、施工、監理、驗收等單位使用。主要內容包括;城市獨立式公共廁所一類、二類、三類的設計要求及工程示例,公共廁所中通用性強，且較新技術的構造節點做法,節水、除臭等新技術的介紹.根據現行的國家規范，提供不同標準的公共廁所的具體設計要求、工程示例及與之有關的構造節點。公共廁所的示例中包括：一般類別的公共廁所和新概念的公共廁所，如無性別廁所（第三衛生間）、無觸摸公廁等。氣水沖廁、泡沫沖廁等節水新技術和除臭技術供參考。
