1. 適用范圍:本圖集適用于新建、改、擴建的工業與民用建筑的防火建筑構造。

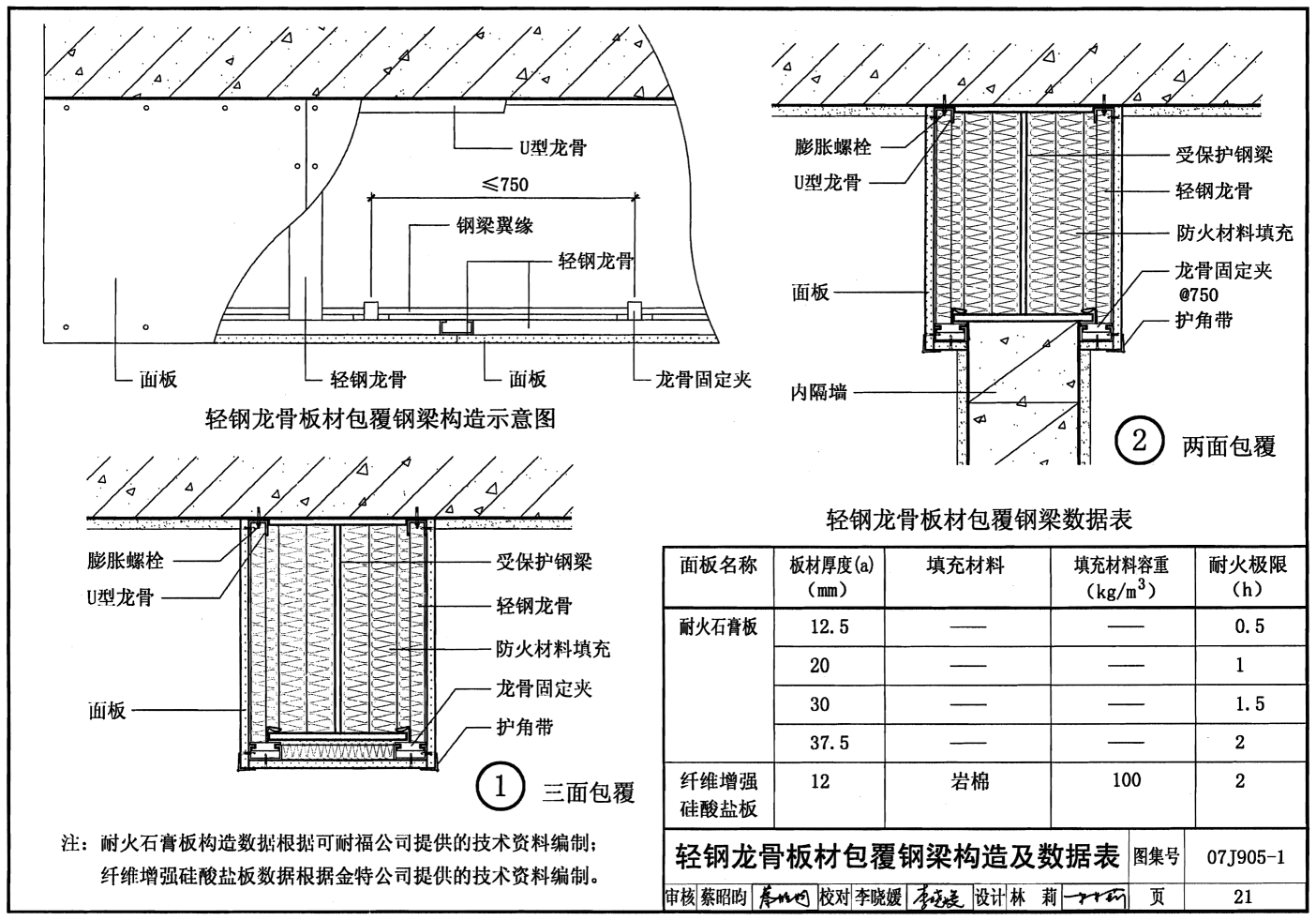

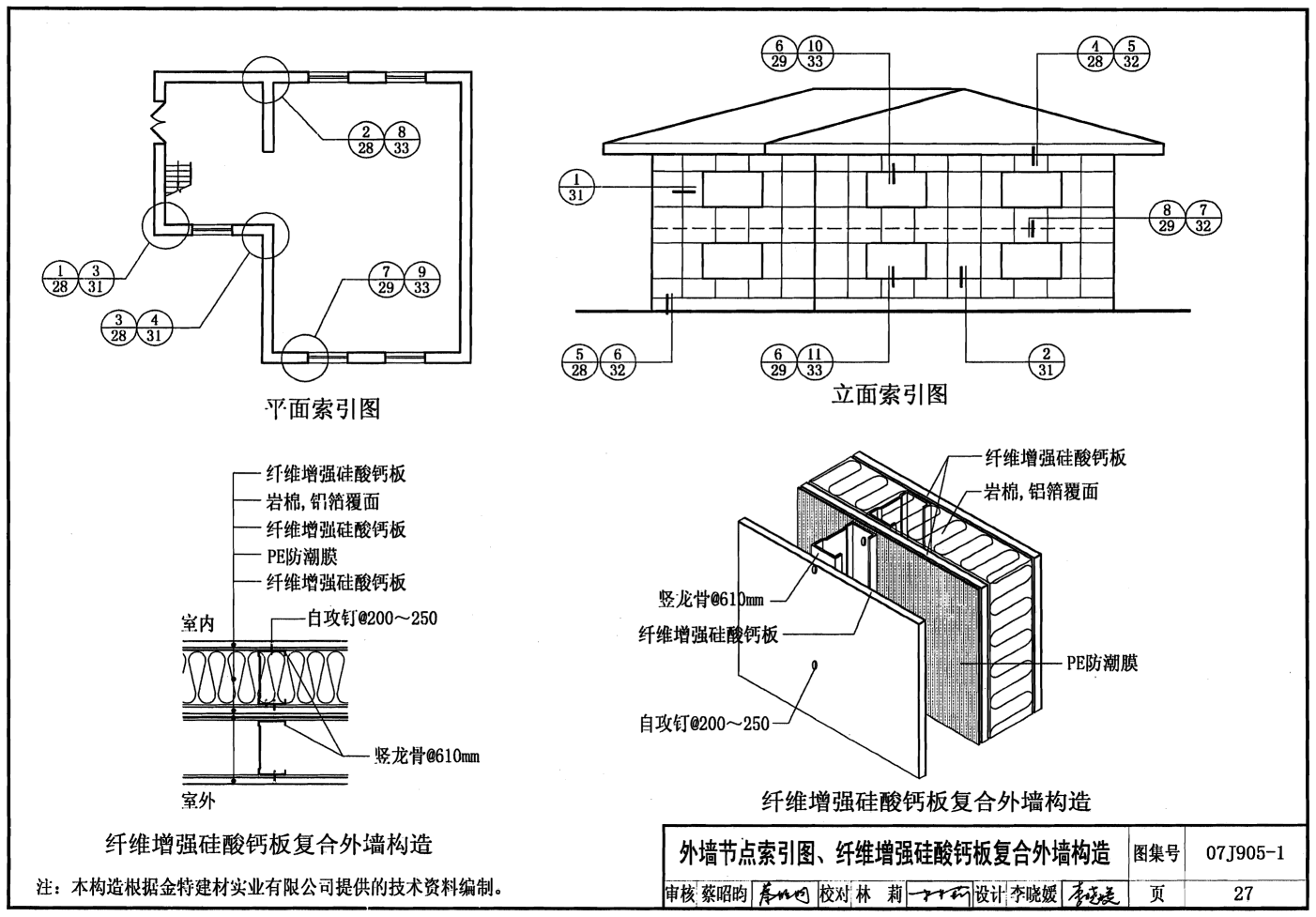

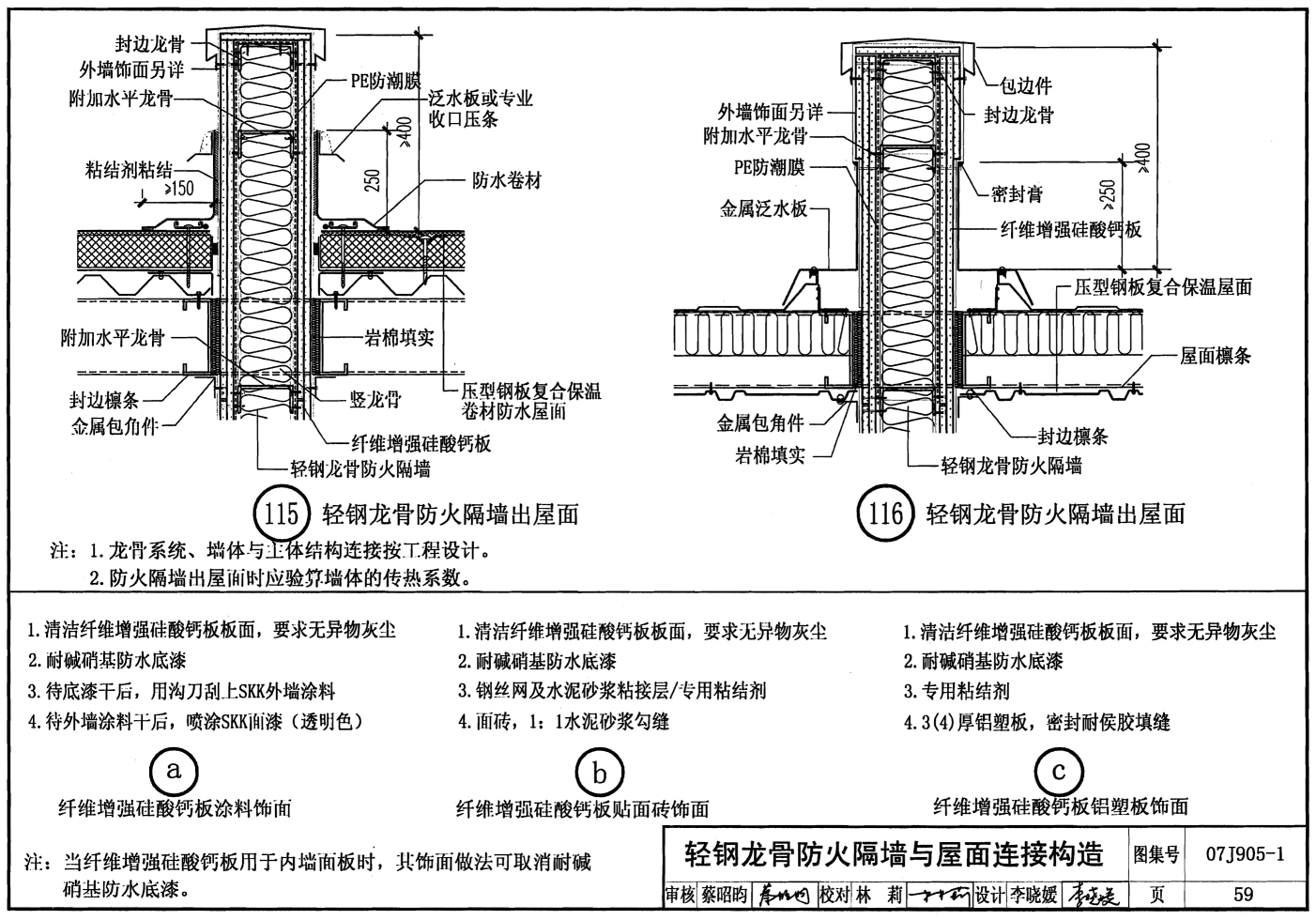

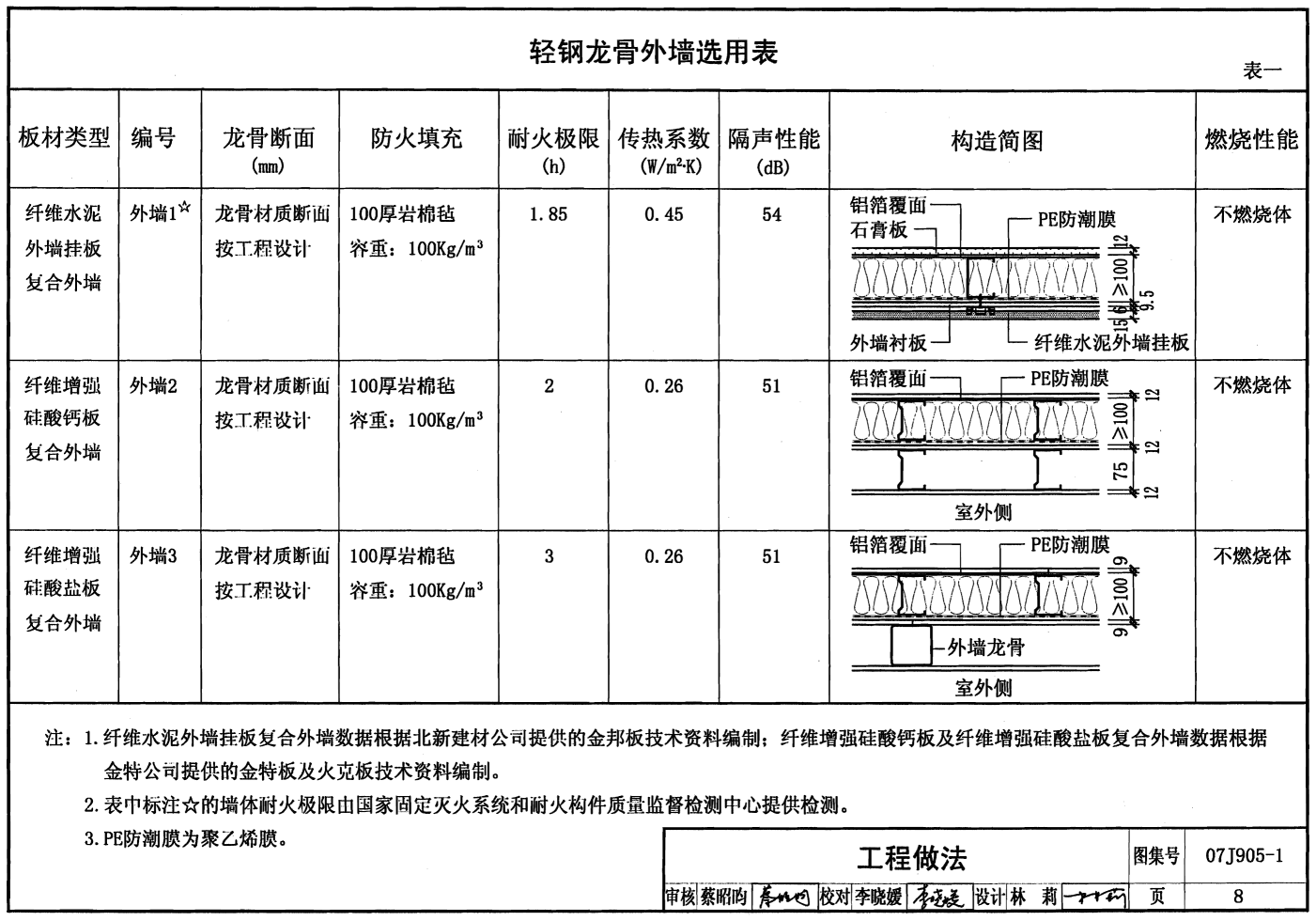

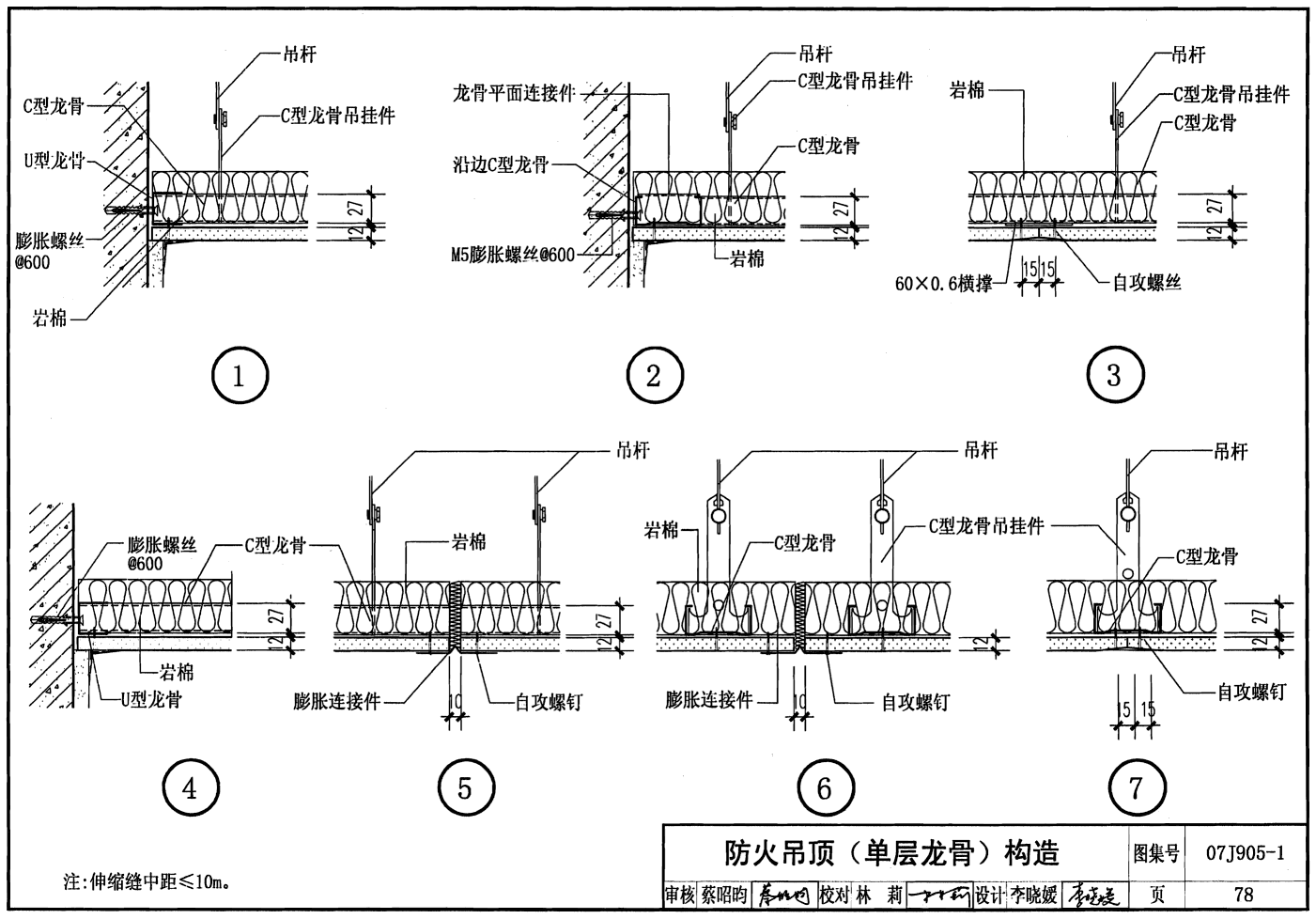

2. 主要內容:本圖集重點表現建筑構件的防火構造設計，主要采用各類非承重輕質建筑板材裝配而成。建筑防火構造包括：鋼梁柱包覆、內外墻體、吊頂、管道豎井、電纜橋架包覆、通風管道包覆等。輕質建筑板材包括：薄板（板厚≤30mm）、條板（板厚＞30mm）、金屬板。薄板構造包括：輕鋼龍骨板材構造和無龍骨板材構造。條板（大板）適用于內外墻體。金屬板組合構造適用于建筑外墻。 圖集由總說明、工程做法、選用表、構造節點詳圖及相關技術參數資料等部分組成。
3. 特點：
3.1 本圖集是專門介紹防火建筑構造的一本圖集，這在國標圖集和其他同類圖集中尚屬首例，彌補了這方面的空白。
3.2 本圖集以最新版《建筑設計防火規范》GB50016-2006和《高層民用建筑設計防火規范》（2005年版）GB50045-95為依據，編制及時，內容新穎，能夠按照新規范的要求，對防火建筑構造做法在工程中的應用起到規范作用。
3.3 本圖集體現了建筑防火的新觀念、新材料和新技術。內容充實、條理清楚、設計合理、可靠，便于設計選用和施工安裝，能夠滿足防火建筑構造設計和施工的需要。
