07J901-1：實驗室建筑設備（一）
- 圖集編號
- 07J901-1
- 圖集名稱
- 實驗室建筑設備（一）
- 定價
- 33.00 元
- 開本
- 16 開
- 主編單位
- 中國有色工程設計研究總院
- 中國建筑標準設計研究院
內容簡介
本圖集適用于工礦企業、學校等一般實驗室、化驗室。多為木制或鋼木產品，可由當?shù)毓S加工制作，現場組裝；也可由現場制作組裝。形式、構造比較簡單，能夠滿足使用要求不高、成品加工生產不便或經濟條件較差地區的需要。內容包括：通風柜、實驗臺、試劑架、洗滌盆、藥品柜、天平臺、極譜臺、設備臺等。本圖集實驗室建筑設備品種多樣、經濟實用、構造相對簡便、節點詳細，便于設計選用和加工制作。
備注
代替89J901(一)
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |

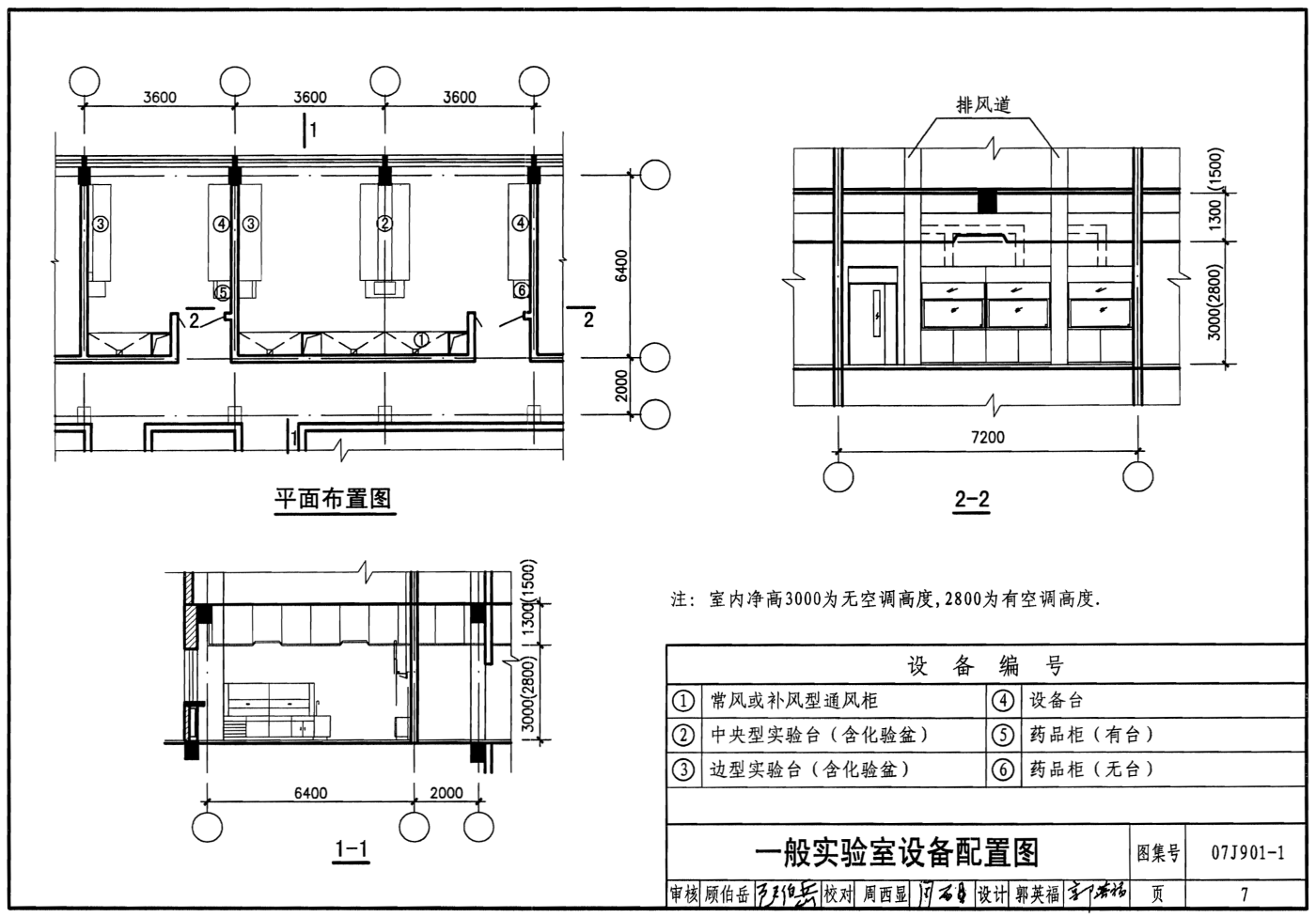

| 一般實驗室設備配置圖 | 7 |
| 通風柜 | |
| 通風柜明細表 | 8 |
| TF-A12 型通風柜詳圖 | 9 |
| TF-A24、A36 型通風柜組合圖 | 10 |
| TF-B12 型通風柜詳圖 | 11 |
| TF-B24、B36 型通風柜組合圖 | 12 |
| TF-A、B型通風柜節點詳圖 | 13 |
| TF-C12 型通風柜平、立面圖 | 14 |
| TF-C12 型通風中側、立、剖面圖 | 15 |
| TF-C12 型通風柜骨架圖 | 16 |

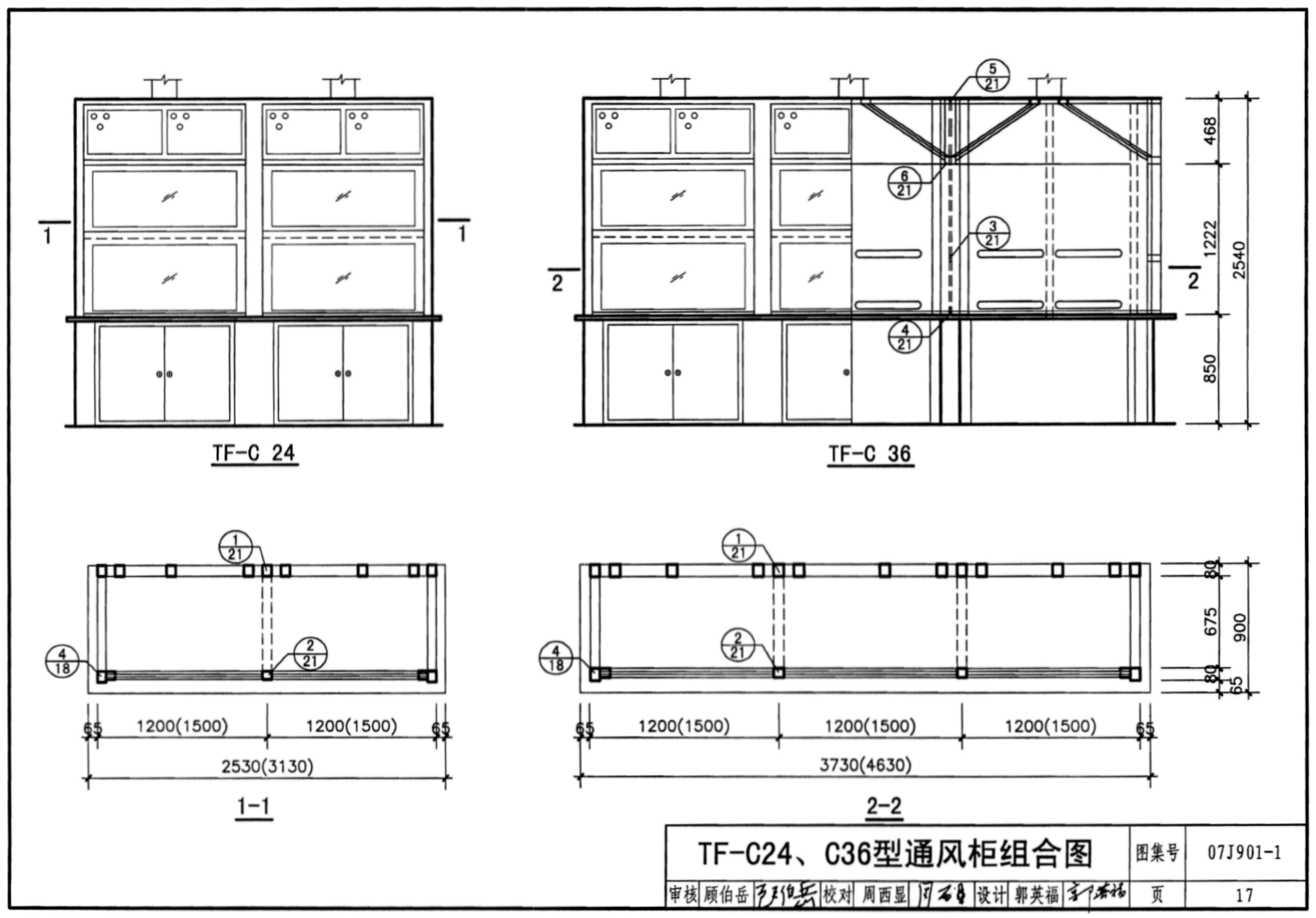

| TF-C24、C36 型通風柜組合圖 | 17 |
| TF-C 型通風柜節點詳圖（一） | 18 |
| TF-C 型通風柜節點詳圖（二） | 19 |
| TF-C 型通風柜節點詳圖（三） | 20 |
| TF-C 型通風柜節點詳圖（四） | 21 |
| TF-D12、D15 型通風柜詳圖 | 22 |
| TF-D12、D15 型通風柜基架詳圖 | 23 |
| TF-E12、E15 型通風柜平、立、剖面圖 | 24 |
| TF-E24、E36 型通風柜組合圖 | 25 |
| TF-E 型通風柜節點詳圖（一） | 26 |
| TF-E 型通風柜節點詳圖（二） | 27 |
| TF-E 型通風柜節點詳圖（三） | 28 |
| TF-E 型通風柜節點詳圖（四） | 29 |
| TF-A、B、C 型通風柜臺板及臺板面構造圖 | 30 |
| 實驗臺 | |

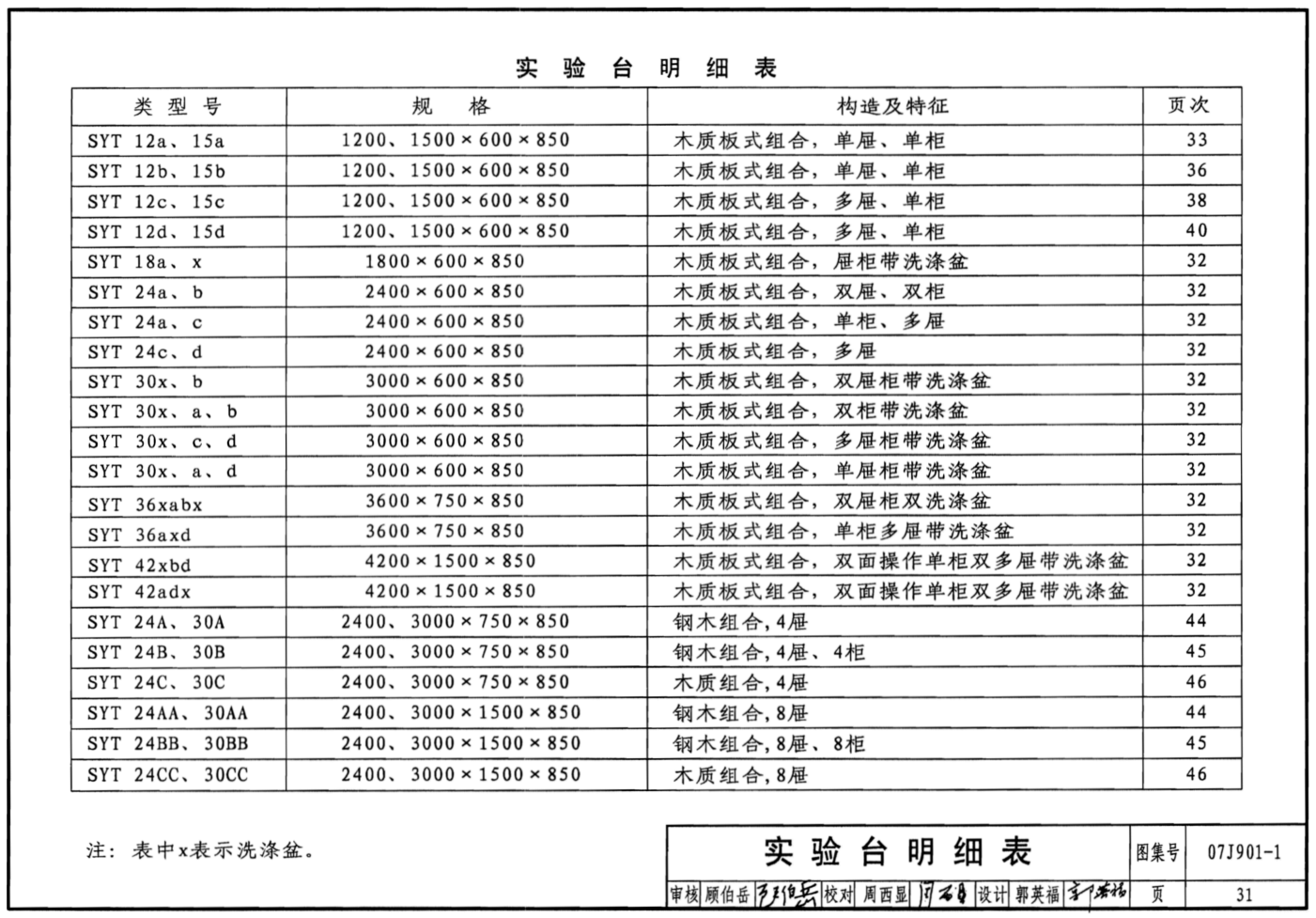

| 實驗臺明細表 | 31 |
| 實驗臺組合明細表 | 32 |
| SYT-a12、a15 型實驗臺平、立面圖 | 33 |
| SYT-a12、a15 型實驗臺剖面圖 | 34 |
| SYT-a12、a15 型實驗臺剖面及節點詳圖 | 35 |
| SYT-b12、b15 型實驗臺平、立面圖 | 36 |
| SYT-b12、b15 型實驗臺剖面圖 | 37 |
| SYT-c12、c15 型實驗臺平、立面圖 | 38 |
| SYT-c12、c15 型實驗臺剖面圖 | 39 |
| SYT-d12、d15 型實驗臺平、立面圖 | 40 |
| SYT-d12、d15 型實驗臺剖面圖 | 41 |
| SYT-a、b、c、d 型實驗臺節點詳圖（一） | 42 |
| SYT-a、b、c、d 型實驗臺節點詳圖（二） | 43 |

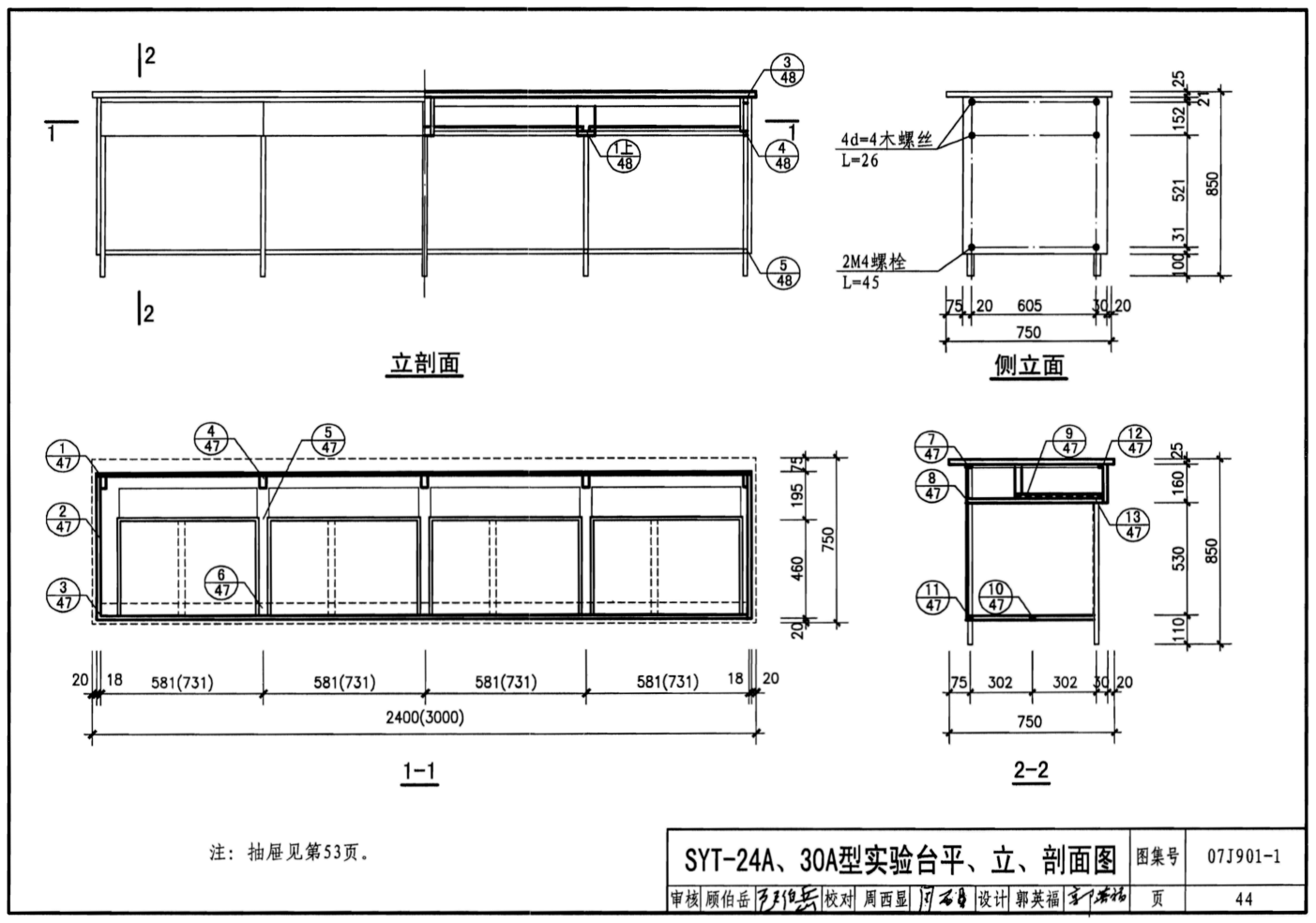

| SYT-A24、A30 型實驗臺平、立、剖面圖 | 44 |
| SYT-B24、B30 型實驗臺平、立、剖面圖 | 45 |
| SYT-C24、C30 型實驗臺平、立、剖面圖 | 46 |

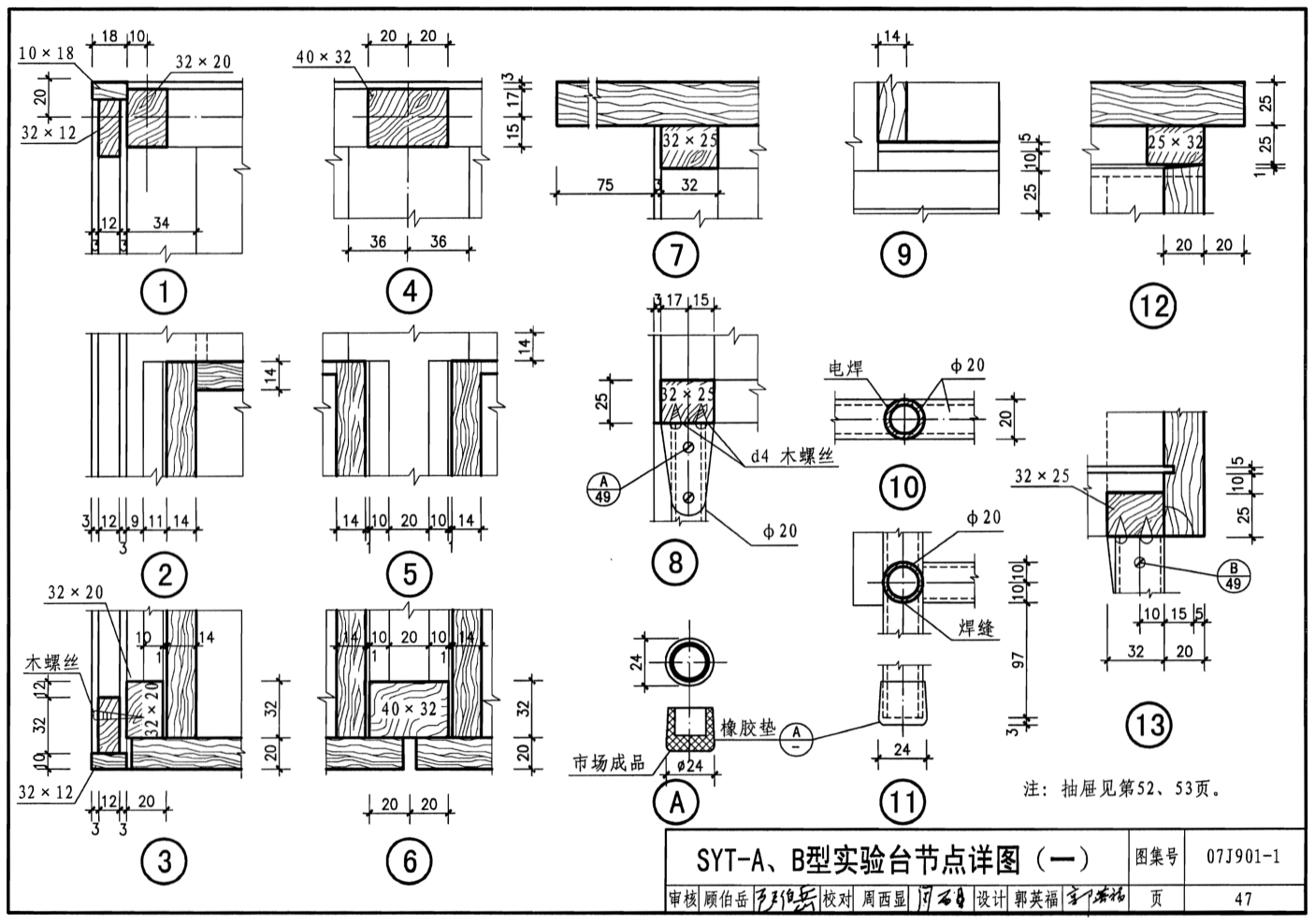

| SYT-A、B 型實驗臺節點詳圖（一） | 47 |
| SYT-A、B 型實驗臺節點詳圖（二） | 48 |
| SYT-A、B 型實驗臺節點詳圖（三） | 49 |
| SYT-C 型實驗臺節點詳圖（一） | 50 |
| SYT-C 型實驗臺節點詳圖（二） | 51 |
| SYT 抽屜及B 型柜詳圖 | 52 |
| SYT-C 型柜詳圖及A、B、C 型屜柜表 | 53 |
| 簡易實驗臺選用示意圖及明細表 | 54 |
| 洗滌盆、污洗池、晾架、試劑架 | |
| 洗滌盆、污洗池、晾架、試劑架明細表 | 55 |
| XDP-A 型洗滌盆平、立面圖 | 56 |
| XDP-A 型洗滌盆剖面圖 | 57 |
| XDP-A 型洗滌盆節點詳圖 | 58 |
| XDP-B 型洗滌盆支架詳圖 | 59 |
| XDP-C 型洗滌盆支架詳圖 | 60 |
| WXC-A、B 型污洗池詳圖 | 61 |
| LJ-A 型晾架（車）平、立面及詳圖 | 62 |
| LJ-A 型晾架（車）節點詳圖 | 63 |
| LJ-B 型晾架（車）平、立面圖及詳圖 | 64 |
| SJJ-A、B、C、D 型試劑架平、立、剖面圖 | 65 |
| SJJ-A、B、C、D 型試劑架節點詳圖 | 66 |
| SJJ-E24a、b，E30a、b 型試劑架詳圖 | 67 |
| SJJ-F24a、b，F(xiàn)30a、b 型試劑架詳圖 | 68 |
| 天平臺、設備臺、極譜臺及活動柜 | |
| 天平臺、設備臺、極譜臺及活動柜明細表 | 69 |
| T、S-A12～60 型天平臺、設備臺組合圖 | 70 |
| T、S-B12～60 型天平合、設備臺組合圖 | 71 |
| T、S-C12～60 型天平臺、設備臺組合圖 | 72 |
| T、S-A、B 型天平臺、設備臺節點詳圖 | 73 |
| T、S-C12 型天平臺、設備臺平、立、剖面圖及槽鋼基架圖 | 74 |
| T、S-C12、C15 型天平臺、設備臺槽鋼基架詳圖 | 75 |
| JPT-A15 型極譜臺詳圖 | 76 |
| JPT-B15 型極譜臺詳圖 | 77 |
| JPT-C15 型極譜臺平、立面圖及G5節點詳圖 | 78 |
| G1～G4 屜柜平、立、剖面圖 | 79 |
| G5 屜柜平、立、剖面圖 | 80 |
| G5 屜柜節點詳圖 | 81 |
| 藥品柜 | |
| YPG藥品柜明細表 | 82 |
| YPG-A09、A12 型藥品柜平、立、剖面圖 | 83 |
| YPG-B09、B12 型藥品柜平、立、剖面圖 | 84 |
| YPG-C09、C12 型藥品柜平、立、剖面圖 | 85 |
| YPG-D09、D12 型藥品柜平、立、剖面圖 | 86 |
| YPG-A、B、C 型藥品柜節點詳圖（一） | 87 |
| YPG-A、B、C 型藥品柜節點詳圖（二） | 88 |
| YPG-A、B、C 型藥品柜節點詳圖（三） | 89 |
| YPG-A、B、C 型藥品柜節點詳圖（四） | 90 |
| YPG-D 型藥品柜節點洋圖 | 91 |
樣張
網友推薦
-
網友【kwok】點評：品種多樣、經濟實用、構造相對簡便、節點詳細，便于設計選用和加工制作
-
網友【cobra2010】點評：07J901-1：實驗室建筑設備（一） 適用于工礦企業、學校等一般實驗室、化驗室。多為木制或鋼木產品，可由當?shù)毓S加工制作，現場組裝；也可由現場制作組裝。形式、構造比較簡單，能夠滿足使用要求不高、成品加工生產不便或經濟條件較差地區的需要。 內容包括通風柜、實驗臺、試劑架、洗滌盆、藥品柜、天平臺、極譜臺、設備臺等。圖集由說明，實驗室平面布置圖，設備選用表，平、立、剖面圖、構造節點詳圖等部分組成。品種多樣、經濟實用、構造相對簡便、節點詳細，便于設計選用和加工制作。推薦大家仔細閱讀！
