07CJ15：波形瀝青瓦、波形瀝青防水板建筑構造（參考圖集）
- 圖集編號
- 07CJ15
- 圖集名稱
- 波形瀝青瓦、波形瀝青防水板建筑構造（參考圖集）
- 定價
- 15.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 永得寧國際貿易（上海）有限公司
內容簡介
本圖集適用于坡度為18.5°～60°的結構基層為現澆鋼筋混凝土板的坡屋面和有檁體系坡屋面，還可用于各種瓦屋面建筑既有屋面的改造。波形瀝青瓦和波形瀝青防水板是由植物纖維在特定的溫度和壓力下，浸漬瀝青壓制而成的新型環保屋面材料。波形瀝青瓦是大波形屋面瓦，產品有多種色彩供選用，具有較好的隔熱性和耐腐蝕性。波形瀝青防水板是新型坡屋面防水材料，具有防水、通風功能，可作為下覆層與各種燒結瓦、混凝土瓦等搭配使用。主要包括說明、構造做法選用表、屋面詳圖索引、構造節點詳圖等內容。
波形瀝青瓦、波形瀝青防水板具有環保、質輕，防水性、耐候性好，施工簡便等特點。
目錄
| 目錄 | 1 |
|---|---|
| 說明 | 2 |

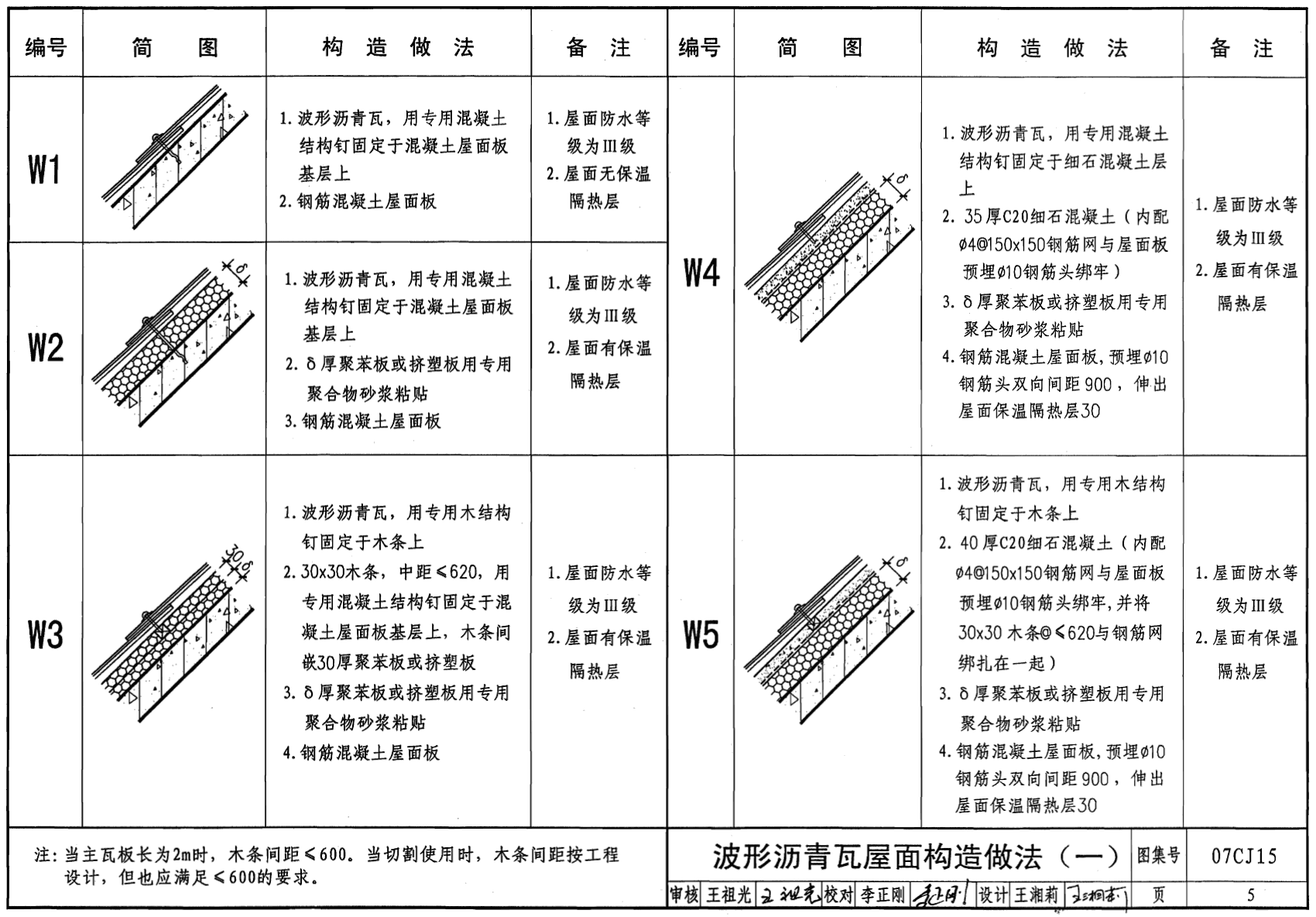

| 波形瀝青瓦屋面構造做法（一） | 5 |
| 波形瀝青瓦屋面構造做法（二） | 6 |
| 波形瀝青瓦屋面構造做法（三） | 7 |
| 既有屋面改造構造做法 | 8 |
| 波形瀝青防水板構造做法 | 9 |

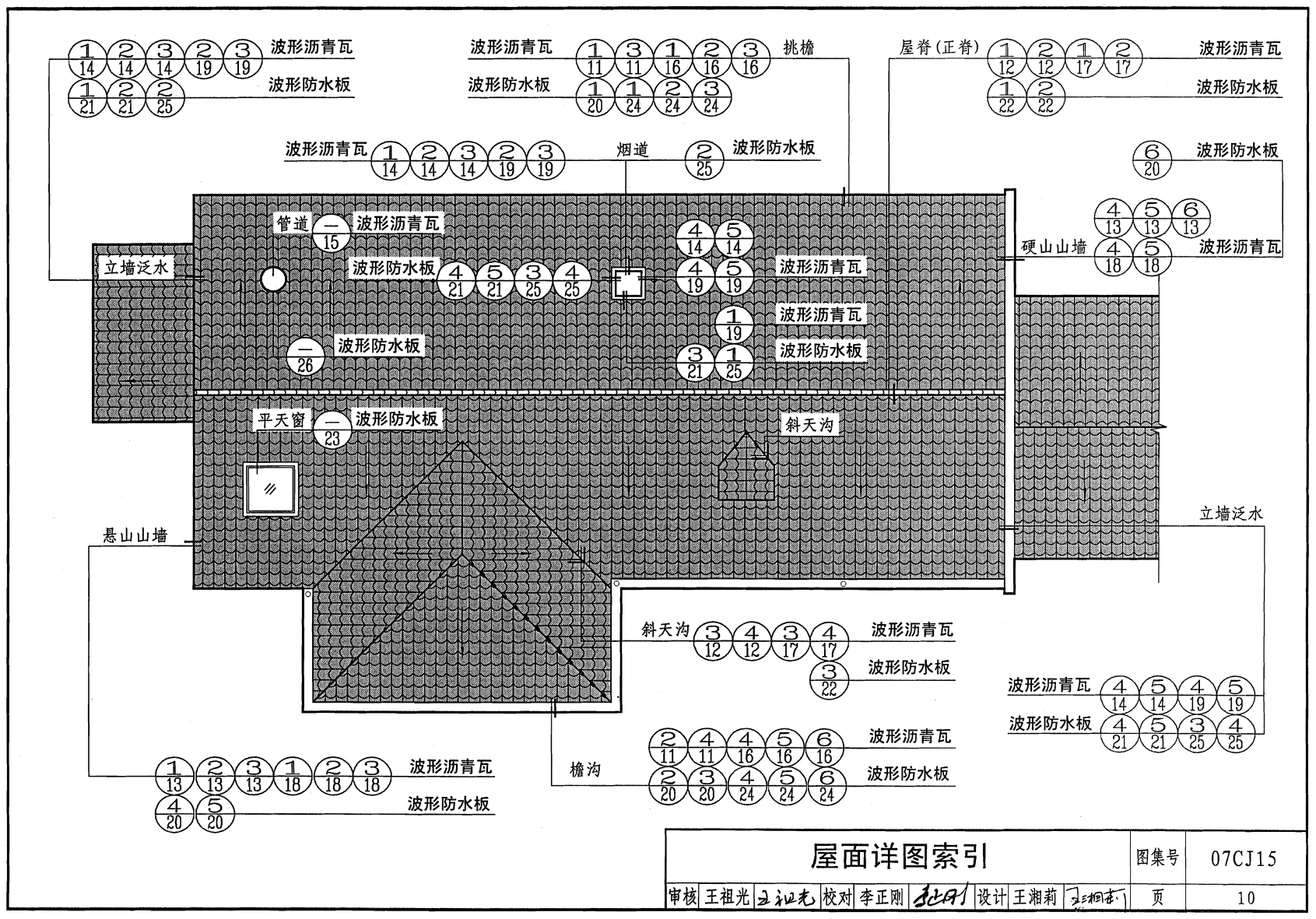

| 屋面詳圖索引 | 10 |
| 波形瀝青瓦屋面節點詳圖 | |

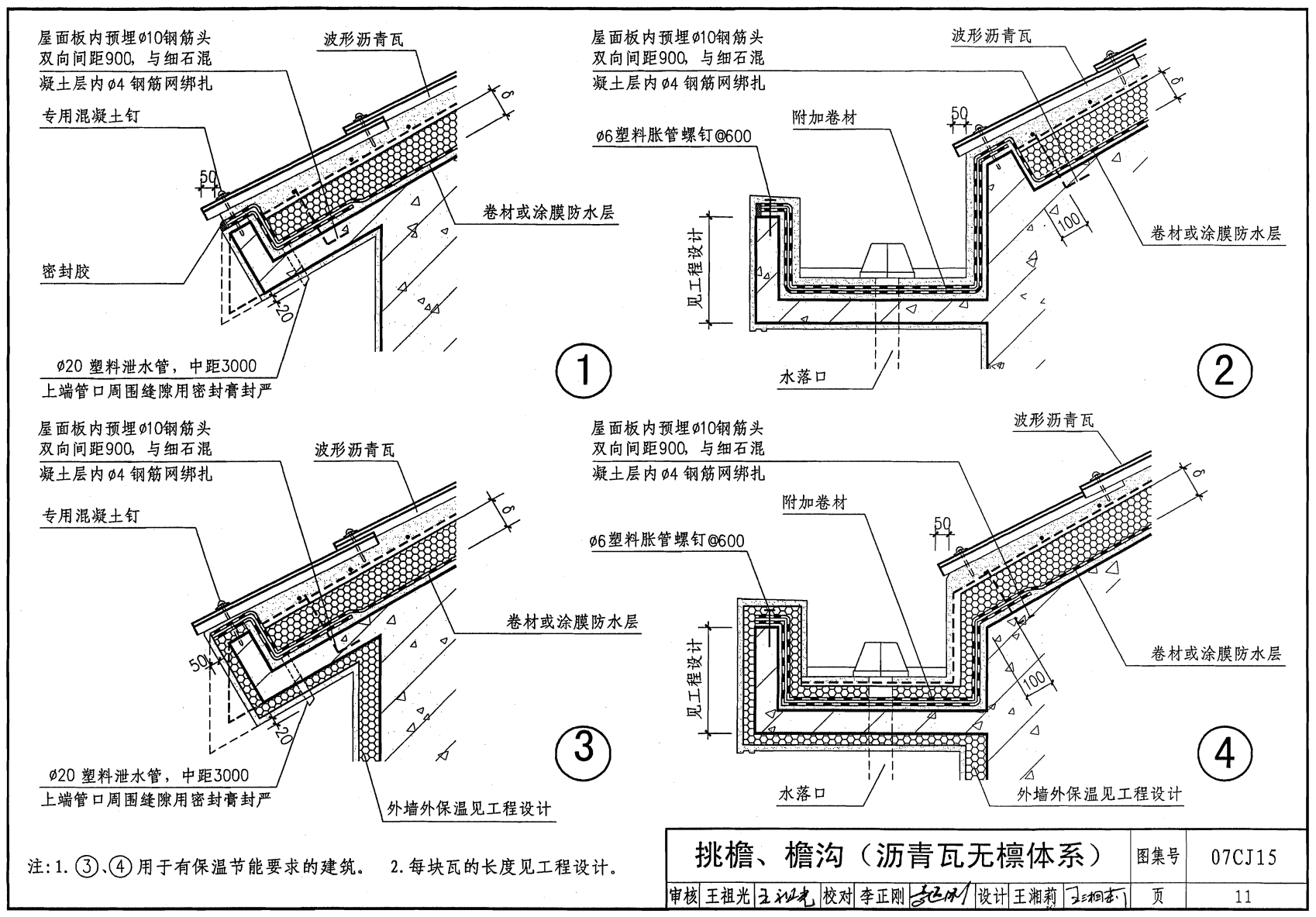

| 挑檐、檐溝（瀝青瓦無檁體系） | 11 |
| 脊瓦、天溝（瀝青瓦無檁體系） | 12 |
| 懸山、硬山（瀝青瓦無檁體系） | 13 |
| 泛水（瀝青瓦無檁體系） | 14 |
| 管道出屋面（瀝青瓦無檁體系） | 15 |
| 挑檐、檐溝（瀝青瓦有檁體系） | 16 |
| 脊瓦、天溝（瀝青瓦有檁體系） | 17 |
| 懸山、硬山（瀝青瓦有檁體系） | 18 |
| 泛水（瀝青瓦有檁體系） | 19 |
| 波形瀝青防水板構造節點詳圖 | |

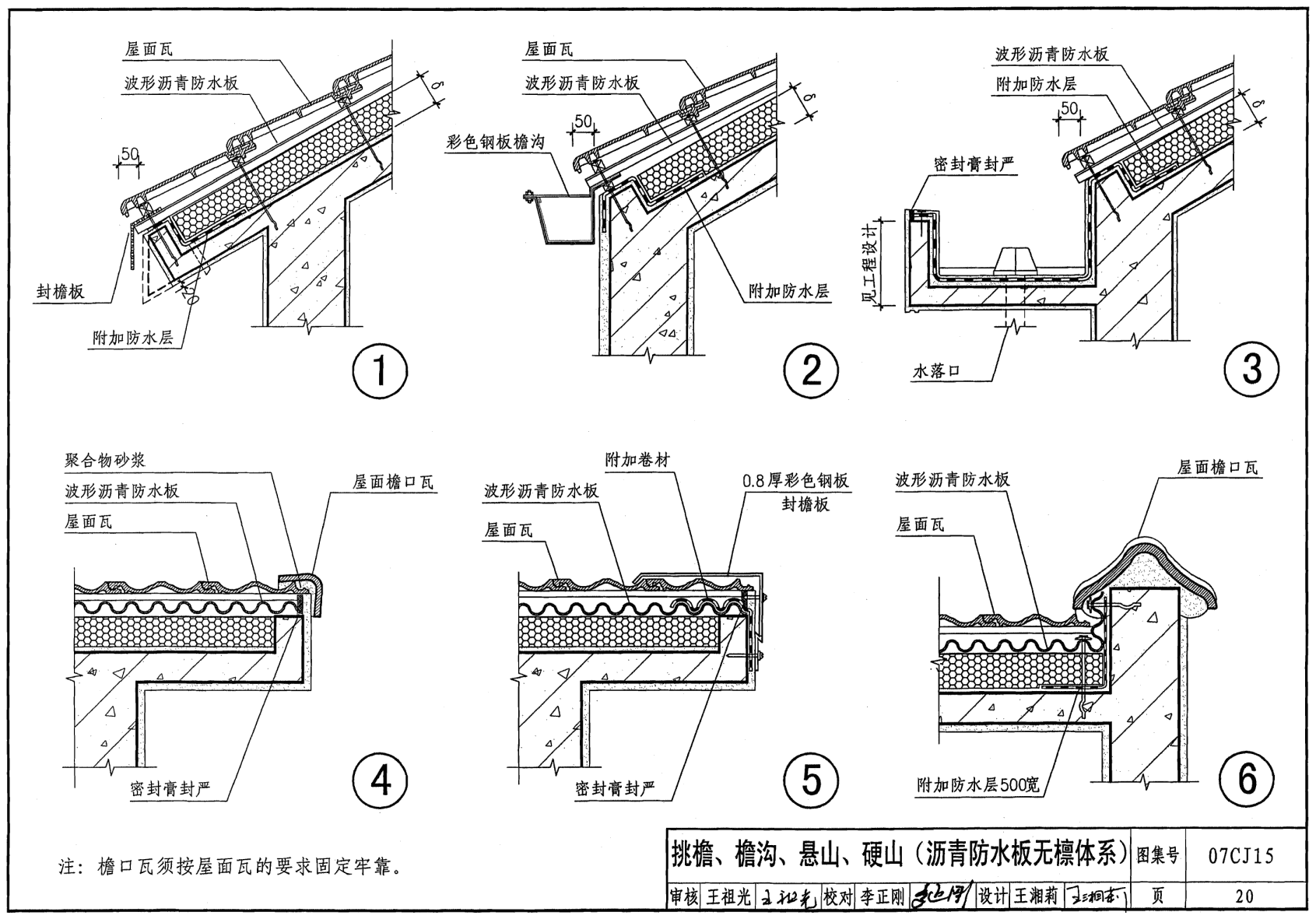

| 挑檐、檐溝、懸山、硬山（瀝青防水板無檁體系） | 20 |
| 泛水（瀝青防水板無檁體系） | 21 |
| 脊瓦、天溝（瀝青防水板無檁體系） | 22 |
| 平天窗（瀝青防水板有檁體系） | 23 |
| 挑檐、檐溝（瀝青防水板有檁體系） | 24 |
| 泛水（瀝青防水板有檁體系） | 25 |
| 管道出屋面（瀝青防水板有檁體系） | 26 |
| 筒瓦專用防水板建筑構造 | 27 |
樣張
