06SX503：安全防范系統設計與安裝
- 圖集編號
- 06SX503
- 圖集名稱
- 安全防范系統設計與安裝
- 定價
- 38.00 元
- 開本
- 16 開
- 主編單位
- 全國安全防范報警標準化技術委員會
- 中國建筑標準設計研究院
內容簡介
本圖集適用于新建、改建、擴建的安全防范工程建設。以GB50348-2004《安全防范工程技術規范》及3本將發行的GB50394-2006、GB50395-2006、GB50396-2006設計規范為基礎，系統地介紹安全防范工程的設計、設計深度與施工。
本圖集圖形符號以IEC及公安部行業標準為基礎編制；總體設計說明及要求以GB50348第3章為基礎編寫；子系統設計與安裝內容全面（系統圖、安裝圖、驗收，子系統順序：入侵報警、視頻監視、出入口控制、訪客對講、電子巡查、停車場、系統集成、監控中心）；工程示例以3本設計規范為依據，重點示范圖紙?jiān)O(shè)計深度。
本圖集可供設計、施工等單位的專業設計人員在從事安全防范工程設計、施工、驗收時使用；也可供設計審圖、監理、投資等部門的技術人員參考。
目錄
| 1 圖形符號、編制說明 | |
|---|---|
| 目錄 | 1-1 |

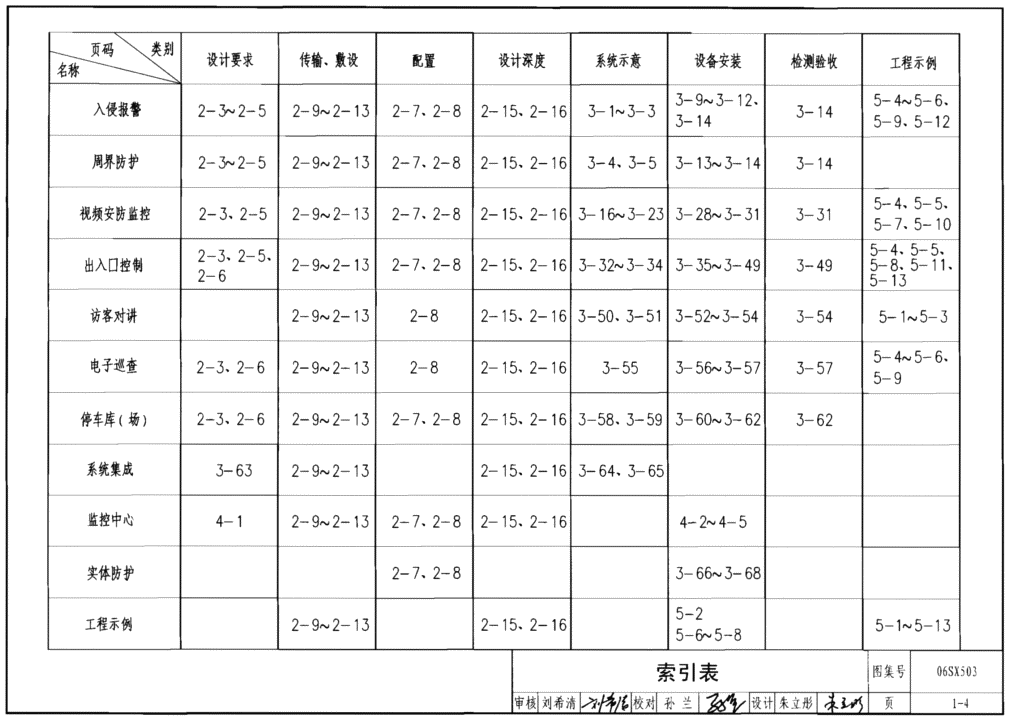

| 索引 | 1-4 |
| 編制說明 | 1-5 |
| 圖形符號 | 1-7 |
| 術語 | 1-9 |
| 2 總體設計要求 | |
| 安全防范系統設計現場勘察 | 2-1 |
| 安全防范系統設計要素 | 2-2 |
| 安全防范系統功能設計(一) | 2-4 |
| 安全防范系統功能設計(二) | 2-5 |
| 安全防范系統功能設計(三) | 2-6 |
| 公共建筑安全防范系統配置 | 2-7 |
| 住宅安全防范系統配置 | 2-8 |
| 布線設計要求 | 2-9 |
| 傳輸方式、傳輸設備選擇 | 2-10 |
| 傳輸線纜選擇 | 2-11 |
| 同軸電纜及光纖的傳輸方式 | 2-12 |
| 同軸電纜穿管最小管徑 | 2-13 |
| 供電、防雷與接地要求 | 2-14 |
| 初步設計文件的編制 | 2-15 |
| 施工圖設計(正式設計)文件的編制 | 2-16 |
| 3 子系統的設計、施工、驗收 | |

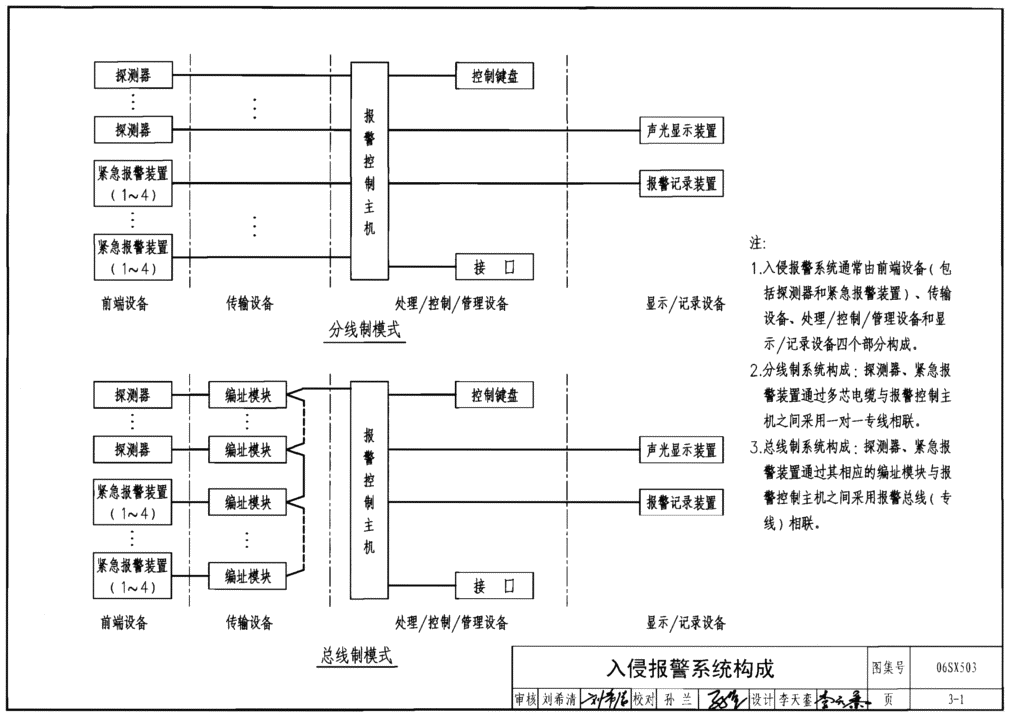

| 入侵報警系統構成 | 3-1 |
| 入侵報警系統示意圖 | 3-2 |
| 周界防護電子報警系統示意圖 | 3-4 |
| 常用探測器技術參數 | 3-6 |
| 探測器探測區域圖 | 3-8 |
| 入侵探測器安裝示意圖(一) | 3-9 |
| 入侵探測器安裝示意圖(二) | 3-10 |
| 入侵探測器安裝示意圖(三) | 3-11 |
| 磁開關入侵探測器安裝示意圖 | 3-12 |
| 主動紅外入侵探測器安裝示意圖 | 3-13 |
| 入侵報警系統工程的安裝、調試、驗收 | 3-14 |

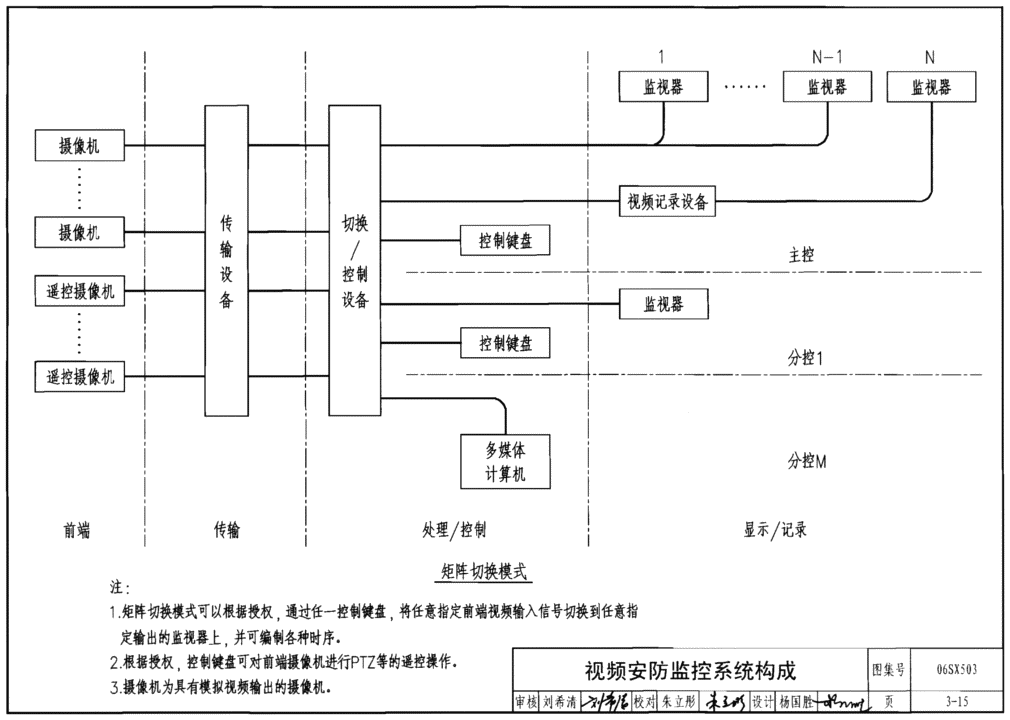

| 視頻安防監控系統構成 | 3-15 |
| 視頻安防監控系統示意圖(一) | 3-17 |
| 視頻安防監控系統示意圖(二) | 3-18 |
| 視頻安防監控系統示意圖(三) | 3-19 |
| 視頻安防監控系統示意圖(四) | 3-20 |
| 視頻安防監控系統示意圖(五) | 3-21 |
| 視頻安防監控系統示意圖(六) | 3-22 |
| 視頻安防監控系統示意圖(七) | 3-23 |
| 攝像機供電方式 | 3-24 |
| 攝像機鏡頭選擇計算 | 3-26 |
| 攝像機布置示意圖 | 3-27 |
| 攝像機安裝示意圖(一) | 3-28 |
| 攝像機安裝示意圖(二) | 3-29 |
| 攝像機安裝示意圖(三) | 3-30 |
| 視頻安防監控系統工程的安裝、調試、驗收 | 3-31 |

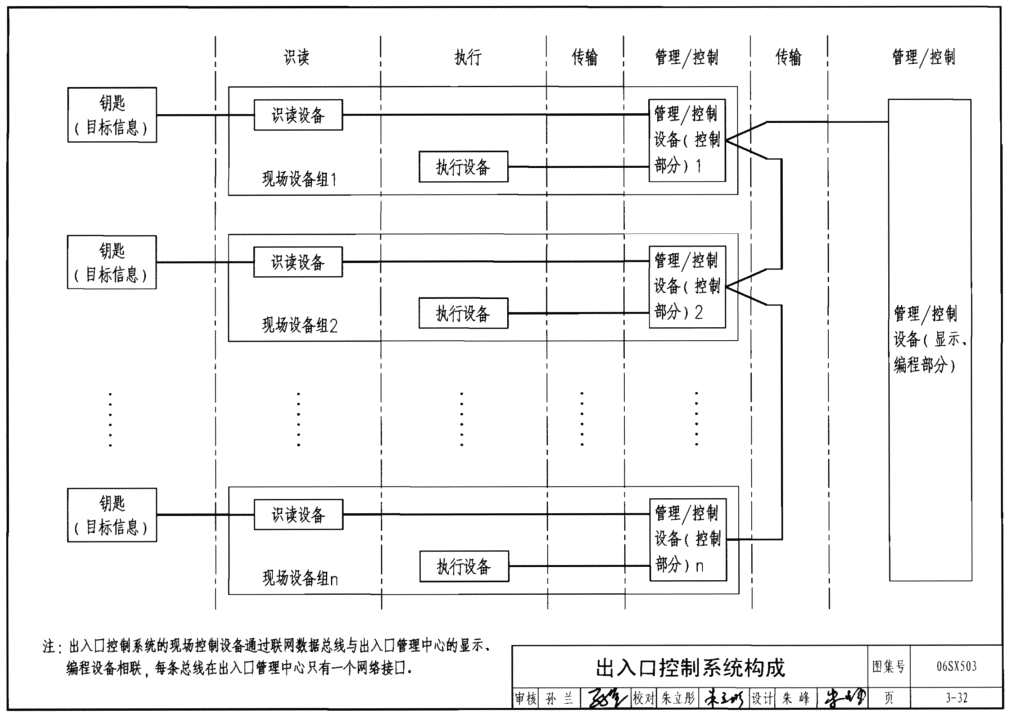

| 出入口控制系統構成 | 3-32 |
| 出入口控制系統示意圖 | 3-33 |
| 常用執行設備技術參數 | 3-35 |
| 常用編碼識讀設備技術參數 | 3-36 |
| 用人體生物特征識讀設備技術參數 | 3-37 |
| 出入口控制設備安裝示意圖 | 3-38 |
| 單門出入口控制設備安裝示意圖 | 3-39 |
| 雙門出入口控制設備安裝示意圖 | 3-40 |
| 單門磁力鎖安裝示意圖 | 3-41 |
| 雙門磁力鎖安裝示意圖 | 3-42 |
| 磁力鎖安裝示意圖 | 3-43 |
| 電控鎖安裝示意圖 | 3-44 |
| 陽極電控鎖安裝示意圖 | 3-45 |
| 陰極電控鎖安裝示意圖 | 3-47 |
| 玻璃門夾鎖安裝示意圖 | 3-48 |
| 出入口控制系統工程的安裝、調試、驗收 | 3-49 |
| 訪客對講系統示意圖 | 3-50 |
| 訪客對講設備安裝示意圖 | 3-52 |
| 訪客對講系統工程的安裝、調試、驗收 | 3-54 |
| 電子巡查系統示意圖 | 3-55 |
| 信息鈕安裝示意圖 | 3-56 |
| 電子巡查系統工程的安裝、調試、驗收 | 3-57 |
| 停車庫(場)管理系統流程示意圖 | 3-58 |
| 停車庫(場)管理系統示意圖 | 3-59 |
| 停車庫(場)設備定位尺寸示意圖 | 3-60 |
| 停車庫(場)管理系統纜線示意圖 | 3-61 |
| 停車庫(場)管理系統工程的安裝、調試、驗收 | 3-62 |
| 安全防范系統集成設計 | 3-63 |
| 安全防范系統集成示意圖 | 3-64 |
| 實體防范(物防)裝置示意圖 | 3-66 |
| 營業場所透明防護屏障安裝示意圖 | 3-68 |
| 4 監控中心 | |
| 監控中心設計 | 4-1 |
| 監控中心設備布置示意圖 | 4-2 |
| 監控中心設備防雷接地示意圖 | 4-3 |
| 監控中心電視墻和控制臺示意圖 | 4-4 |
| 5 工程示例 | |
| 工程示例概述-住宅樓部分 | 5-1 |
| 訪客可視對講系統圖 | 5-2 |
| 訪客可視對講系統平面圖 | 5-3 |
| 工程示例概述-科研辦公樓部分 | 5-4 |
| 設備表 | 5-5 |
| 入侵報警、電子巡查系統圖 | 5-6 |
| 視頻安防監控系統圖 | 5-7 |
| 出入口控制系統圖 | 5-8 |
| 入侵報警、電子巡查系統平面圖 | 5-9 |
| 視頻安防監控系統平面圖 | 5-10 |
| 出入口控制系統平面圖 | 5-11 |
| 入侵報警系統設備接線圖 | 5-12 |
| 出入口控制系統設備接線圖 | 5-13 |
| 6 相關技術資料 | |
| 安全防范主要設備用電量估算 | 6-1 |
| 應急移動圖像傳輸系統 | 6-2 |
| 訪客對講系統的設備選用 | 6-3 |
| 離線式電子巡查系統的設備選用 | 6-4 |
樣張
