06SJ805：建筑場地園林景觀設計深度及圖樣
- 圖集編號
- 06SJ805
- 圖集名稱
- 建筑場地園林景觀設計深度及圖樣
- 定價
- 46.00 元
- 開本
- 8 開
- 主編單位
- 中國建筑標準設計研究院
- 中國建筑設計研究院環境藝術設計研究院
- 北京北林地景園林規劃設計院有限責任公司
內容簡介
本圖集為了加強對園林景觀設計文件的編制、管理，保證各設計階段設計文件的完整性，參照建設部頒發實施的建筑工程設計文件編制深度規定內容要求，編制建筑場地園林景觀設計深度規定，以保證設計質量。同時以某大學綜合樓場地園林景觀設計實際工程的各階段設計文件為例，對深度規定和制圖標準予以細化和圖樣化。采用圖文并茂的編制方式，為國內建筑場地園林景觀設計文件的編制提供一種示范畫法同時，本圖集是由中國建筑標準設計研究院組織國內外幾所經驗豐富、有代表性的風景園林設計單位共同編制的，是在總結多年各地被認可的較科學、合理的表達深度方式、收集了大量工程實例基礎上編寫的，使圖集更有代表性、權威性。
目錄
| 目錄 | 1 |
|---|---|

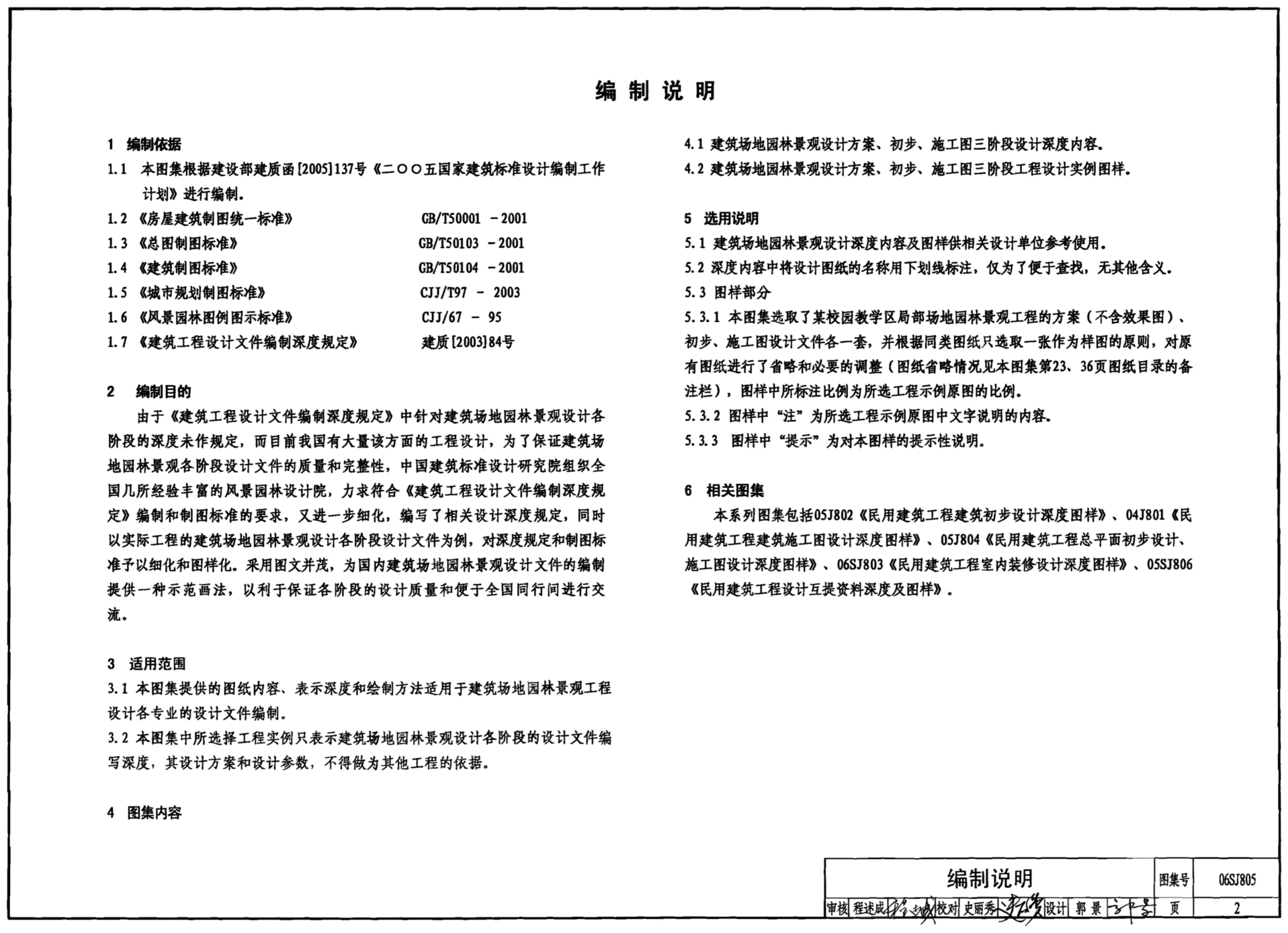

| 編制說明 | 2 |
| 深度內容 | |

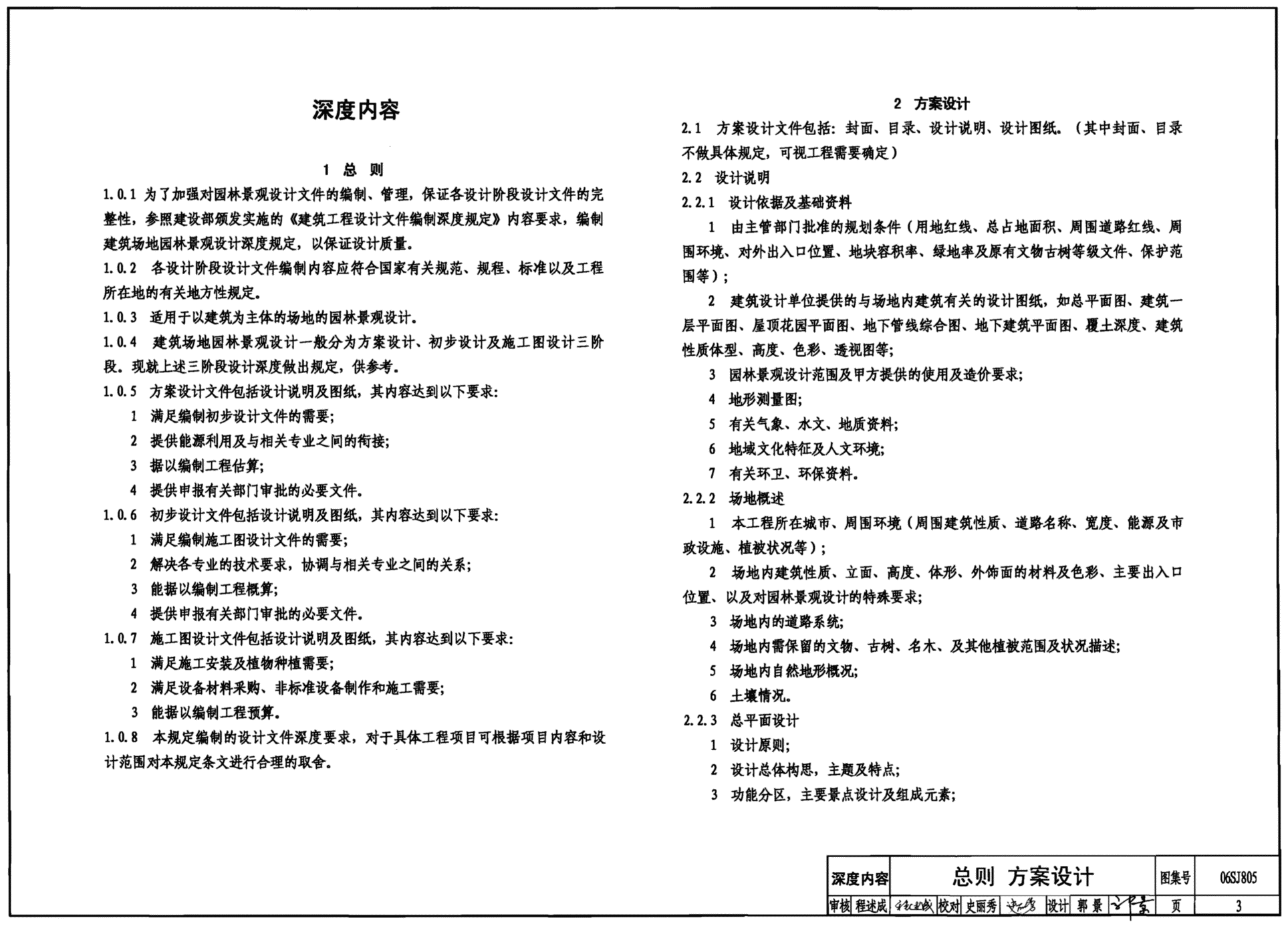

| 總則 方案設計 | 3 |
| 初步設計 | 4 |

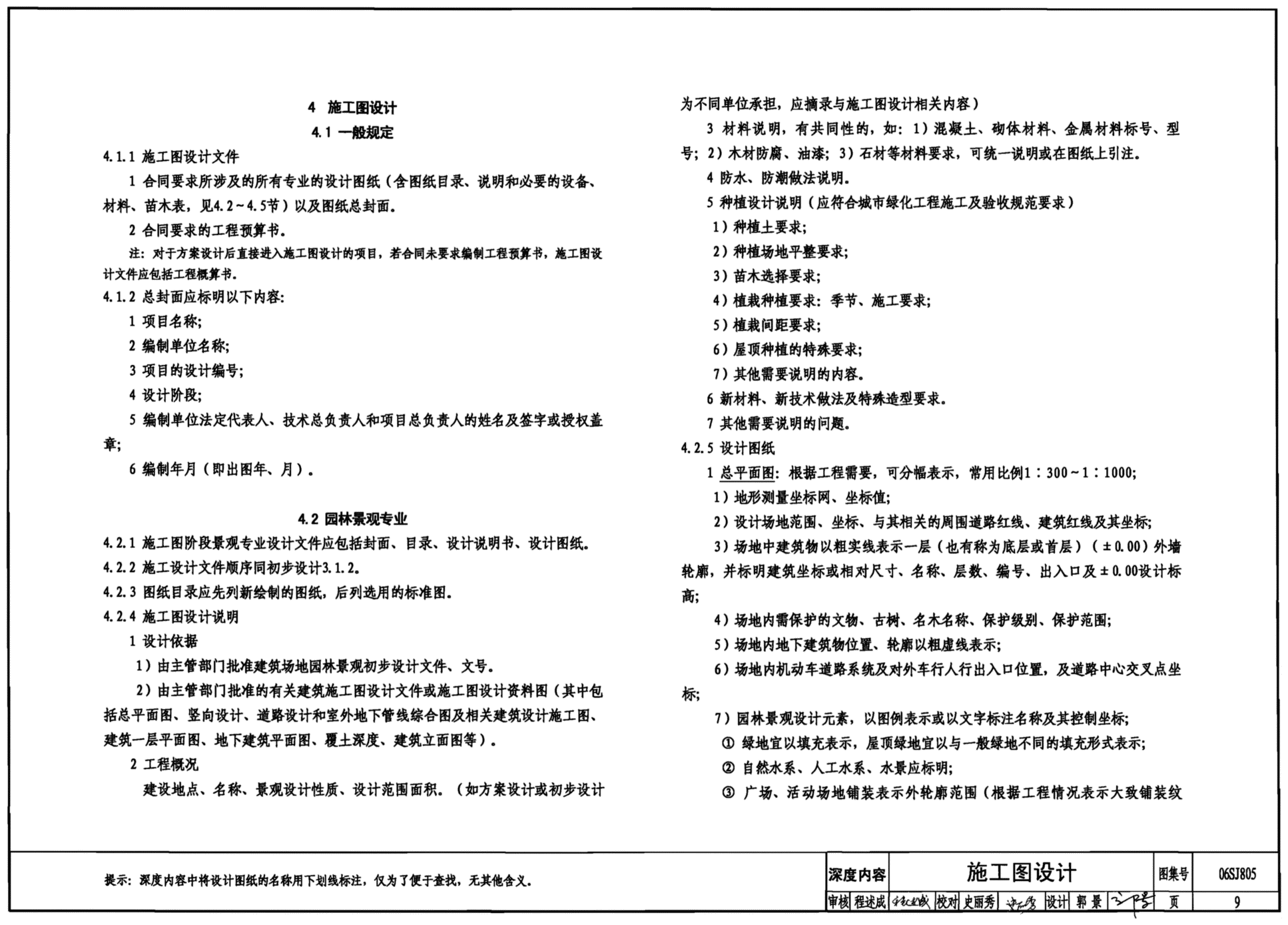

| 施工圖設計 | 9 |
| 圖樣 | |
| 總封面圖樣、方案設計圖紙目錄 | 14 |
| 方案設計 | |
| 設計說明 | 15 |
| 現狀平面圖 | 16 |
| 總平面圖 | 17 |
| 功能分區圖 | 18 |
| 種植總平面圖 | 19 |

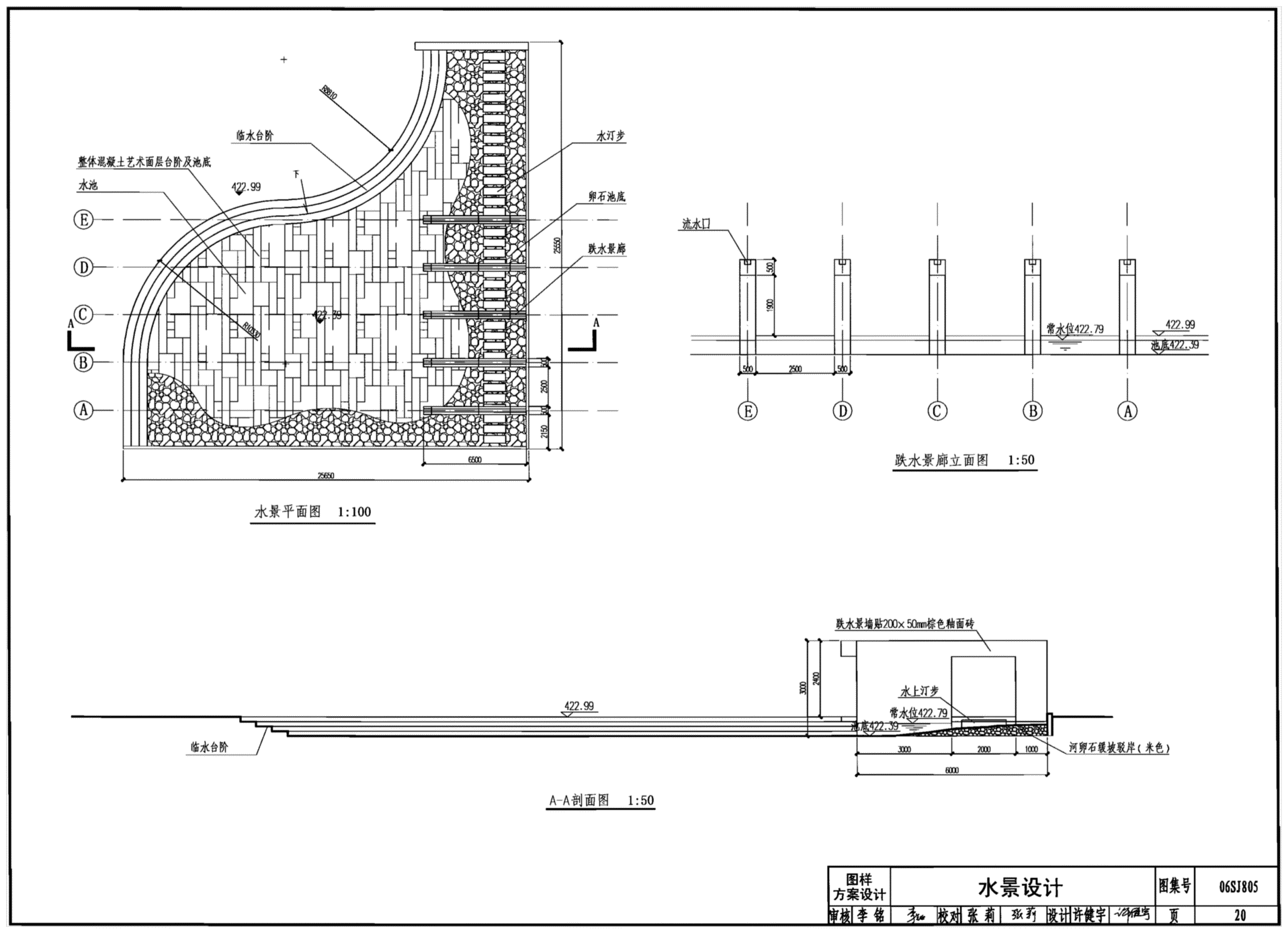

| 水景設計 | 20 |
| 讀書臺設計 | 21 |
| 景觀給水排水設計說明及總平面圖 | 22 |
| 初步設計 | |
| 圖紙目錄 | 23 |
| 設計說明 | 24 |
| 總平面圖 | 25 |
| 鋪裝設計總平面圖 | 26 |

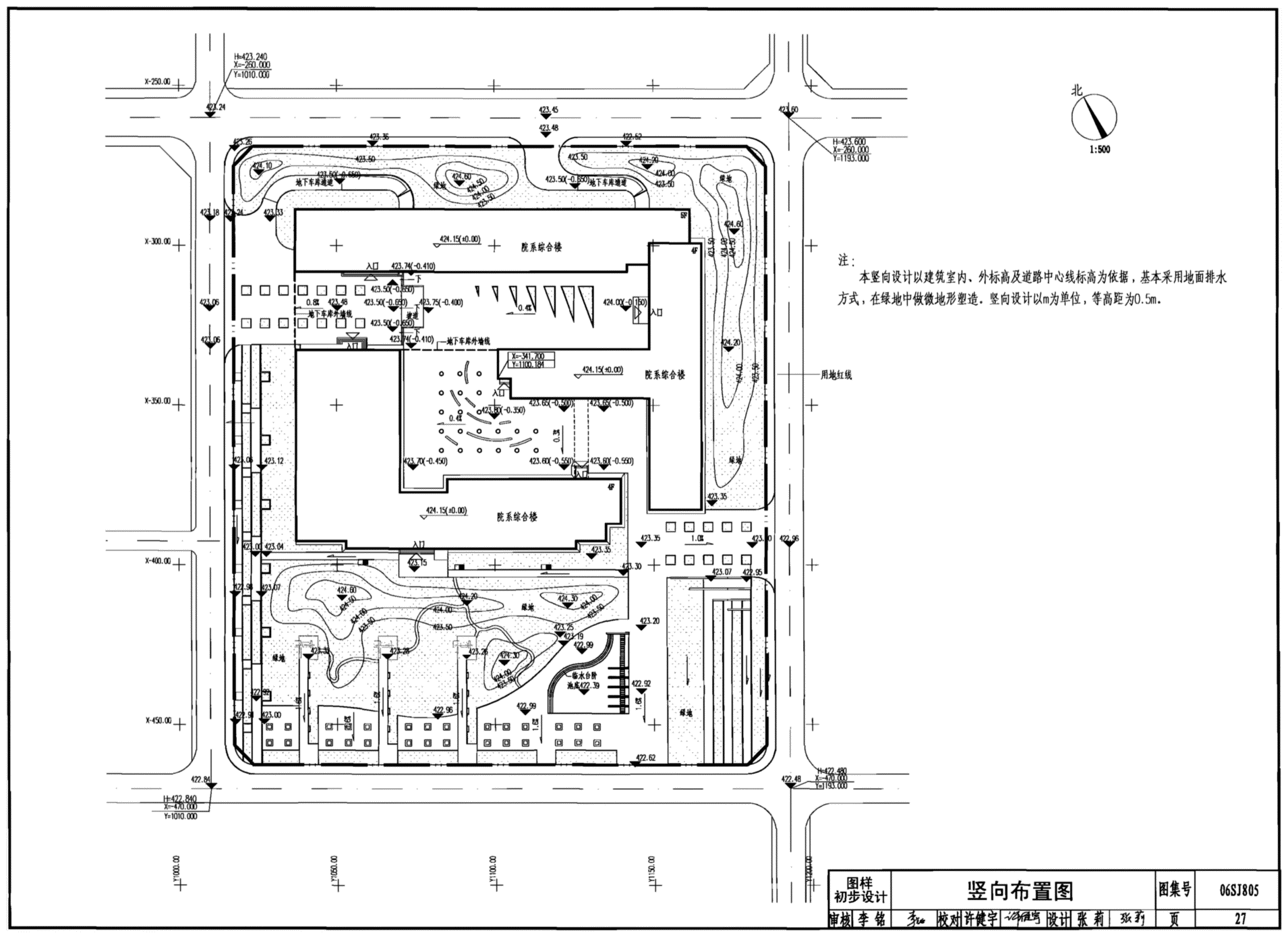

| 豎向布置圖 | 27 |
| 種植總平面圖 | 28 |
| 水景設計 | 29 |
| 鋪裝節點設計 | 30 |
| 讀書臺設計 | 31 |
| 景觀給水排水設計說明 | 32 |
| 景觀給水排水總平面圖 | 33 |
| 電氣專業設計說明、目錄、主要設備表 | 34 |
| 照明燈具平面布置圖 | 35 |
| 施工圖設計 | |
| 圖紙目錄 | 36 |
| 設計說明 | 37 |
| 總平面圖、平面分區示意圖 | 38 |
| 詳圖索引平面 | 39 |
| a區放線設計、b區放線設計 | 40 |
| c區放線設計、d區放線設計 | 41 |
| e區放線設計 | 42 |
| 豎向布置圖 | 43 |
| 植物名錄總表、植物分幅示意圖 | 44 |
| 北側喬木種植設計圖 | 45 |
| 南側喬木種植設計圖 | 46 |
| 北側灌木地被種植設計圖 | 47 |
| 南側灌木地被種植設計圖 | 48 |
| 水景詳圖-1 | 49 |
| 水景詳圖-2 | 50 |
| 道路、廣場鋪裝-1 | 51 |
| 道路、廣場鋪裝-2 | 52 |
| 道路、廣場鋪裝-3 花崗巖樹池 | 53 |
| 蓋板樹池 | 54 |
| 木制樹池 | 55 |
| 臺階、坡道 | 56 |
| 讀書臺詳圖-1 | 57 |
| 讀書臺詳圖-2 | 58 |
| 讀書臺結構-1 | 59 |
| 讀書臺結構-2 | 60 |
| 景觀給水排水設計說明-1 | 61 |
| 景觀給水排水設計說明-2 | 62 |
| 景觀給水排水平面圖-1 | 63 |
| 景觀給水排水平面圖-2 | 64 |
| 水景節點放大圖 | 65 |
| 電氣設計說明、目錄、主要設備材料表 | 66 |
| 配電箱系統圖 | 67 |
| 照明平面圖 | 68 |
樣張
網友推薦
-
網友【LN20080301】點評：為了加強對園林景觀設計文件的編制、管理，保證各設計階段設計文件的完整性，參照建設部頒發實施的建筑工程設計文件編制深度規定內容要求，編制建筑場地園林景觀設計深度規定，以保證設計質量。是我們方案設計還是場地設計等的參考資料。使我們可以舉一反三，理解并掌握?qǐng)@林景觀及場地設計的設計要點。同時圖集以某大學綜合樓場地園林景觀設計實際工程的各階段設計文件為例，對深度規定和制圖標準予以細化和圖樣化，更加直觀透徹的對設計方案加以說明。采用圖文并茂的編制方式，為國內建筑場地園林景觀設計文件的編制提供一種示范畫法同時，本圖集是由中國建筑標準設計研究院組織國內外幾所經驗豐富、有代表性的風景園林設計單位共同編制的，是在總結多年各地被認可的較科學、合理的表達深度方式、收集了大量工程實例基礎上編寫的，使圖集更有代表性、權威性。是我們做設計及從事相關專業的人員很好的學習資料。值得我們深入學習與理解。
-
網友【kwok】點評：對深度規定和制圖標準予以細化和圖樣化。采用圖文并茂的編制方式，為國內建筑場地園林景觀設計文件的編制提供一種示范畫法
-
網友【zhufeng060308】點評：建筑物不僅僅是有鋼筋混凝土組成的。在小區里要使人們居住的舒適不當是要建筑物的房屋使人住的好，還要在小區里有各種的供人們各種活動設施以及讓人們觀賞的園林景觀。所以06SJ805建筑場地園林景觀設計深度及圖樣這本圖集讓我們更加了解如何進行建筑場地園林景觀設計深度以及布置所以這也是一本很好的圖集。
