06SG429：后張預應力混凝土結構施工圖表示方法及構造詳圖
- 圖集編號
- 06SG429
- 圖集名稱
- 后張預應力混凝土結構施工圖表示方法及構造詳圖
- 定價
- 36.00 元
- 開本
- 16 開
- 主編單位
- 同濟大學
- 中國建筑科學研究院
內容簡介
本圖集適用于非抗震設防和抗震設防烈度為6、7、8度地區，抗震等級為一、二、三、四級的現澆后張有粘結和無粘結預應力混凝土構件。本圖集包括施工圖表示方法、現澆預應力混凝土結構構造及預應力相關產品技術參數等。其中施工圖表示方法是在G101基礎上編制，是設計、施工、監理人員完成梁、板、柱、墻預應力部分的依據；標準構造詳圖部分可供設計人員直接選用，施工人員可配合進行施工；預應力相關產品技術參數，設計和施工人員可根據工程的實際情況參考選用。
目錄
| 目錄 | 1 |
|---|---|

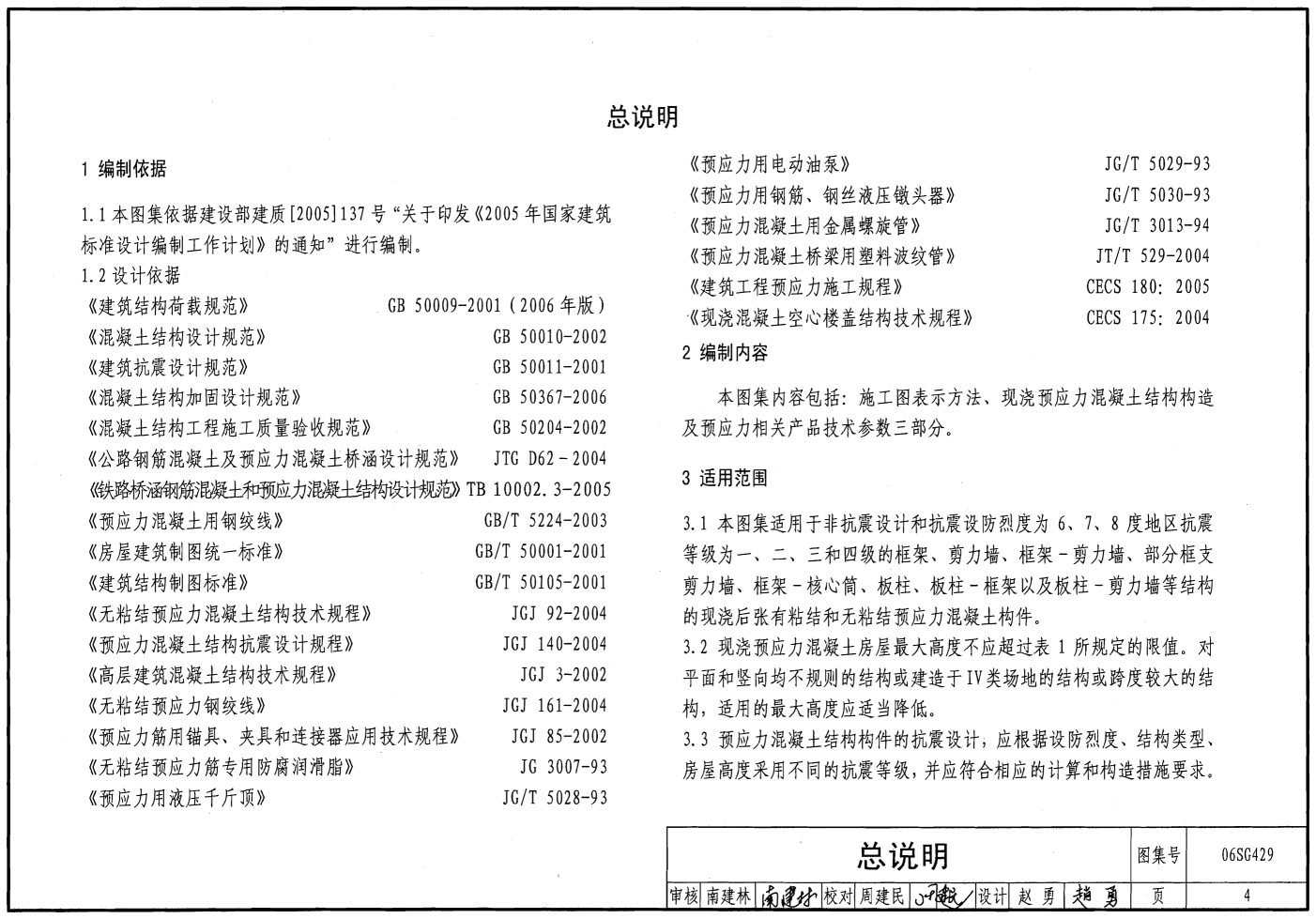

| 總說明 | 4 |
| 第一部分施工圖表示方法 | |
| 總則 | 8 |
| 預應力配筋、符號及線形 | |
| 預應力配筋及符號預應力筋線形 | 9 |
| 預應力筋基本線形表 | 10 |
| 預應力筋基本線形C2、C2a及其縮略形式 | 11 |
| 預應力筋基本線形C2b、C4、C4a及其縮略形式 | 12 |
| 預應力筋基本線形L1、L2、L3、L4、L5 | 13 |
| 預應力筋線形的曲線方程計算方法 | 14 |
| 預應力梁施工圖表示方法 | |

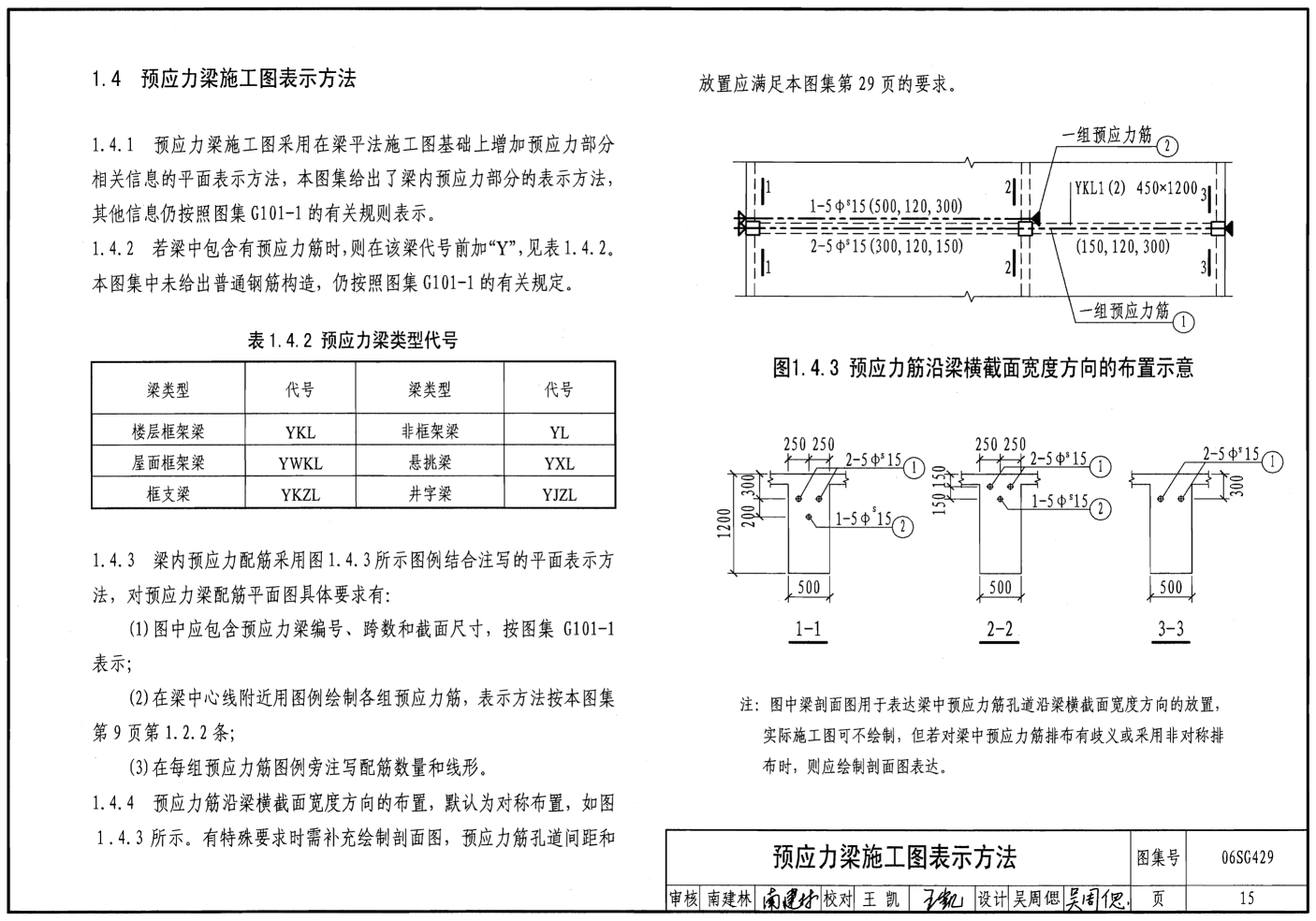

| 預應力梁施工圖表示方法 | 15 |

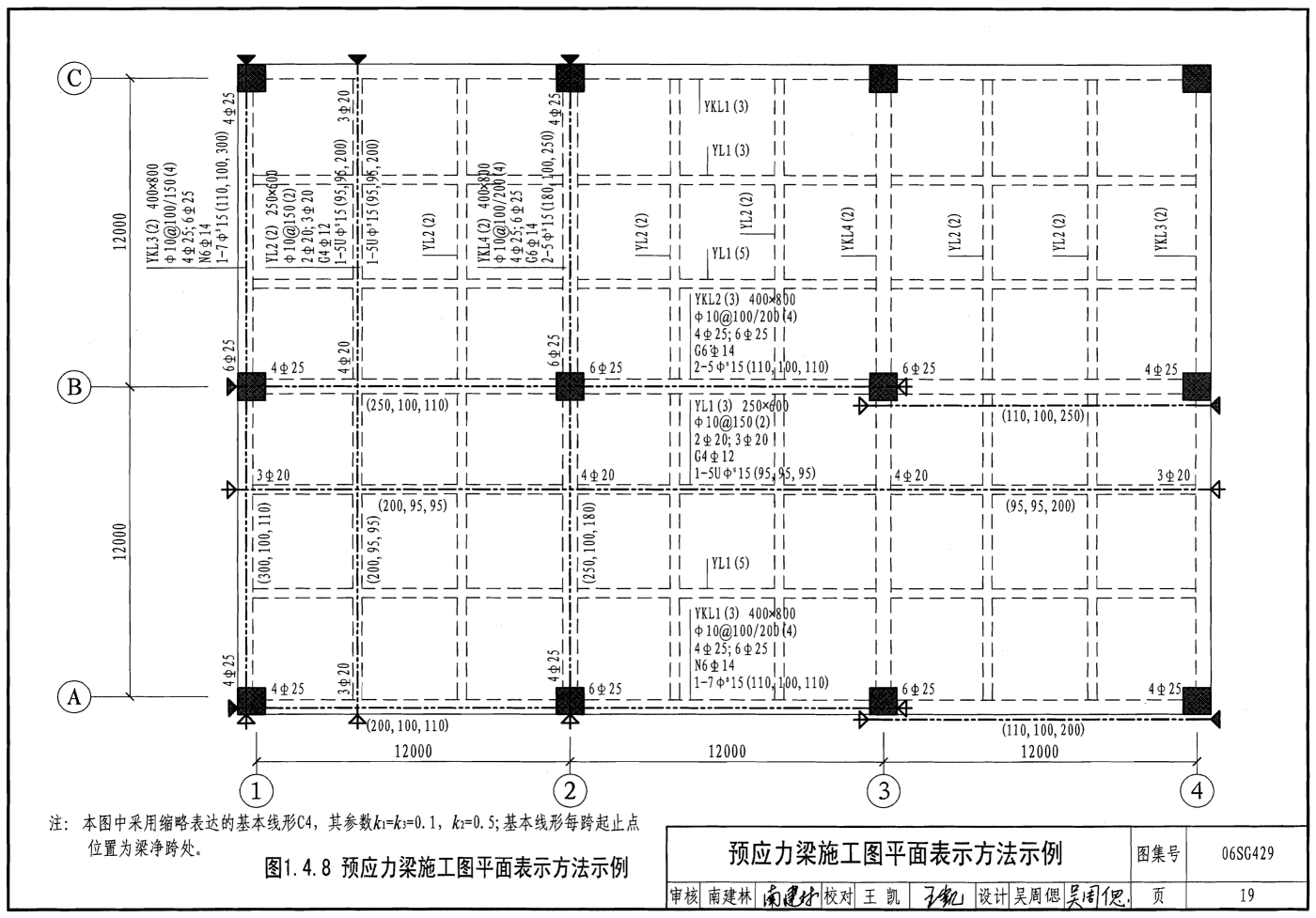

| 預應力梁施工圖平面表示方法示例 | 19 |
| 預應力梁加腋表示 | 20 |
| 預應力板施工圖表示方法 | |
| 預應力板施工圖表示方法 | 21 |
| 周邊支承預應力板施工圖平面表示方法示例 | 23 |
| 柱支承預應力板施工圖平面表示方法示例 | 24 |
| 預應力柱施工圖表示方法 | |
| 預應力柱施工圖表示方法 | 25 |
| 預應力柱施工圖表示方法示例 | 26 |
| 第二部分現澆預應力混凝土結構構造 | |
| 一般規定 | |
| 無粘結預應力筋和縱向受力普通鋼筋的混凝土保護層最小厚度 | 27 |
| 受拉普通鋼筋的最小錨固長度、抗震錨固長度及綁扎長度 | 28 |
| 預應力混凝土梁 | |
| 有粘結預應力筋孔道凈距及混凝土保護層要求 | 29 |
| 框架梁端、懸臂梁根部及柱上板帶板端配筋要求 | 29 |

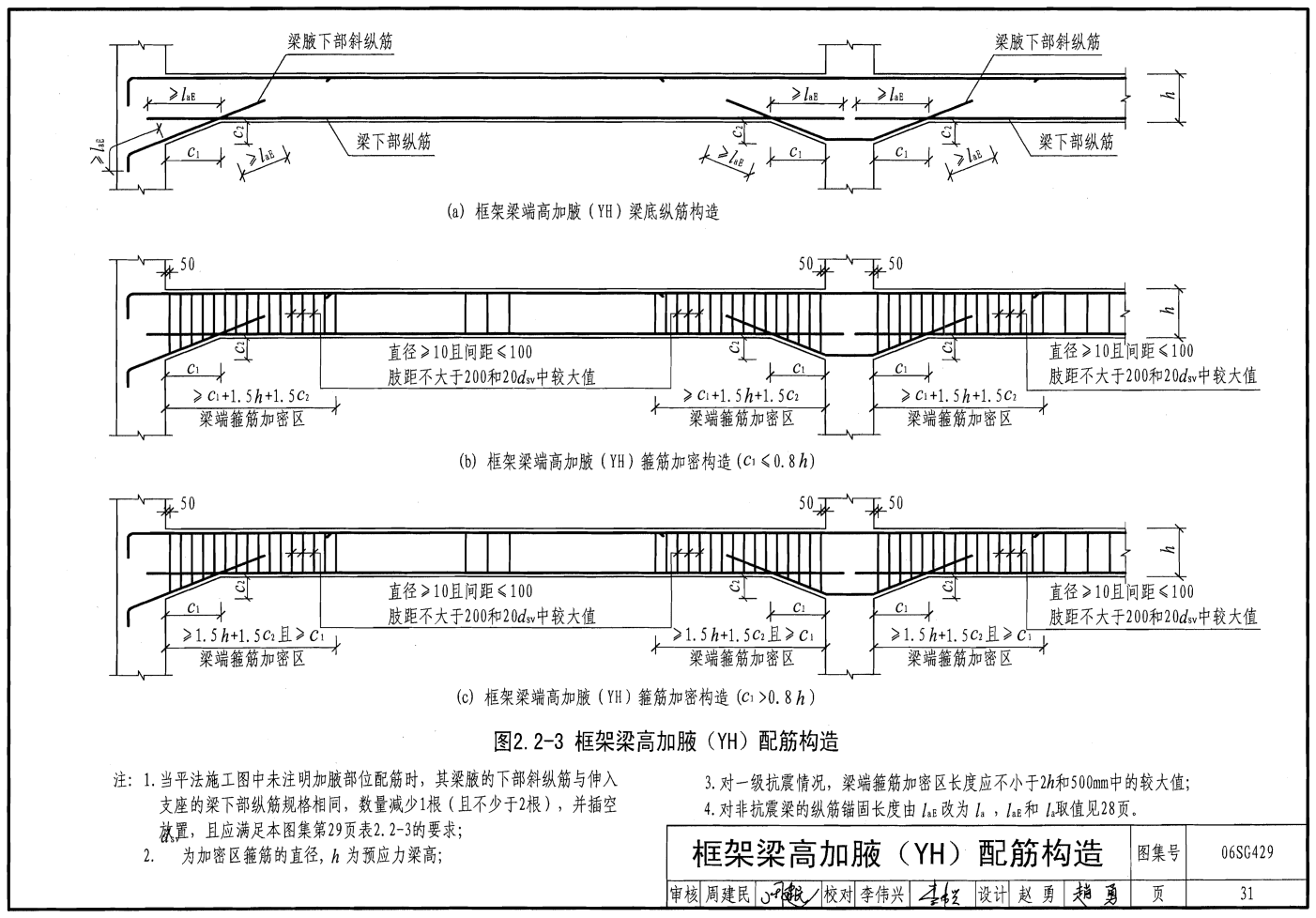

| 框架梁高加腋（YH）配筋構造 | 31 |
| 框架梁端寬加腋配筋構造 | 32 |
| 抗震預應力混凝土懸臂梁配筋構造 | 33 |
| 抗震設計預應力扁梁中柱節點配筋構造 | 34 |
| 抗震設計預應力扁梁邊柱節點配筋構造 | 35 |
| 預應力筋搭接做法（一） | 36 |
| 預應力筋搭接做法（二） | 37 |
| 預應力筋搭接做法（三） | 38 |
| 預應力混凝土板 | |
| 板中無粘結預應力筋布置要求 | 39 |
| 邊支承雙向板預應力筋布筋方式 | 39 |
| 柱支承板預應力筋布筋方式 | 40 |
| 板柱結構柱上、跨中板帶劃分及暗梁設置；板柱結構暗梁端部配筋構造 | 41 |
| 抗震設計板柱結構通過柱截面的縱向配筋 | 42 |
| 非抗震設計板柱結構無粘結預應力板縱向鋼筋構造 | 43 |
| 抗震設計板柱結構框架暗梁箍筋和樓層框架暗梁縱向鋼筋構造 | 44 |
| 抗震設計板柱結構屋面框架暗梁縱向鋼筋構造 | 45 |
| 抗震設計板柱結構樓板縱向鋼筋構造 | 46 |
| 板柱節點抗沖切鋼筋和槽鋼焊接剪力架構造 | 47 |
| 板柱節點抗沖切錨栓構造 | 48 |
| 板柱結構柱帽托板配筋構造 | 49 |
| 樓板開洞及板洞口預應力筋布置要求 | 50 |
| 預應力錨固區節點構造 | |
| 張拉端錨具布放空間要求（有粘結） | 51 |
| 局部受壓區的間接鋼筋構造 | 52 |
| 中置錨具錨固區抗劈裂鋼筋構造 | 52 |
| 單孔偏置錨具錨固區抗劈裂和抗剝裂鋼筋構造 | 53 |
| 雙孔錨具錨固區抗劈裂和抗剝裂鋼筋構造 | 54 |
| 錨固區防崩裂構造 | 55 |
| 預應力梁柱邊和外凸張拉端構造（有粘結） | 56 |
| 預應力梁圓柱與斜交柱邊外凸張拉端構造（有粘結） | 57 |
| 梁面留槽張拉端節點大樣（有粘結） | 58 |
| 預應力梁柱外側寬加腋張拉端構造（有粘結） | 59 |
| 梁寬加腋搭接張拉端構造（有粘結） | 60 |
| 預應力梁柱內固定端構造（有粘結） | 61 |
| 無粘結預應力次梁張拉端構造 | 62 |
| 板張拉端構造 | 63 |
| 板固定端構造 | 64 |
| 預應力梁端板加強配筋構造 | 64 |
| 有粘結預應力筋外凸式封錨構造 | 65 |
| 有粘結預應力筋內凹式封錨構造 | 66 |
| 無粘結預應力筋封錨構造 | 67 |
| 施工要求 | |

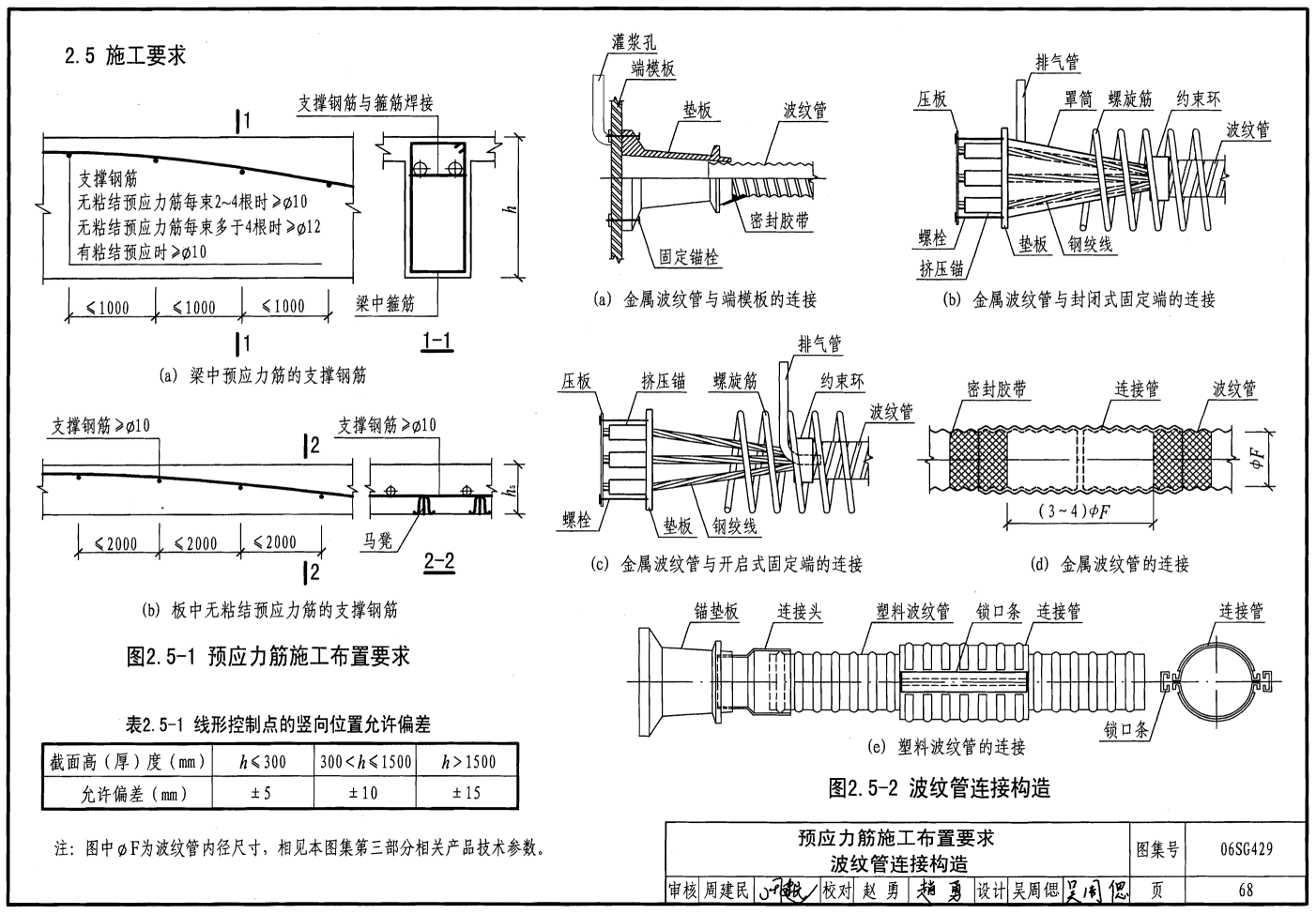

| 預應力筋施工布置要求 | 68 |
| 波紋管連接構造 | 68 |
| 灌漿孔、排氣孔及泌水孔設置 | 69 |
| 體外預應力混凝土結構構造 | |
| 體外預應力混凝土結構構造一般規定 | 70 |
| 體外預應力錨固區構造 | 70 |
| 體外預應力轉向塊構造和防腐構造 | 71 |
| 體外束錨固區防腐構造示例 | 72 |
| 體外束外套管要求 | 72 |
| 框架梁體外預應力體系布置示例 | 73 |
| 梁下部轉向塊做法示意 | 74 |
| 梁上部轉向塊做法示意 | 77 |
| 框架梁?jiǎn)胃w外預應力筋布置示例 | 79 |
| 單根體外預應力筋轉向塊做法示意 | 80 |
| 單根體外預應力筋張拉端 | 81 |
| 第三部分預應力相關產品技術參數 | |
| 預應力錨具、設備、常用預應力鋼絞線及波紋管 | |
| 預應力錨具和設備 | 82 |
| 常用預應力鋼絞線尺寸及力學性能 | 82 |
| 常用金屬波紋管和塑料波紋管規格 | 83 |
| 常用預應力鋼絞線錨具構造 | 84 |
| 常用預應力鋼絞線連接器構造 | 86 |
| 代表性預應力錨固體系 | |
| QM預應力錨固體系技術參數 | 87 |
| OVM預應力錨固體系技術參數 | 93 |
| QVM預應力錨固體系技術參數 | 98 |
| LQM預應力錨固體系技術參數 | 101 |
樣張
網友推薦
-
網友【武穴魯班建筑集團鐘威】點評：預應力工程的問世，彌補了混凝土結構和鋼結構存在的不足。本書的出版對于結構設計人員完成結構設計，指導施工單位具體施工，協助監理單位搞好監理工作，幫助質檢單位做好質檢都有一定的參考價值，希望大家會喜歡，呵呵。
-
網友【xujin82】點評：本圖集適用于抗震設計和抗震設防烈度為6~8度地區抗震等級為一~四級的框架、剪力墻、框架-剪力墻、部分框支剪力墻、框架-核心筒、板柱、板柱-框架以及板柱-剪力墻等結構的現澆后張有粘結和無粘結預應力混凝土構件。 在現今預應力技術越來越普遍的時期，這本圖集對涉及以及施工都帶來了很大的便利。
-
網友【wujiman】點評：現在的公共建筑的禮堂、大廳都有類似大跨度的預應力梁，但是該施工方法在國內并不是很普及。期待學習一下。
