06R403：鍋爐房風煙道及附件
- 圖集編號
- 06R403
- 圖集名稱
- 鍋爐房風煙道及附件
- 定價
- 26.00 元
- 開本
- 16 開
- 主編單位
- 中國航空工業規劃設計研究院
內容簡介
本圖集適用于單臺容量0.35MW-116MW(燃煤、燃?xì)?、燃?蒸汽鍋爐、熱水鍋爐的工業鍋爐房、民用鍋爐房及城鎮區域鍋爐房的風煙道及附件的安裝。
圖集主要內容：風煙道安裝圖、風煙道加固肋配置與焊接；給出冷風道、熱風道、矩型風道選用規格及材料表、法蘭規格與材料表及安裝；風煙道零件配置與焊接，風煙道零件給出擴散管、90°、45°等焊接彎頭配置表及焊接圖；部件有人孔、風門、蝶閥、煙道閘門、防爆門、補償器；風煙道附件設備包括：煙囪消聲器、鼓風機消聲器、引風機隔聲箱、組合式不銹鋼煙囪、風帽及防雨裝置。
圖集以圖＋表的形式編制了上述內容，實用性強，范圍廣，規范了鍋爐房風煙道的設計，給施工安裝帶來方便
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 風煙道、法蘭規格與材料 | |

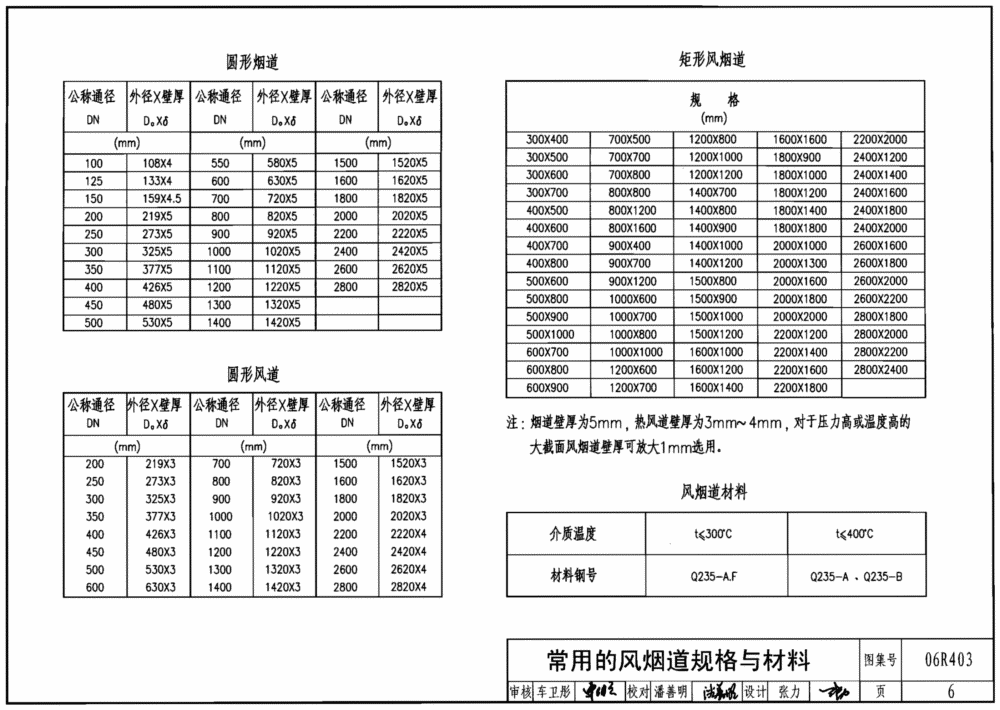

| 常用的風煙道規格與材料 | 6 |
| 圓形法蘭DN100～2800 | 7 |
| 圓形法蘭連接件DN100～2800 | 8 |
| 矩形法蘭300x400～1400x900 | 9 |
| 矩形法蘭1400x1000～2800x2400 | 10 |
| 矩形法蘭連接件300x400～2800x2400 | 11 |
| 風煙道、法蘭裝配焊接詳圖 | 12 |
| 風煙道加固肋配置與焊接 | |
| 圓形風煙道橫向加固肋配置與焊接圖 | 13 |
| 矩形、異形風煙道橫向加固肋裝配焊接詳圖 | 14 |
| 矩形風煙道內撐桿安裝焊接詳圖 | 15 |
| 矩形冷風道（δ＝3mm，t≤100℃）橫向加固肋配置圖 300x700～1500x1200 | 16 |
| 矩形冷風道（δ＝3mm，t≤100℃）橫向加固肋配置圖1600x1000～2400x2000 | 17 |
| 矩形冷風道（δ＝3mm、4mm，t≤100℃）橫向加固肋配置圖1600x1600～2800X2400 | 18 |
| 矩形冷風道（δ＝4mm，t≤100℃）橫向加固肋配置圖500x900～1500X1200 | 19 |
| 矩形冷風道（δ＝4mm，t≤100℃）橫向加固肋配置圖1600x1000～2400x2000 | 20 |
| 矩形熱風道（δ＝3mm，t≤250℃）橫向加固肋配置圖300x700～1500x1200 | 21 |
| 矩形熱風道（δ＝3mm，t≤250℃）橫向加固肋配置圖1600x1000～2800x2400 | 22 |
| 矩形煙道（δ＝5mm，t≤200℃）橫向加固肋配置圖1000x1000～1500X1200 | 23 |
| 矩形煙道（δ＝5mm，t≤200℃）橫向加固肋配置圖1600x1000～2800x2400 | 24 |
| 風煙道零件 | |
| 風煙道擴散管500x400～2800x2400 | 25 |
| 圓形風煙道90°焊接彎頭DN200～2800 | 26 |
| 圓形風煙道45°焊接彎頭DN200～2800 | 27 |
| 圓形風煙道67°30′焊接彎頭DN200～2800 | 28 |
| 直角匯流三通管 | 29 |
| 風煙道部件 | |
| 矩形焊制人孔500x600 | 30 |
| 圓形焊制人孔Φ500 | 30 |
| 橢圓人孔300x400 | 31 |
| 煙道除灰孔300x300 | 32 |
| 圓風門DN100～1400 | 33 |
| 方風門（單軸）300x400～500x1000 | 34 |
| 圓形關閉型擋板風門DN500～2800 | 35 |
| 方形關閉型擋板風門600x700～2800x2400 | 36 |
| 風煙道蝶閥（手動式）DN200～1000 | 37 |
| 風煙道蝶閥（拉鏈?zhǔn)剑〥N300～1000 | 38 |
| 風煙道蝶閥（電動式）DN300～1000 | 39 |
| 手動式煙道閘門（適用于4t/h～35t/h鍋爐） | 40 |
| 膜板防爆門DN200～500 | 41 |
| 煙道排水水封裝置DN150 | 41 |
| 重力防爆門DN200～1000 | 42 |
| 抽風控制器Φ300～810 | 43 |
| 圓形單波補償器DN200～2800 | 44 |
| 圓形雙波補償器DN200～2800 | 45 |
| 矩形單波補償器300x400～900x1200 | 46 |
| 矩形單波補償器1000x600～2800x2400 | 47 |
| 矩形雙波補償器300x400～900x1200 | 48 |
| 矩形雙波補償器1000x600～2800x2400 | 49 |
| JBS特殊圓角形單波補償器600x600～2800x2200 | 50 |
| JBS特殊圓角形雙波補償器600x600～2800x2200 | 51 |
| 非金屬織物補償器 | 52 |
| 防腐雙導流筒非金屬圓形補償器DN100～3600 | 53 |
| 防腐雙導流筒非金屬方形補償器400x200～3000x2500 | 54 |
| G/Y 4-73-11 12#～28#風機進口風箱（90°） | 55 |
| G/Y 4-73-11 12#～28#風機進口風箱（75°） | 56 |
| G/Y 4-73-11 12#～28#風機進口風箱（60°） | 57 |
| 風煙道附屬設備 | |
| 煙囪消聲器（圓形、方形、排煙溫度250℃）（適用于1t/h～20t/h鍋爐） | 58 |
| 煙囪消聲器（圓形、方形、排煙溫度180℃）（適用于1t/h～20t/h鍋爐） | 59 |
| 燃燒器風機隔聲罩（適用于1t/h～20t/h 鍋爐） | 60 |
| 鼓風機進口消聲器（適用于4-72型風機） | 61 |
| 鼓風機出口消聲器（適用于4-72型風機） | 62 |
| 引風機消聲隔聲箱 | 63 |
| 組合式不銹鋼煙囪DN150～1200 | 64 |
| 自力式三叉形排氣風帽Φ75～800 | 65 |
| 圓傘形風帽Φ200～1250 | 66 |
| 煙囪穿屋面（蓋板）防雨裝置DN200～800 | 67 |
| 風煙道與土建砌體接口圖 | 68 |
| 風煙道檢測孔DN80 | 69 |
| 鼓風機進口安全網裝置 | 70 |
樣張
