06J902-1：醫療建筑 門、窗、隔斷、防X射線構造
- 圖集編號
- 06J902-1
- 圖集名稱
- 醫療建筑 門、窗、隔斷、防X射線構造
- 定價
- 77.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
- 北京清水愛派建筑設計有限公司
- 中國中元國際工程公司
內容簡介
適用于醫療建筑中的室內用門、窗、隔斷、及欄桿（板）等部位及X射線檢查室機房防護設施的相關構造。
圖集主要包括：門：適用于醫療建筑內的病房、辦公室、門診室、手術室、藥房以及庫房等房間用的平開門、推拉門以及手術室用自動推拉門的選用樣式及安裝構造。窗：常用、醫用觀察窗、傳遞窗、屏蔽窗、防射線窗等的及安裝構造。隔斷：采用隔斷和監護病房、嬰兒病房、兒科病房、化驗室的隔斷；適用于辦公室、門診室、監護病房、掛號室的三種不同厚度的裝配式隔墻的組合樣式及安裝構造；X射線防護鉛簾、X射線防護鉛屏風、卷簾、活動屏風的組合樣式及安裝節點。欄桿/欄板：針對醫院建筑中樓梯及休息平臺等處的欄桿/欄板安裝構造。
備注
代替04J902-1
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 5 |
| 自動門應用實例照片 | 9 |
| 裝配式隔斷應用實例照片 | 10 |
| HPL護墻板應用實例照片 | 12 |
| X射線檢查室及防護門窗實例 | 13 |
| 平開門 | |

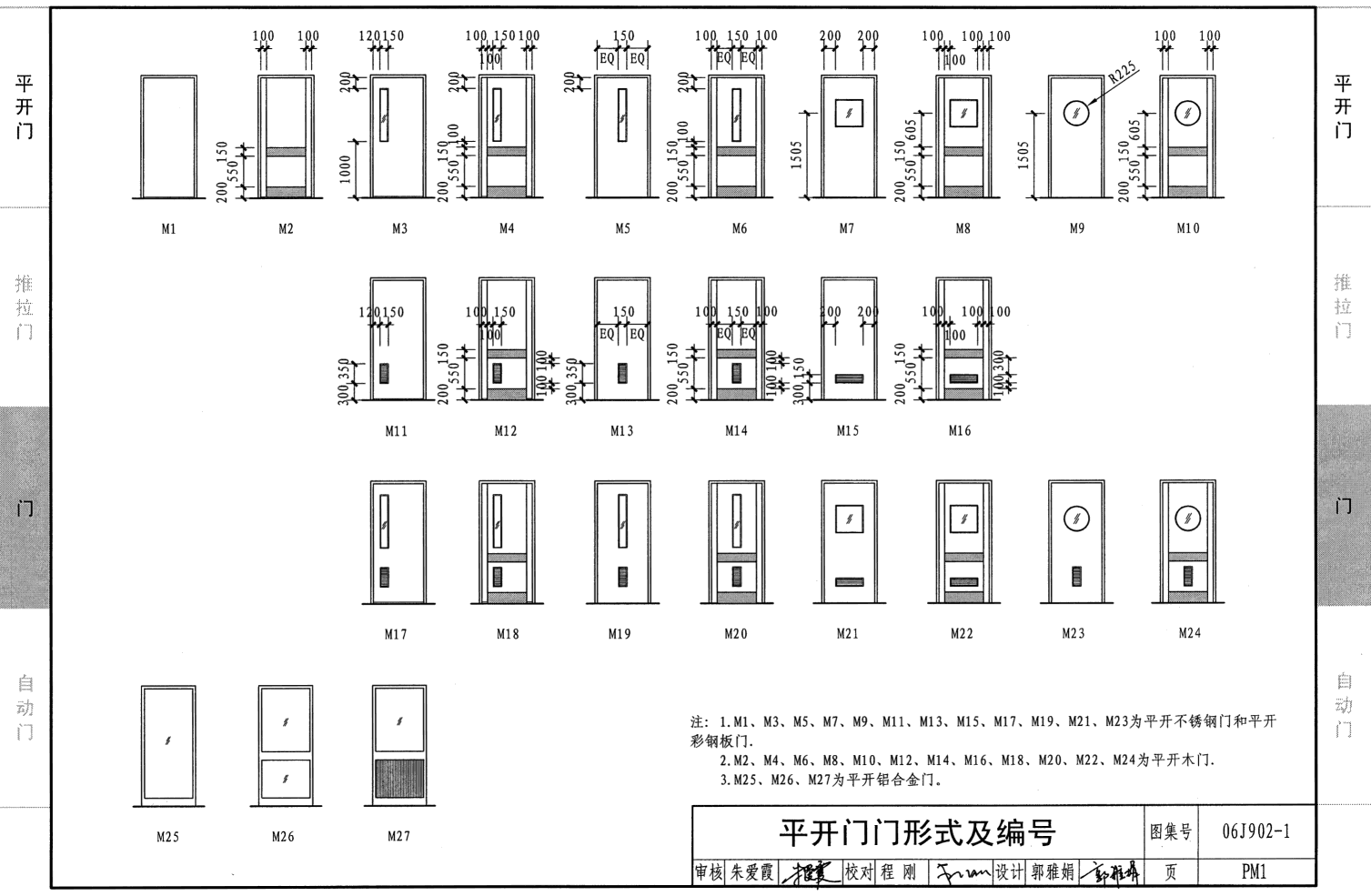

| 平開門門形式及編號 | PM1 |

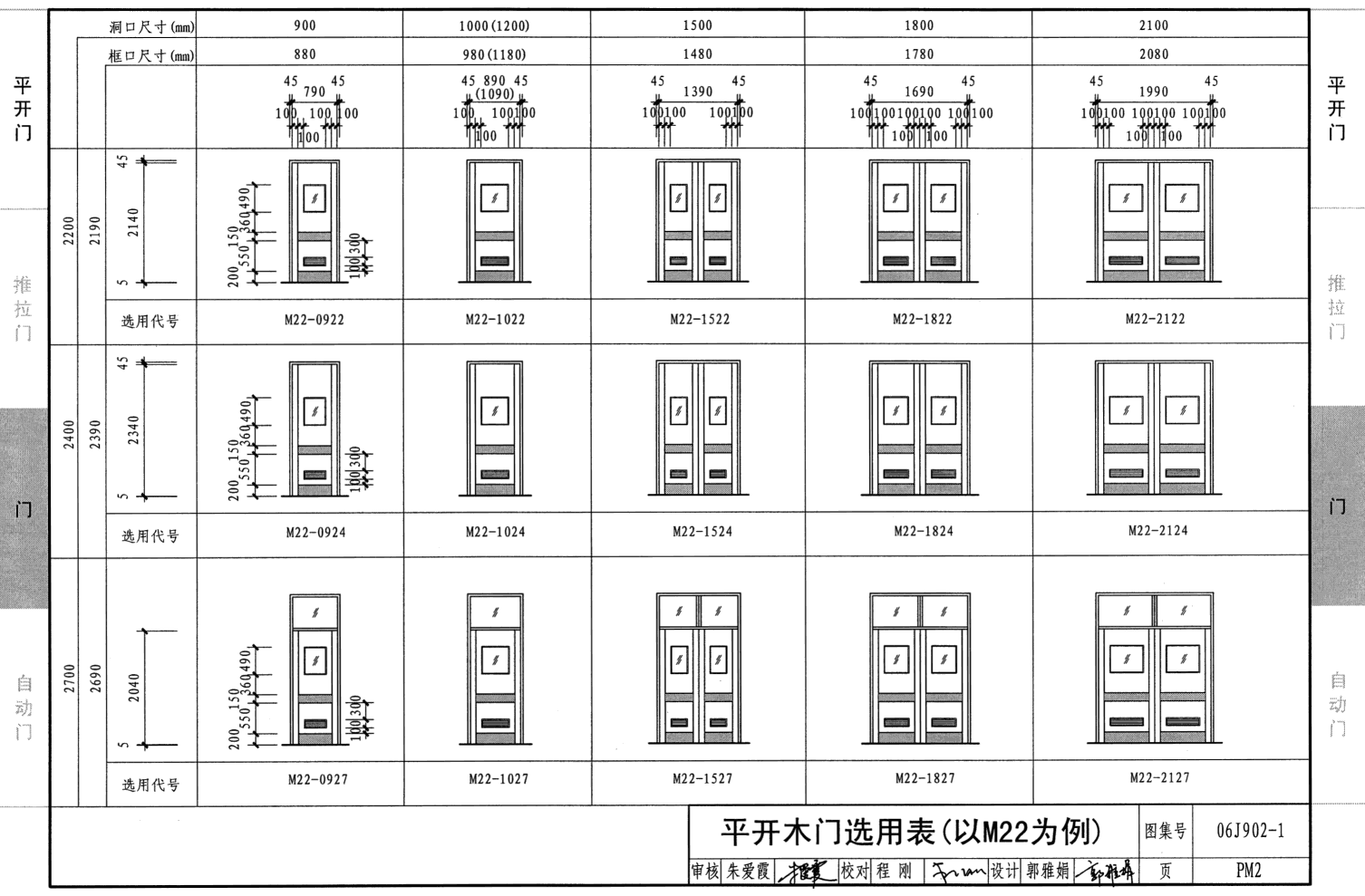

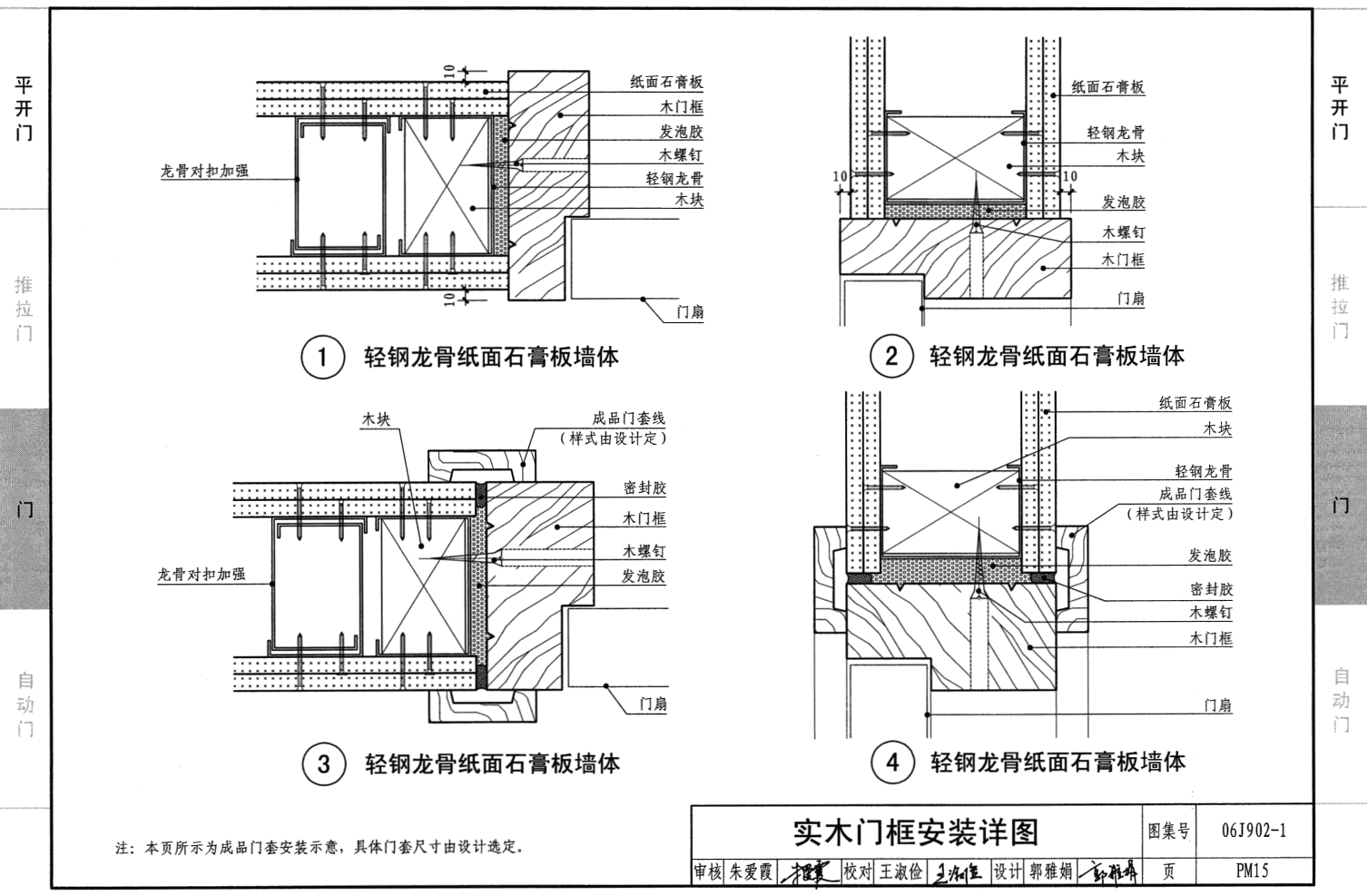

| 平開木門選用表（以M22為例） | PM2 |
| 平開不銹鋼門、彩鋼板門選用表（以M21為例） | PM3 |
| 平開鋁合金門選用表 | PM4 |
| 平開木門節點詳圖 | PM6 |
| 平開不銹鋼門節點詳圖 | PM8 |
| 平開彩鋼板門節點詳圖 | PM10 |
| 平開彩鋼板飾面隔聲門節點詳圖 | PM11 |
| 平開鋁合金門節點詳圖 | PM12 |
| 實木門框安裝詳圖 | PM13 |
| 成品金屬門框安裝詳圖 | PM16 |
| 鋁合金門框安裝詳圖 | PM19 |
| 半自動平開門合頁（鉸鏈）安裝圖 | PM20 |
| 推拉門 | |
| 外掛明裝推拉門選用表 | TM1 |
| 暗裝推拉門選用表 | TM2 |
| 明裝推拉門選用表 | TM3 |
| 外掛明裝單扇推拉木門節點詳圖 | TM5 |
| 外掛明裝雙扇推拉木門節點詳圖 | TM6 |
| 暗裝單扇推拉木門節點詳圖 | TM7 |
| 暗裝雙扇推拉木門節點詳圖 | TM8 |
| 明裝單扇推拉木門節點詳圖 | TM9 |
| 明裝雙扇推拉木門節點詳圖 | TM10 |
| 推拉木門導向軸構造圖 | TM11 |
| 外掛明裝推拉鋼門節點詳圖 | TM12 |
| 暗裝推拉鋼門節點詳圖 | TM13 |
| 推拉鋼門節點詳圖 | TM14 |
| 推拉鋁合金門選用表 | TM15 |
| 推拉鋁合金門節點詳圖 | TM17 |
| 推拉自動門布置示意圖 | TM19 |
| 外掛明裝推拉自動感應門索引圖 | TM20 |
| 外掛明裝推拉自動感應門節點詳圖 | TM21 |
| 暗裝推拉自動感應門索引圖 | TM22 |
| 暗裝推拉自動感應門節點詳圖 | TM23 |
| 外掛明裝半自動推拉門索引圖 | TM24 |
| 外掛明裝半自動推拉門節點詳圖 | TM26 |
| 外掛明裝水平式半自動推拉門安裝圖 | TM29 |
| 外掛明裝傾斜式半自動推拉門安裝圖 | TM30 |
| 觀察窗 | |
| 觀察窗選用表 | C1 |
| MC木觀察窗節點詳圖 | C2 |
| LC鋁合金觀察窗節點詳圖 | C3 |
| SC塑料觀察窗節點詳圖 | C4 |
| BC不銹鋼飾面觀察窗節點詳圖 | C5 |
| CC彩鋼觀察窗節點詳圖 | C6 |
| 傳遞窗 | |
| 木傳遞窗節點詳圖 | C7 |
| 不銹鋼傳遞窗節點詳圖 | C8 |
| 鋁合金傳遞窗節點詳圖 | C9 |
| 彩鋼板傳遞窗節點詳圖 | C10 |
| 半開敞式木傳遞窗節點詳圖 | C11 |
| 電磁屏蔽窗 | |
| 電磁屏蔽窗節點詳圖 | C12 |
| 病房隔斷 | |
| 監護病房、兒科病房隔斷選用表 | G1 |
| 監護病房、兒科病房帶門隔斷選用表 | G3 |
| 木隔斷節點詳圖 | G4 |
| 鋁合金隔斷節點詳圖 | G5 |
| 塑料隔斷節點詳圖 | G6 |
| 不銹鋼板飾面隔斷節點詳圖 | G7 |
| 木隔斷、鋁合金隔斷與墻體連接構造 | G8 |
| 塑料隔斷、不銹鋼板飾面隔斷與墻體連接構造 | G9 |
| 采血隔斷 | |
| 采血（座式）隔斷選用表 | G10 |
| 采血（臥式）隔斷選用表 | G12 |
| MG3木隔斷節點詳圖 | G13 |
| LG3鋁合金隔斷節點詳圖 | G14 |
| SG3塑料隔斷節點詳圖 | G15 |
| BG3不銹鋼板飾面隔斷節點詳圖 | G16 |
| MG4木隔斷節點詳圖 | G17 |
| LG4鋁合金隔斷節點詳圖 | G19 |
| SG4塑料隔斷節點詳圖 | G20 |
| BG4不銹鋼板飾面隔斷節點詳圖 | G21 |
| 嬰兒病房及化驗室隔斷 | |
| 嬰兒病房及化驗室隔斷選用表 | G22 |
| MG5木隔斷節點詳圖 | G24 |
| LG5鋁合金隔斷節點詳圖 | G25 |
| SG5塑料隔斷節點詳圖 | G26 |
| BG5不銹鋼板飾面隔斷節點詳圖 | G27 |
| 裝配式隔斷 | |
| 裝配式隔斷設計說明 | G28 |
| SW型隔斷選用表 | G30 |

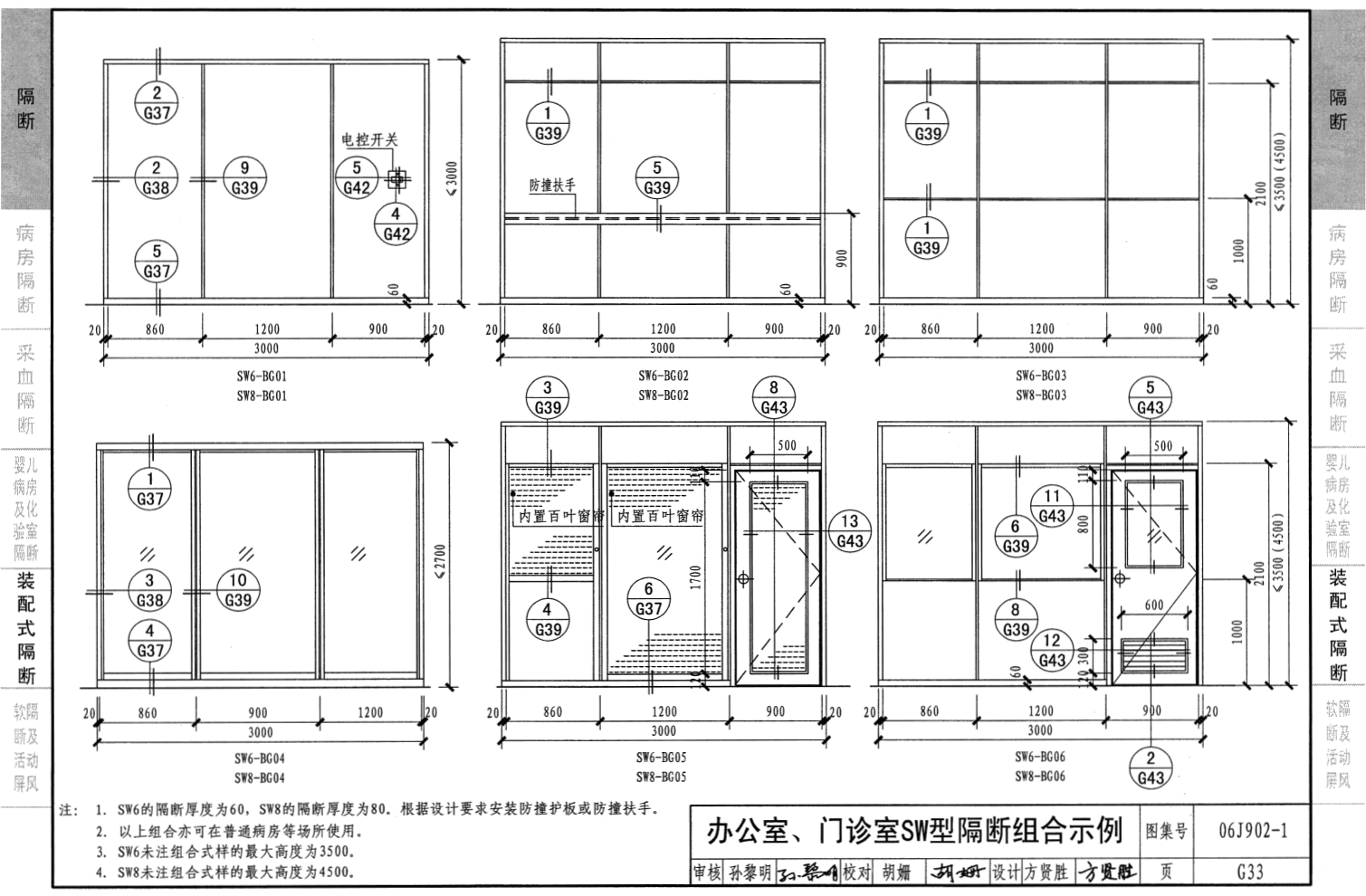

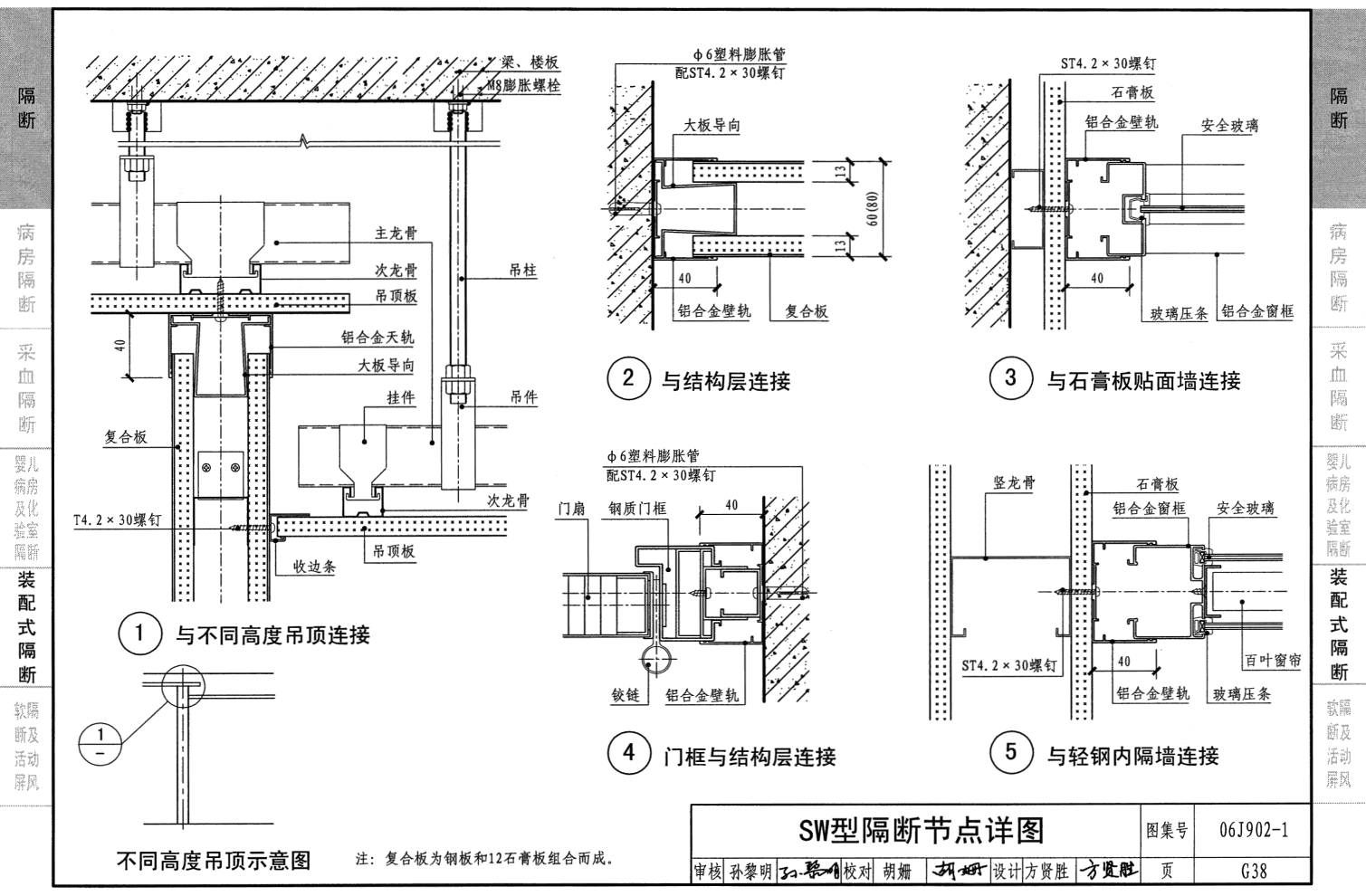

| 辦公室、門診室SW型隔斷組合示例 | G33 |
| 監護病房SW型隔斷組合示例 | G35 |
| 掛號室SW型隔斷組合示例 | G36 |
| SW型隔斷節點詳圖 | G37 |
| EX型隔斷選用表 | G44 |
| 辦公室、門診室EX隔斷組合示例 | G46 |
| 監護病房EX型隔斷組合示例 | G48 |
| 掛號室EX型隔斷組合示例 | G49 |
| EX型隔斷節點詳圖 | G50 |
| PL型隔斷選用表 | G54 |
| 辦公室、門診室PL型隔斷組合示例 | G56 |
| 監護病房PL型隔斷組合示例 | G58 |
| 掛號室PL型隔斷組合示例 | G59 |
| 軟隔斷及活動屏風 | |
| PL型隔斷節點詳圖 | G60 |
| 軟簾隔斷平面示意及配件詳圖 | G64 |
| 活動屏風樣式 | G65 |
| 欄桿（板） | |
| 欄桿、欄板設計選用說明 | LG1 |
| 欄桿1詳圖 | LG2 |
| 欄桿2詳圖 | LG3 |
| 欄桿3詳圖 | LG4 |
| 欄桿4詳圖 | LG5 |
| 欄桿5詳圖 | LG6 |
| 欄桿預埋件詳圖 | LG7 |
| 護墻板 | |
| HPL護墻板設計選用說明 | H1 |
| HPL護墻板索引圖 | H2 |
| HPL護墻板立面示例圖 | H3 |
| HPL護墻板立面及拼接示意 | H5 |
| HPL護墻板干掛構造做法 | H6 |
| HPL護墻板干掛收口做法 | H8 |
| HPL護墻板粘結收口做法 | H9 |
| 干掛HPL護墻板與吊頂連接構造 | H13 |
| 干掛HPL護墻板與踢腳連接構造 | H14 |
| 粘接HPL護墻板與吊頂、踢腳連接構造 | H15 |
| HPL護墻板干掛陰角做法 | H16 |
| HPL護墻板干掛陽角做法 | H18 |
| HPL護墻板粘接陽角做法 | H19 |
| HPL護墻板與消火栓箱、窗洞、管道豎井連接構造 | H21 |
| 玻纖強化塑料板 | |
| 玻纖強化塑料板墻面工程做法 | S1 |
| 玻纖強化塑料板吊頂工程做法 | S2 |
| 玻纖強化塑料板型能表 | S3 |
| 玻纖強化塑料板配套件 | S4 |
| 玻纖強化塑料板與吊頂連接構造 | S5 |
| 玻纖強化塑料板拼縫、陽角、陰角連接構造 | S6 |
| 玻纖強化塑料板與踢腳連接構造 | S7 |
| 防X射線構造 | |
| X射線檢查室設計選用說明 | X1 |
| 木質鉛復合板防護墻 | |
| 木質鉛復合板防輻射體系設計選用說明 | X3 |

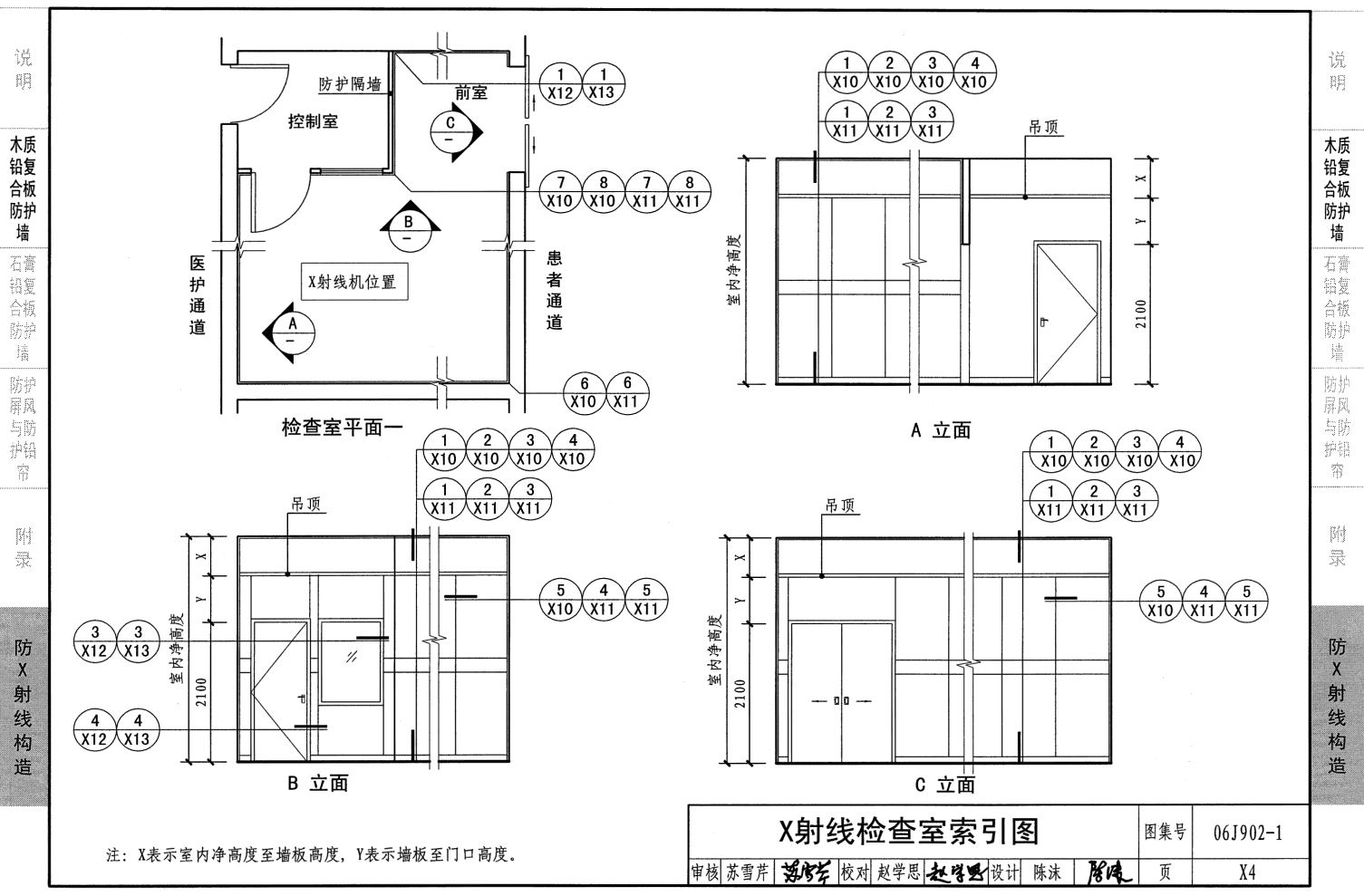

| X射線檢查室索引圖 | X4 |

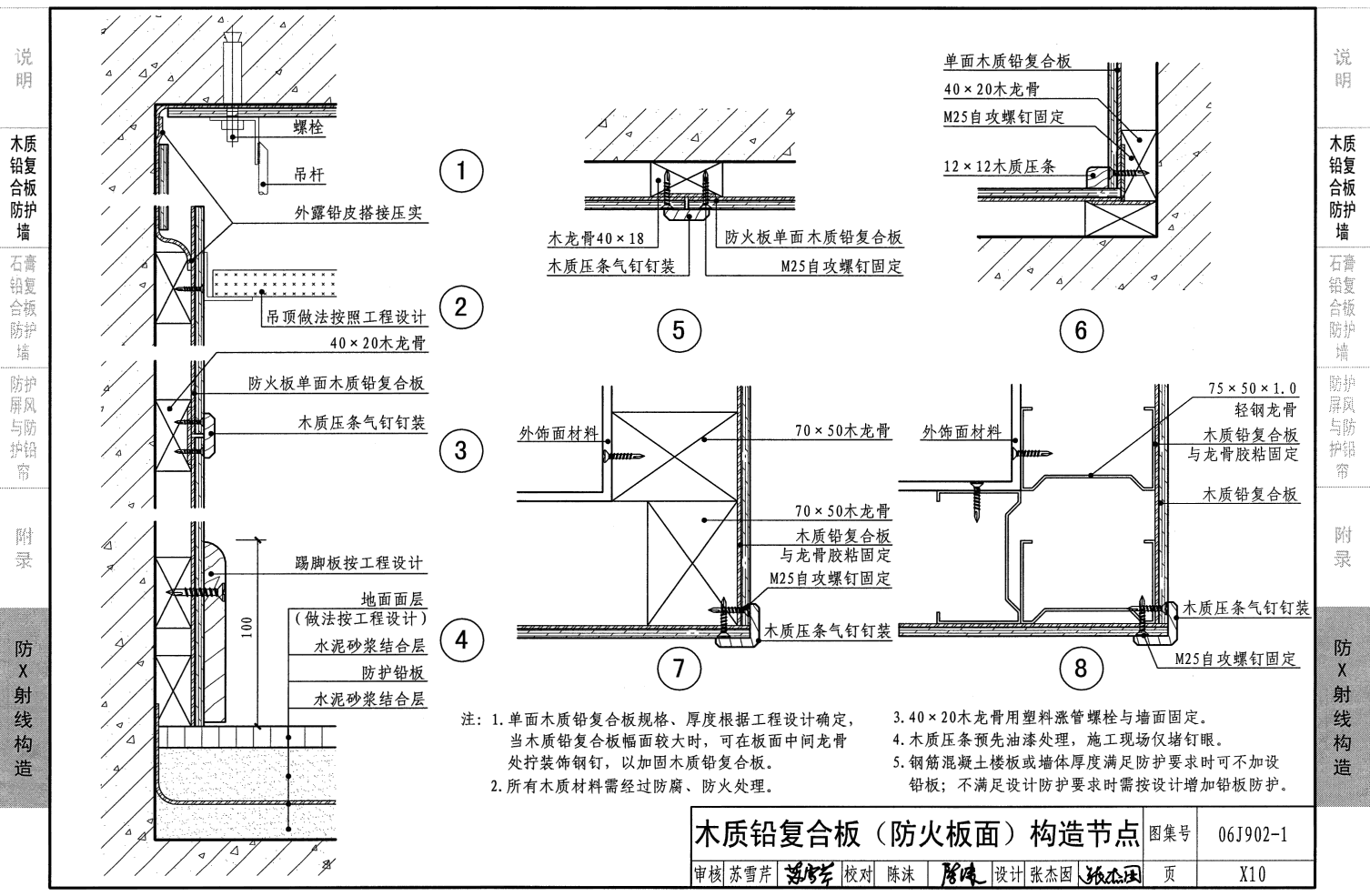

| 木質鉛復合板（防火板面）構造節點 | X10 |
| 木質鉛復合板（鋁塑板面）構造節點 | X11 |
| 木龍骨隔墻木質鉛復合板構造節點 | X12 |
| 輕鋼龍骨隔墻木質鉛復合板構造節點 | X13 |
| X射線檢查室?guī)Т傲练雷o(hù)門詳圖 | X14 |
| X射線檢查室平開防護門詳圖 | X16 |
| X射線檢查室手動推拉門詳圖 | X19 |
| X射線檢查室電動推拉門詳圖 | X20 |
| 鋼木平開防護門索引圖 | X21 |
| 鋼木平開防護門節點詳圖 | X22 |
| 手動鋼質防X射線屏蔽門 | X24 |
| X射線檢查室觀察窗 | X25 |
| X射線檢查室外墻防護窗 | X26 |
| 石膏鉛復合板防護墻 | |
| 石膏鉛復合板防輻射體系設計選用說明 | X27 |
| 石膏鉛復合板用輕鋼龍骨構配件 | X28 |
| 石膏鉛復合板墻選用數據 | X29 |
| 石膏鉛復合板吊頂技術數據 | X30 |
| 石膏鉛復合板吊頂構造節點 | X31 |
| 石膏鉛復合板隔墻構造節點 | X32 |
| 石膏鉛復合板貼面墻構造節點 | X34 |
| 成品平開防護門安裝節點 | X37 |
| 成品觀察窗安裝節點 | X38 |
| 防護屏風與防護鉛簾 | |
| 防X射線移動鉛屏風 | X39 |
| 木質防護鉛屏風構造節點 | X40 |
| 附錄 | |
| 建筑材料與鉛板防護當量關系換算表 | X41 |
樣張
