06D401-4：潔凈環境電氣設備安裝
- 圖集編號
- 06D401-4
- 圖集名稱
- 潔凈環境電氣設備安裝
- 定價
- 24.00 元
- 開本
- 16 開
- 主編單位
- 中國電子工程設計院
內容簡介
本圖集適用于電子、光纖、精密機械、信息等工程潔凈環境下電氣設備和線路安裝。對于制藥、生物、食品等行業的潔凈場所可參考執行，但必須執行相關規范。圖集主要內容：潔凈區域電氣設備和照明燈具安裝及探測器、傳感器、揚聲器、攝像機的安裝；潔凈環境管線、橋架、母線的安裝；密封做法及防靜電的做法。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 潔凈室上、下夾層電氣配線示意圖(一) | 6 |
| 潔凈室上、下夾層電氣配線示意圖(二) | 7 |
| 落地式電氣柜在金屬架空地板上安裝 | 8 |
| 落地式電氣柜在金屬架空地板上安裝零件圖 | 9 |

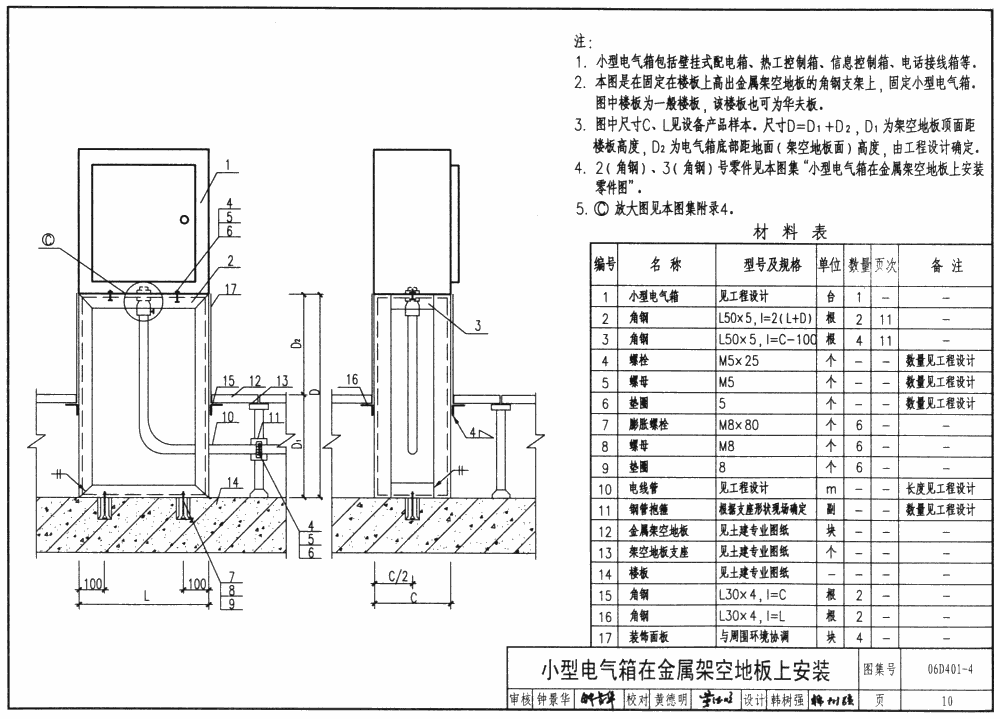

| 小型電氣箱在金屬架空地板上安裝 | 10 |
| 小型電氣箱在金屬架空地板上安裝零件圖 | 11 |
| 多臺落地式電氣箱(柜)在潔凈環境明裝 | 12 |
| 多臺落地式電氣箱(柜)在潔凈環境暗裝 | 13 |
| 電氣箱在金屬壁板隔墻上安裝 | 14 |
| 電氣箱在金屬壁板隔墻上安裝零件圖 | 15 |
| 電氣箱嵌入輕鋼龍骨隔墻安裝(一) | 16 |
| 電氣箱嵌入輕鋼龍骨隔墻安裝(二) | 17 |
| 電氣箱嵌入輕鋼龍骨隔墻安裝(三) | 18 |
| 壁掛式電氣箱在金屬壁板上明裝 | 19 |
| 金屬壁板隔墻預埋線槽安裝圖(一) | 20 |
| 金屬壁板隔墻預埋線槽安裝圖(二) | 21 |
| 利用金屬壁板預埋線槽出線口安裝小型電器示例 | 22 |
| 利用金屬壁板預埋線槽和C型鋼安裝小型電氣箱 | 23 |
| 插座箱在華夫板上安裝 | 24 |
| 接線盒在輕鋼龍骨隔墻上暗裝 | 25 |
| 輕鋼龍骨隔墻上接線盒防火、隔離的一般做法 | 26 |
| 嵌入式燈具在輕鋼龍骨吊頂上安裝 | 27 |

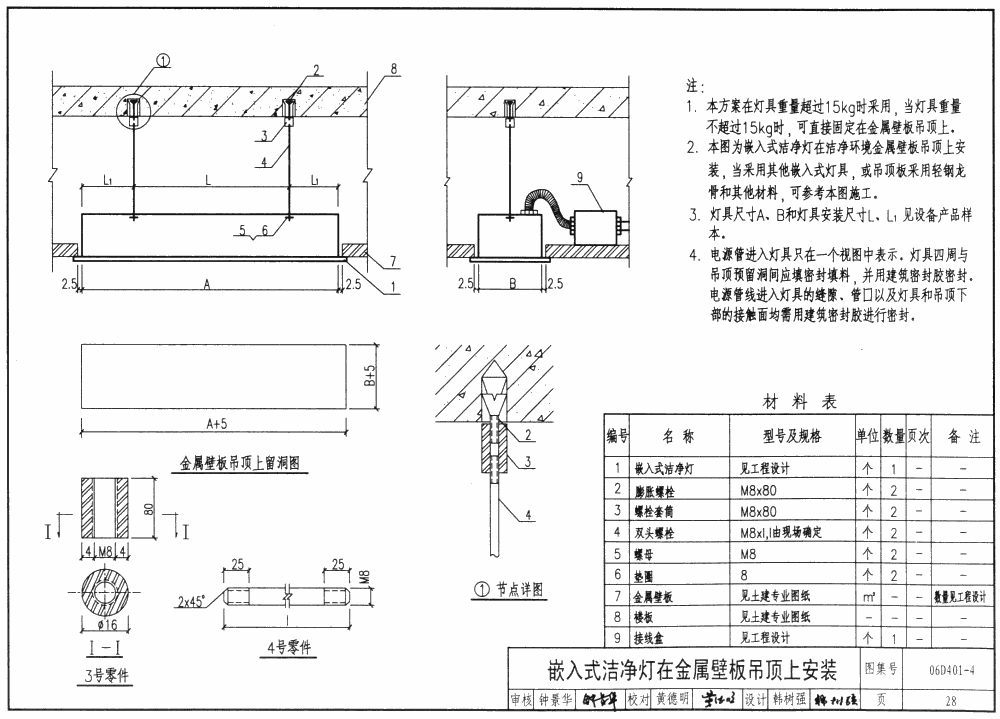

| 嵌入式潔凈燈在金屬壁板吊頂上安裝 | 28 |
| 三角型熒光燈在輕鋼龍骨吊頂上吸頂安裝 | 29 |
| 三角型熒光燈在金屬壁板吊頂上吸頂安裝 | 30 |
| 淚珠燈在潔凈室高效過濾器金屬框架上安裝 | 31 |
| 揚聲器箱在吊頂上嵌入安裝 | 32 |
| 揚聲器箱在隔墻上安裝 | 33 |
| 探測器、壓差傳感器在潔凈環境安裝示意圖 | 34 |
| 攝像機在金屬壁板隔墻和吊頂上安裝示意圖 | 35 |
| 保護式母線在輕鋼龍骨隔墻上明裝 | 36 |
| 保護式母線在輕鋼龍骨吊頂下吊裝 | 37 |
| 組合式電柱安裝示意圖 | 38 |
| 組合式電氣線槽安裝示意圖 | 39 |
| 電線管在輕鋼龍骨隔墻上明裝 | 40 |
| 電線管在輕鋼龍骨隔墻上暗裝 | 41 |
| 電線管穿金屬壁板隔墻安裝圖 | 42 |
| 管道穿金屬壁板吊頂安裝圖 | 43 |
| 管道穿金屬壁板隔墻安裝圖 | 44 |
| 電纜穿架空地板安裝圖 | 45 |
| 電纜穿金屬壁板隔墻安裝示意圖 | 46 |
| 電纜穿金屬壁板隔墻安裝零件圖 | 47 |
| 封閉式母線穿金屬壁板隔墻封堵安裝 | 48 |
| 電纜橋架穿金屬壁板隔墻封堵安裝 | 49 |
| 金屬線槽穿金屬壁板隔墻封堵安裝 | 50 |
| 管道滑動支座、固定支座防靜電接地安裝圖 | 51 |
| 吊架管道防靜電接地安裝圖 | 52 |
| 管道閥門、接頭跨接線及軟管道防靜電接地安裝圖 | 53 |

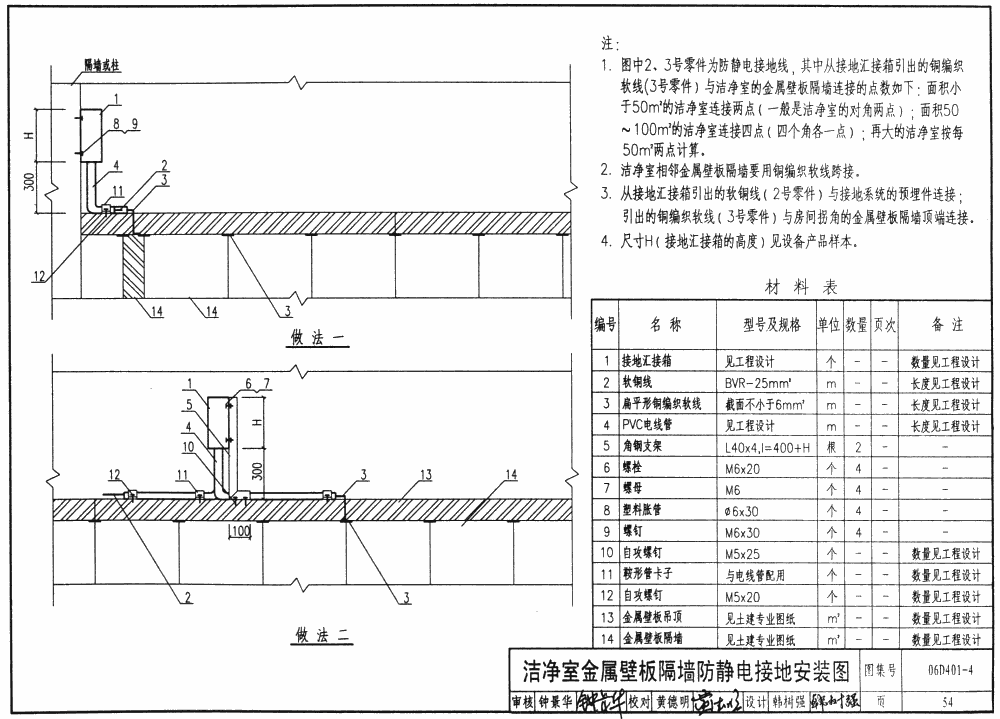

| 潔凈室金屬壁板隔墻防靜電接地安裝圖 | 54 |
| 防靜電地板的接地安裝 | 55 |
| 活動地板防靜電地面的接地安裝 | 56 |
| 接地線在輕鋼龍骨隔墻上安裝 | 57 |
| 附錄 | |
| 附錄1：輕鋼龍骨隔墻留洞構造 | 58 |
| 附錄2：輕鋼龍骨吊頂留洞構造(一) | 59 |
| 附錄3：輕鋼龍骨吊頂留洞構造(二) | 60 |
| 附錄4：(A)、(C)放大圖 | 61 |
| 附錄5：(B)放大圖 | 62 |
樣張
網友推薦
-
網友【ningjing0222】點評：對特殊場所，如潔凈廠房等設計非常有幫助，去年設計的一個項目就曾大量參考了該圖紙，非常不錯。
-
網友【黃淑芬】點評：我很喜歡的圖集，通過看圖集和工作的一些總結，我意識到：潔凈區內的用電設備包括工藝和空調設備等 一般都要求就地控制，雖然大部分用電設備都帶有配套控制設備，但是進入潔凈區的每一配電線路均應設置切斷裝置；規范要求潔凈區的配電設備，應選擇不易積塵，便于擦試，外殼不易銹蝕的小型暗裝配電箱或插座箱，因此一般在每個生產間設置一個小型掛墻式暗裝配電箱。從小型配電箱再分配電至生產間內的各用電設備。這樣既便于檢修，又能提高用電平安性。 在圖集里面，這些應該注意的地方都有了很好的體現。
-
網友【xuyi921】點評：很實際也很實用，對設計和施工中能遇到的一些問題給予了很好的解答，確實是本難得的一本好書，頂一下!!
