06CG04：鋼結構設計示例－單層工業廠房（參考圖集）
- 圖集編號
- 06CG04
- 圖集名稱
- 鋼結構設計示例－單層工業廠房（參考圖集）
- 定價
- 78.00 元
- 開本
- 4 開
- 主編單位
- 中冶京誠工程技術有限公司
內容簡介
本圖集是冶金行業單層鋼結構廠房工程設計示例，其設計制圖深度和表示方法均按該行業鋼結構設計的習慣做法進行設計，當工程設計實例無法選用標準圖時，可參考本圖集設計示例中的布置圖、剖面圖、構件圖及節點圖進行工程的鋼結構設計。本設計示例為抗震設防烈度7度，基本地震加速度為0.15g地區，設計地震分組為第一組，抗震設防類別為丙類，場地類別為Ⅲ類，結構安全等級為二級，耐火等級為二級的室內正常環境的封閉式、干燥、無侵蝕作用的房屋。
目錄
| 目 錄 | 1 |
|---|---|
| 總說明 | 2 |

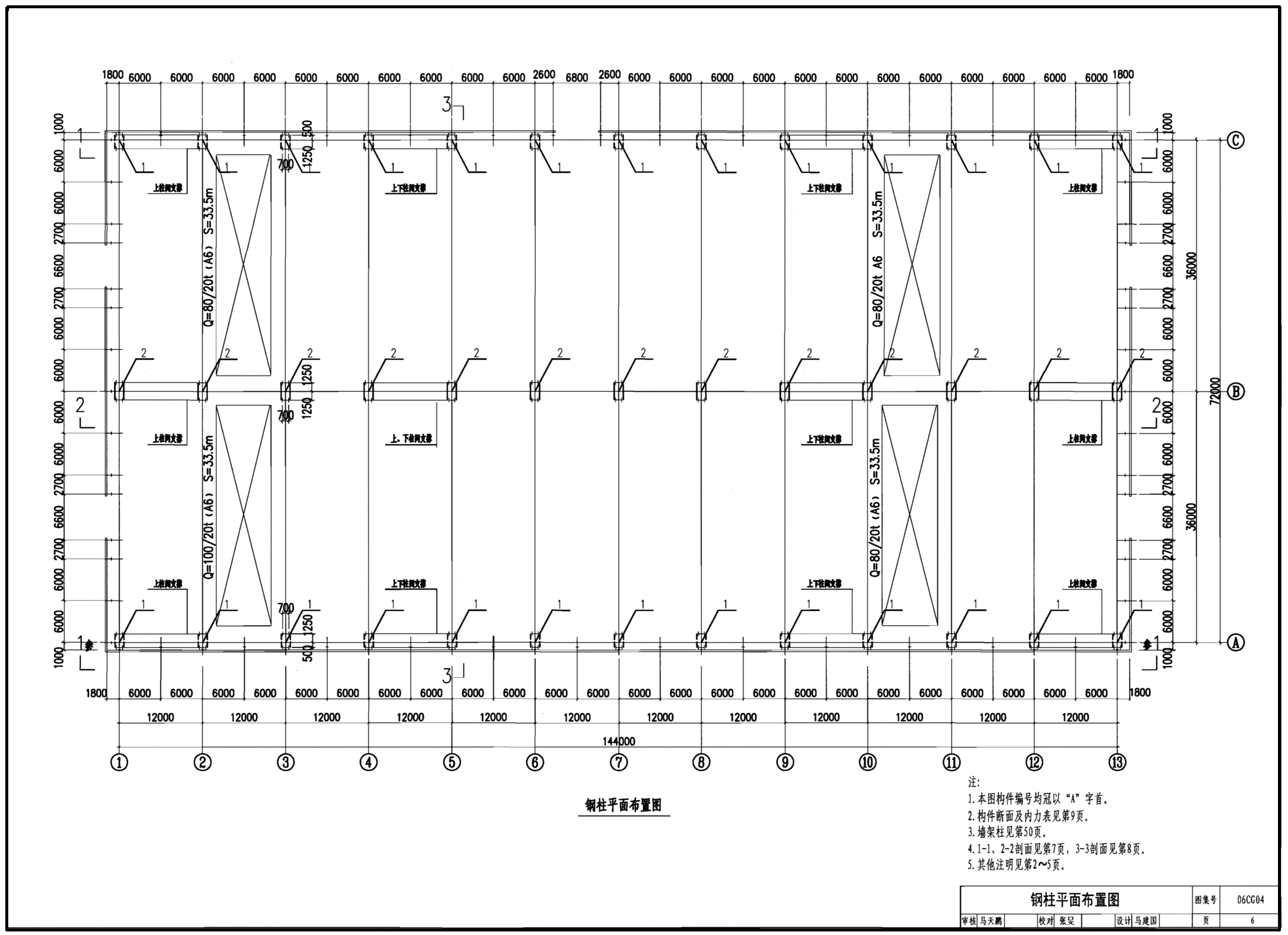

| 鋼柱平面布置圖 | 6 |
| 鋼柱系統剖面圖（一） | 7 |
| 鋼柱系統剖面圖（二） | 8 |
| 鋼柱系統剖面圖（三） | 9 |

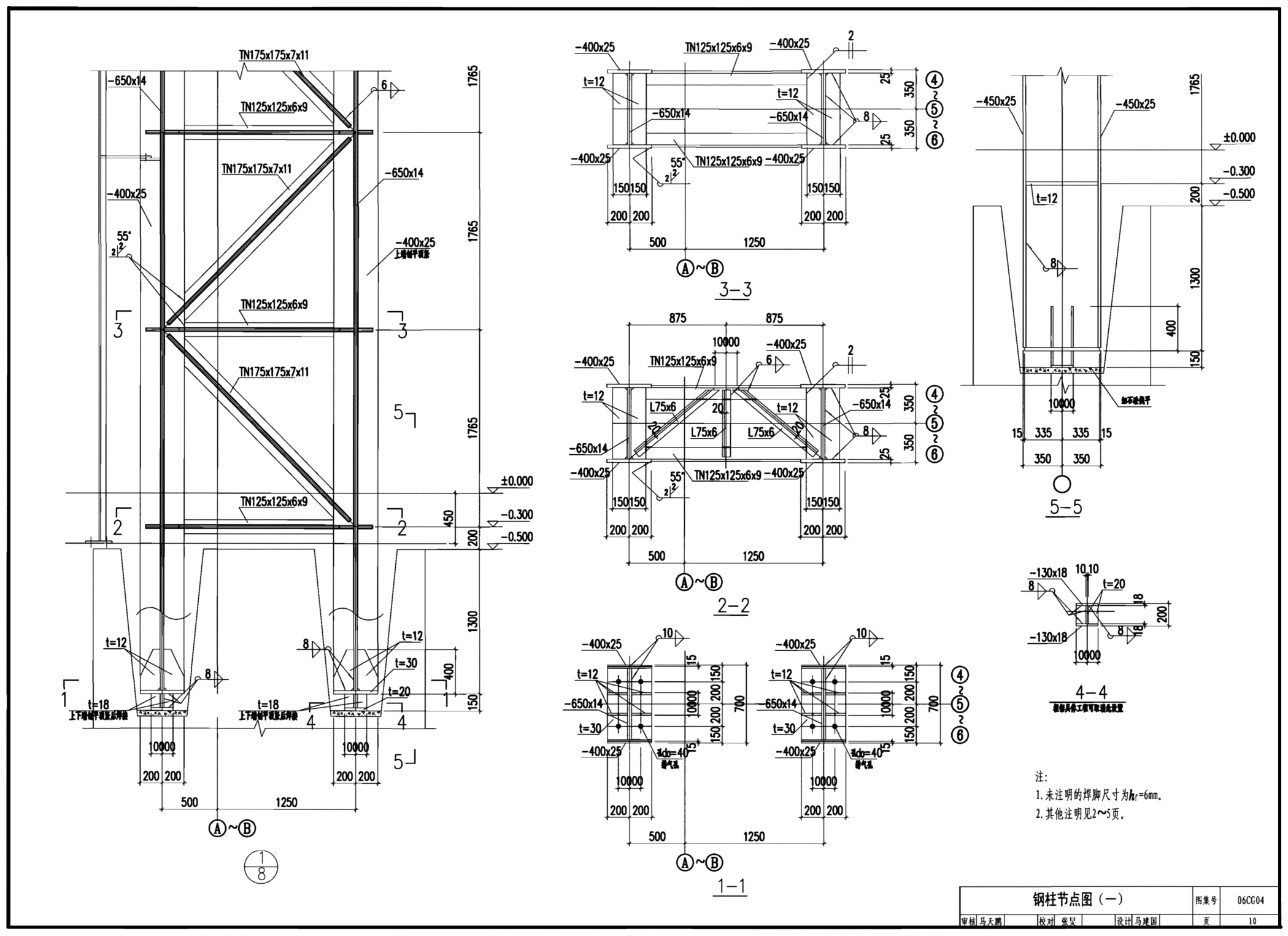

| 鋼柱節點圖（一） | 10 |
| 鋼柱節點圖（二） | 11 |
| 鋼柱節點圖（三） | 12 |
| 鋼柱節點圖（四） | 13 |
| 鋼柱節點圖（五） | 14 |
| 鋼柱節點圖（六） | 15 |
| 鋼柱節點圖（七） | 16 |
| 鋼柱節點圖（八） | 17 |
| 柱間支撐節點圖（一） | 18 |
| 柱間支撐節點圖（二） | 19 |
| 屋面平面布置圖 | 20 |

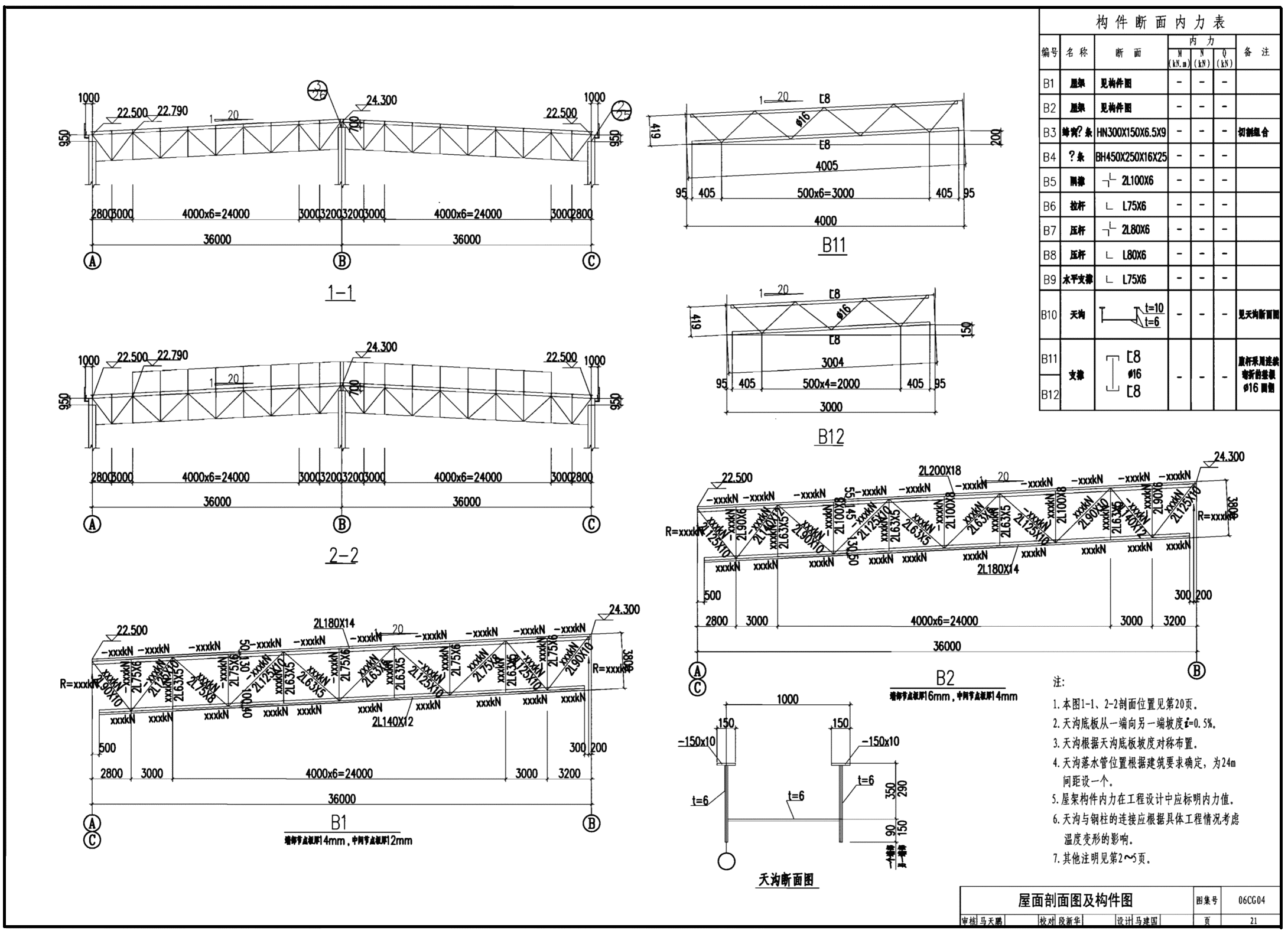

| 屋面剖面圖及構件圖 | 21 |
| 屋面剖面圖 | 22 |
| 蜂窩檁條切割組合圖 | 23 |
| 屋面節點圖（一） | 24 |
| 屋面節點圖（二） | 25 |
| 屋面節點圖（三） | 26 |
| 天窗架及水平支撐平面布置圖 | 27 |
| 天窗剖面圖 | 28 |
| 天窗架節點圖（一） | 29 |
| 天窗架節點圖（二） | 30 |
| 天窗架節點圖（三） | 31 |
| 天窗架節點圖（四） | 32 |
| 天窗架節點圖（五） | 33 |
| 單軌吊車梁及檢修平臺布置圖及剖面圖 | 34 |
| 單軌吊車梁及檢修平臺節點圖（一） | 35 |
| 單軌吊車梁及檢修平臺節點圖（二） | 36 |
| 吊車梁平面布置圖 | 37 |
| 吊車梁下翼緣水平支撐布置圖 | 38 |
| 吊車梁1-1～3-3剖面圖及構件圖 | 39 |
| E1、E2、E2a、E3構件圖 | 40 |
| E4、E5、E6構件圖 | 41 |
| 吊車梁節點圖（一） | 42 |
| 吊車梁節點圖（二） | 43 |
| 吊車梁節點圖（三） | 44 |
| 吊車梁節點圖（四） | 45 |
| 吊車梁節點圖（五） | 46 |
| 吊車梁節點圖（六） | 47 |
| 吊車梁節點圖（七） | 48 |
| 吊車梁節點圖（八） | 49 |
| 墻架平面布置圖 | 50 |
| 墻架柱及墻梁布置圖（一） | 51 |
| 墻架柱及墻梁布置圖（二） | 52 |
| 墻架柱及培梁布置圖（三） | 53 |
| 墻架柱及墻梁布置圖（四） | 54 |
| 墻架支撐布置圖 | 55 |
| 墻架剖面圖（一） | 56 |
| 墻架剖面圖（二） | 57 |
| 墻架節點圖（一） | 58 |
| 墻架節點圖（二） | 59 |
| 墻架節點圖（三） | 60 |
| 墻架節點圖（四） | 61 |
| 墻架節點圖（五） | 62 |
| 墻架節點圖（六） | 63 |
樣張
網友推薦
-
網友【wanda8458】點評：此圖集為鋼結構工程設計人員進行單層工業廠房鋼結構設計時提供了非常有用的指導和參考。 設計人員可參照本工程設計示例中的布置圖、剖面圖、構件圖及節點圖進行單層工業廠房的鋼結構設計。 特別是對于那些新手，幫助極大！強烈推薦有這方面項目的人員擁有一本。
-
網友【kwok】點評：設計人員可參照本工程設計示例中的布置圖、剖面圖、構件圖及節點圖進行單層工業廠房的鋼結構設計
