05SG811：條形基礎
- 圖集編號
- 05SG811
- 圖集名稱
- 條形基礎
- 定價
- 15.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院
內容簡介
本圖集適用于非抗震設計及抗震設防6～9度地區的多層建筑墻下條形基礎，地質條件為一般的天然地基。主要內容：不同基礎承載力表，混凝土、毛石混凝土、漿砌毛石和鋼筋混凝土條形基礎以及混凝土、毛石混凝土獨立基礎圖等。設計人員在砌體結構房屋、單層輕型廠房、多層剪力墻結構房屋設計時，可根據上部結構傳至基礎頂面的荷載直接選用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 編制說明 | 2 |
| 選用方法 | 5 |
| 構造、施工及檢驗要求 | 10 |
| 基礎承載力表 | 15 |
| 條形基礎承載力表 | 15 |
| 混凝土、毛石混凝土、鋼筋混凝土獨立基礎承載力表 | 16 |
| 混凝土、毛石混凝土獨立基礎承載力表 | 17 |
| 鋼筋混凝土獨立基礎承載力表 | 18 |
| 混凝土條形基礎 | 19 |

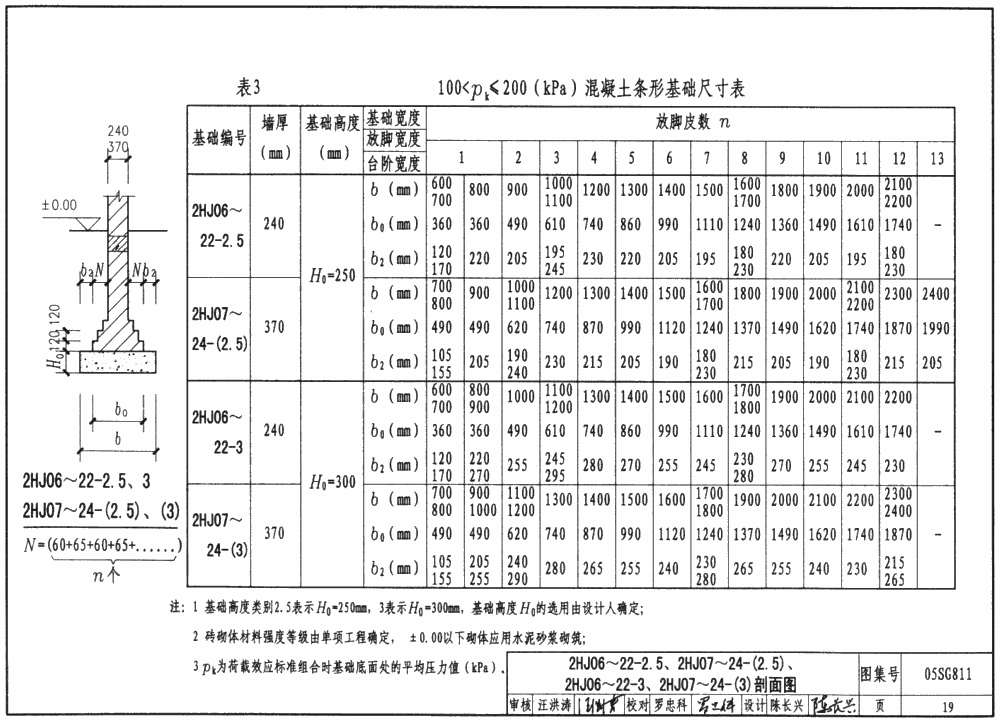

| 2HJ06～22－2.5、2HJ07～24－(2.5)、2HJ06～22－3、2HJ07～24－(3)剖面圖 | 19 |
| 3HJ06～22－2.5、3HJ07～24－(2.5)、3HJ06～22－3、3HJ07～24－(3)剖面圖 | 20 |
| 毛石混凝土條形基礎 | 21 |

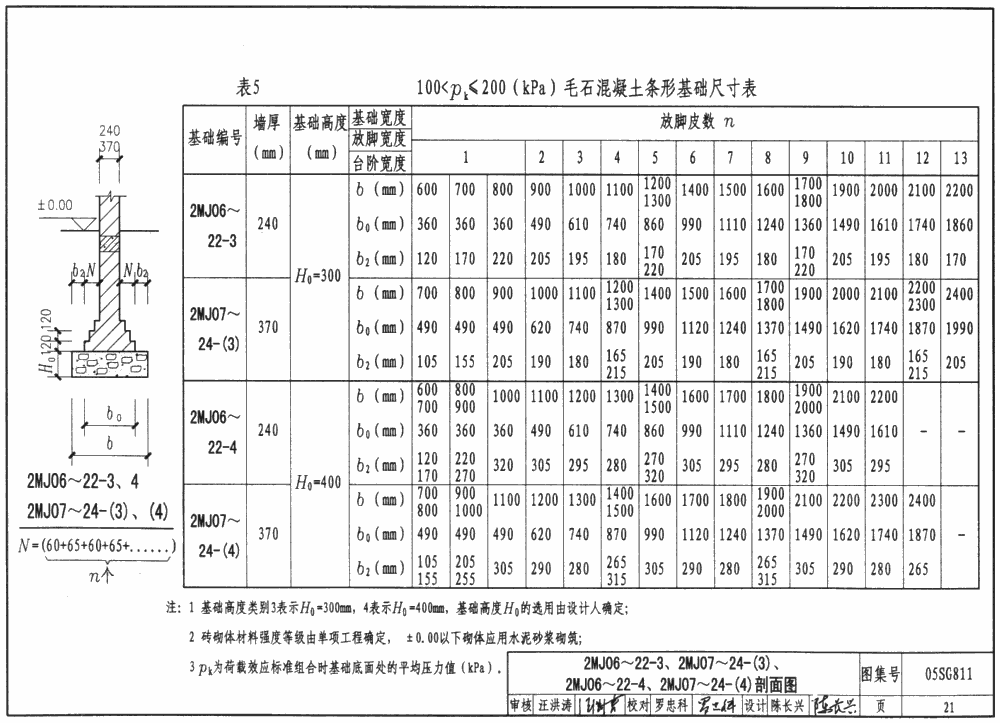

| 2MJ06～22－3、2MJ07～24－(3)、2MJ06～22－4、2MJ07～24－(4)剖面圖 | 21 |
| 3MJ06～22－3、3MJ07～24－(3)、3MJ06～22－4、3MJ07～24－(4)剖面圖 | 22 |
| 漿砌毛石條形基礎 | 23 |

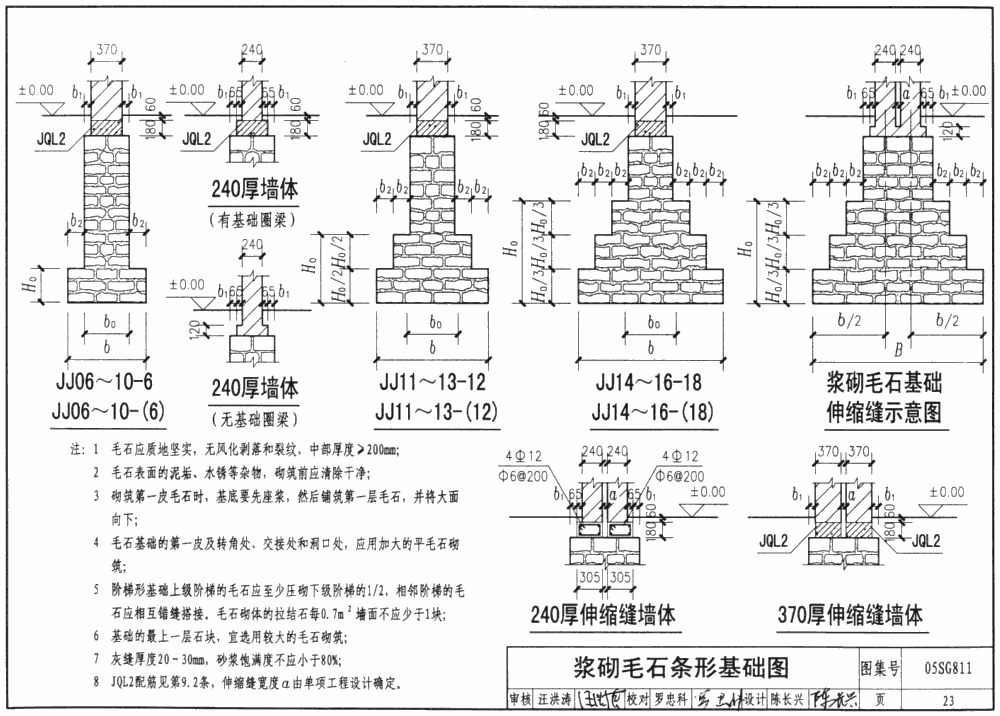

| 漿砌毛石條形基礎圖 | 23 |
| 100＜pk≤200(kPa)漿砌毛石條形基礎尺寸表 | 24 |
| 混凝土、毛石混凝土獨立基礎圖 | 25 |
| 鋼筋混凝土條形基礎 | 26 |

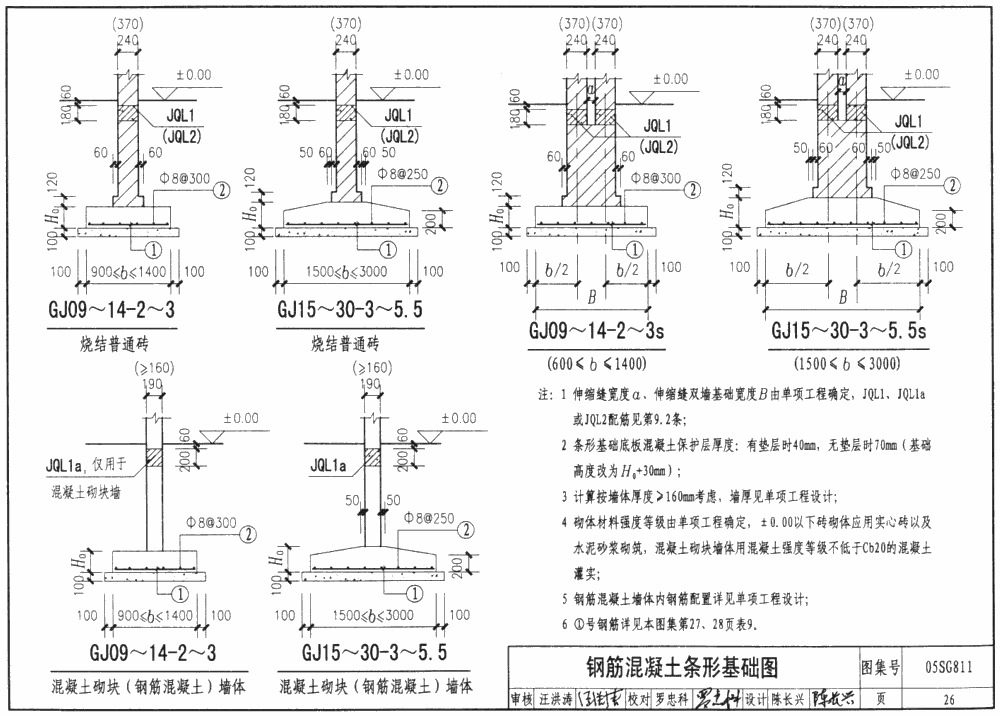

| 鋼筋混凝土條形基礎圖 | 26 |
| GJ09～19－2～4基礎高度、配筋表 | 27 |
| GJ20～30－4～5.5基礎高度、配筋表 | 28 |
| 鋼筋混凝土獨立基礎 | 29 |

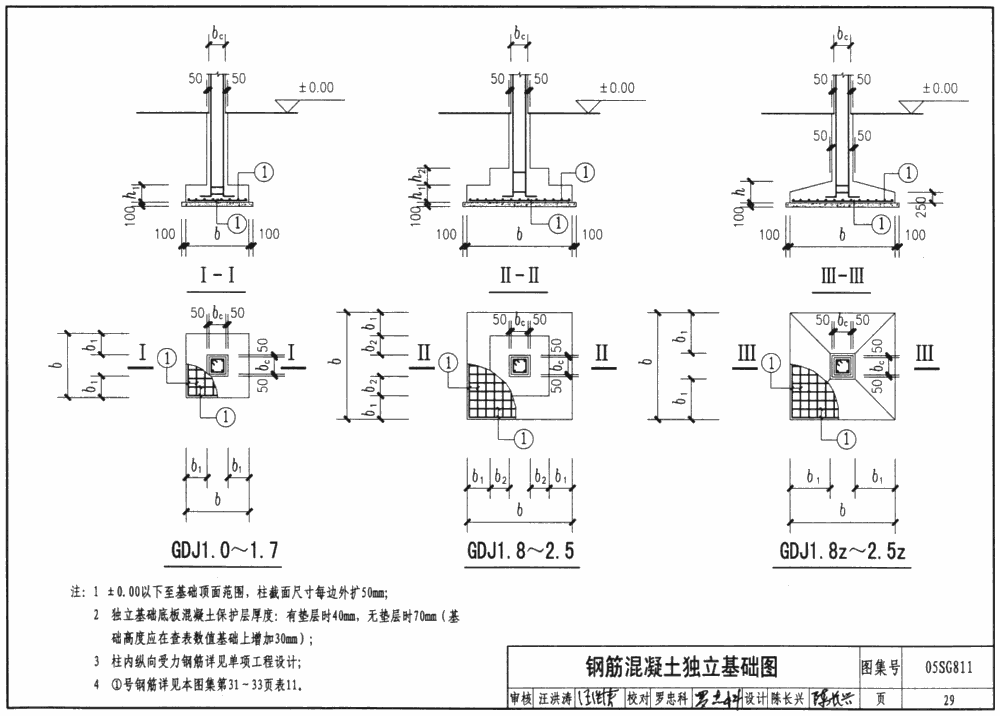

| 鋼筋混凝土獨立基礎圖 | 29 |
| 鋼筋混凝土獨立基礎平面尺寸表 | 30 |
| GDJ1.0～1.7基礎高度、配筋表 | 31 |
| GDJ1.8～2.5基礎高度、配筋表 | 32 |
| GDJ1.8z～2.5z基礎高度、配筋表 | 33 |
| 基礎施工圖標注方法 | 34 |
| 基礎施工圖標注方法說明 | 34 |
| 基礎施工圖標注方法圖示 | 36 |
