25D204-2：智能供配電與照明控制
- 圖集編號
- 25D204-2
- 圖集名稱
- 智能供配電與照明控制
- 開本
- 16 開
- 主編單位
- 清華大學建筑設計研究院有限公司
- 中國建筑標準設計研究院有限公司
即將上市
內容簡介
本圖集適用于新建、改建和擴建的智能供配電系統和智能照明系統的設計。

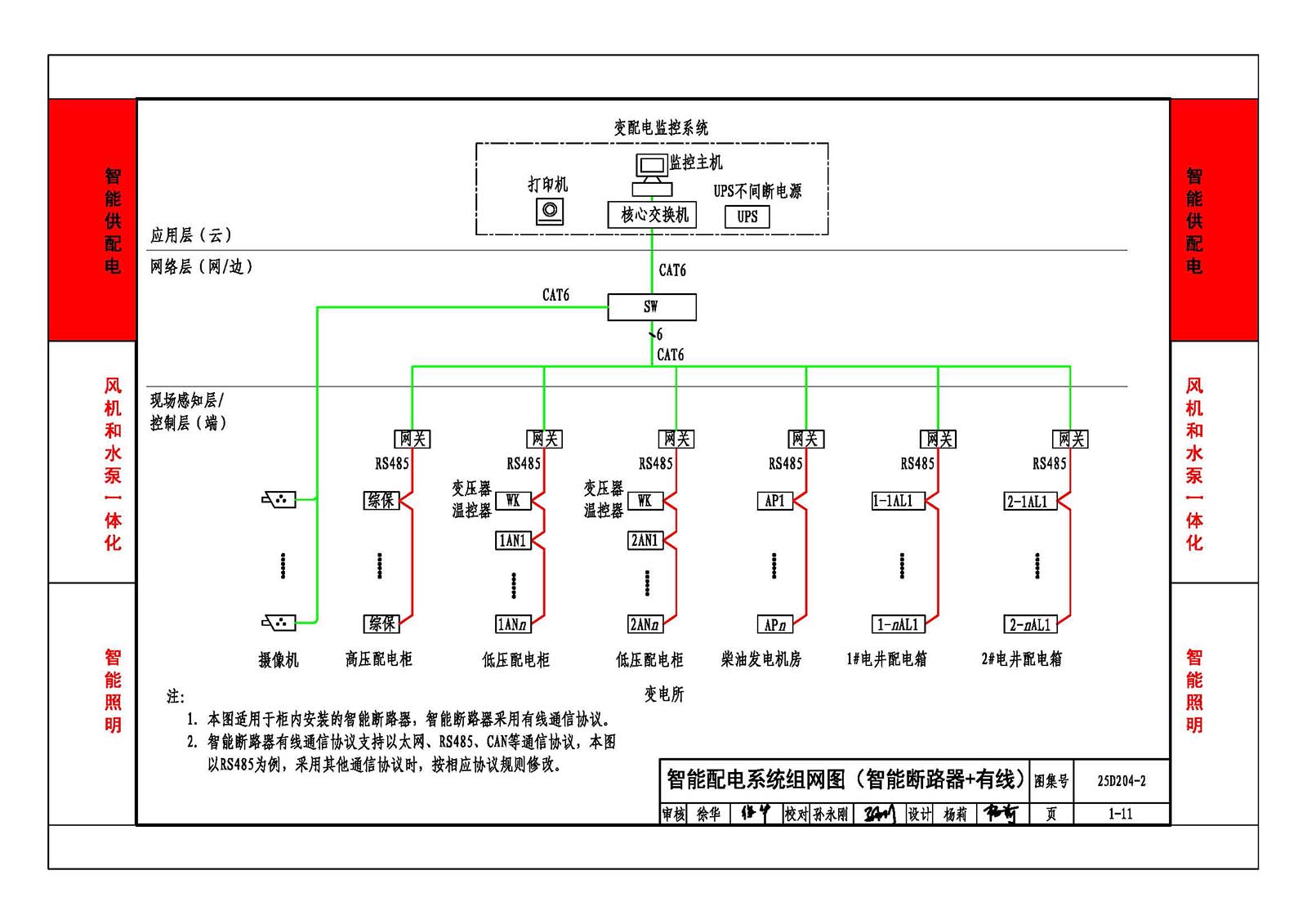

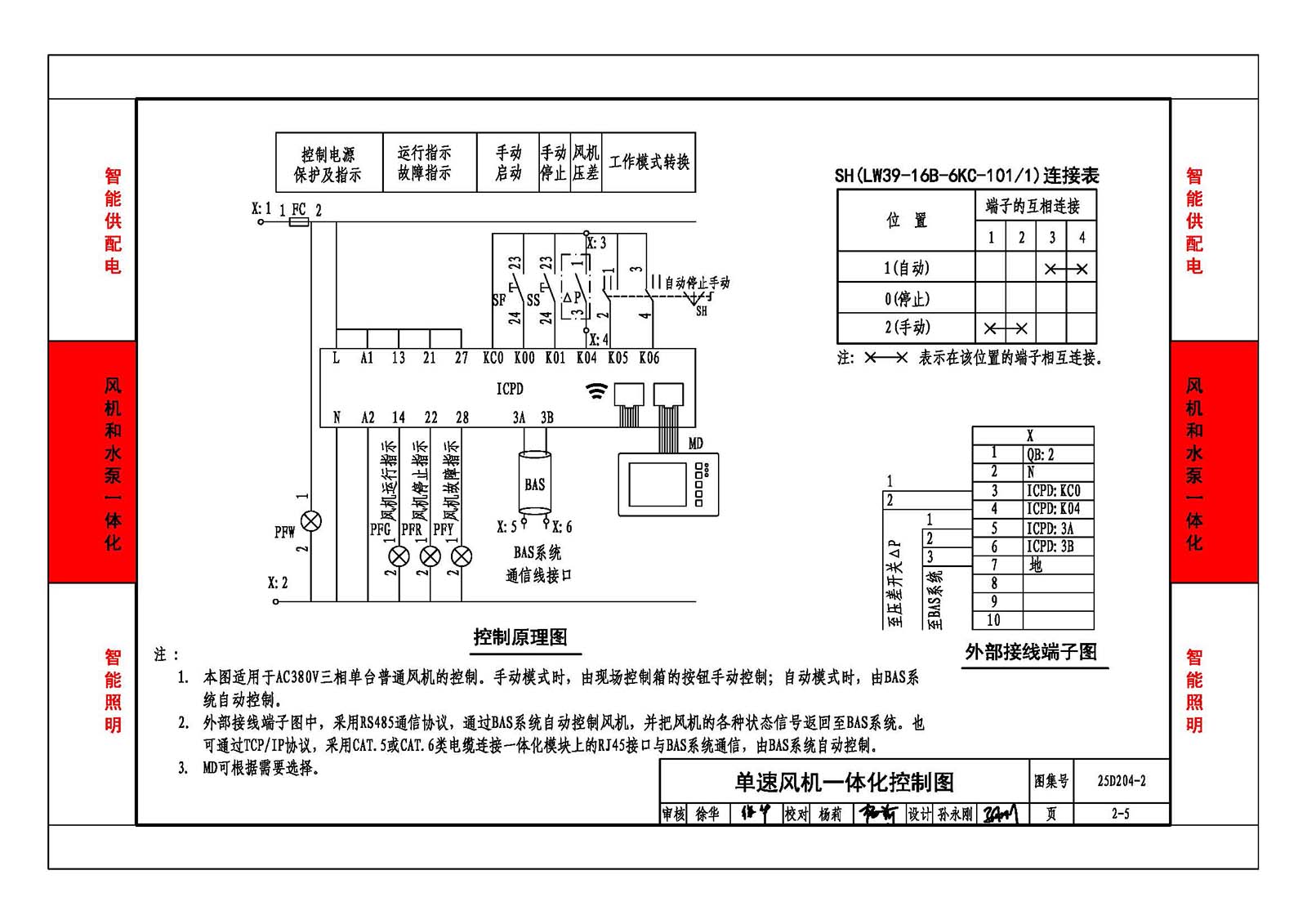

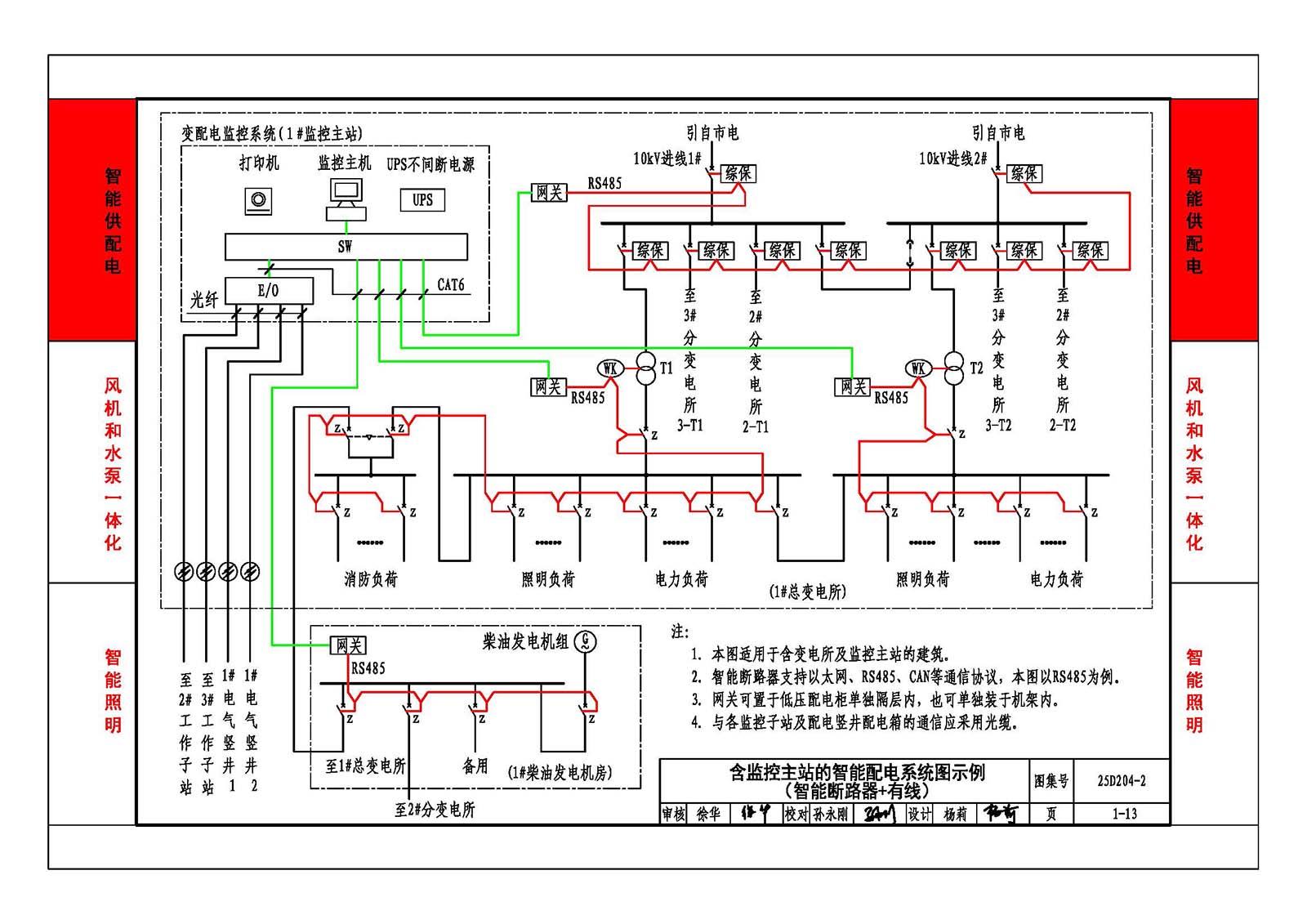

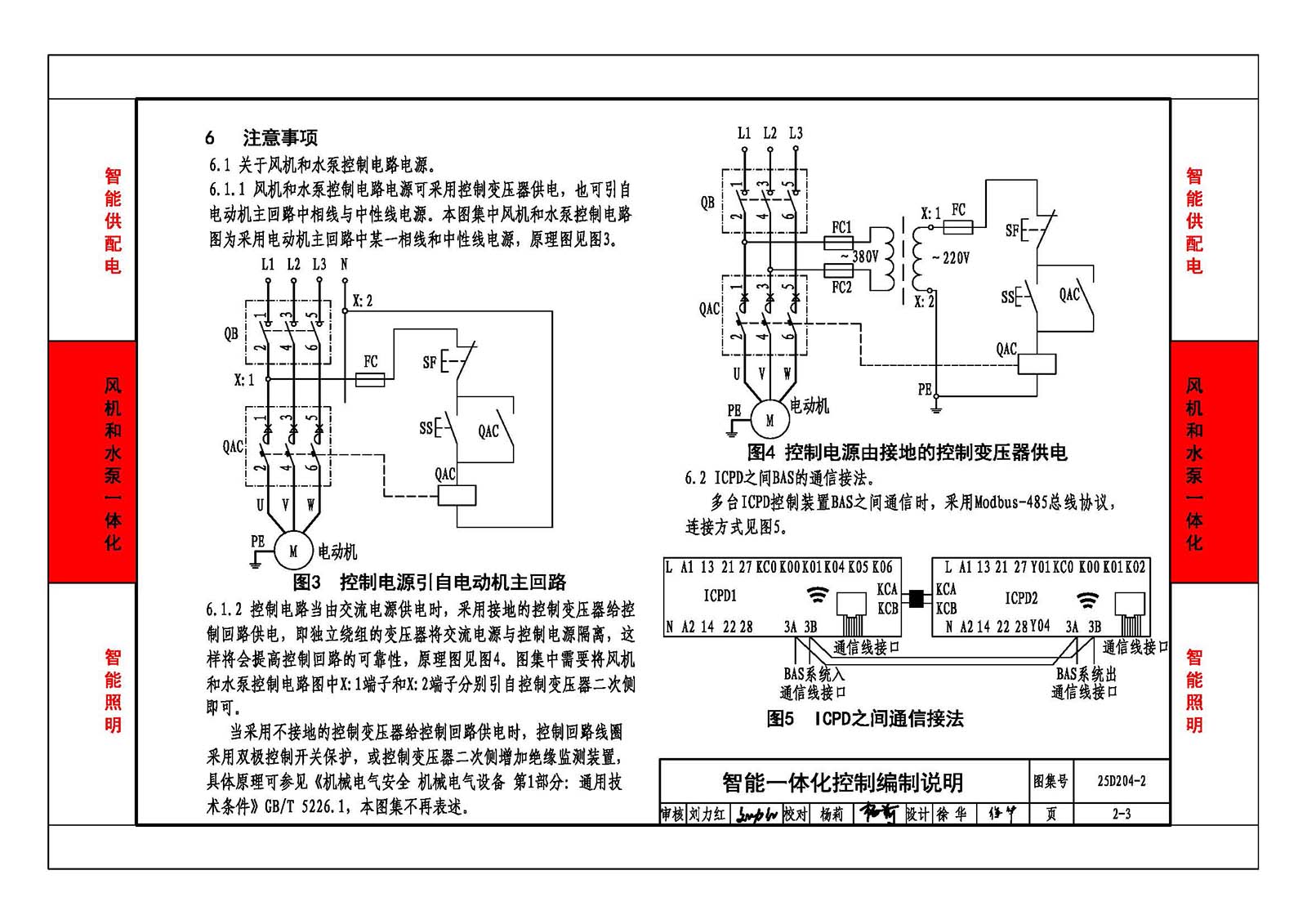

智能供配電系統設計包括斷路器+智能終端及智能斷路器兩種形式及使用案例。同時借助一體化控制裝置ICPD，編制了風機和水泵智能一體化控制圖，實現風機和水泵智能通信與配電、控制一體化。

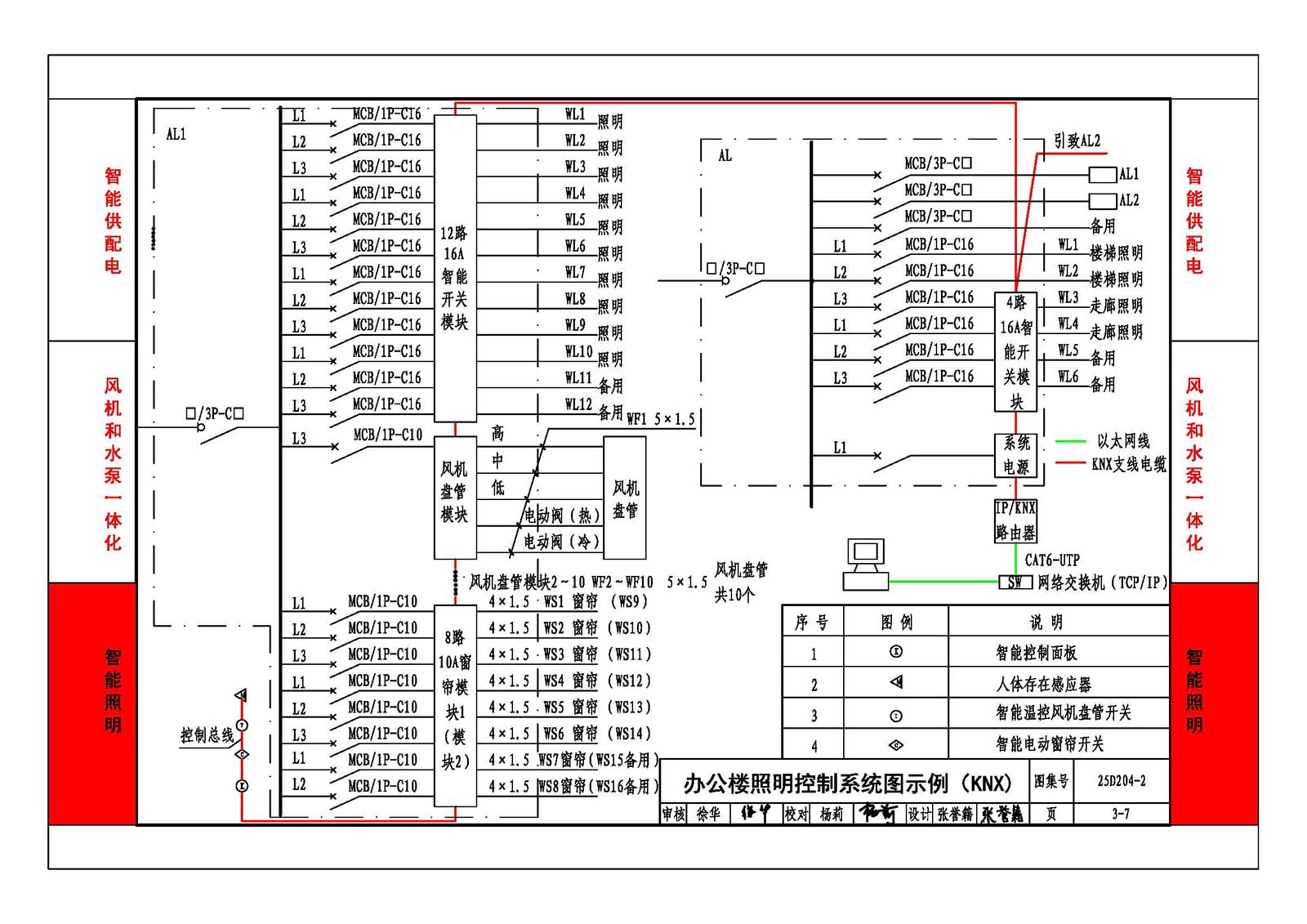

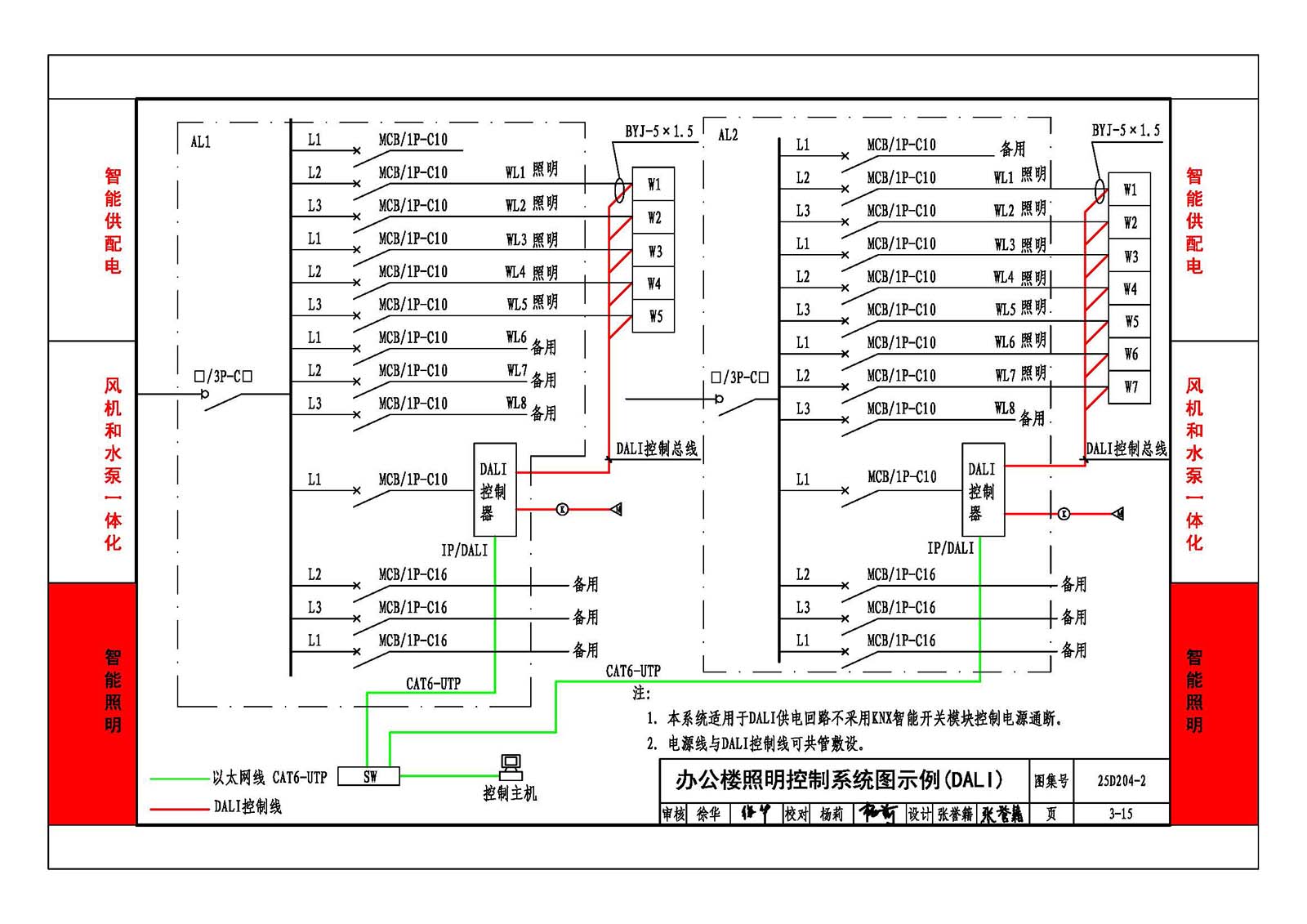

智能照明系統包括有線控制和無線控制。有線控制主要包括：KNX總線控制、DALI控制、DMX控制、RDM控制、電力載波（PLC）、PoE供電、TCP/IP網絡控制。無線控制主要包括：ZigBee 、藍牙（Bluetooth）、Wi-Fi、窄帶物聯網（NB-IoT）、Cat.1(Category1)。圖集通過示例介紹了各種控制形式的使用案例。
