本圖集適用于適用于新建、改建和擴建的民用建筑與一般工業建筑中的室內給排水管道支架及吊架的選用與安裝。使用條件相同的地溝或地下管廊內的給水排水管道支架及吊架的選用與安裝可參考使用。管道系統運行的最低環境溫度不低于-20℃、最高介質溫度不高于150℃，保溫層厚度不大于60mm，系統運行工作壓力不大于1.6MPa?？拐鹪O(shè)防烈度小于或等于8度。根據安裝的結構型式，適用的管徑為DN15～DN500，個別地面上的水平管支座及彎管支座可適用至DN900。適用管材包括金屬管、非金屬管、復合管等。

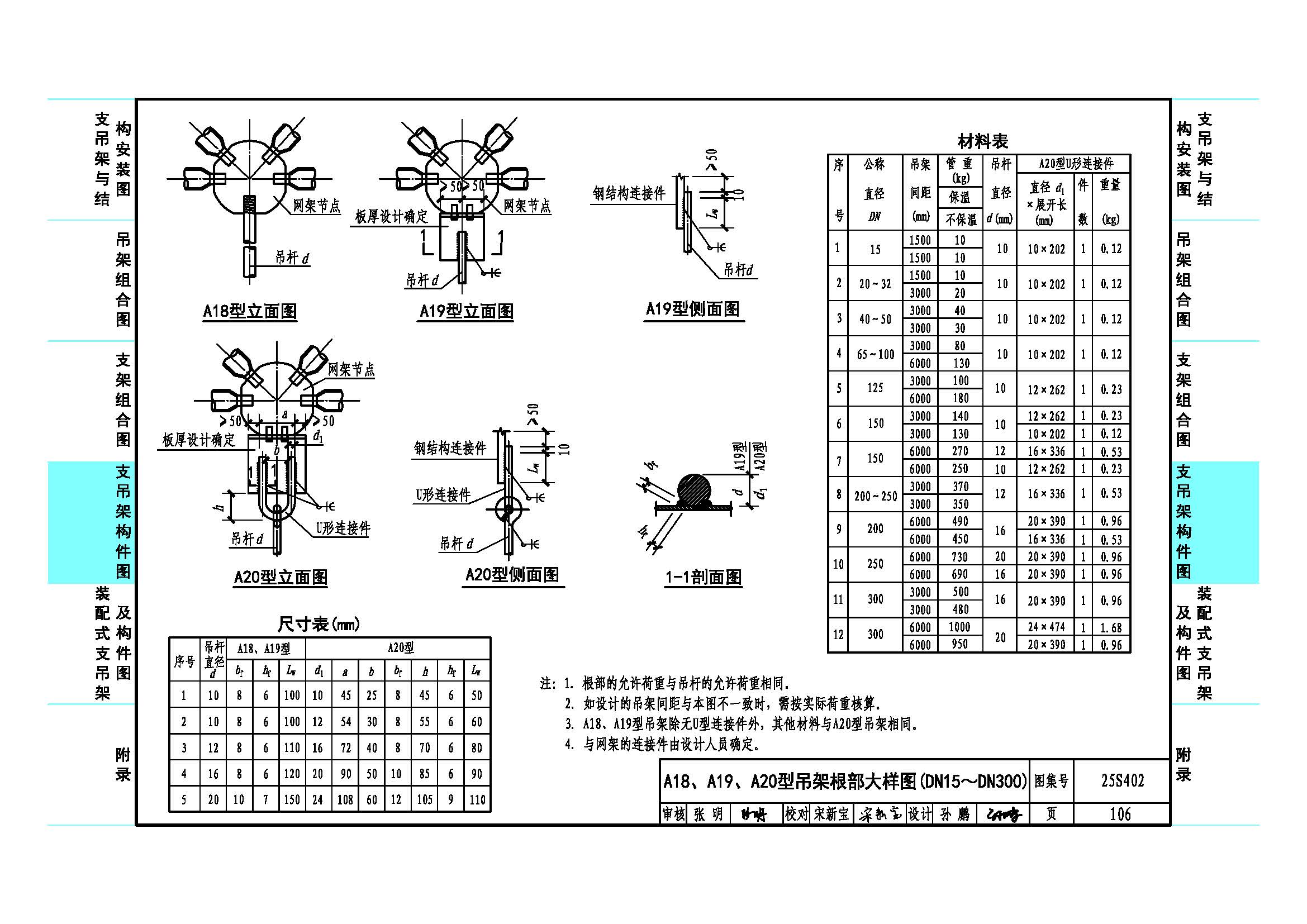

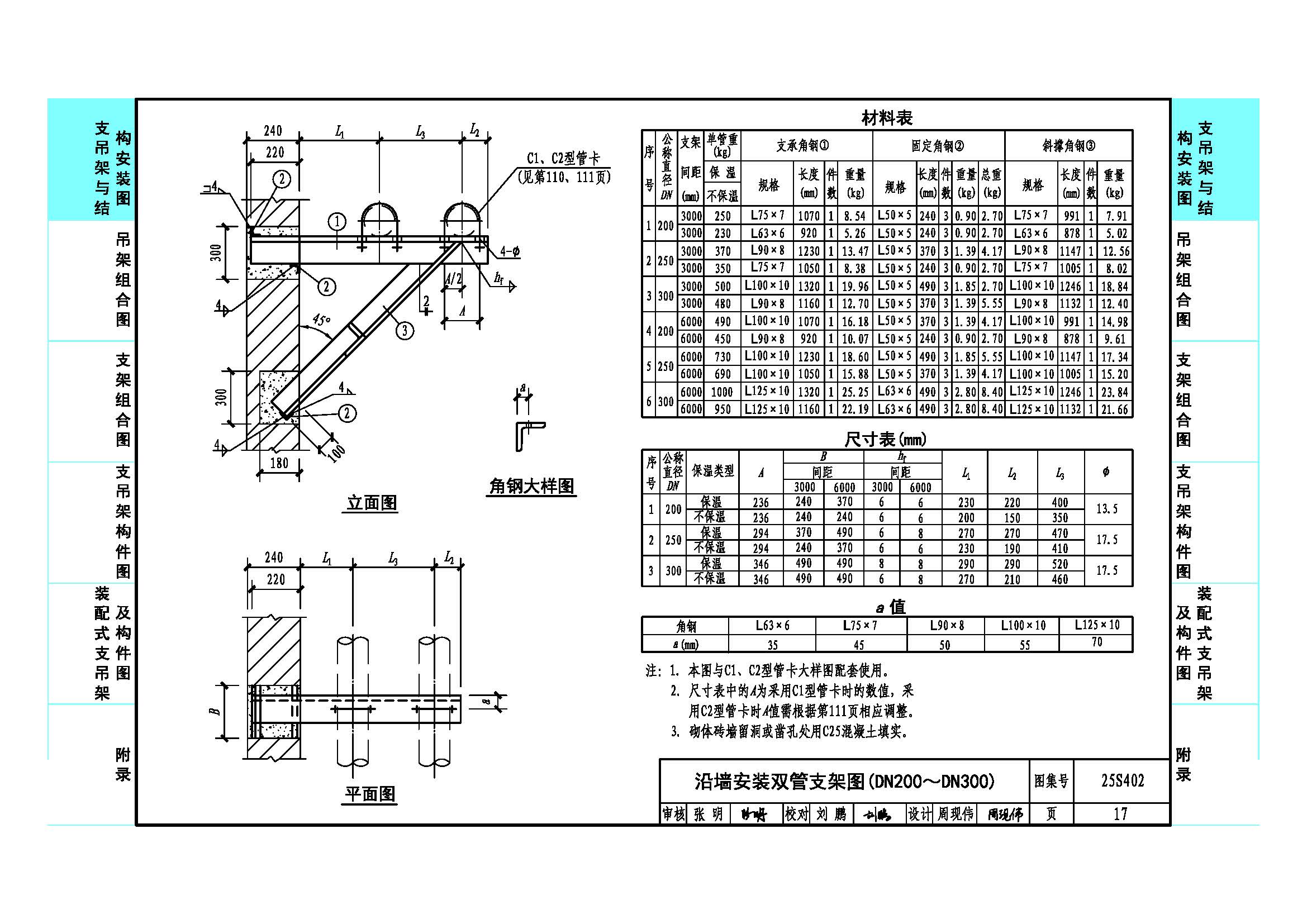

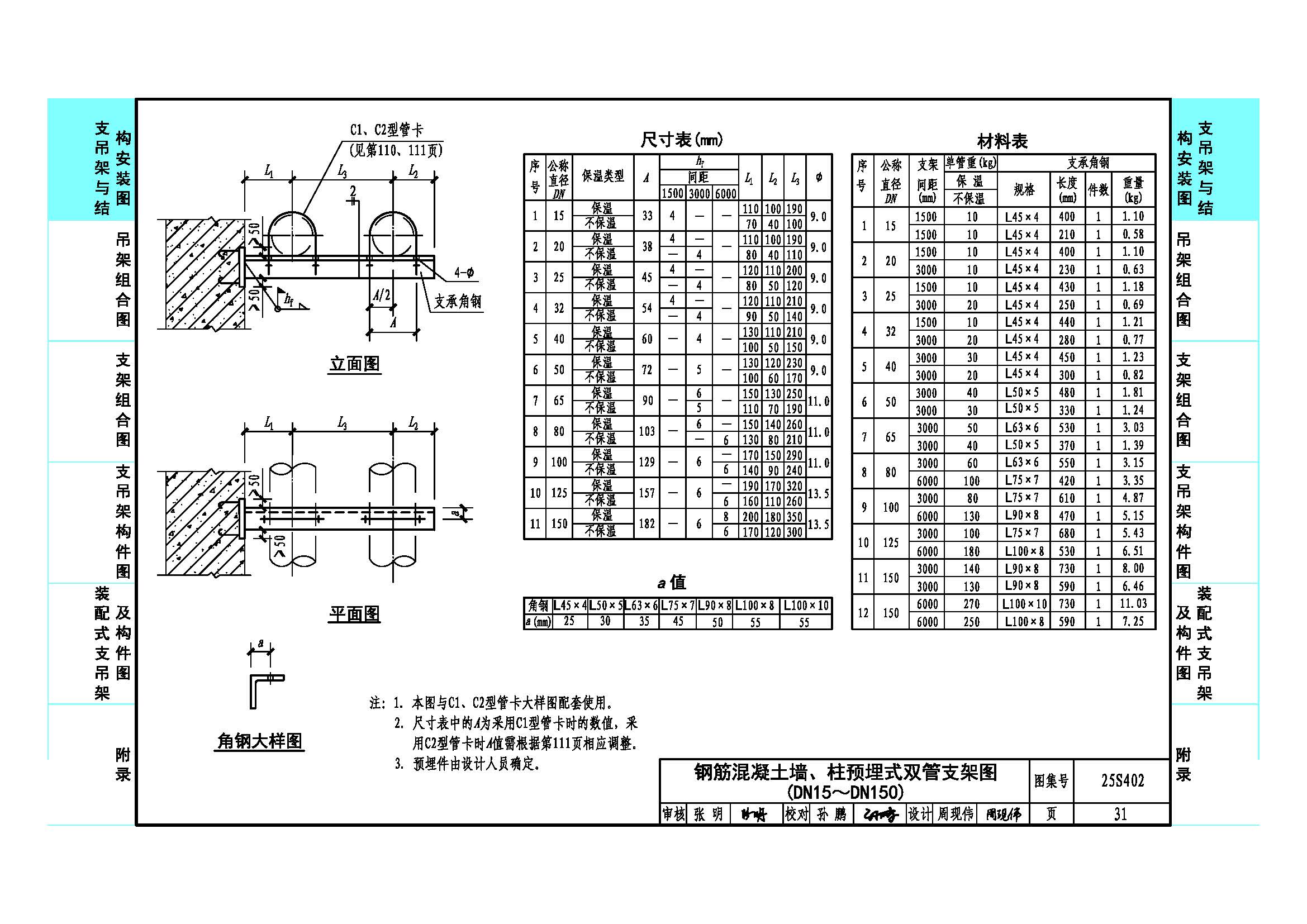

       主要內容包括室內管道常用固定、滑動、防晃及隔振支、吊架的制作及安裝和成品裝配式支、吊架的選用及安裝等。

       本圖集在03S402《室內管道支架及吊架》基礎上進行修編。按現行標準調整了支吊架零部件許用應力的安全系數，根據調整后的材料許用應力修改了螺紋吊桿最大使用荷載等；依據《建筑結構可靠性設計統一標準》GB 50068-2018 進行荷載組合。豐富了管道在鋼結構上的安裝做法，擴大了圖集適用的管徑范圍，擴充調整了成品裝配式支吊架的選用與安裝做法等。
