本圖集是在02J331《地溝及蓋板》的基礎上，按現行標準規范和實際工程需求完成修編。適用于一般民用建筑及小區室內外、工業建筑及廠區室內外的地溝及蓋板。

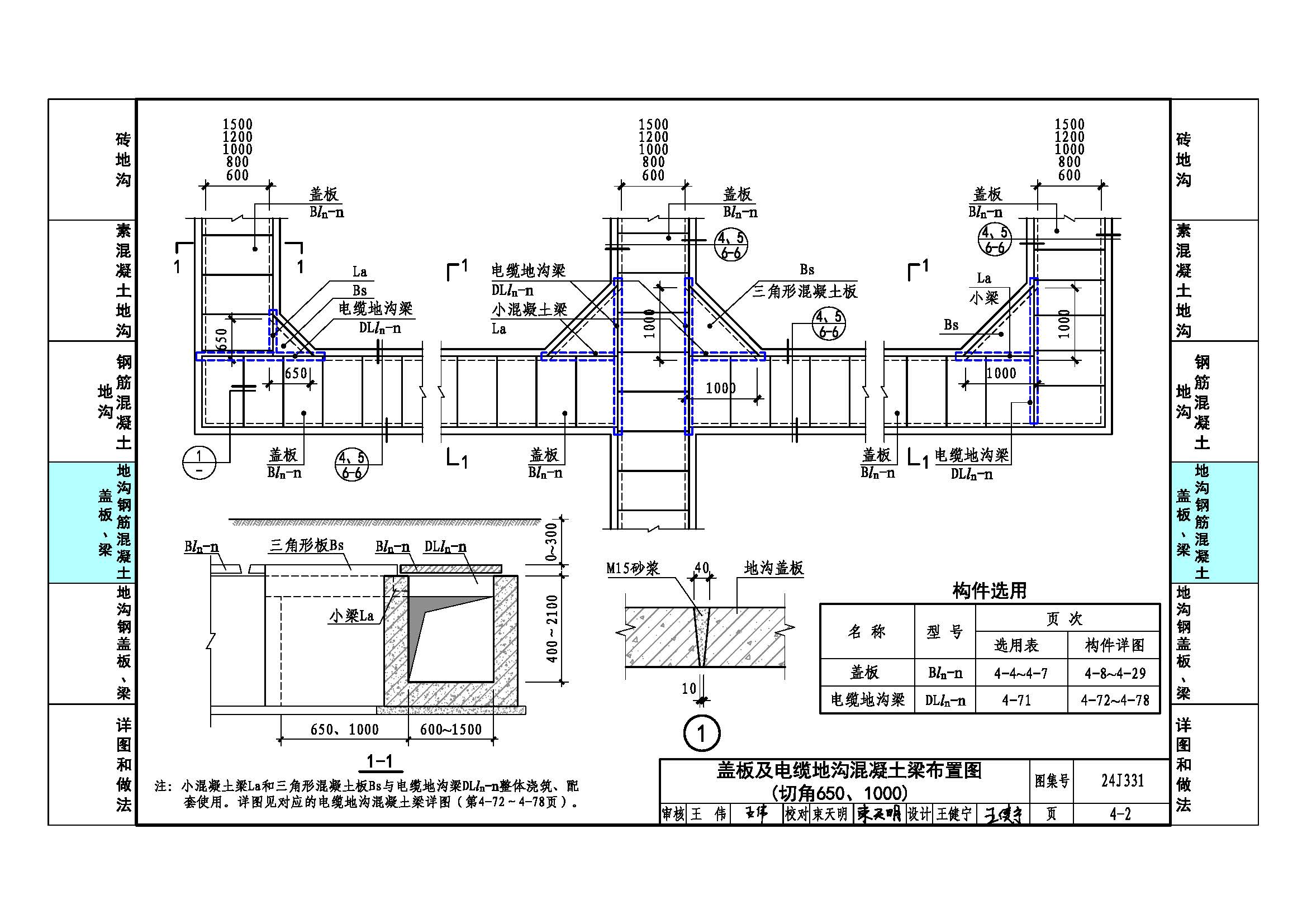

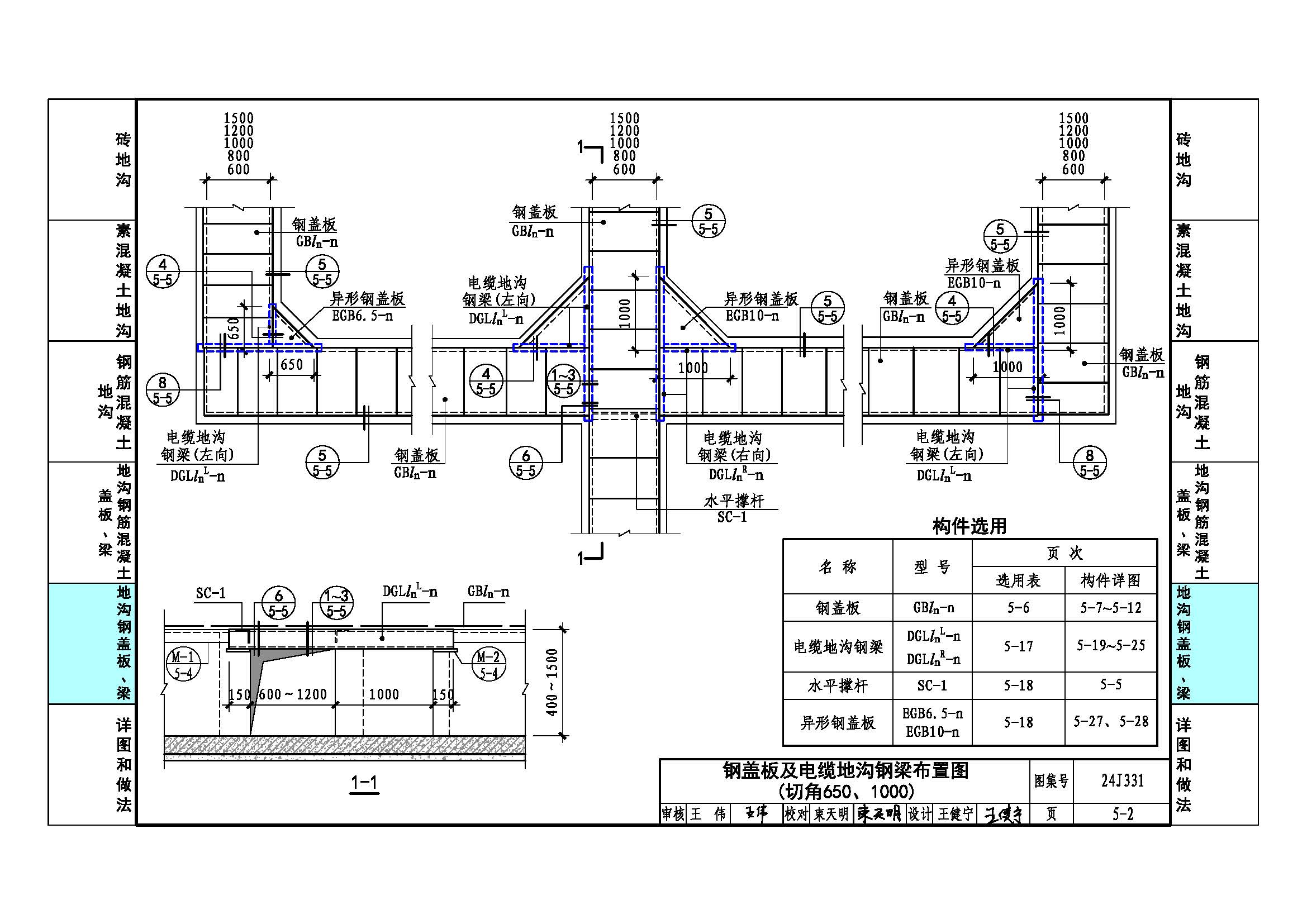

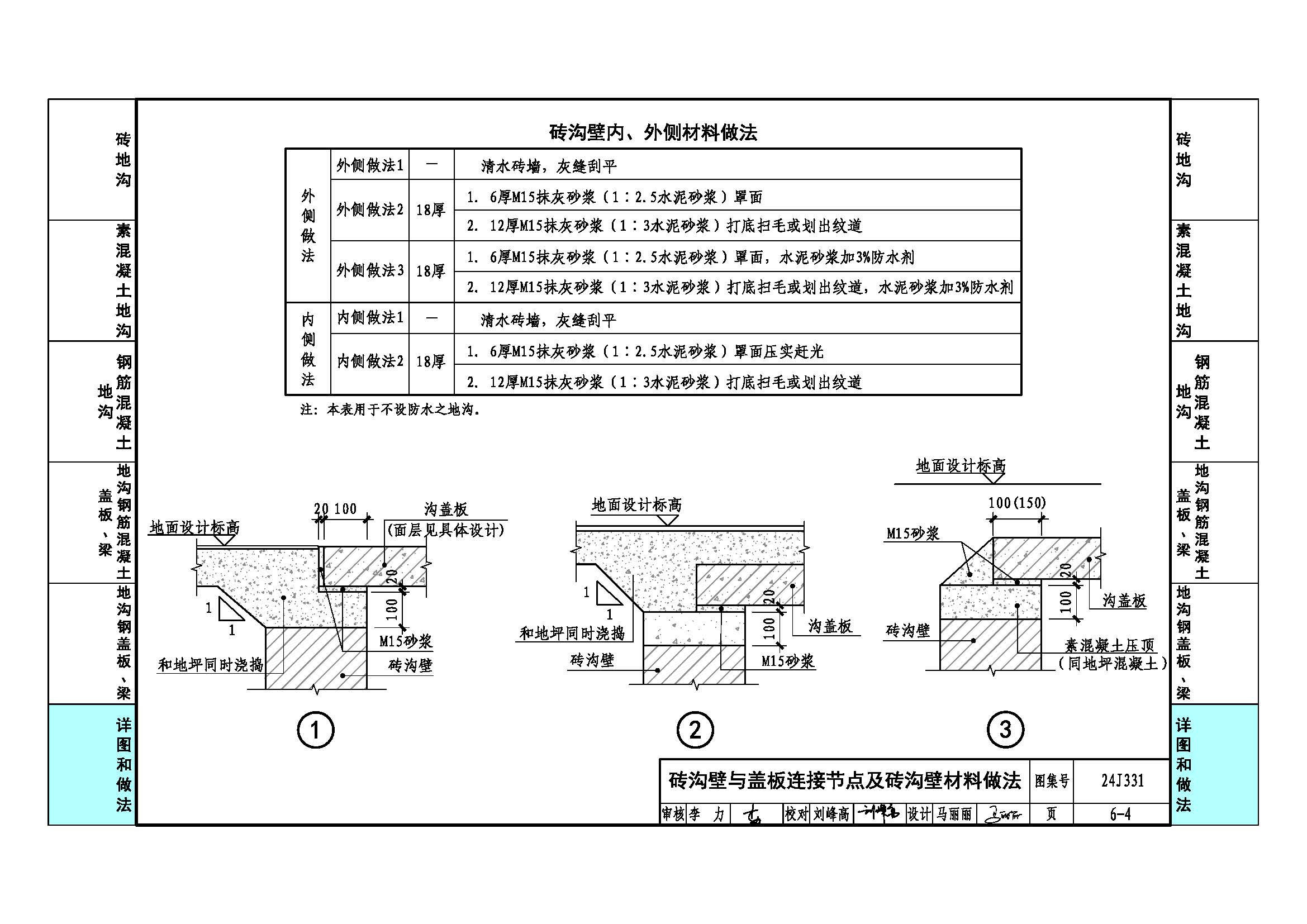

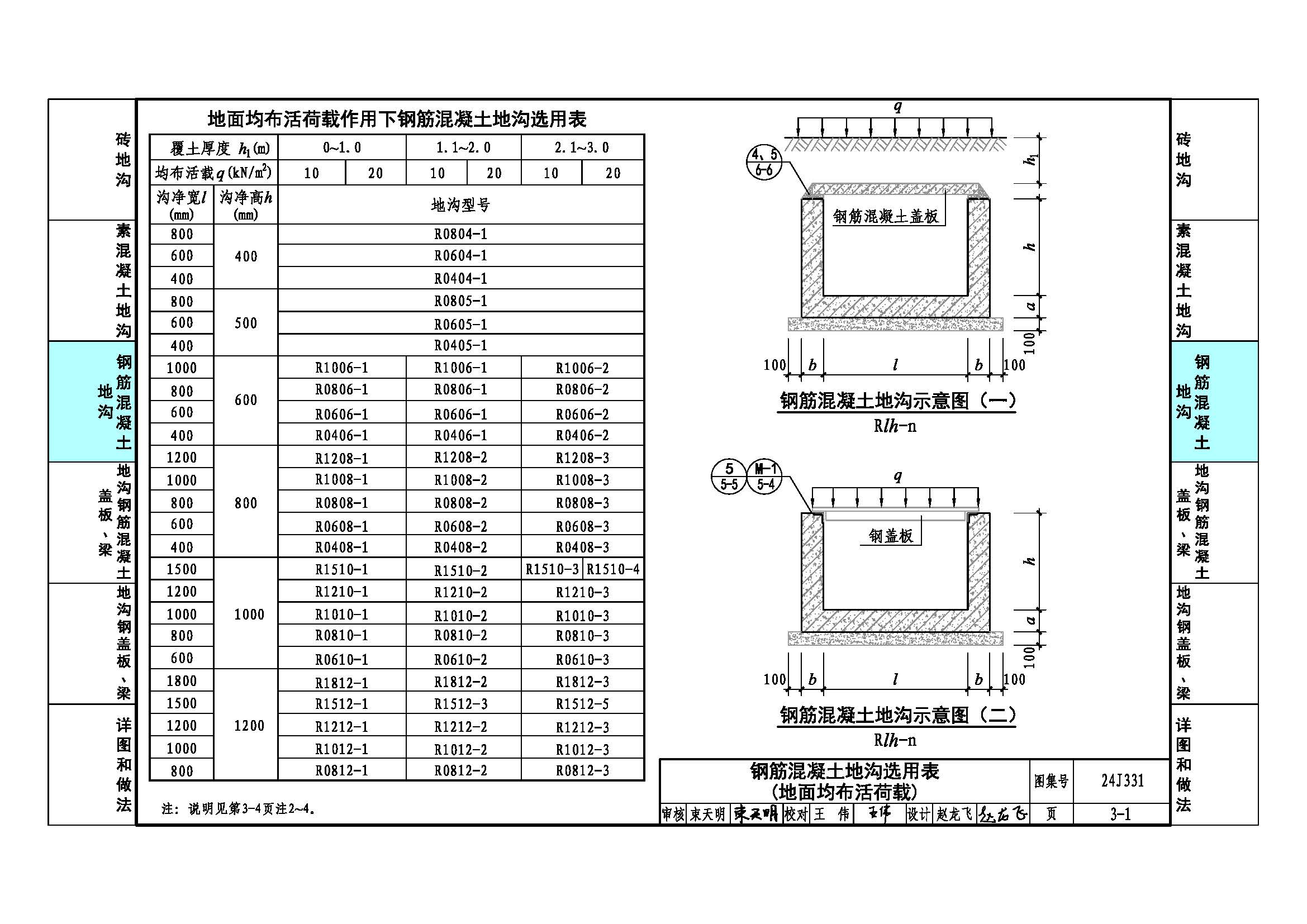

       本圖集提供了地溝、地溝蓋板、地溝梁三者的選用表、詳圖及材料表；同時還提供了各類地溝溝壁與蓋板的連接節點、地溝穿墻節點、地溝內集水坑詳圖、防水做法、變形縫詳圖等。

       本圖集重點針對凈寬不小于400mm的地溝給出多種型號供選用的主要構件；此外還針對凈寬為200~400mm的室內地面排水溝、凈寬為300mm的室內供暖過門地溝給出供選用的構件。

       本次修編對原圖集內容進行了調整、補充和完善，進行了全面的重新計算和繪圖。主要修編內容如下：

       1. 調整了構件選型范圍：鋼筋混凝土地溝凈寬從3.0m擴大到3.3m、凈高從2.4m擴大到3.0m、覆土深度從2.0m擴大到3.0m，并同步拓展了配套地溝蓋板、地溝梁的選型范圍；同時適當縮小了磚地溝、素混凝土地溝的凈寬、凈高。

       2. 總說明中增加了技術條件、計算簡圖、圖集主要內容架構示意圖等。同時還在圖集中新增了L形截面普通地溝鋼筋混凝土梁、鋼筋混凝土地溝側壁與混凝土蓋板連接處企口節點、地溝內集水坑配筋詳圖；此外，還增設了地溝鋼梁封頭鋼板、電纜地溝混凝土梁附加箍筋，并優化了鋼蓋板在地溝側壁頂部的預埋件做法等。

       3. 明確給出了各類構件的適用環境類別、車輛荷載的動力系數、鋼筋混凝土構件的裂縫控制等級，并適當放寬了鋼筋混凝土地溝伸縮縫的間距等。

       4. 有條件的考慮了地溝側壁的懸臂工況，修改了雙槽鋼拼焊做法，取消了磚地溝、素混凝土地溝承受汽車荷載的工況。

       5. 對常用防水材料的做法、設計和施工要求做了較大幅度調整。重繪了各類蓋板及地溝梁布置圖，以及相關節點詳圖；還重繪了室內外地溝及室內地面排水溝詳圖索引等圖；并完善了鋼筋混凝土梁縱筋在支座內的錨固做法等。

本圖集內容豐富、層次清晰、適用性強、使用方便，可供工程設計、監理、施工等單位使用。
