本國家建筑標準設計圖集適用于明挖法地鐵車站及區間地下結構的外設防水層采用外防內貼法施工的防水工程，其中包括樁（墻）支護的復合式結構防水、樁（墻）支護噴錨結構防水、未嵌入基坑底的排樁（俗稱“吊腳樁”）結構防水、地下連續墻的疊合墻結構防水、蓋挖法結構防水以及部分細部節點構造做法。

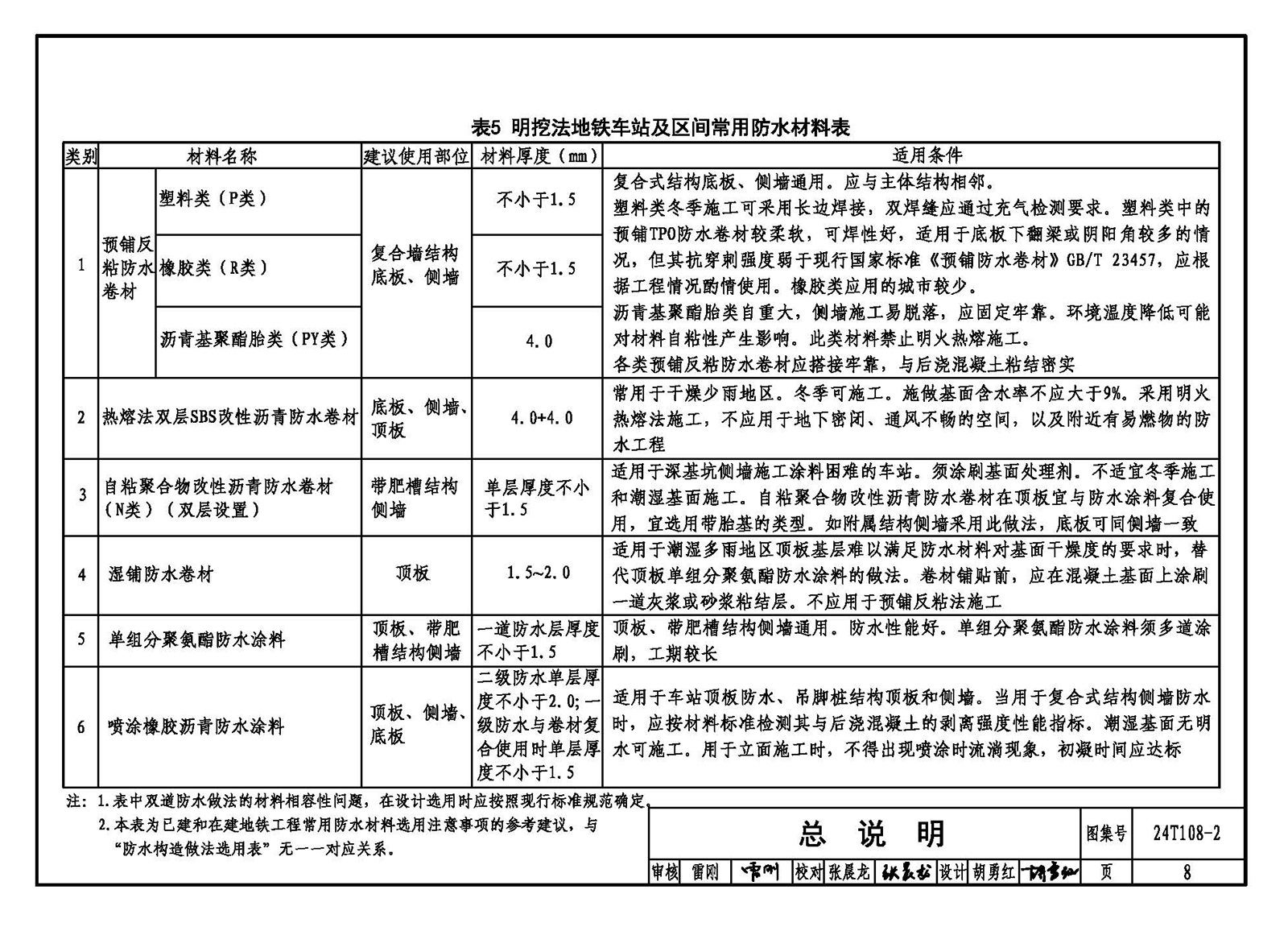

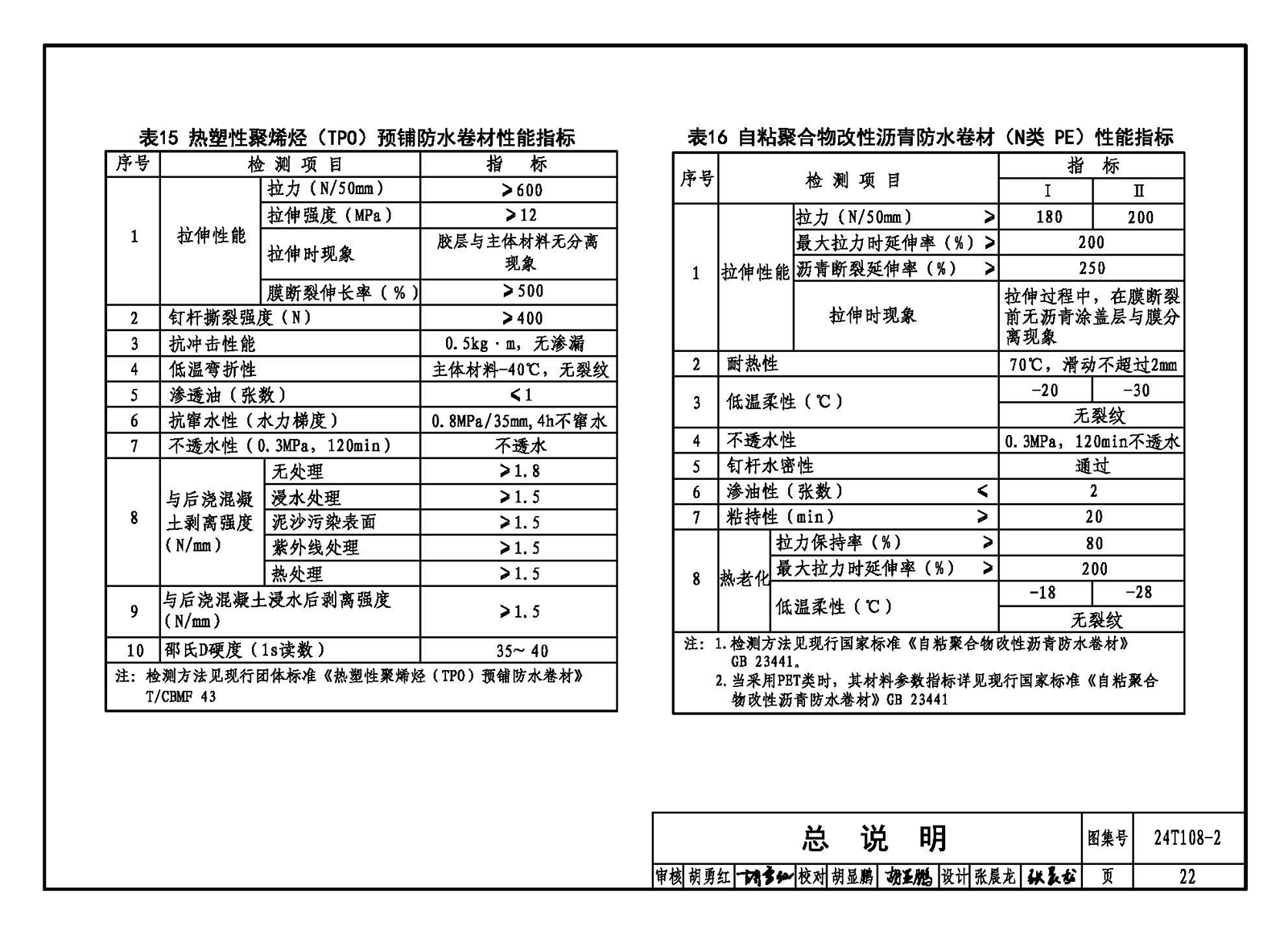

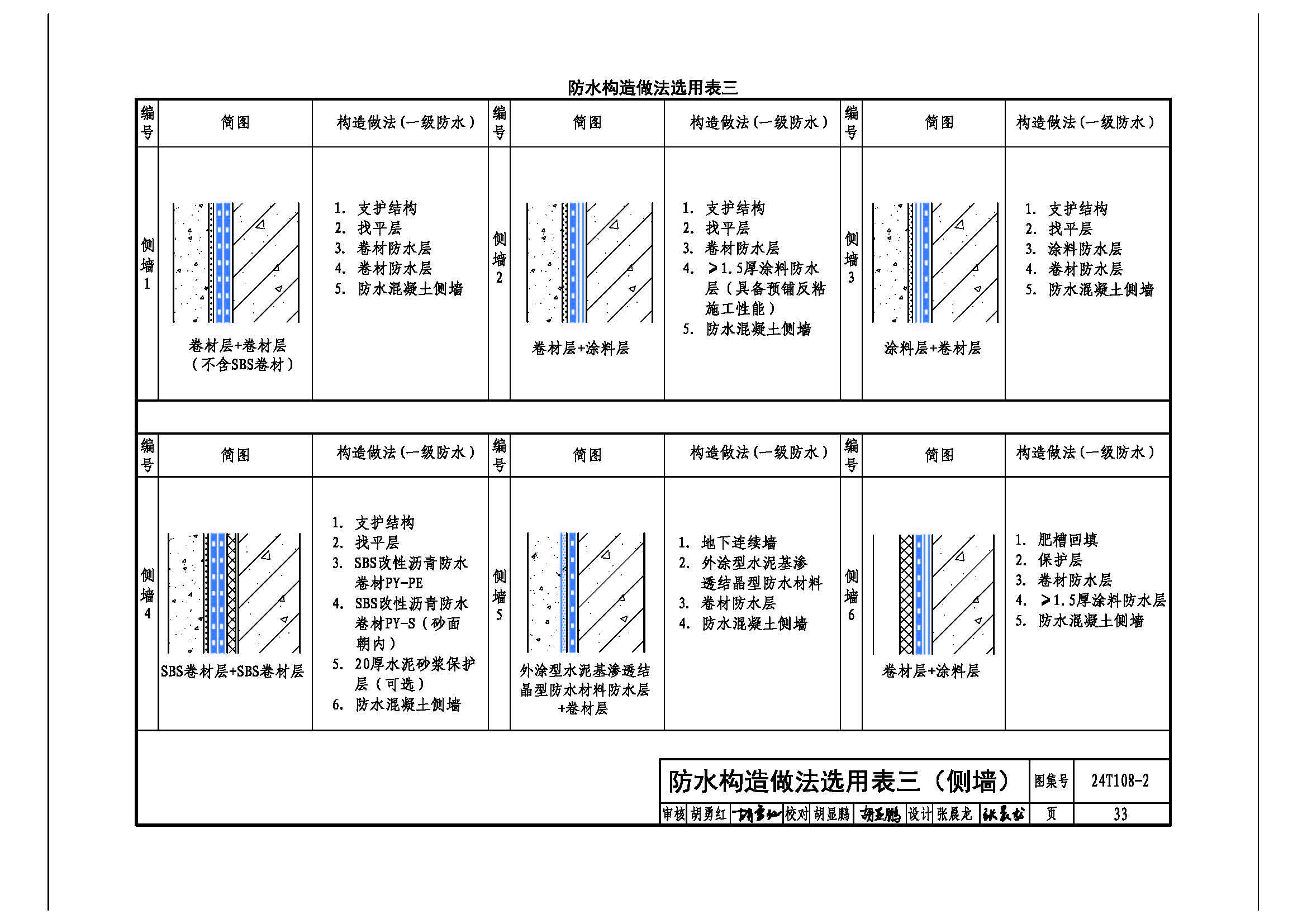

       主要內容包括防水混凝土、結構外設防水層的選擇和材料性能指標、地鐵常用防水材料的施工工藝、特殊工法和特殊部位的防水構造做法；編制了復合墻結構、樁錨結構、未嵌入基坑底的排樁結構、疊合墻結構防水做法通用圖及細部構造節點做法通用圖等，是“防水通用規范”實施后編制，可供設計人員和施工人員參考使用。
