24D303-4：消防水泵機械應急啟泵控制
- 圖集編號
- 24D303-4
- 圖集名稱
- 消防水泵機械應急啟泵控制
- 定價
- 60.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑西南設計研究院有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集適用于新建、改建和擴建的民用建筑與工業建筑內3/N/PE AC220V/380V 50Hz系統中消防水泵機械應急啟動的控制，符合工程建設國家標準《消防設施通用規范》GB 55036-2022、《消防給水及消火栓系統技術規范》GB 50974-2014及其他相關標準的規定，能指導消防水泵控制柜機械應急啟泵功能的設計與實施。
圖集針對消防水泵電動機一用一備全壓啟動、一用一備星—三角降壓啟動、兩用一備星—三角降壓啟動三種常用啟動類型，提供了消防水泵控制柜機械應急啟動的控制方案，內容主要包括機械應急啟動控制類型、機械應急啟動控制性能要求、控制電路圖及安裝示意圖。

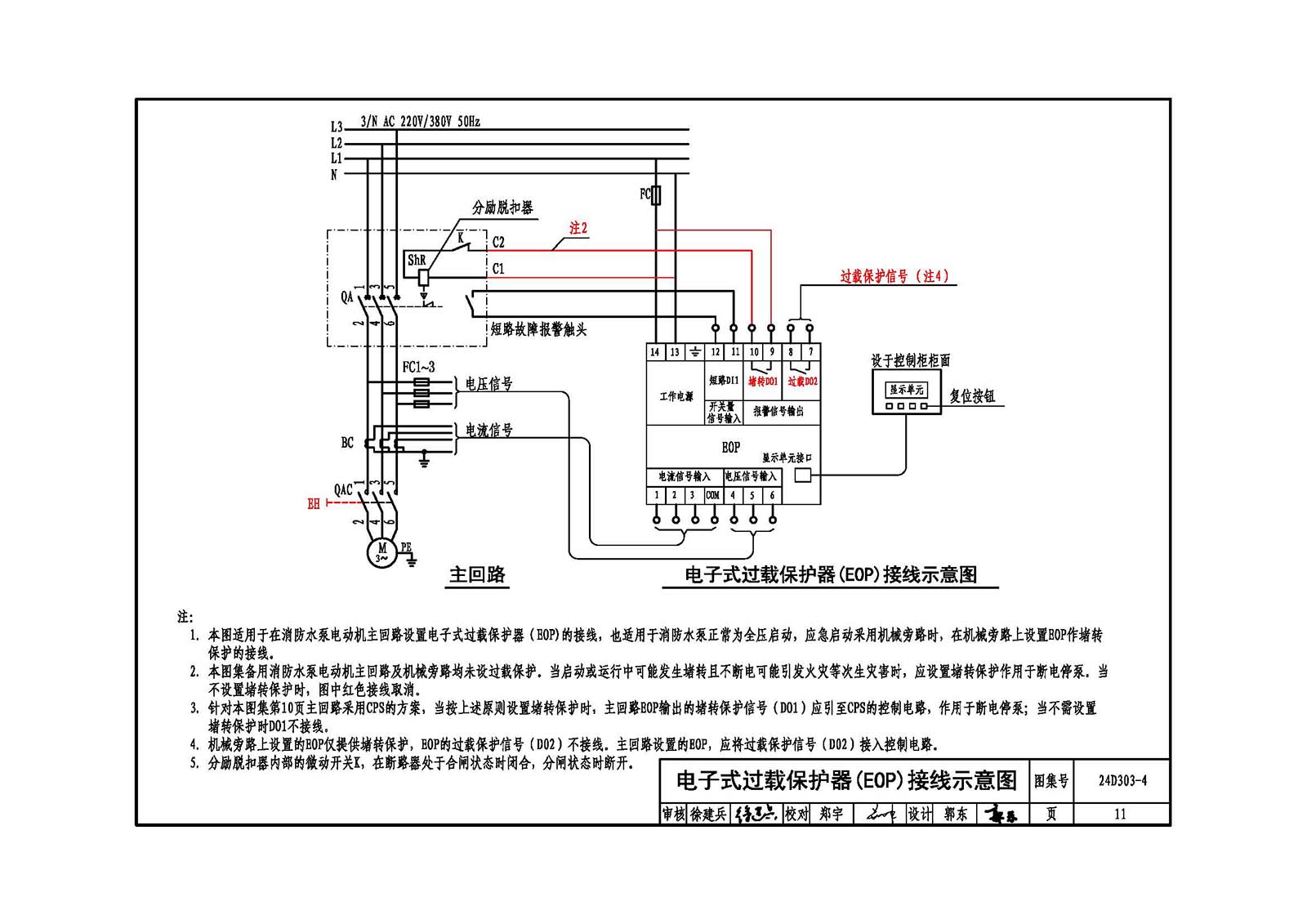

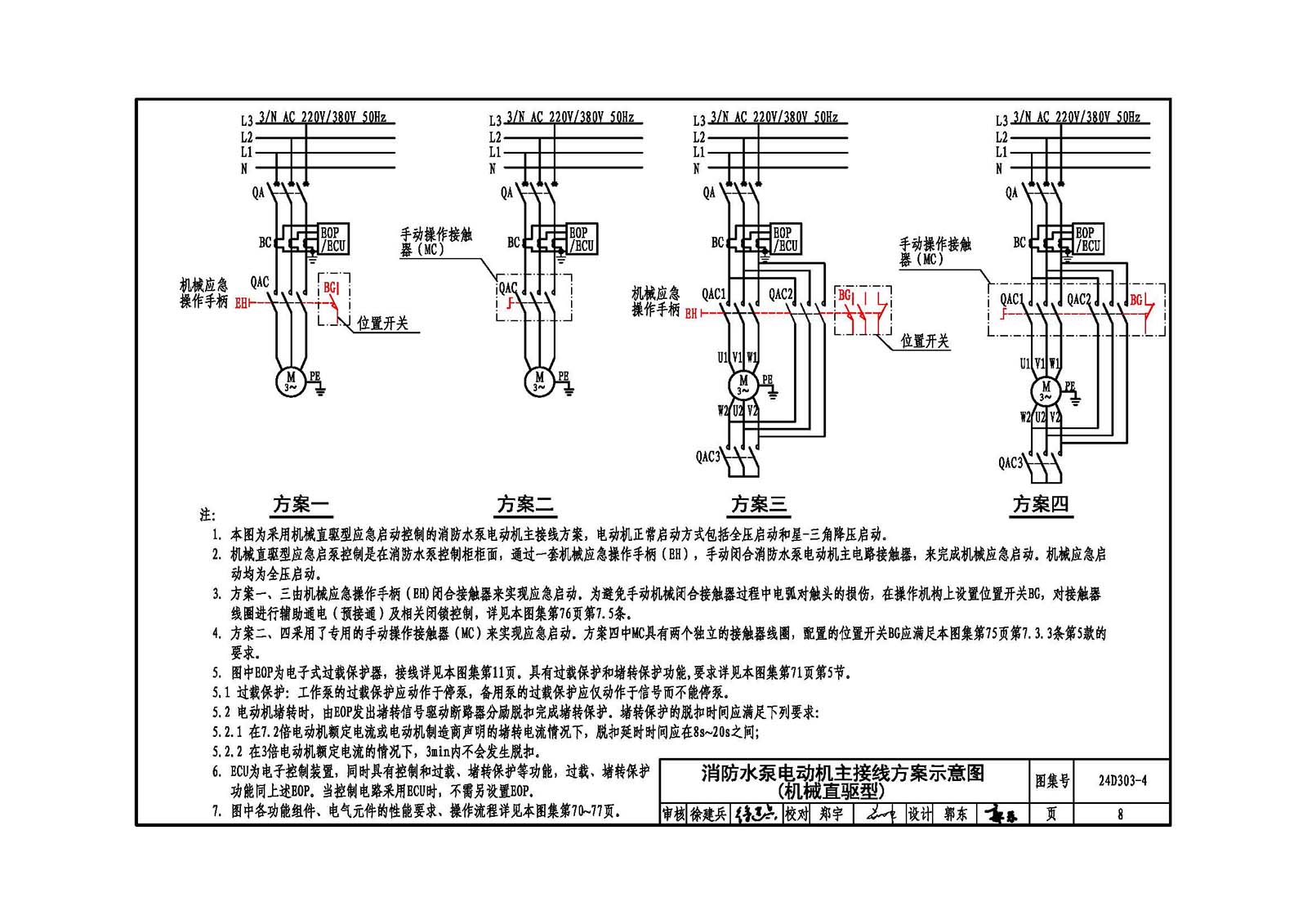

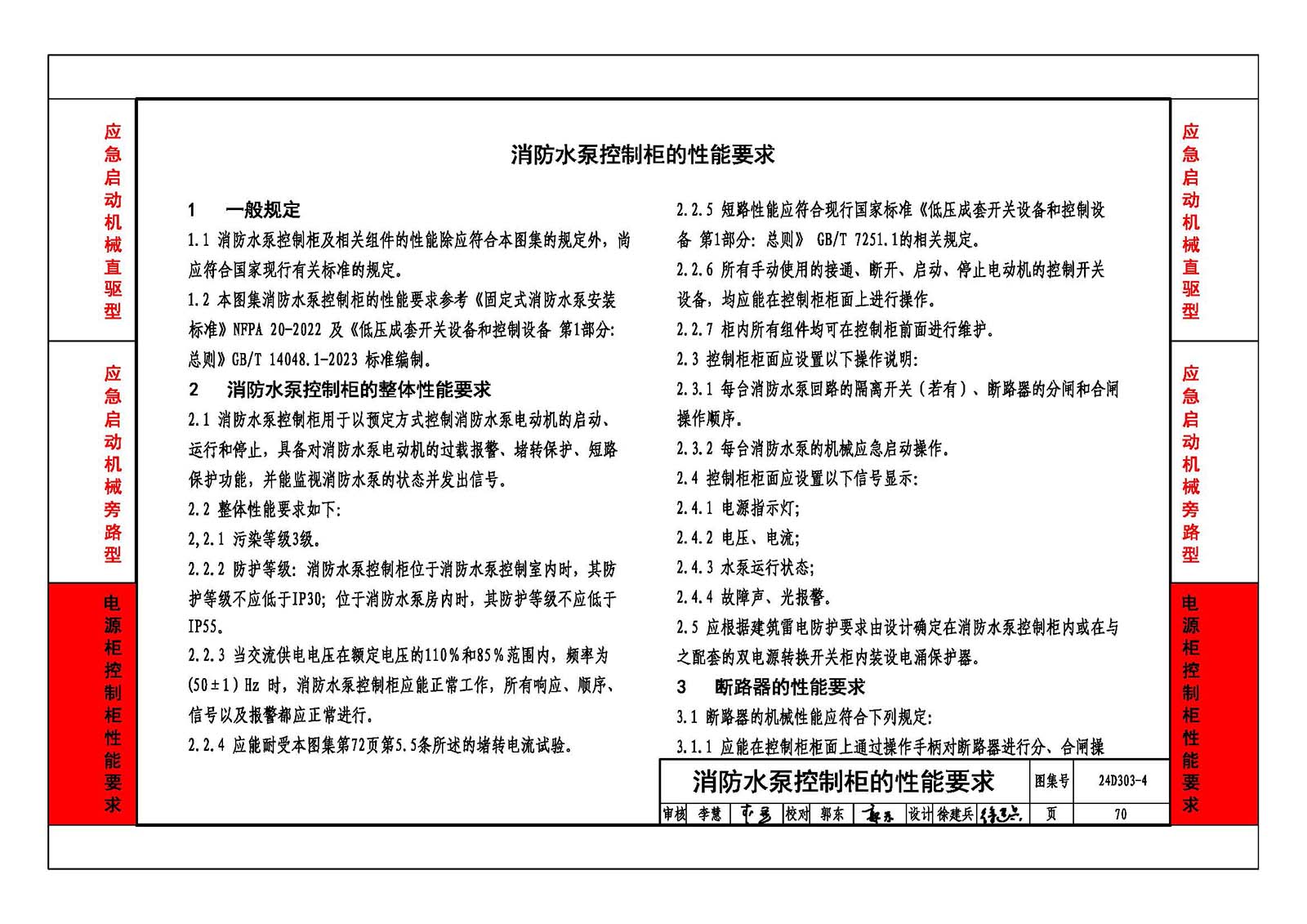

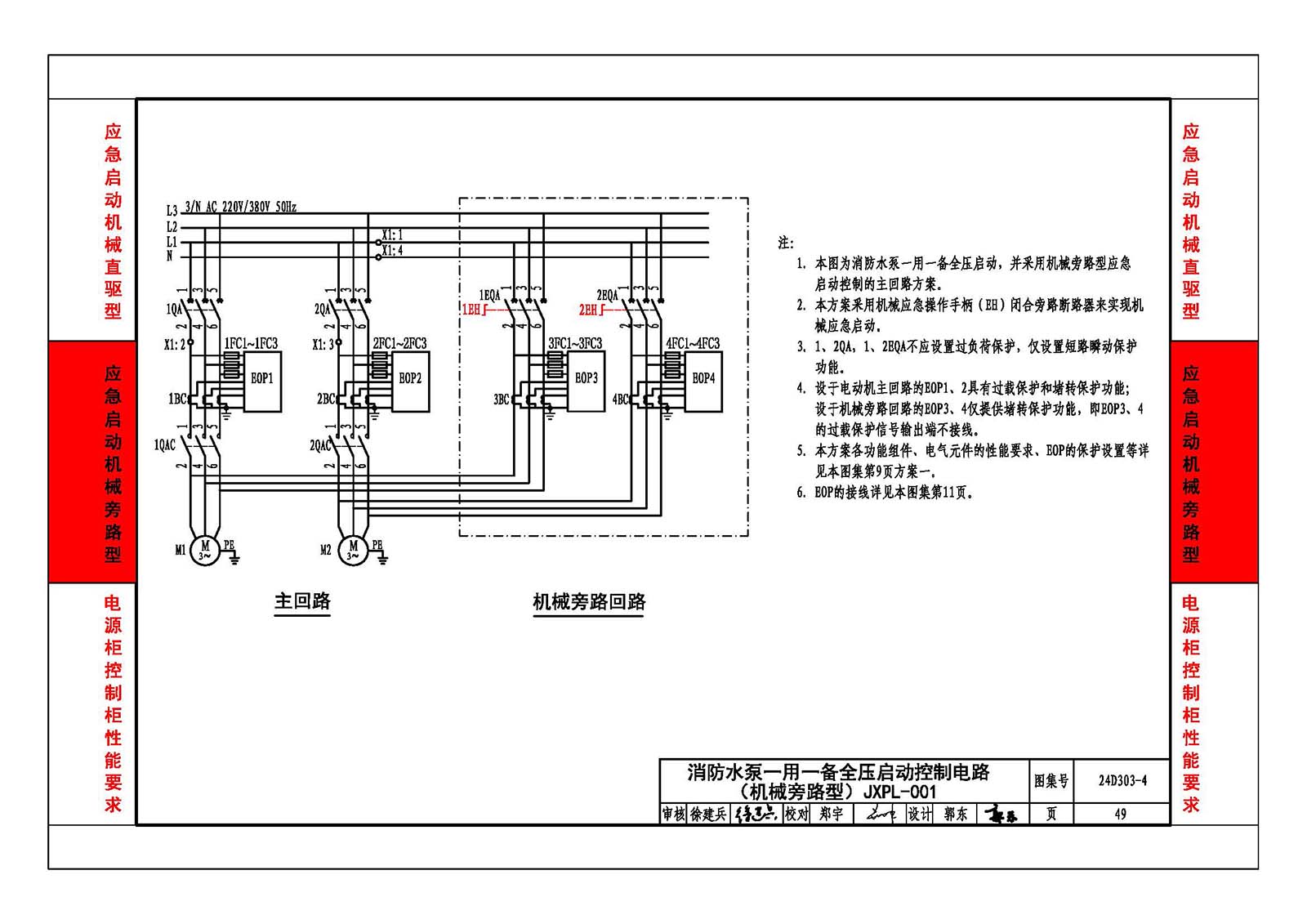

樣張
