23MR802：裝配式橋梁設計與施工--小箱梁及橋墩
- 圖集編號
- 23MR802
- 圖集名稱
- 裝配式橋梁設計與施工--小箱梁及橋墩
- 定價
- 257.00 元
- 主編單位
- 上海市政工程設計研究總院（集團）有限公司
內容簡介
本圖集適用于新建、改建城市橋梁的裝配式預應力混凝土小箱梁及橋墩，適用荷載等級城-A級、城-B級。
編制內容：裝配式預應力混凝土小箱梁；采用灌漿套筒、灌漿波紋管或超高性能混凝土連接的裝配式橋墩。

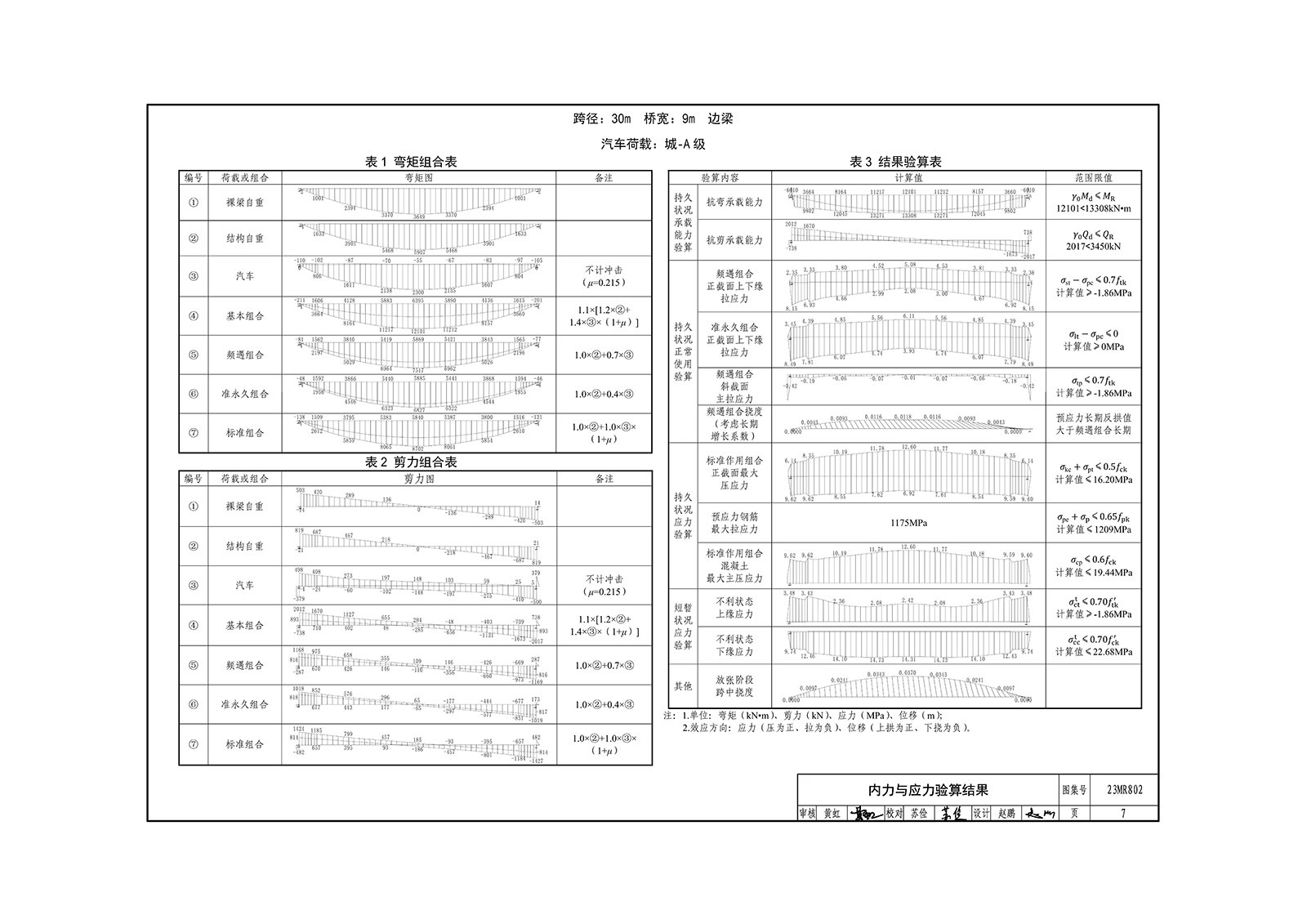

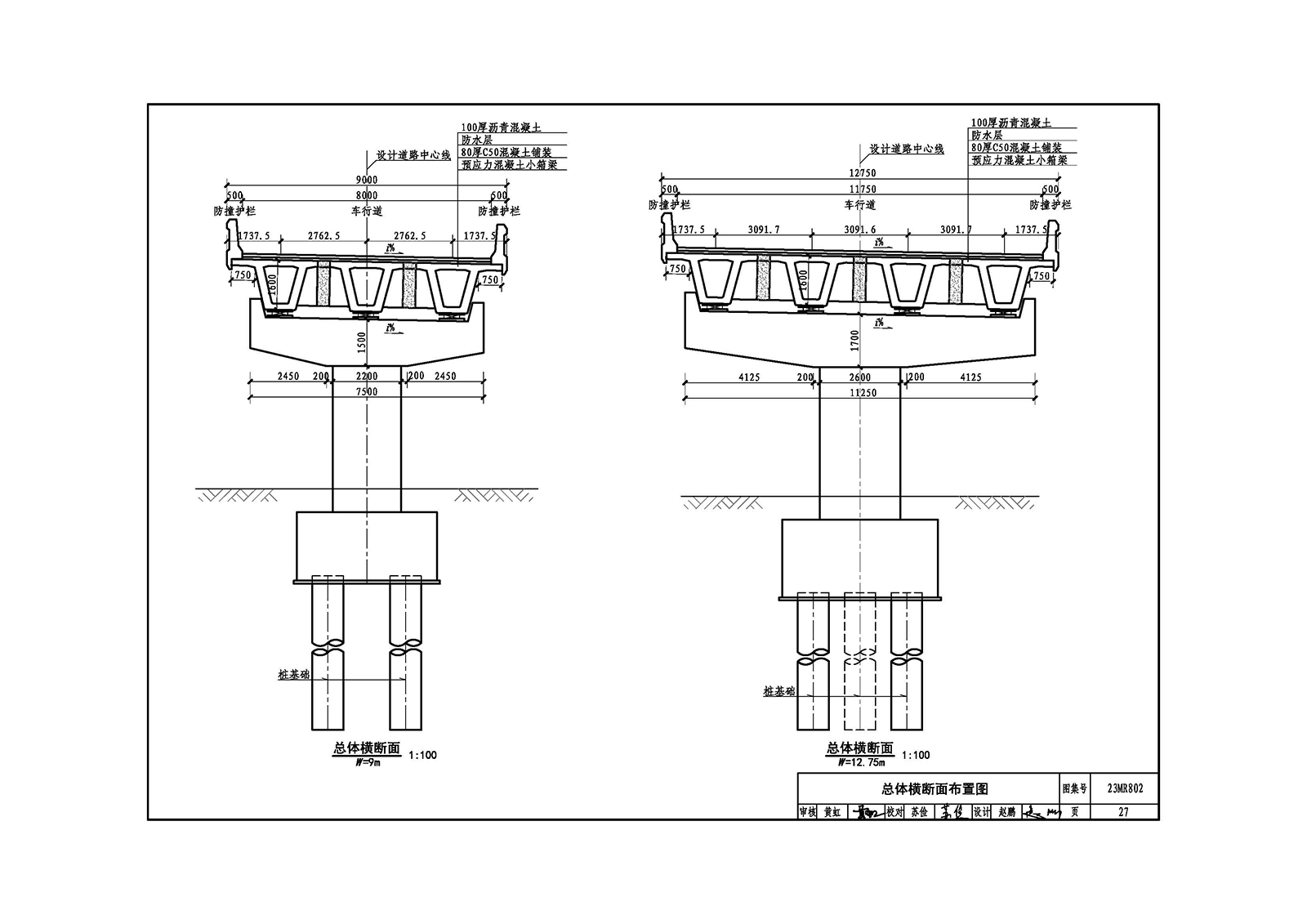

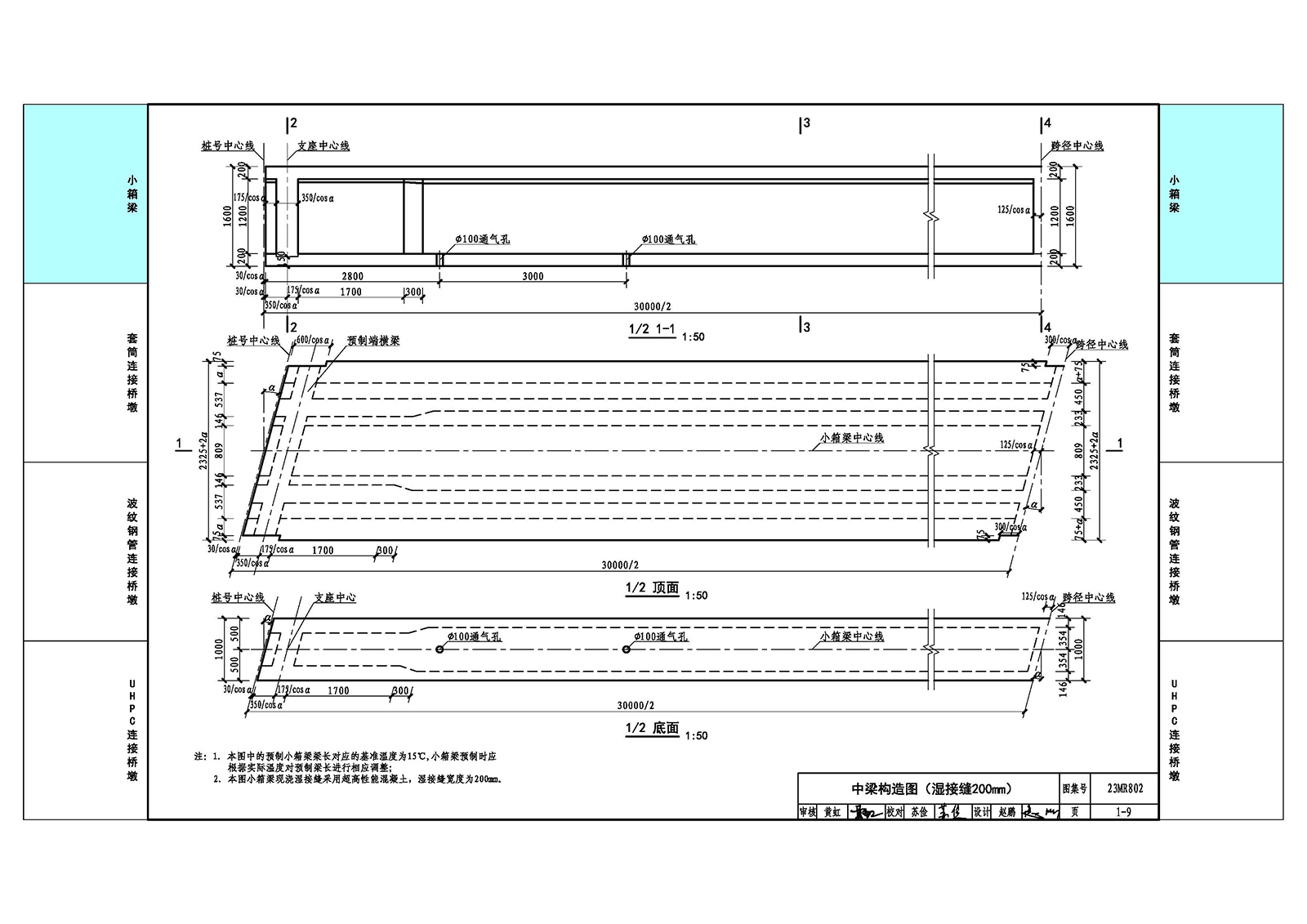

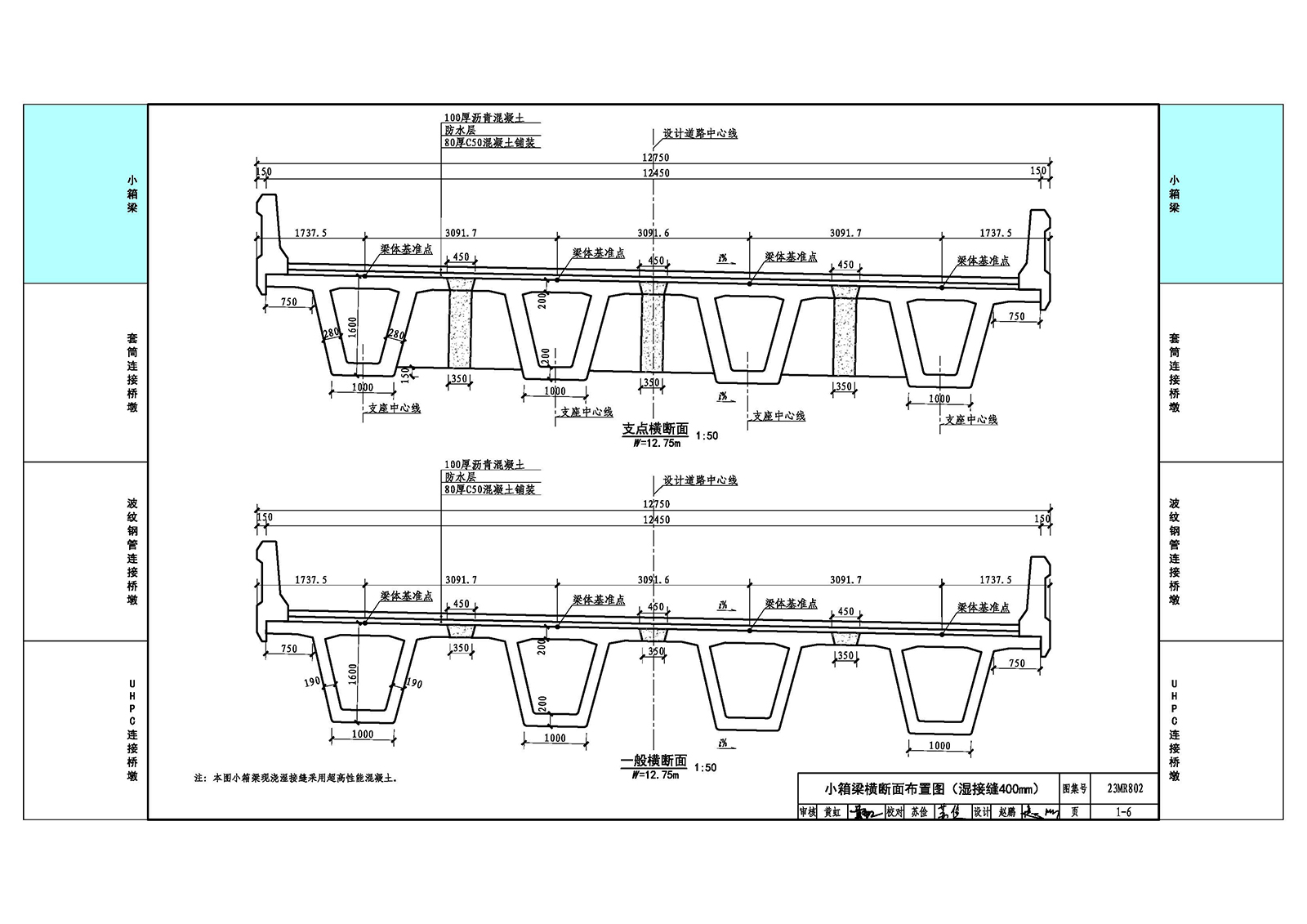

圖紙內容：內力與應力驗算結果；總體橫斷面布置圖；小箱梁橫斷面布置圖、構造圖、鋼筋圖、支座預埋件圖等；套筒連接橋墩、波紋鋼管連接橋墩及超高性能混凝土連接的裝配式橋墩的構造圖、鋼筋圖、吊點示意圖、拼裝流程圖。
本圖集可供廣大橋梁設計人員、施工人員、監理人員等參考借鑒。

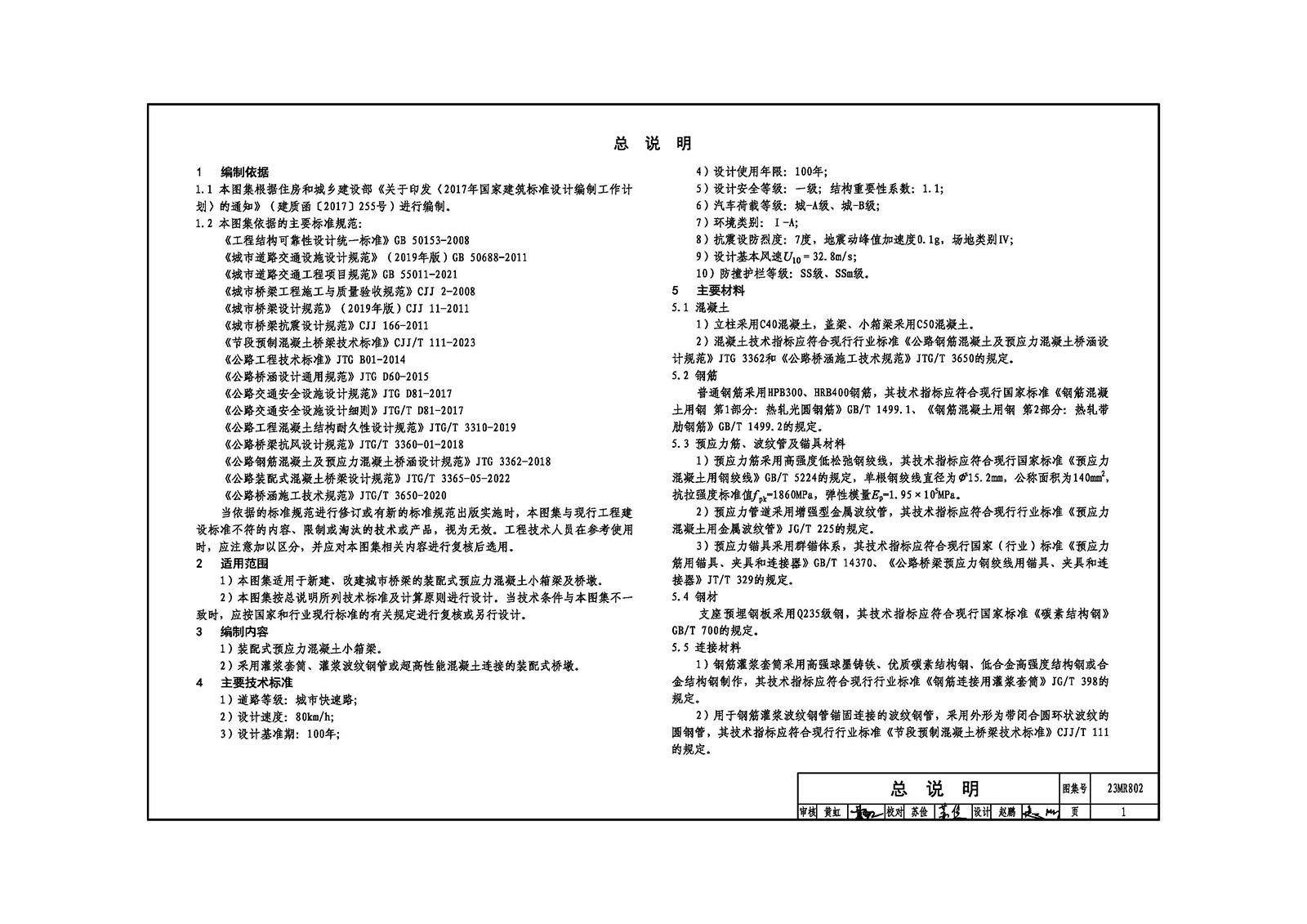

樣張
